Tekniska data

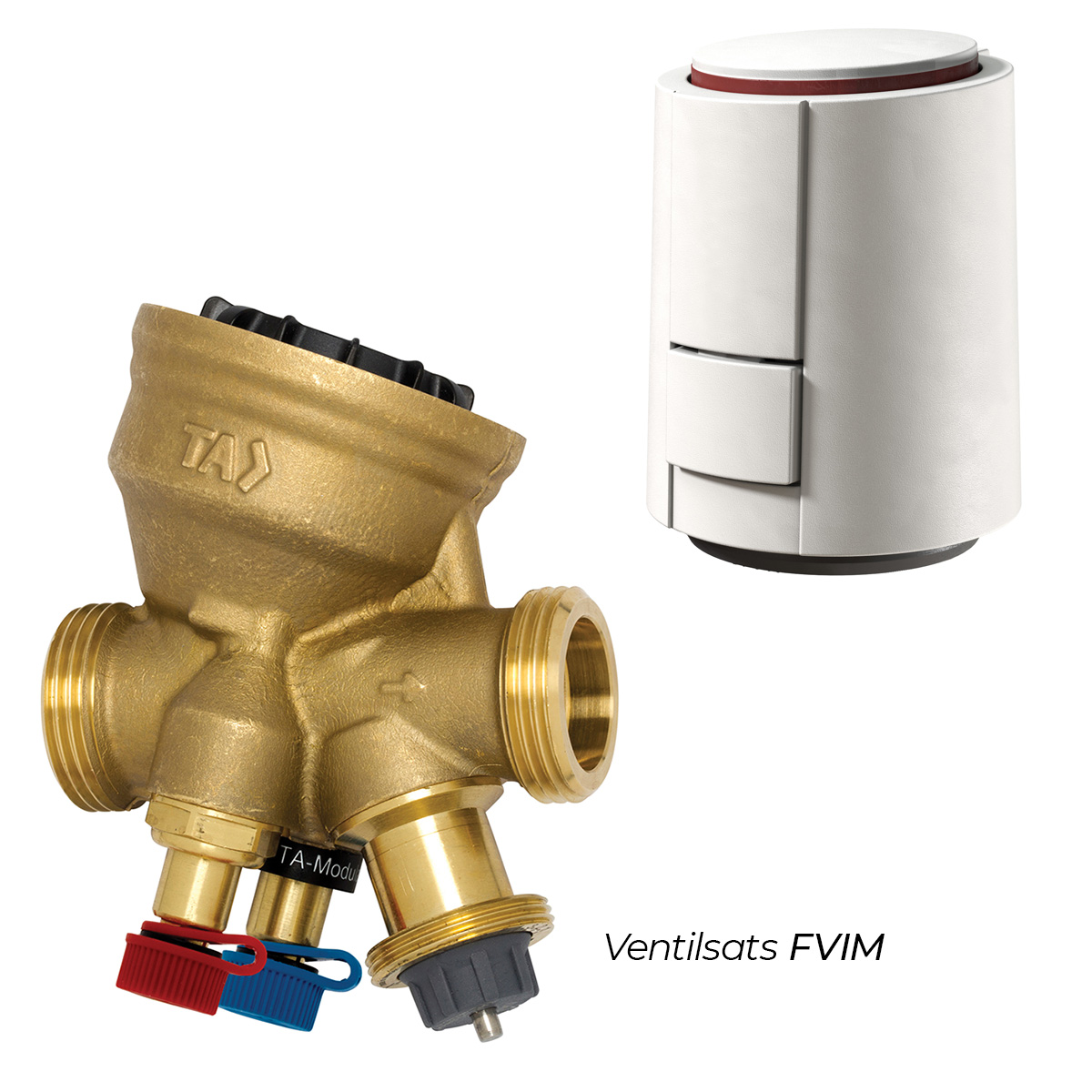

Ventilsats FVIM och FVIN
| Art. kod | RSK | DN | Flöde (l/h) | Ventil | Ställdon |
|---|---|---|---|---|---|
| FVIM10.2 | 4939007 | 10 | 17 – 120 | TAM10 | VSDNCM30 |
| FVIM15LF.2 | 4939008 | 15 | 38 – 230 | TAM15LF | VSDNCM30 |
| FVIM15.2 | 4939009 | 15 | 92 – 480 | TAM15 | VSDNCM30 |
| FVIM20.2 | 4939010 | 20 | 200 – 975 | TAM20 | VSDNCM30 |
| FVIM25.2 | 4939011 | 25 | 340 – 1750 | TAM25 | VSDNCM30 |
| FVIM32.2 | 4939012 | 32 | 720 – 3600 | TAM32 | VSDNCM30 |
| Art. kod | RSK | DN | Flöde (l/h) | Ventil | Ställdon |
|---|---|---|---|---|---|
| FVIN10.2 | 4939013 | 10 | 19,5 – 203 | TAN10 | VSDNCM30 |
| FVIN15LF.2 | 4939014 | 15 | 30,6 – 310 | TAN15LF | VSDNCM30 |
| FVIN15.2 | 4939015 | 15 | 47,1 – 562 | TAN15 | VSDNCM30 |
| FVIN15HF.2 | 4939016 | 15 | 146 – 1130 | TAN15HF | VSDNCM30 |
| FVIN20.2 | 4939017 | 20 | 197 – 1210 | TAN20 | VSDNCM30 |
| FVIN20HF.2 | 4939018 | 20 | 202 – 1680 | TAN20HF | VSDNCM30 |
| FVIN25.2 | 4939019 | 25 | 215 – 2150 | TAN25 | VSDNCM30 |
Installation

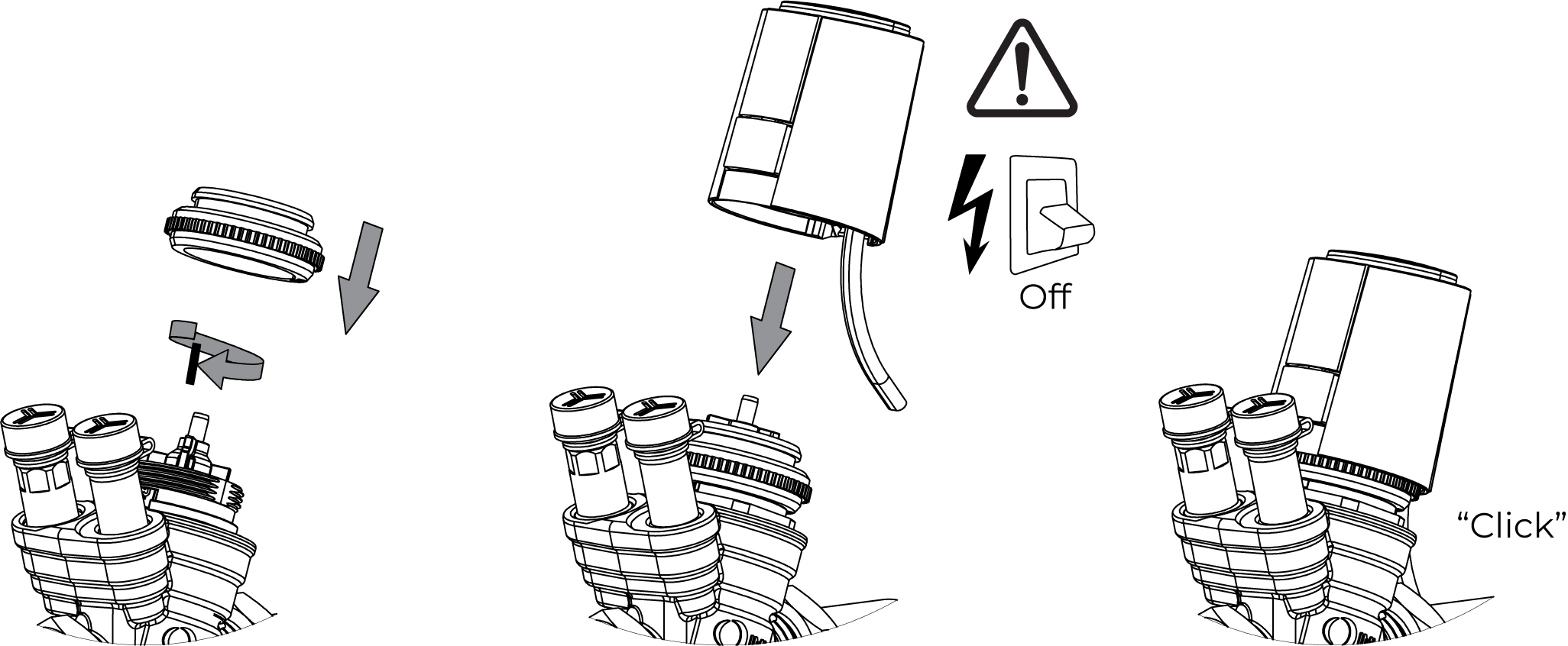

Montera först fast ventilsatsen på returledningen. Följ noga de utförliga instruktioner som finns i produktbladen. För FVIM finns information i produktblad TA-Modulator, för FVIN läser du i stället om TA-Nano. För att underlätta monteringen av ställdonet på ventilen skruvas först medföljande “snap-on”-ring på ventilen. Därefter kan ställdonet enkelt klickas på plats. Observera att detta skall göras i strömlöst tillstånd. Ställdonet har även en First-open-funktion. Det innebär att ställdonet till att börja med håller ventilen öppen utan ström. Detta förenklar installationen, och möjliggör värme under byggtiden, redan innan el/styr är klara. Vid idrifttagning aktiveras sedan ställdonet enkelt genom att matningsspänningen sätts på i minst minst 6 minuter.
Läs mer om installationen i manualen nedan. Produktblad ställdon gäller både för FVIM och FVIN.
Reglering
Ställdonet styrs med 230V via en reglerenhet, exempelvis AFR-EC eller FCR3/LVR3. Cirka 4 min efter att ställdonet har fått spänning öppnar det fullt, sedan återgår det till stängt läge när spänningen bryts.
Ventilen ger inställt, önskat flöde förutsatt att erforderligt tryck finns tillgängligt. Mätnipplar ingår.
Observera att FVIN och FVIM kräver följande minsta differenstryck:
FVIN DN 10/15 LF/15: 15 kPa = 0,15 bar DN 15 HF/20: 18 kPa = 0,18 bar DN 20 HF: 30 kPa = 0,30 bar DN 25: 25 kPa = 0,25 bar
FVIM DN 10-20: 15 kPa = 0,15 bar DN 25-32: 23 kPa = 0,23 bar
Relaterade produkter
Ventilsatserna FVIM och FVIN passar till många olika produkter, men de används främst till fläktluftvärmare och fläktkonvektorer.
