Tekniska data

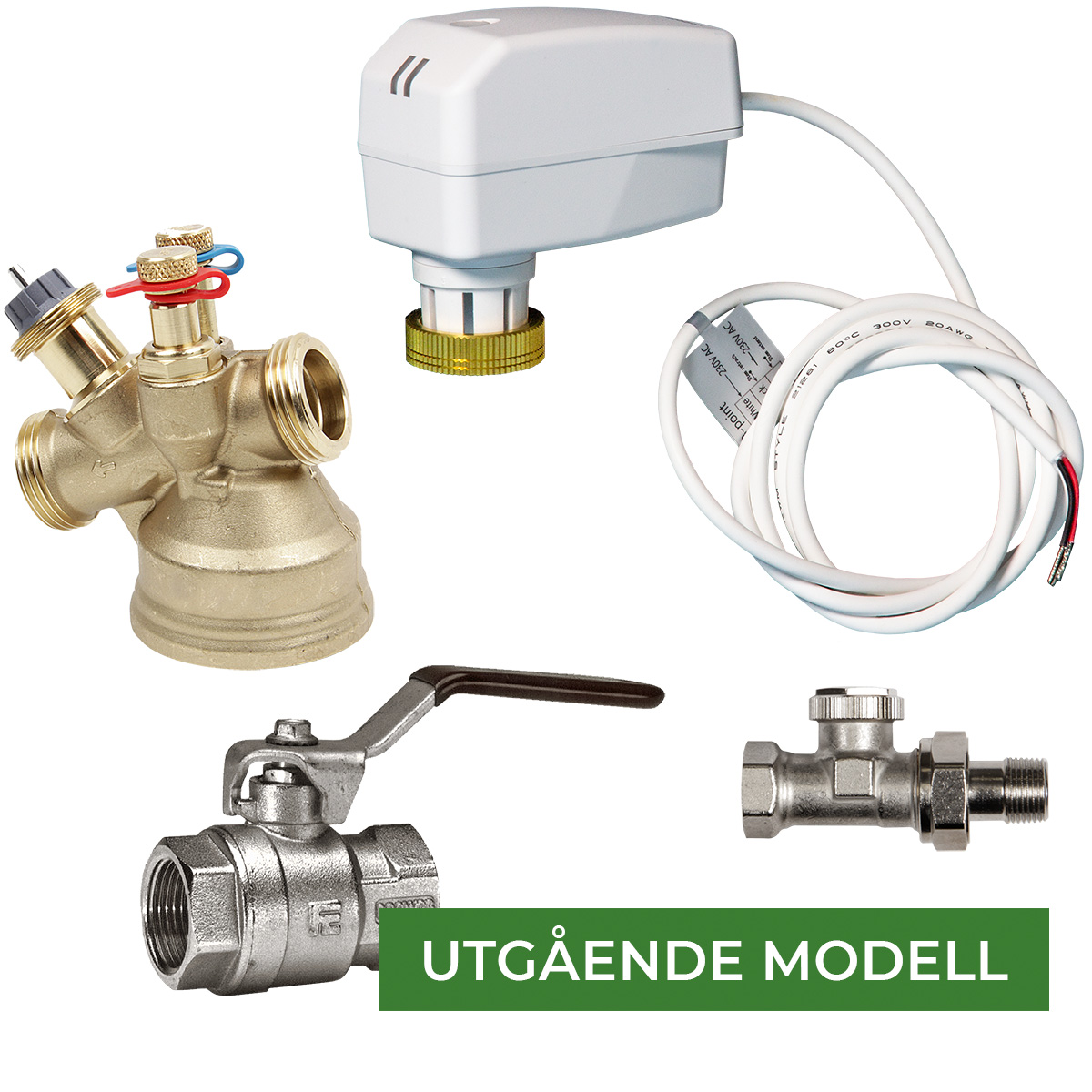

Ventilsats VIS
| Ventilsatser för AirGenio Comfort | Artikelkod | RSK | Ventil | Ställdon | Kulventil | Blödare |
|---|---|---|---|---|---|---|
| Ventilsats, DN15, 44 – 245 l/h, På/Av | VIS15LF.2 | 6704594 | TACP15LF | VSDNOM30S | KULV15 | BP10 |
| Ventilsats, DN15, 88 – 470 l/h, På/Av | VIS15.2 | 6704595 | TACP15 | VSDNOM30S | KULV15 | BP10 |
| Ventilsats, DN20, 210 – 1150 l/h, På/Av | VIS20.2 | 6704596 | TACP20 | VSDNOM30S | KULV20 | BP10 |
| Ventilsats, DN25, 370 – 2150 l/h, På/Av | VIS25.2 | 6704597 | TACP25 | VSDNOM30S | KULV25 | BP10 |
| Ventilsats, DN32, 800 – 3700 l/h, På/Av | VIS32.2 | 6704598 | TACP32 | VSDNOM30S | KULV32 | BP10 |
Installation
Ventilsatsen monteras bäst på returledningen. Ställdonet skruvas fast på ventilspindeln med dess M30 gänga. Detta ställdon håller kapslingsklass IP 54 oberoende av monteringsriktning.
Reglering
Ställdonet ansluts till vald reglerenhet. Ställdonet ska matas med 230V + en styrsignal 230V när ventilen ska stänga.
