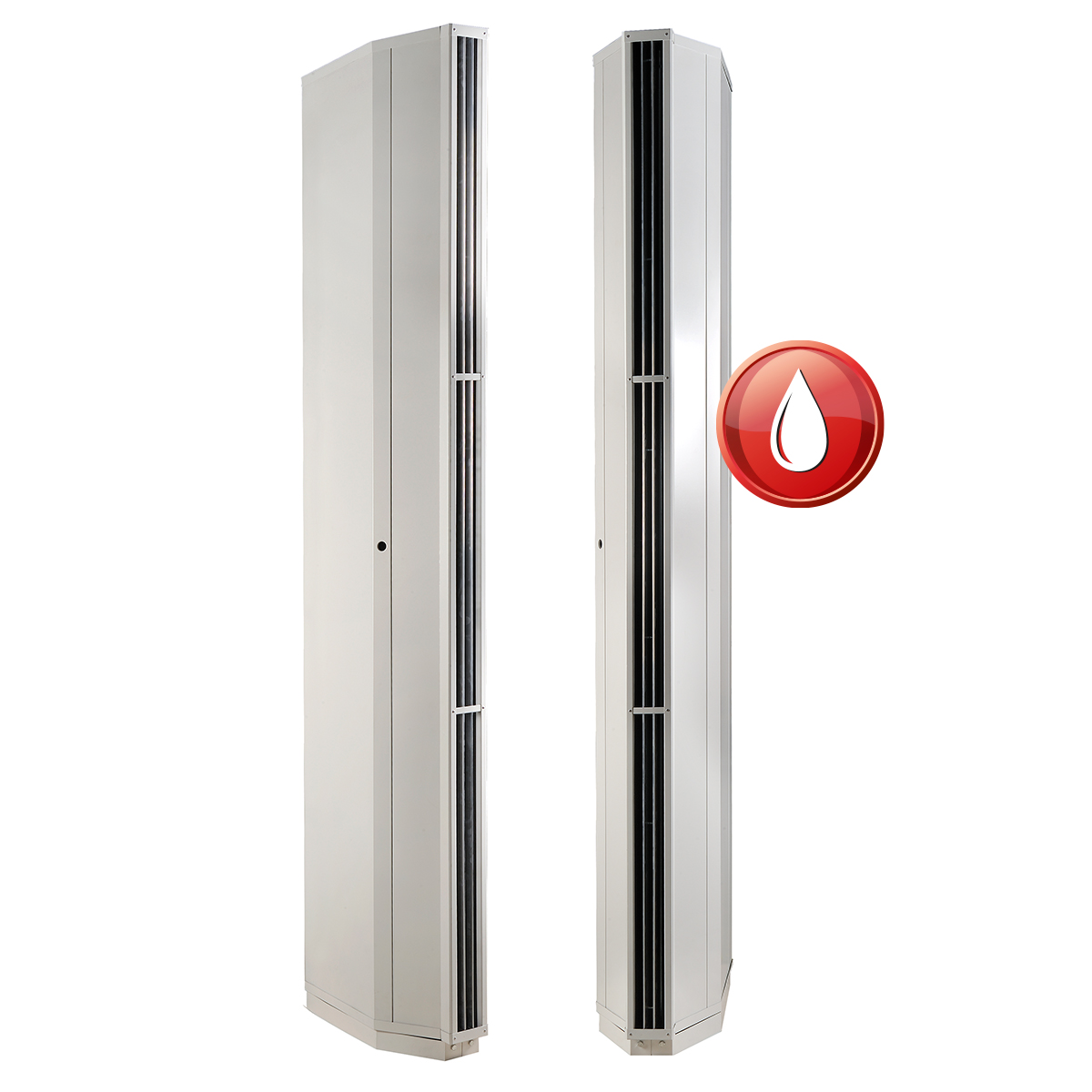

Venesse AC Vattenvärmd

Tekniska data

Modell	Effekt* (kW)	Vattenflöde* (l/s)	Tryckfall* (kPa)	Effekt** (kW)	Vattenflöde** (l/s)	Tryckfall** (kPa)	Ström (A)	Luftmängd (m³/h) max/med/min	Ljudtryck (dBA) max/med/min
VCVB25W	32,0	0,38	6,2	18,8	0,23	2,6	6,5	5100 / 4000 / 2900	55 / 49 / 42

_* Vid 80/60/18°C
__** Vid 60/40/18°C
_Modell: Venesse har som standard ett hölje som är vitlackerat i RAL9016. Du kan i stället välja valfri kulör, eller ett hölje av polerat, rostfritt stål.
Vid leverans av luftridån ingår AirGenio. Välj mellan AirGenio Comfort och AirGenio Superior, samt mellan master- eller slavenhet.
Luftmängden regleras i 3 steg.
Ljudtrycket är uppmätt vid 3 meters avstånd

Installation

Venesse luftridå monteras vertikalt vid sidan av dörren med hjälp av den medföljande montagekonsolen.
Luftridån är vändbar och kan därför monteras på valfri sida av dörren eller vid breda öppningar på båda sidor. Som tillbehör finns ett påkörningsskydd PKS.

Vattenanslutning kan ske både under och ovanifrån dolt innaför serviceluckan, röranslutning G¾“. Använd flexslangar vid anslutning till värmesystemet.
Tillse att det finns tillräcklig med utrymme för rör och elinstallationer.
Luftridåerna skall anslutas till 230V/1-fas max 10A. Elanslutningen sker dolt innanför serviceluckan.

Reglering

Venesse AC Vattenvärmd luftridå levereras med AirGenio reglering. Regleringen ger automatisk sekventiell styrning. Med AirGenio som styrmodul kan flera enheter, så kallade Slav-enheter, dockas samman och styras parallellt med en Master-enhet. Enheterna i slavutförande saknar reglerpanel. Ventilpaket väljs separat.

AirGenio styrmoduler finns i två modeller; Comfort och Superior. Både Comfort och Superior har Touch-screen vilket gör det enkelt att komma åt menyerna. Genom menyerna kan du enkelt styra regleringen av luftridåerna. Comfort och Superior har delvis olika funktioner:

AirGenio Comfort reglerar i sekvens mot signal från dörrautomatik. Styrningen är försedd med givare och kan reglera en tvåvägsventil. AirGenio Comfort kan anslutas mot Modbus RTU.

AirGenio Superior ger en överlägsen reglering. Den kör fläktarna i sekvens, om så önskas självlärande. AirGenio Superior är försedd med givare och reglerar modulerande mot reglerventil (tillbehör). Den kan anslutas mot Modbus RTU eller TCP.

Tillbehör

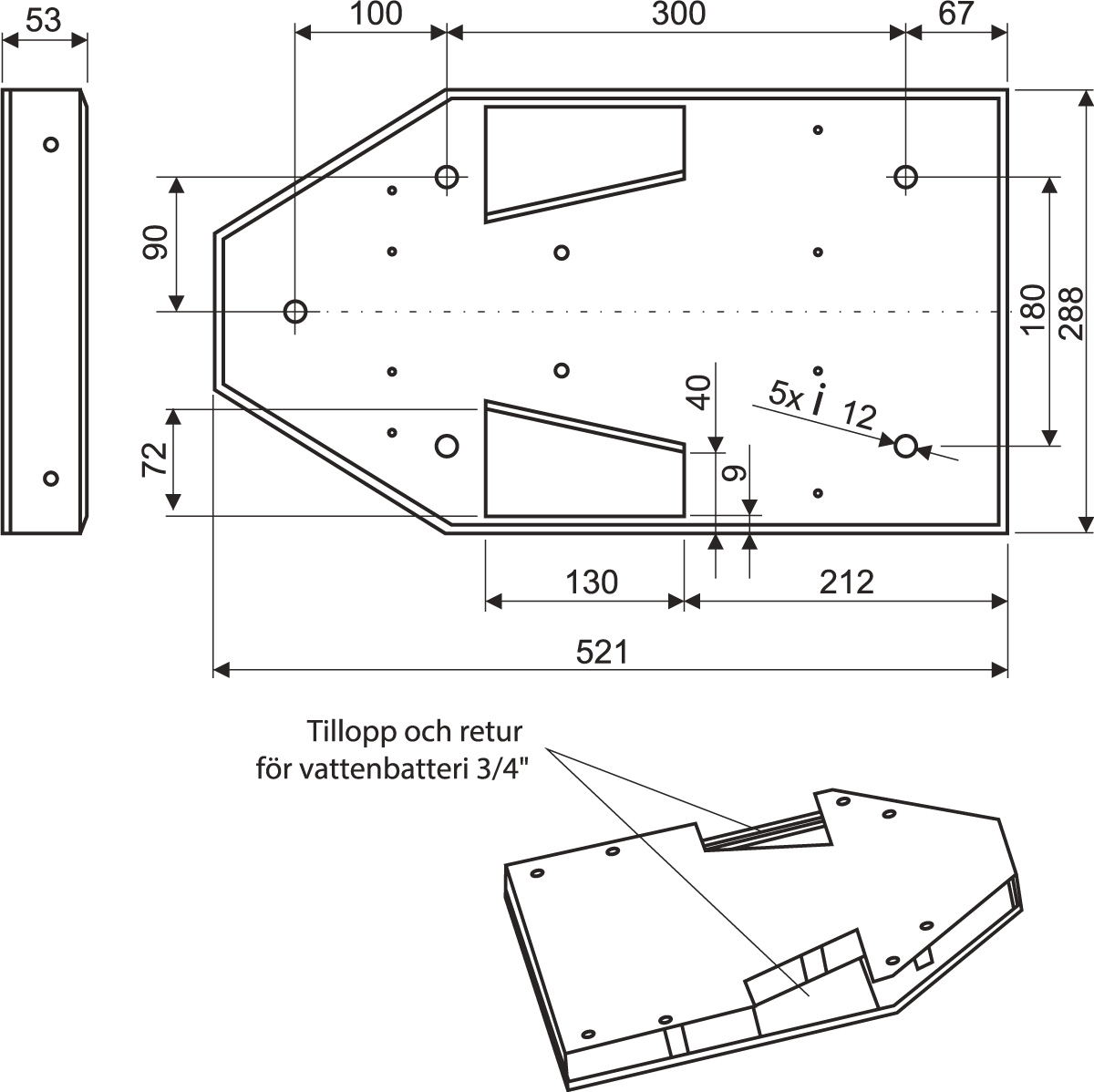

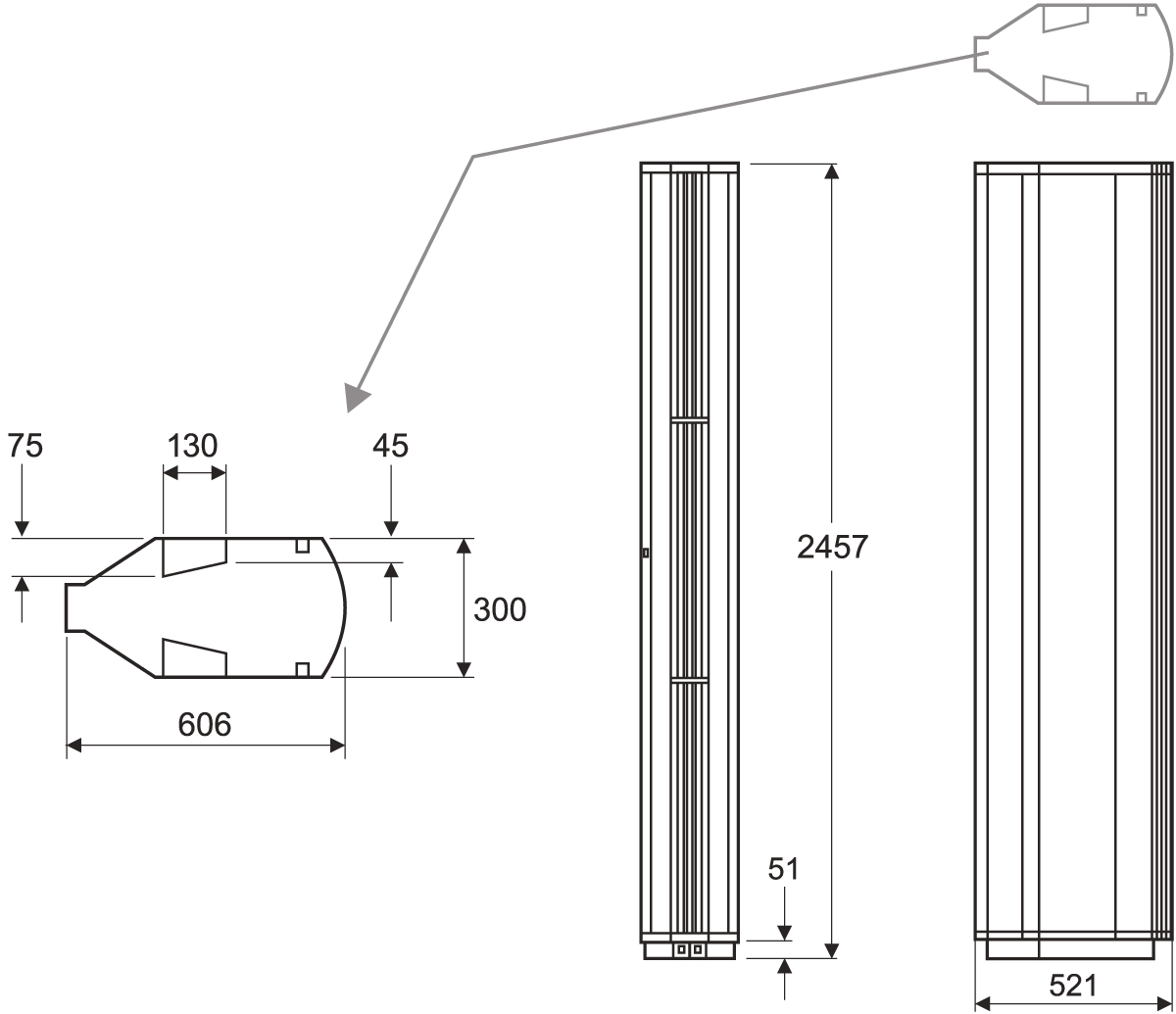

Måttskisser

Dimensioner

Information & Manualer

Deklarationer & Certifikat

CAD-Ritningar
