Tekniska data
Termostat SR101
MODELL SR101I
RSK: 6727477

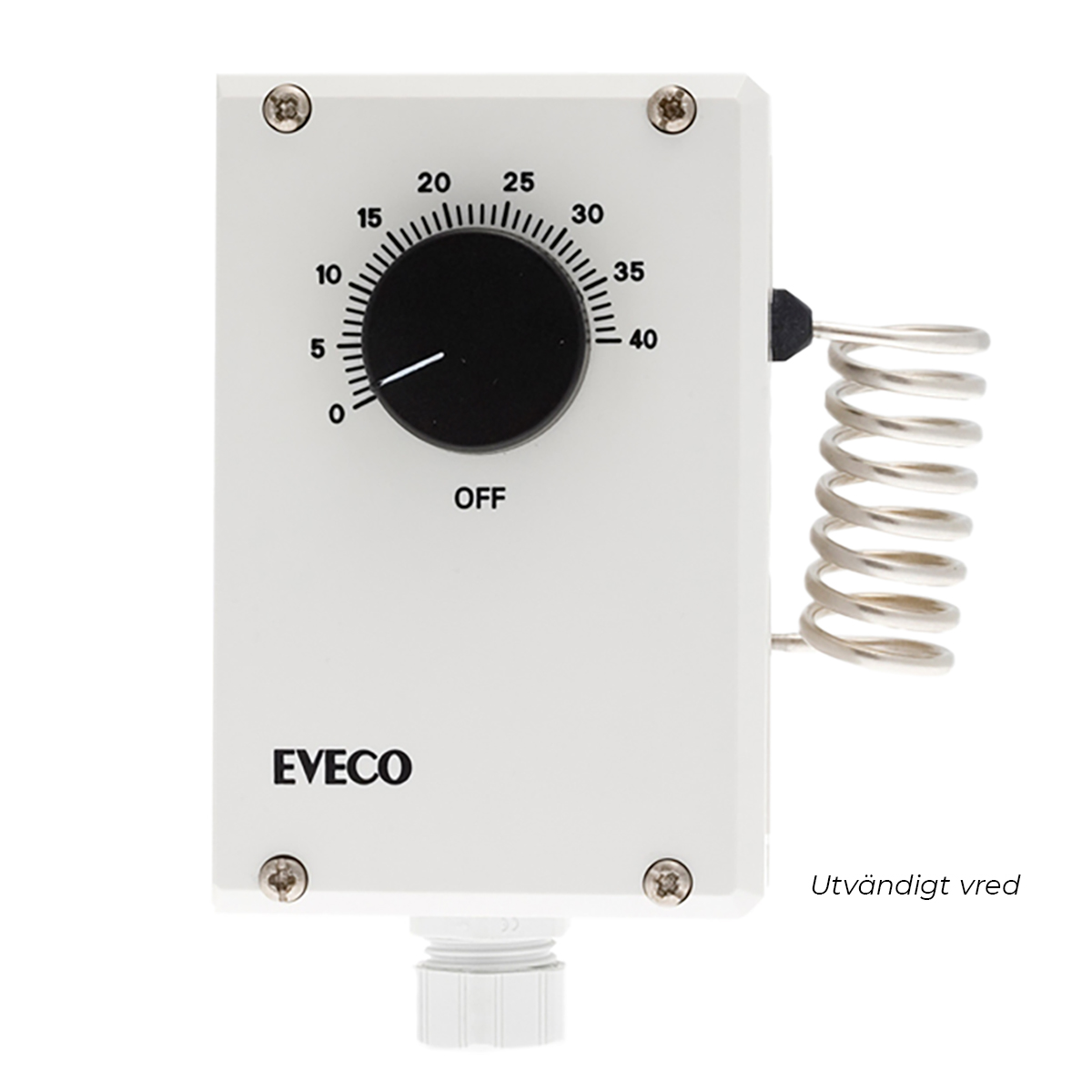

MODELL SR101U
RSK: 6727478
Reglerområde: från ±0°C till +40°C
Lagringstemperatur: från -20°C till +50°C
Mått (BxHxD): 112 x 145 x 68 mm
Skyddsklass: I enlighet med EN 60730-1
Kapslingsklass: IP54
Vikt: 310 g
Hysteres: ±0,75°K
Reglernoggrannhet
• vid 0°C: ±4K
• vid +40°C: ±2K
Installation
Termostaten ska alltid vara fast installerad.
Placera termostaten där den känner av en för rummet representativ temperatur. Det innebär att undvika placeringar i t.ex. vinklar och vrår.
Demontera fronten på termostaten. Fäst sedan termostaten på väggen.
Den elektriska anslutningen måste alltid utföras av behörig elektriker.
Anslut elen enligt elschemat, och installera enbart med kablar som är avsedda för ändamålet.
Termostatens förskruvning är avsedd för kabeldiameter 6–12 mm.
Anslutningarna är för max 2,5 mm² kabelarea.
