Tekniska data
RSK: 6707872
Strömförsörjning: 230V~ 50 Hz
Effektförbrukning: 1,2 W
RUMSTEMPERATUR
Reglerområde: 5.0 – 35.0°C (konfigurerbar)
Givare: NTC 10kΩ @ 25°C ±1%
Noggrannhet: ± 1°C
Inställningsnoggrannhet: 0,1°C
Temperaturområde display: -10°C – +50°C
Differens: Justerbar 0,2°C
INKOMMANDE VATTENTEMPERATUR
Givare: NTC 10kΩ @ 25°C ±1%
Noggrannhet: ± 1°C
Inställningsnoggrannhet: 1°C
Temperaturområde display: 0°C – 99°C
Differens: 2°C
UTGÅNGAR
Signalutgång: 0 –10V
Signalnoggrannhet: ±0.26V
…
Reläkontaktens kapacitet: 3(1)A 250V~
Extern givare: NTC 10kΩ @ 25°C ±1%
Kapslingsklass: IP 30
Klass: 1
Miljöklass: 2
Mjukvaruklass: A
Max stötspänning: 2500V
Antal manuella cykler: 50000
Antal automatiska cykler: 100000
EMC testspänning: 230V~ 50 Hz
EMC testström: 34 mA
Avstånd för undvikande av kortslutning: ±0,15 mm
Testtemperatur med sfär: 75°C
Drifttemperatur: 0°C – 40°C
Lagringstemperatur: -10°C – +50°C
Luftfuktighet: 20 – 80% RH (ej kondenserande)
Hölje: ABS + PC V0 självslocknande
Färg: signal vit (RAL 9003)
Dimensioner (BxHxD): 132 x 87 x 23,6 mm
Vikt: ~265 g
Installation
Montera WMSECM på en vägg och koppla ihop med fläktkonvektorn alt. fläktluftvärmaren. För att få en så enkel kabelförläggning som möjligt rekommenderar vi att enheten monteras över en apparatdosa. Installera max 5 motorer på samma signalkälla. Observera att kabellängden inte ska vara längre än 20 m.
Anslut WMSECM till elnät med 230V/1, max 10A. Fläkthastigheten styrs med en 0-10 volts signal. Installationen måste utföras av behörig elektriker och under beaktande av gällande föreskrifter. Läs mer i manualen, i den finns en detaljerad beskrivning av hela installationen.
Vissa sidor i manualen fokuserar på konfiguration av specifika fläktkonvektorer:
Carisma ECM • Sid. 6–8
Skystar ECM • Sid. 9
Carisma Fly CVP ECM • Sid. 10–11
Reglering

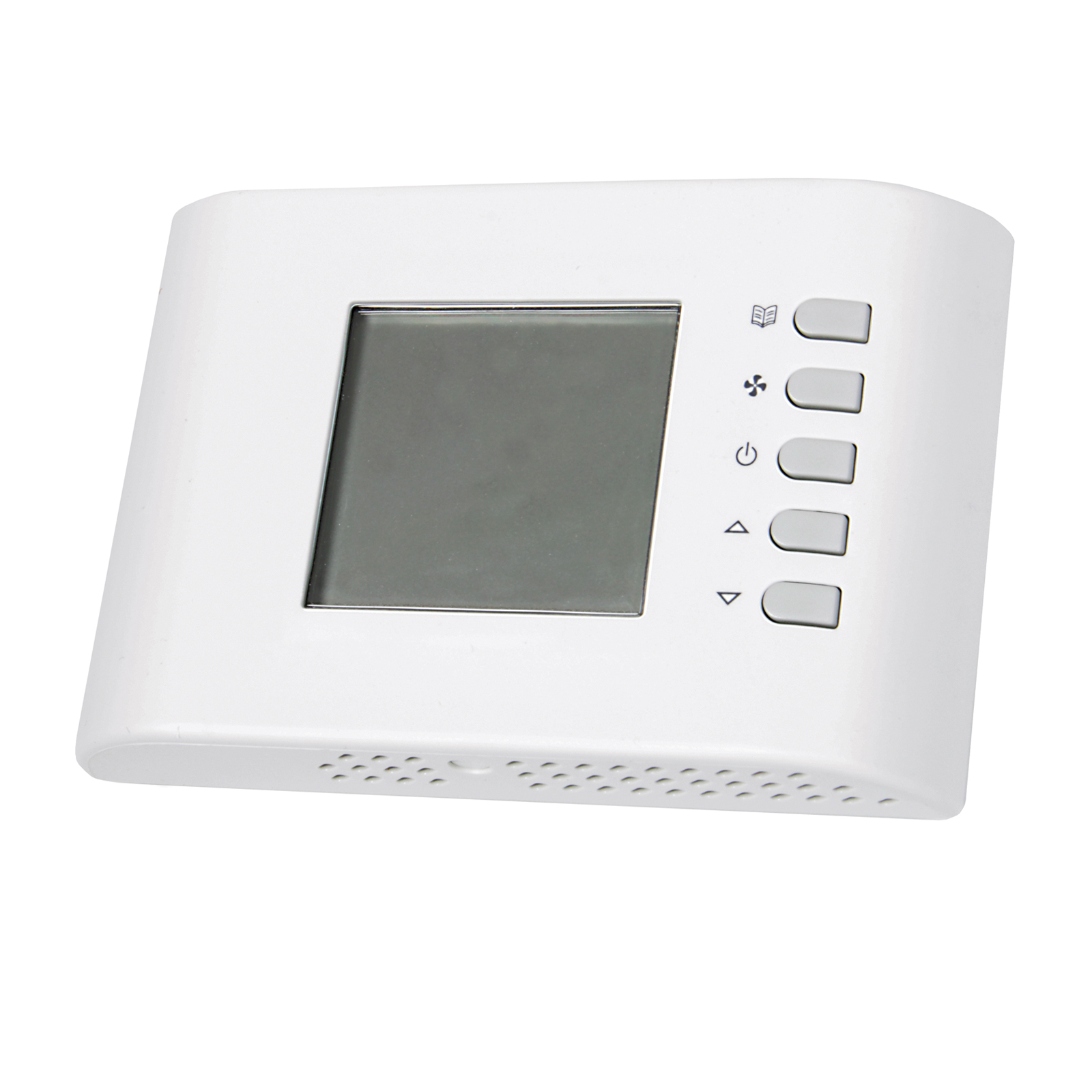

WMSECM reglerpanel har fem knappar samt en display som visar temperatur och inställningar. Med dessa styr du den fläktkonvektor eller fläktluftvärmare som reglerpanelen är uppkopplad mot.
Display
På reglerpanelens display visas symboler. De visar driftstatus för fläkt, ventil och andra anslutna enheter. Alla symboler förklaras i manualen på sid. 12–13.
Knapparna
• Menyknapp för att välja om enhetens display ska visa faktisk rumstemperatur, börvärde för rumstemperatur eller inkommande vattentemperatur
• Hastighet
• På/Av
• Pilar som pekar uppåt resp. nedåt
Läs mer i manualen, där finns en utförlig beskrivning av hur du reglerar WMSECM.
Relaterade produkter
WMSECM kan reglera temperaturen hos både fläktkonvektorer och fläktluftvärmare. De produkter WMSECM reglerar behöver dock alltid ha EC fläktmotor:
Fläktkonvektorer
Carisma CRC-ECM-MV
Carisma CRC-ECM-MO
Carisma CRC-ECM-IO
Fläktluftvärmare
Savana 3
Savana EC
Savana Inox EC
