Tekniska data

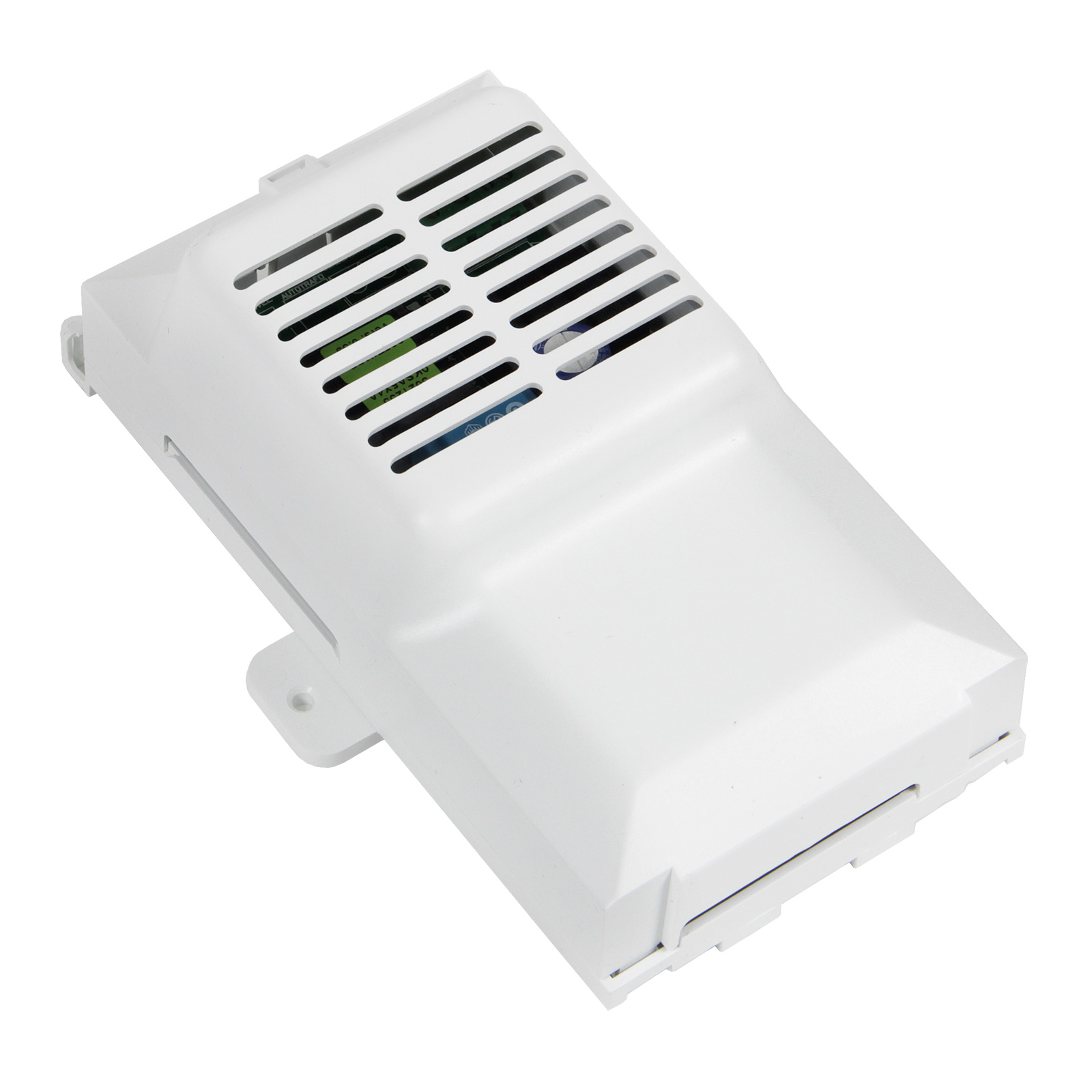

Styrenhet QCV-MB2
Mått
Reglerkortet finns i två olika storlekar: 200x230x80 resp. 330x280x80 mm.
Storlek på fläktkonvektor styr vilket kort som ska användas.
**Reglerfunktioner
**Funktionerna anpassas med hjälp av DIP-switchar:
• 2- eller 4-rörssystem
• Fläkt På/Av via termostatreglering
• Ventil På/Av termostatstyrning och fläkt går kontinuerligt
• Ventil och fläkt regleras samtidigt med På/Av termostatreglering
• Fläktdrift beroende på temperatur på vattenbatteri (givare T3*), aktiveras endast i värmeläge eller värme- och kyl-läge
• Automatisk omkoppling av driftläge med T2* vattentemperaturgivare (vid 2-rörssystem)
• Omkoppling mellan värme och kyla via extern kontakt
• På/Av med hjälp av dörr eller fönsterkontakt
• 230 V ventil för På/Av reglering*
• 24 V modulerande ventil*
Aktivera förreglingsfunktionen för att stoppa fläkten vid värmedrift om temperaturen på vattenbatteriet är under 32°C. Förreglingen aktiveras via T3 givaren. När temperaturen går över 36°C startar fläkten igen. Vid kyldrift stannar fläkten när temperaturen i vattenbatteriet överstiger 22°C och startar när den sjunker under 18°C.
**Anslutningar placerade på styrkortet
**• RS485 seriell anslutning för Master/Slav-koppling och Modbus-anslutning
• TMB2 kontroll
*Separata tillbehör
Installation
Hur du installerar QCV-MB2 beror på vilken modell av fläktkonvektor den ska hantera. Det finns många gemensamma steg för hur du monterar enheten på en fläktkonvektor med kanalanslutning, som Maestro MTL och MTL-ECM, eller på en dubbelisolerad panelfläktkonvektor. Notera att vid installation på en panelfläktkonvektor, som Ocean ECM, är det nödvändigt att ansluta en jordkabel för att enheten ska vara säker. Jordkabeln ingår.
Läs mer utförliga instruktioner i manualen för Installation och drift. Där hittar du bland annat elscheman, en tabell över LED-signalerna samt tabeller för DIP-switcharna.
Reglering
För att styra en fläktkonvektor med QCV-MB2 behöver du använda den tillsammans med en reglerenhet. Reglerpanelen TMB2 ingår redan. Som alternativ kan du använda fjärrkontrollen RT03. Då behöver du också komplettera med IR-mottagaren RS.
Tillbehör
| Reglerutrustning QCV-MB2 | Art. kod | RSK |
|---|---|---|
| Reglerpanel med termostat, display, automatisk eller manuell reglering, Wifi | TMB2 | 6774048 |
| Fjärrkontroll, behöver mottagarenhet | RT03 | 6707847 |
| Mottagarenhet för fjärrkontroll RT03 | RS | 6707859 |
Relaterade produkter
QCV-MB2 passar med följande fläktkonvektorer:
Ocean ECM
