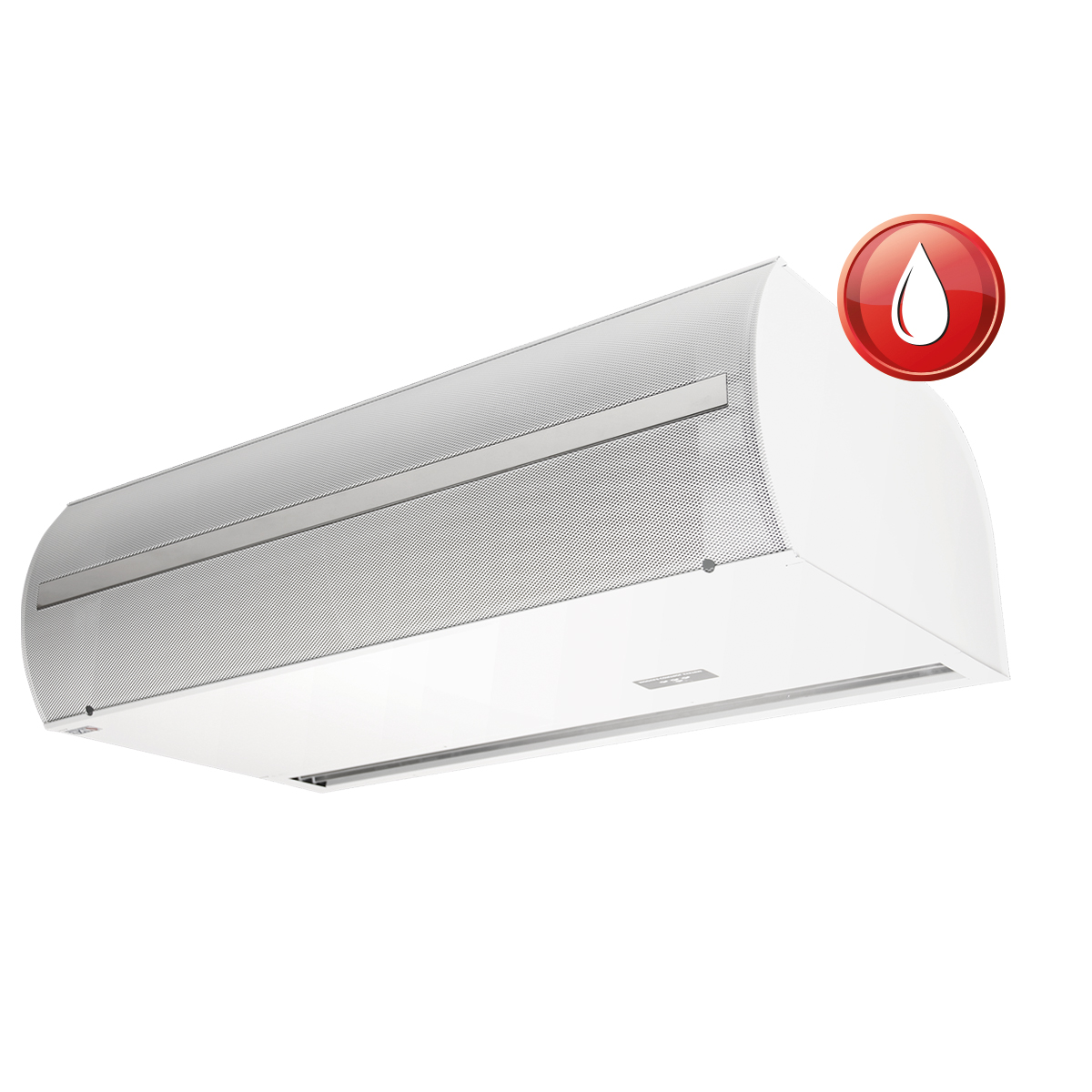

Standesse AC Vattenvärmd

Luftridåer

Tekniska data

Modell	RSK	Effekt (kW) 80/60/18°C	Tryckfall (kPa)	Effekt (kW) 60/40/18°C	Tryckfall (kPa)	Ström 230/1 (A)	Max. luftmängd (m³/h)	Ljudtryck* (dB(A))
VCS4B100VN	6703853	14,0	3,1	8,2	1,3	2,3	2100	35,8 / 51,9
VCS4B150VN	6703854	31,7	4,6	18,7	2,6	3,5	3300	37,5 / 53,5
VCS4B200VN	6703855	45,5	7,9	25,8	3,5	4,7	4400	38,5 / 55,0
VCS4B250VN	6703856	54,1	13,0	32,1	5,5	5,6	5250	40,9 / 56,1

Standesse typ B är lagerförda luftridåer.

Modell	RSK	Effekt (kW) 80/60/18°C	Tryckfall (kPa)	Effekt (kW) 60/40/18°C	Tryckfall (kPa)	Ström 230/1 (A)	Max. luftmängd (m³/h)	Ljudtryck* (dB(A))
VCS4C100VN	6703857	17,1	4,2	10,0	1,8	3,3	2750	39,0 / 55,2
VCS4C150VN	6703858	36,1	5,3	21,2	2,9	4,6	3900	39,8 / 55,6
VCS4C200VN	6703859	46,4	8,8	27,5	3,8	5,6	4800	40,5 / 55,9
VCS4C250VN	6703860	59,5	15,3	35,2	6,3	6,9	5950	41,0 / 56,2

* Vid 3 meters avstånd

Installation

Standesse luftridåer monteras antingen horisontellt ovanför dörren eller stående vertikalt vid sidan av öppningen.

Vid horisontell montering ovanför dörren kan man välja mellan att fästa luftridån i taket eller på väggen. För montering på väggen använder man väggkonsoler (tillbehör). Luftridån kan även pendlas i 8 mm gängstång från taket. Vid montering ovan undertak, som ej är ventilerat, måste ett separat insugningsgaller användas.

Vid vertikal montering får max 2 enheter ställas på varandra. Vi rekommenderar max 5 meters avstånd mellan luftridåer som monteras på båda sidor om entrén. Använd alltid de specifika tillbehör som finns för vertikal montering.

Se till i förväg att det finns tillräckligt med utrymme för rör och elinstallationer. Vattenanslutning sker på vänster sida framifrån sett. Röranslutning G¾“. Använd flexslangar vid anslutning till värmesystemet. Luftridåerna ansluts till 230V/1-fas, max 10A.

Standesse måste kompletteras med en styrmodul. Läs mer om de olika styrmodulerna under Reglering.

Reglering

Standesse måste kompletteras med en indockningsmodul för reglering/styrning. Modulen dockas enkelt in i aggregatet. Välj en av följande styrmoduler:

Basic är en enklare styrmodul med manuell reglering av fläkten i 3 hastigheter. Manöverpanel ingår. Basic kan enkelt kompletteras med termostat (TER-P eller SR101), ventil (MV4010) och gränslägesbrytare (GLB) för enklare reglering.

AirGenio Comfort är en smart reglerenhet, enkel att justera via touchscreen. Den ger en automatisk sekventiell styrning. Med AirGenio Comfort kan flera enheter dockas samman och styras av en gemensam reglerpanel. Ventilsats väljs separat.

AirGenio Superior är ytterligare en smart reglerenhet, enkel att justera via touchscreen. Med AirGenio Superior får du en helautomatisk sekventiell styrning med många givare samt modulerande ventil. En av givarna finns inuti luftridån, den ansluts vid indockningen. En annan av givarna sitter i själva indockningsmodulen. Utöver dessa har Superior tre externa givare; Ute, Rum och Returvattengivare. Ventilsats väljs separat.

Tillbehör

Variant	Art. kod	RSK
Basic	VCSRBVAC	6704576
AirGenio Comfort, Master	VCSRCVAC	6704578
AirGenio Comfort, Slav	VCSRCVACS	6704579
AirGenio Superior, Master	VCSRSVAC	6704582
AirGenio Superior, Slav	VCSRSVACS	6704583

Ventilsatser för AirGenio Comfort	Artikelkod	RSK	Ventil	Ställdon	Kulventil	Blödare
Ventilsats, DN15, 44 – 245 l/h, På/Av	VIS15LF.2	6704594	TACP15LF	VSDNOM30S	KULV15	BP10
Ventilsats, DN15, 88 – 470 l/h, På/Av	VIS15.2	6704595	TACP15	VSDNOM30S	KULV15	BP10
Ventilsats, DN20, 210 – 1150 l/h, På/Av	VIS20.2	6704596	TACP20	VSDNOM30S	KULV20	BP10
Ventilsats, DN25, 370 – 2150 l/h, På/Av	VIS25.2	6704597	TACP25	VSDNOM30S	KULV25	BP10
Ventilsats, DN32, 800 – 3700 l/h, På/Av	VIS32.2	6704598	TACP32	VSDNOM30S	KULV32	BP10

Ventilsats VIM	Art.kod	RSK	Ventil	Ställdon	Kulventil
Ventilsats, DN15, 44 – 245 l/h, modulerande	VIM15LF.2	6704599	TACP15LF	TAS160	KULV15
Ventilsats, DN15, 88 – 470 l/h, modulerande	VIM15.2	6704600	TACP15	TAS160	KULV15
Ventilsats, DN20, 210 – 1150 l/h, modulerande	VIM20.2	6704601	TACP20	TAS160	KULV20
Ventilsats, DN25, 370 – 2150 l/h, modulerande	VIM25.2	6704602	TACP25	TAS160	KULV25
Ventilsats, DN32, 800 – 3700 l/h, modulerande	VIM32.2	6704603	TACP32	TAS160	KULV32

Tillbehör	Art. kod	RSK
Väggkonsol, par, kulör RAL9016	VCS4KONZSTEN	6704693
Takkonsol, par, kulör RAL9016	VCS4KONZSTRN	6704694
Takpendelfäste	TPF8	6726404
Magnetventil Basic, kvs 2,4	MV4010DN15	6731294
Magnetventil Basic, kvs 2,4	MV4010DN20	6731295
Magnetventil Basic, kvs 7,2	MV4010DN25	6731296
Dörrkontakt plast, magnetisk 12 V	DK-1	6731268
Dörrkontakt metall, magnetisk 12 V	MK4532	6730500
Bimetalltermostat IP20	TER-P	6731279
Kapslad termostat, invändigt vred, IP54	SR101i	6727477
Kapslad termostat, utvändigt vred, IP54	SR101u	6727478
EXIT skylt för nödutgång	VCS4EXIT	6731655
Gränslägesbrytare	GLB	6704660
Mellanplatta för 2 ridåer vertikalt	VCS4MP	–
Golvplatta för vertikalt montage	VCS4GP	–

Måttskisser

Dimensioner Standesse

Modell	A, upphängning	B, bredd	Vikt, typ B	Vikt, typ C
VCS4x-100VN	994	1054	48	55
VCS4x-150VN	1494	1554	65	70
VCS4x-200VN	1994	2054	83	88
VCS4x-250VN	2394	2454	97	108

Längder i mm, vikt i kg.

Komponenter

Upphängningsfästen 2) Anslutning vattenspole 3/4” 3) Strömförsörjning kabelkontakt 4) Styrkabelkontakt (SM styrmodul) eller kabelkontakt för vattenbatteriets regulator (DA, DM styrmoduler) 5) Pit för kapillärrör TV1/1 (endast SM styrmodul) 6) Nätkontakter och säkringsplats 7) Uttag för kontrollmodul 8) Inloppsskydd 9) Utloppsgaller
