Tekniska data
| Modell | Luftmängd (m³/h) | Ljudtryck* (dB(A)) | Ström 230/1 (A) | Vikt (kg) |
|---|---|---|---|---|
VCS4B-10S | 2200 | 35,8 / 52,1 | 2,3 | 42 |
VCS4B-15S | 3400 | 39,0 / 54,5 | 3,5 | 59 |
VCS4B-20S | 4550 | 39,4 / 55,3 | 4,7 | 76 |
VCS4B-25S | 5500 | 40,4 / 56,3 | 5,6 | 93 |
| Modell | Luftmängd (m³/h) | Ljudtryck* (dB(A)) | Ström 230/1 (A) | Vikt (kg) |
|---|---|---|---|---|
VCS4C-10S | 2850 | 39,7 / 55,6 | 3,3 | 48 |
VCS4C-15S | 4150 | 40,1 / 55,8 | 4,6 | 64 |
VCS4C-20S | 5150 | 40,2 / 56,0 | 5,6 | 80 |
VCS4C-25S | 6300 | 41,2 / 56,6 | 6,9 | 98 |
Ljudtryck uppmätt vid 5 m avstånd, Q = 2, 200 m² Sabine vid min/max luftmängd
Installation

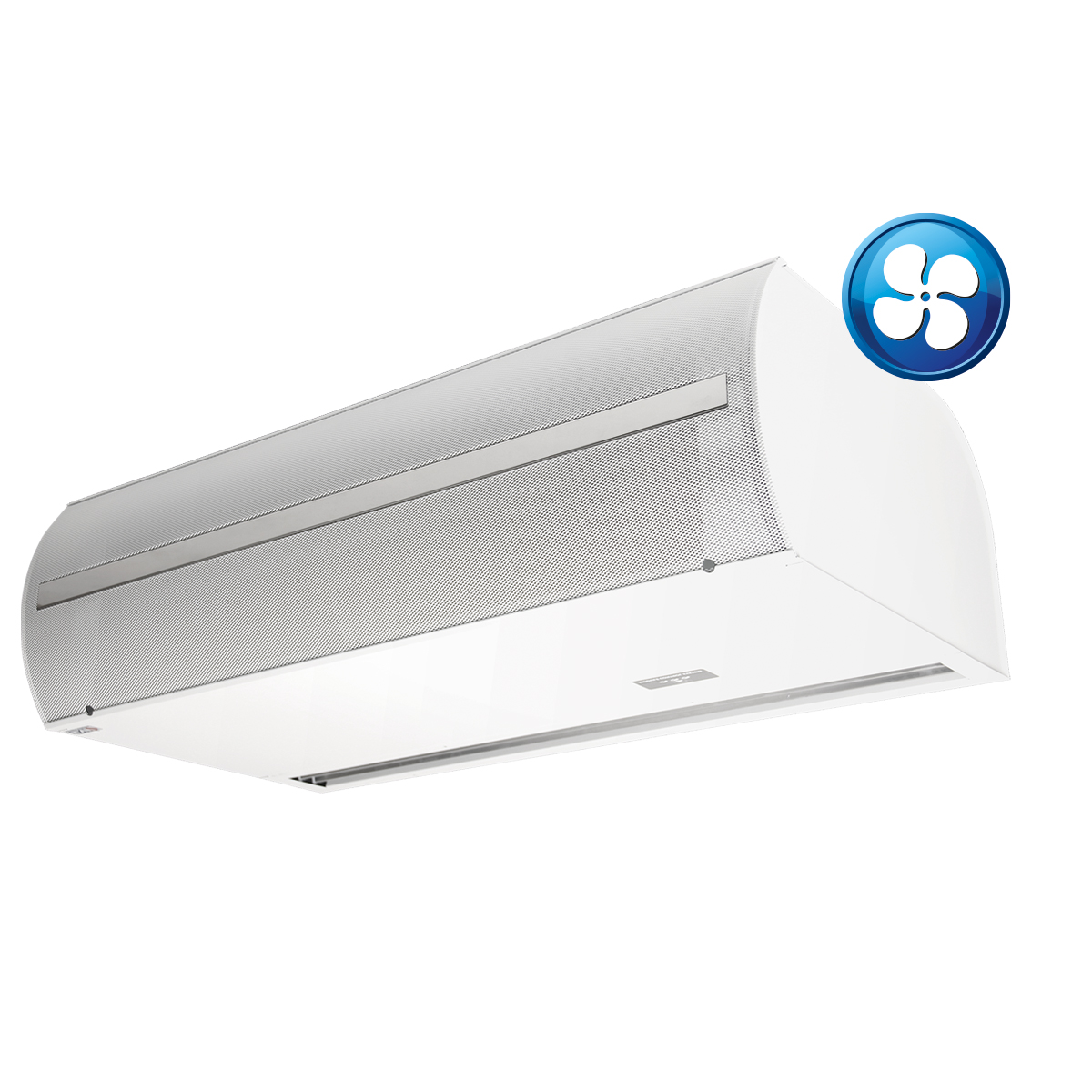

Standesse luftridåer monteras antingen horisontellt ovanför dörren eller stående vertikalt vid sidan av öppningen. Vid horisontell montering ovanför dörren kan man välja mellan att fästa luftridån i taket eller på väggen. För montering på väggen använder man väggkonsoler (tillbehör). Luftridån kan även pendlas i 8 mm gängstång från taket. Vid montering ovan undertak, som ej är ventilerat, måste ett separat insugningsgaller användas. Vid vertikal montering får max 2 enheter ställas på varandra. Vi rekommenderar max 5 meters avstånd mellan luftridåer som monteras på båda sidor om entrén. Använd alltid de specifika tillbehör som finns för vertikal montering. Se till i förväg att det finns tillräckligt med utrymme för elinstallationer. Elanslutning sker på vänster sida framifrån sett. Luftridåerna ansluts till 230V/1-fas, max 10A. Standesse måste kompletteras med en styrmodul. Läs mer om de olika styrmodulerna under Reglering.
Reglering
Standesse måste kompletteras med en indockningsmodul för reglering/styrning. Modulen dockas enkelt in i aggregatet. Välj en av följande styrmoduler:
Basic är en enklare styrmodul med manuell reglering av fläkten i 3 hastigheter. Reglerpanel ingår. Basic kan enkelt kompletteras med termostat (TER-P eller SR101) och gränslägesbrytare (GLB) för en enklare reglering.
AirGenio Comfort är en smart reglerenhet, enkel att justera via touchscreen. Med AirGenio Comfort kan flera enheter dockas samman och styras av en gemensam reglerpanel.
Tillbehör
| AirGenio reglering för ovärmd Finesse/Standesse AC | Art. kod | RSK |
|---|---|---|
| AirGenio Comfort, Master | VCSRCSAC | 6704580 |
| AirGenio Comfort, Slav | VCSRCSACS | 6704581 |
| Övrig reglerutrustning | Art. kod | RSK |
|---|---|---|
| Basic | VCSRBSAC | 6704577 |
| Magnetkontakt | DK-1 | 6731268 |
| Bimetalltermostat IP20 | TER-P | 6731279 |
| Kapslad termostat, invändigt vred, IP54 | SR101i | 6725696 |
| Gränslägesbrytare | GLB | 6704660 |
| Tillbehör | Art. kod | RSK |
|---|---|---|
Väggkonsol, RAL9016 (par) | VCS4KONZSTEN | 6704693 |
Takkonsol, RAL9016 (par) | VCS4KONZSTRN | 6704694 |
Takpendelfäste | TPF8 | 6726404 |
EXIT skylt för nödutgång | VCS4EXIT | 6731655 |
Golvplatta för vertikalt montage | VCS4GP | – |
Mellanplatta för 2 ridåer vertikalt | VCS4MP | – |
Måttskisser
Dimensioner Standesse
| Modell | A, upphängning | B, bredd |
|---|---|---|
VCS4x-10 | 994 | 1054 |
VCS4x-15 | 1494 | 1554 |
VCS4x-20 | 1994 | 2054 |
VCS4x-25 | 2394 | 2454 |
Längder i mm.
Komponenter
- Upphängningsfästen 2) Anslutning vattenspole 3/4” 3) Strömförsörjning kabelkontakt 4) Styrkabelkontakt (SM styrmodul) eller kabelkontakt för vattenbatteriets regulator (DA, DM styrmoduler) 5) Pit för kapillärrör TV1/1 (endast SM styrmodul) 6) Nätkontakter och säkringsplats 7) Uttag för kontrollmodul 8) Inloppsskydd 9) Utloppsgaller
