Tekniska data
| Modell | Effekt (kW) | Temp. höjning (°C) | Ström 400/3N (A) | Luftmängd (m³/h) | Ljudtryck (dB(A)) | Vikt (kg) |
|---|---|---|---|---|---|---|
VCS4B-10E | 9,4 | 17,8 | 16,6 | 813 / 1145 / 1589 | 39,8 / 47,9 / 56,0 | 46 |
VCS4B-15E | 15 | 18,0 | 26,1 | 1219 / 1700 / 2476 | 43,2 / 50,9 / 58,7 | 63 |
VCS4B-20E | 19 | 16,8 | 33,2 | 1589 / 2291 / 3362 | 43,8 / 51,8 / 59,7 | 81 |
VCS4B-25E | 24,5 | 18,3 | 42,0 | 2069 / 2919 / 3991 | 44,8 / 53,4 / 60,8 | 99 |
| Modell | Effekt (kW) | Temp. höjning (°C) | Ström 400/3N (A) | Luftmängd (m³/h) | Ljudtryck (dB(A)) | Vikt (kg) |
|---|---|---|---|---|---|---|
VCS4C-10E | 9,5 | 12,5 | 17,6 | 1131 / 1616 / 2262 | 43,6 / 51,7 / 59,6 | 53 |
VCS4C-15E | 15 | 13,7 | 27,5 | 1697 / 2384 / 3272 | 44,2 / 52,1 / 60,0 | 68 |
VCS4C-20E | 19 | 13,9 | 34,2 | 2060 / 2949 / 4080 | 44,5 / 52,6 / 60,3 | 86 |
VCS4C-25E | 24,5 | 14,9 | 44,0 | 2586 / 3555 / 4888 | 45,6 / 53,4 / 61,1 | 110 |
Temperaturhöjningen gäller vid max effekt och max fläkthastighet.
Installation

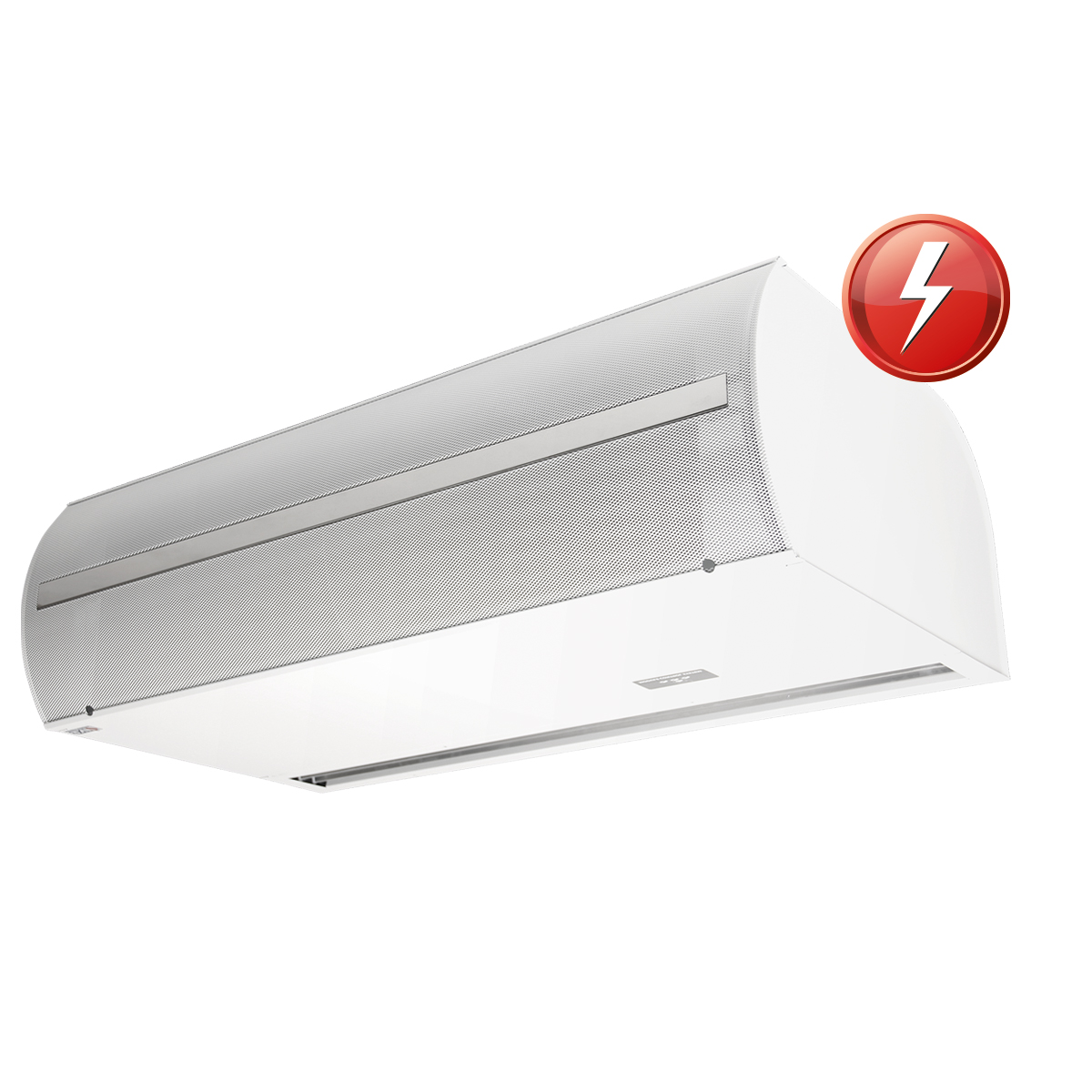

Standesse elvärmda luftridåer monteras alltid horisontellt ovanför dörren. Man kan välja mellan att fästa luftridån i taket eller på väggen. För montering på väggen använder man väggkonsoler (tillbehör). Luftridån kan även pendlas i 8 mm gängstång från taket.
Vid montering ovan undertak, som ej är ventilerat, måste ett separat insugningsgaller användas.
Se till i förväg att det finns tillräckligt med utrymme för elinstallationer. Elanslutning sker på vänster sida framifrån sett. Luftridåerna ansluts till 400V/3-fas.
Standesse måste kompletteras med en styrmodul. Läs mer om de olika styrmodulerna under Reglering.
Reglering
Standesse måste kompletteras med en indockningsmodul för reglering/styrning. Alla styrmoduler till elvärmda Standesse har SSR reläer (SolidStateRelä) som slår på och av värmen. Modulen dockas enkelt in i aggregatet.
Välj en av följande styrmoduler:
Basic är en enklare styrmodul med manuell reglering av fläkten i 3 hastigheter och 2 olika effektnivåer. Detta ställs enkelt in på den medföljande reglerpanelen. Basic kan enkelt kompletteras med termostat (TER-P eller SR101) och gränslägesbrytare (GLB) för en enklare reglering.
AirGenio Comfort är en smart reglerenhet, enkel att justera via touchscreen. Den ger en automatisk sekventiell styrning. Med AirGenio Comfort kan flera enheter dockas samman och styras av en gemensam reglerpanel. Magnetkontakt väljs separat.
AirGenio Superior är ytterligare en smart reglerenhet, enkel att justera via touchscreen. Med AirGenio Superior får du en helautomatisk sekventiell styrning med många givare som styrs av en gemensam reglerpanel. Magnetkontakt väljs separat.
Tillbehör
| Reglerutrustning | Art. kod | SEG-nr |
|---|---|---|
BASIC | VCSRBEAC | 8750746 |
AirGenio Comfort, Master | VCSRCEAC | 8750747 |
AirGenio Comfort, Slav | VCSRCEACS | 8750748 |
AirGenio Superior, Master | VCSRSEAC | 8750749 |
AirGenio Superior, Slav | VCSRSEACS | 8750750 |
| Tillbehör | Art. kod | RSK | SEG-nr |
|---|---|---|---|
Dörrkontakt metall, magnet. 12 V | MK4532 | – | 8750631 |
Dörrkontakt plast, magnet. 12 V | DK-1 | – | 8750630 |
Gränslägesbrytare | GLB | 6704660 | – |
Väggkonsol (par) | VCS4KONZSTE | 6704693 | – |
Takkonsol (par) | VCS4KONZSTR | 6704694 | – |
Takpendelfäste | TPF8 | 6726404 | – |
Kapslad termostat, invändigt vred, IP54 | SR101i | – | 8581073 |
Kapslad termostat, utvändigt vred, IP54 | SR101u | – | 8581083 |
Bimetalltermostat IP20 | TER-P | 6731279 | – |
EXIT skylt för nödutgång | VCS4EXIT | 6731655 | - |
Måttskisser
Dimensioner Standesse
| Modell | A, upphängning | B, bredd |
|---|---|---|
VCS4x-10 | 994 | 1054 |
VCS4x-15 | 1494 | 1554 |
VCS4x-20 | 1994 | 2054 |
VCS4x-25 | 2394 | 2454 |
Längder i mm.
Komponenter
- Upphängningsfästen 2) Anslutning vattenspole 3/4” 3) Strömförsörjning kabelkontakt 4) Styrkabelkontakt (SM styrmodul) eller kabelkontakt för vattenbatteriets regulator (DA, DM styrmoduler) 5) Pit för kapillärrör TV1/1 (endast SM styrmodul) 6) Nätkontakter och säkringsplats 7) Uttag för kontrollmodul 8) Inloppsskydd 9) Utloppsgaller
