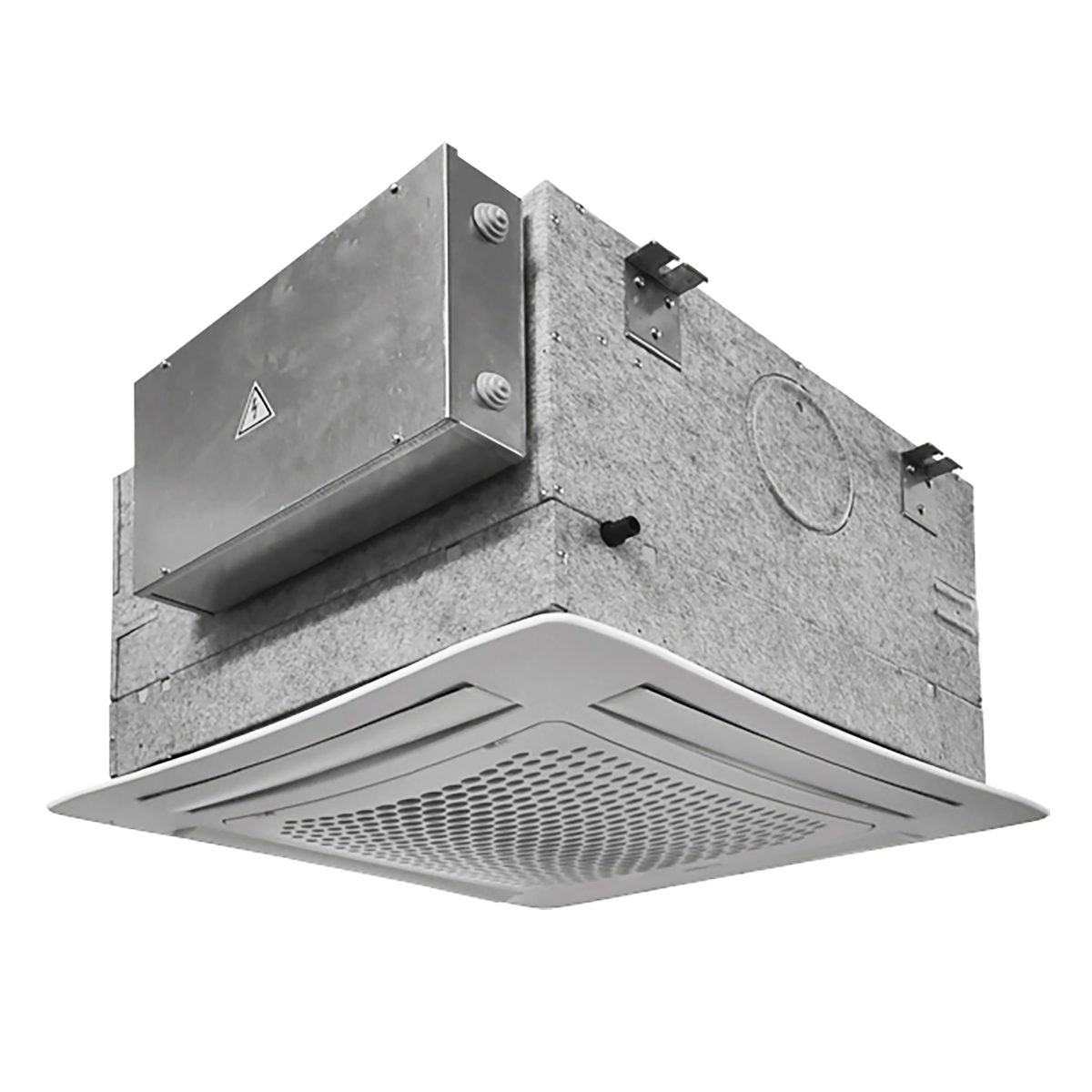

Skystar SK-ECM-RSP

Fläktkonvektorer

Tekniska data

Skystar ECM-RSP med 2-rörssystem	Styrspänning	SK-ECM-RSP12	SK-ECM-RSP22	SK-ECM-RSP32
Kyleffekt, total (kW)	10 V	2,73	4,30	4,96
	5 V	2,16	3,04	3,85
	1 V	1,84	2,24	2,55
Kyleffekt, sensibel (kW)	10 V	2,07	3,15	3,68
	5 V	1,60	2,16	2,79
	1 V	1,35	1,57	1,80
Värmeeffekt (kW)	10 V	2,87	4,36	5,15
	5 V	2,22	2,98	3,85
	1 V	1,85	2,12	2,46
Vattenflöde (l/h)	10 V	422	742	857
	5 V	371	525	666
	1 V	317	385	443
Tryckfall (kPa)	10 V	9,8	14,7	19,0
	5 V	6,4	7,9	12,1
	1 V	4,8	4,5	5,8
Luftmängd (m³/h)	10 V	535	710	880
	5 V	380	445	610
	1 V	310	310	360
Ljudeffekt (dBA)	10 V	47	54	60
	5 V	39	43	50
	1 V	33	33	37
Motoreffekt (W)	10 V	16	31	62
	5 V	8	11	21
	1 V	5	5	7

Skystar ECM-RSP med 4-rörssystem	Styrspänning	SK-ECM-RSP14	SK-ECM-RSP26	SK-ECM-RSP36
Kyleffekt, total (kW)	10 V	2,75	3,90	4,47
	5 V	2,17	2,81	3,51
	1 V	1,85	2,09	2,37
Kyleffekt, sensibel (kW)	10 V	2,06	2,92	3,40
	5 V	1,59	2,03	2,60
	1 V	1,34	1,49	1,70
Värmeeffekt (kW)	10 V	3,18	2,91	3,29
	5 V	2,51	2,20	2,66
	1 V	2,13	1,73	1,92
Vattenflöde (l/h)	10 V	475	666	760
	5 V	374	479	598
	1 V	320	356	407
Tryckfall (kPa)	10 V	9,4	9,7	12,3
	5 V	1,5	1,3	1,5
	1 V	1,3	1,0	1,1
Luftmängd (m³/h)	10 V	535	710	880
	5 V	380	445	610
	1 V	310	310	360
Ljudeffekt (dBA)	10 V	47	54	60
	5 V	39	43	50
	1 V	33	33	37
Motoreffekt (W)	10 V	16	31	62
	5 V	8	11	21
	1 V	5	5	7

Kyleffekt vid 7/12/27°C • Värmeeffekt för 2-rörssystem vid 45/40/20°C, v__ärmeeffekt för 4-rörssystem vid 65/55/20°C.

Installation

Pendla ner takkassetten från taket med gängstänger. Anpassa höjden i förhållande till undertaket. Observera att Skystar ECM-RSP är en högre modell än Skystar ECM. Det gör att även utrymmet mellan undertak och tak behöver vara högre, minst 405 mm.

Vattenanslutning: Anslut inkommande värme- eller kylledning till takkassetten. Vid kyldrift rekommenderar vi även en reglerventil för kylvattenreglering.

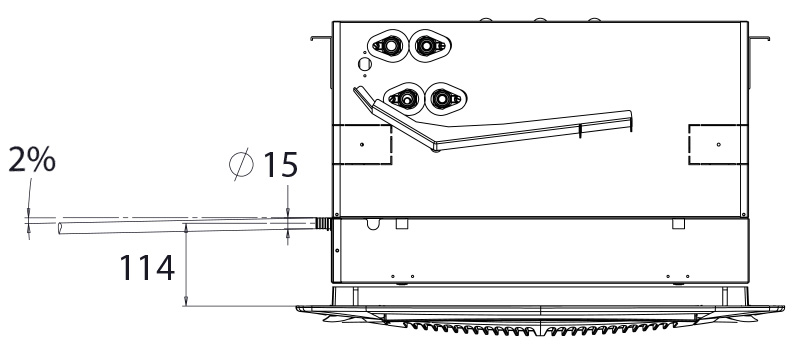

Kondensavledning: Eftersom RSP-modellen inte har någon kondenspump behöver eventuell kondens ledas bort via ett kondensrör. På konvektorn finns ett utlopp för kondensavledning, anslutningsdimensionen är Ø15 mm (se illustrationen nedan). Här måste ett kondensrör anslutas. Det är viktigt att röret får en korrekt lutning nedåt, minst 2%. Läs mer i manualen.

Elanslutning: Anslut takkassetten till 230V/1.

Montering av frontpanelen: När all övrig installation av takkassetten är klar monterar du på frontpanelen. Placera den under undertaket. Monterad och klar är det bara frontpanelen som kommer synas i lokalen.

Reglering

Skystar ECM-RSP reglerar du via en separat, väggmonterad reglerpanel. Under Tillbehör finns flera olika modeller att välja mellan. Bland annat passar de redan förprogrammerade FCR3 och FCR4. Övriga reglerenheter som passar RSP-modellen har alla både manuell och automatisk reglering. TMB2 och WMAU behöver kompletteras med spänningsenheten UPAU.

RSP-modellen kan inte kompletteras med MB-kort. Dock går det utmärkt att koppla TMB2 till WiFi och sedan styra fläktkonvektorn från en smartphone. För detta behöver du ladda ner Sabianas WiFi app till mobilen, länk till appen finns här nedan.

Tillbehör

Reglerutrustning till Skystar ECM-RSP	Art. kod	RSK
Termostat och automatisk hastighet	WMSECM	6707872
Reglerpanel med termostat, display, automatisk eller manuell reglering, WiFi. Komplettera med UPAU.	TMB2	6774048
Reglerpanel med termostat och automatisk hastighet. Komplettera med UPAU	WMAU	6707869
Spänningsenhet till TMB2 och WMAU	UPAU	6707870
Rumsregulator, reglerar EC-fläktar, för matningsspänning 230V	FCR3	6707981
Rumsregulator, reglerar EC-fläktar, för matningsspänning 24V	FCR4	6974287
Temperaturgivare för vattenbatteri	NTC	6707846

Ventilsatser till Skystar	Art. kod	RSK	Dimension
Ventilsats med tryckoberoende ventil och termoställdon, 230V	FVIN10.2	4939013	DN10
Ventilsats med tryckoberoende ventil och termoställdon, 230V	FVIN15LF.2	4939014	DN15
Ventilsats med tryckoberoende ventil och termoställdon, 230V	FVIN15.2	4939015	DN15
Ventilsats med tryckoberoende ventil och termoställdon, 230V	FVIN15HF.2	4939016	DN15
Ventilsats med tryckoberoende ventil och termoställdon, 230V	FVIN20.2	4939017	DN20
Ventilsats med tryckoberoende ventil och termoställdon, 230V	FVIN20HF.2	4939018	DN20
Ventilsats med tryckoberoende ventil och termoställdon, 230V	FVIN25.2	4939019	DN25
2-vägs ventilsats, Kvs 1,8, med 230V ställdon	FVV15.2	6728321	DN15
2-vägs ventilsats, Kvs 2,5 med 230V ställdon	FVV20.2	6727593	DN20

Tillbehör till Skystar ECM-RSP	Art. kod	RSK
Frontpanel i vit ABS plast, kulör RAL9003	HTA600	6707873
Frontpanel i vit metall, kulör RAL9003	MD600	6707881
Tilluftssats för direkt luftinblåsning via front, diameter 150 mm	PRT600	6707877
Luftkanal för distribution till kanal, diameter 150 mm	CDA600	6707879
Luftkanal för tilluftsanslutning	CAP	6707851

Måttskisser

Dimensioner Skystar ECM-RSP

Vikter

Vikt fläktkonvektor / frontpanel	SK-RSP-ECM 12	SK-RSP-ECM 14–36
Fläktkonvektor	25	27
Fläktkonvektor + emballage	31	33
HTA-front	2,5	2,5
HTA-front + emballage	3,5	3,5
MD-front	5,5	5,5
MD-front + emballage	7,5	7,5

Vikt i kg

Emballage Skystar – dimensioner

Emballage

Dimensioner emballage	A – bredd	B – höjd	C – bredd	D – höjd
Fläktkonvektorns emballage	790	440	–	–
HTA-frontens emballage	–	–	750	150
MD-frontens emballage	–	–	800	150

Mått i mm

Inbyggnadsdjup

Skystar ECM-RSP är en högre modell än standardmodellen av Skystar ECM. Även utrymmet mellan undertak och tak behöver vara högre, minst 405 mm.
