Skystar SK-ECM

Fläktkonvektorer

Tekniska data

Skystar ECM med 2-rörssystem		SK-ECM12	SK-ECM22	SK-ECM32	SK-ECM42	SK-ECM52
RSK för SK-ECM	Styr-	6707826	6707827	6707828	6707829	6707830
RSK för SK-ECM-MB	spänning	6707836	6707837	6707838	6707839	6707840
Kyleffekt, total* (kW)	10 V	2,7	4,3	4,9	6,3	10,7
	5 V	2,2	3,0	3,9	5,1	7,7
	1 V	1,8	2,2	2,6	4,2	5,3
Kyleffekt, sensibel* (kW)	10 V	2,1	3,2	3,7	4,7	7,9
	5 V	1,6	2,2	2,8	3,7	5,5
	1 V	1,3	1,6	1,8	3,0	3,7
Vattenflöde (l/h)	10 V	422	742	857	1084	1836
	5 V	371	525	666	886	1328
	1 V	317	385	443	727	910
Tryckfall (kPa)	10 V	9,8	14,7	19,0	21,9	32,2
	5 V	6,4	7,9	12,1	15,2	18,0
	1 V	4,8	4,5	5,8	10,6	9,1
Värmeeffekt** (kW)	10 V	3,4	5,2	6,2	8,0	12,7
	5 V	2,7	3,6	4,6	6,4	8,8
	1 V	2,2	2,6	3,0	5,1	5,9
Tryckfall (kPa)	10 V	8,7	13,1	17,7	19,5	28,8
	5 V	5,5	6,6	10,5	12,8	14,9
	1 V	4,0	3,6	7,7	8,7	7,2
Luftmängd (m³/h)	10 V	535	710	880	1165	1770
	5 V	380	445	610	870	1130
	1 V	310	310	360	630	710
Ljudeffekt (dBA)	10 V	47	54	60	48	57
	5 V	39	43	50	39	47
	1 V	33	33	37	33	34
Ljudtryck*** (dBA)	10 V	38	45	51	39	48
	5 V	30	34	41	30	38
	1 V	24	24	28	24	25
Motoreffekt (W)	10 V	16	31	62	33	108
	5 V	8	11	21	17	32
	1 V	5	5	7	10	10
Dimensionerande effekt (W)	10 V	29	44	81	44	126
Dimensionerande ström (A)	10 V	0,25	0,40	0,70	0,40	1,10

Skystar ECM med 4-rörssystem		SK-ECM14	SK-ECM26	SK-ECM36	SK-ECM44	SK-ECM56
RSK för SK-ECM	Styr-	6707831	6707832	6707833	6707834	6707835
RSK för SK-ECM-MB	spänning	6707841	6707842	6707843	6707844	6707845
Kyleffekt, total (kW)	10 V	2,8	3,9	4,4	6,5	9,9
	5 V	2,2	2,8	3,5	5,3	7,3
	1 V	1,9	2,1	2,4	4,3	5,1
Kyleffekt, sensibel (kW)	10 V	2,1	2,9	3,4	4,8	7,4
	5 V	1,6	2,0	2,6	3,8	5,2
	1 V	1,3	1,5	1,7	3,1	3,5
	10 V	475	666	760	1123	1710
	5 V	374	479	598	911	1256
	1 V	320	356	407	745	871
Tryckfall (l/h)	10 V	9,4	9,7	12,3	19,4	31,7
	5 V	1,5	1,3	1,5	4,1	3,8
	1 V	1,3	1,0	1,1	3,4	2,8
Värmeeffekt (kW)	10 V	1,9	1,6	1,8	5,0	4,8
	5 V	1,5	1,3	1,5	4,1	3,7
	1 V	1,3	1,0	1,1	3,4	2,8
Vattenflöde (l/h)	10 V	165	140	155	432	417
	5 V	133	108	130	353	324
	1 V	111	86	97	292	241
Tryckfall (kPa)	10 V	3,9	2,4	3,0	7,7	5,6
	5 V	2,6	1,5	2,1	5,4	3,5
	1 V	2,2	1,0	1,2	3,8	2,1
Luftmängd (m³/h)	10 V	535	710	880	1165	1770
	5 V	380	445	610	870	1130
	1 V	310	310	360	630	710
Ljudeffekt (dBA)	10 V	47	54	60	48	57
	5 V	39	43	50	39	47
	1 V	33	33	37	33	34
Ljudtryck (dBA)	10 V	38	45	51	39	48
	5 V	30	34	41	30	38
	1 V	24	24	28	24	25
Motoreffekt (W)	10 V	16	31	62	33	108
	5 V	8	11	21	17	32
	1 V	5	5	7	10	10
Dimensionerande effekt (W)	10 V	29	44	81	44	126
Dimensionerande ström (A)	10 V	0,25	0,40	0,70	0,40	1,1

Kyleffekt gäller vid 7/12/27°C och 50% Rh • Värmeeffekt för 2-rörssystem vid framledning 50°C och lufttemperatur 20°C. Vattenflöde som vid kyla. Värmeeffekt för 4-rörssystem vid 50/40/20°C • Ljudtryck är 9 dB(A) lägre än ljudeffekt, gäller för ett rum på 100 m³ med efterklangstiden 0,5 s.

Installation

Pendla ner takkassetten från taket med gängstänger. Anpassa höjden i förhållande till undertaket. Därefter ansluter du inkommande värme- eller kylledning till takkassetten. Vid kyldrift måste du använda en reglerventil för kylvattenreglering. Anslut även kondensröret för att leda bort kondensvattnet. Röret behöver ledas lodrätt uppåt för att räcka 600 mm från apparatens underkant.

Anslut takkassetten till 230V/1. Kapslingsklassen är IP20.

När installationen av takkassetten är klar monteras frontpanelen på, den ska placeras under undertaket. Om undertak saknas kan takkassetten även monteras synligt. Välj i det fallet helst till ett vitt plåthölje, KIC.

Reglering

Vi har två olika modeller av Skystar ECM. De regleras på olika sätt:

Skystar SK-ECM regleras med en separat, väggmonterad reglerpanel.

Dessutom har vi en modell som du kan koppla upp mot Modbus, Skystar SK-ECM-MB. Kretskort finns inbyggt. MB-modellen kan även regleras med reglerpanelen TMB2 eller den trådlösa fjärrkontrollen RT03. Både TMB2 och RT03 är separata tillbehör. För att ta emot signalerna från fjärrkontrollen behöver du komplettera konvektorn med en IR mottagare.

Mer information om reglerutrustningarna hittar du under Tillbehör.

Tillbehör

Reglerutrustning till Skystar ECM	Art. kod	RSK
Termostat och automatisk hastighet	WMSECM	6707872
Reglerpanel med termostat, display, automatisk eller manuell reglering, Wifi*	TMB2	6774048
Reglerpanel med termostat och automatisk hastighet, kombinera med UPAU	WMAU	6707869
Spänningsenhet till TMB2 och WMAU	UPAU	6707870
Rumsregulator, reglerar EC-fläktar, för matningsspänning 230V	FCR3	6707981
Rumsregulator, reglerar EC-fläktar, för matningsspänning 24V	FCR4	6974287
Fjärrkontroll, för SK-ECM-MB, behöver mottagarenhet	RT03	6707847
Mottagarenhet för fjärrkontroll, passar SK-ECM-MB med frontpanel HTA	RCS	6707876
Mottagarenhet för fjärrkontroll, passar SK-ECM-MB med frontpanel MD	RS	6707859
Temperaturgivare för vattenbatteri	NTC	6707846

*För SK-ECM: Komplettera TMB2 med UPAU. För SK-ECM-MB: TMB2 behöver inte kompletteras med UPAU.

Ventilsatser till Skystar	Art. kod	RSK	Dimension
Ventilsats med tryckoberoende ventil och termoställdon, 230V	FVIN10.2	4939013	DN10
Ventilsats med tryckoberoende ventil och termoställdon, 230V	FVIN15LF.2	4939014	DN15
Ventilsats med tryckoberoende ventil och termoställdon, 230V	FVIN15.2	4939015	DN15
Ventilsats med tryckoberoende ventil och termoställdon, 230V	FVIN15HF.2	4939016	DN15
Ventilsats med tryckoberoende ventil och termoställdon, 230V	FVIN20.2	4939017	DN20
Ventilsats med tryckoberoende ventil och termoställdon, 230V	FVIN20HF.2	4939018	DN20
Ventilsats med tryckoberoende ventil och termoställdon, 230V	FVIN25.2	4939019	DN25
2-vägs ventilsats, Kvs 1,8, med 230V ställdon	FVV15.2	6728321	DN15
2-vägs ventilsats, Kvs 2,5 med 230V ställdon	FVV20.2	6727593	DN20

Tillbehör till Skystar ECM	Art. kod	RSK
Frontpanel i vit ABS plast, kulör RAL9003, passar SK 12–36	HTA600	6707873
Frontpanel i vit ABS plast, kulör RAL9003, passar SK 42–56	HTA800	6707874
Frontpanel i vit metall, kulör RAL9003, passar SK 12–36	MD600	6707881
Frontpanel i vit metall, kulör RAL9003, passar SK 42–56	MD800	6707893
Plåthölje, för frihängande montering, passar SK 12–36	KIC60	6750068
Plåthölje, för frihängande montering, passar SK 42– 56	KIC80	6750069
Tilluftssats för direkt luftinblåsning via front, diameter 150 mm, passar SK 12–36	PRT600	6707877
Tilluftssats för direkt luftinblåsning via front, diameter 180 mm, passar SK 42–56	PRT800	6707878
Luftkanal för distribution till kanal, diameter 150 mm, passar SK 12–36	CDA600	6707879
Luftkanal för distribution till kanal, diameter 180 mm, passar SK 42–56	CDA800	6707880
Luftkanal för tilluftsanslutning, finns endast för SK 1–3	CAP	6707851

Måttskisser inkl. HTA-front

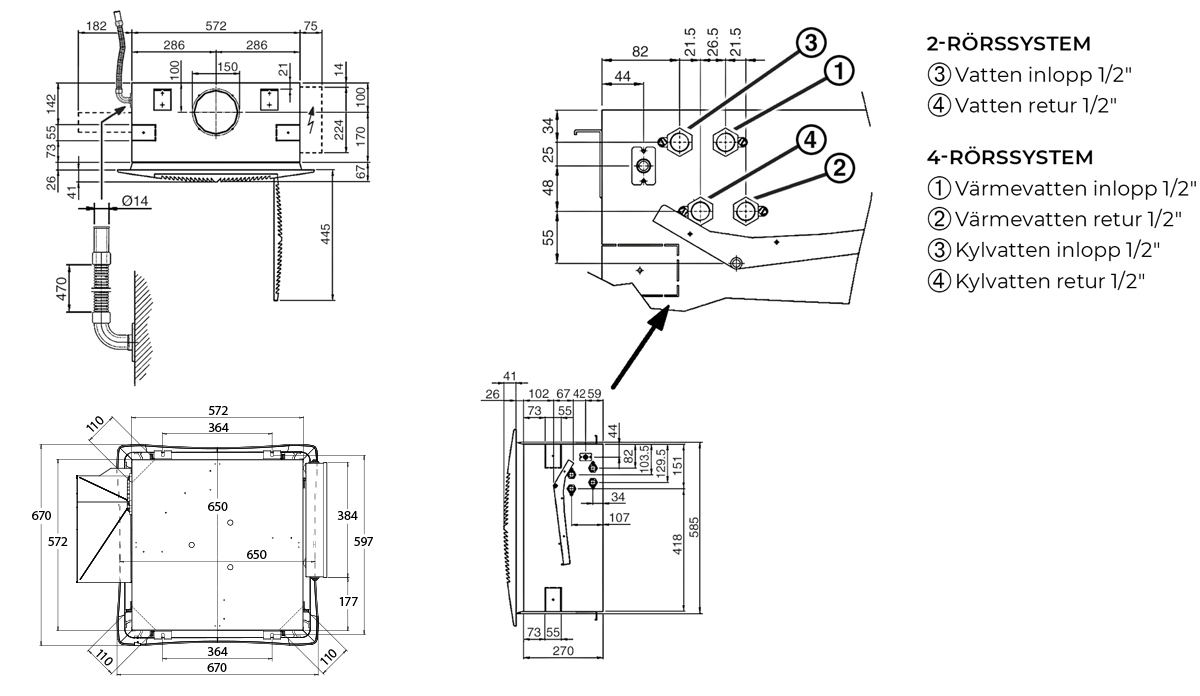

Skystar ECM inkl. HTA-front / stl. 12–36

Dimensioner för Skystar ECM – stl. 12-36 – inkl. HTA-front

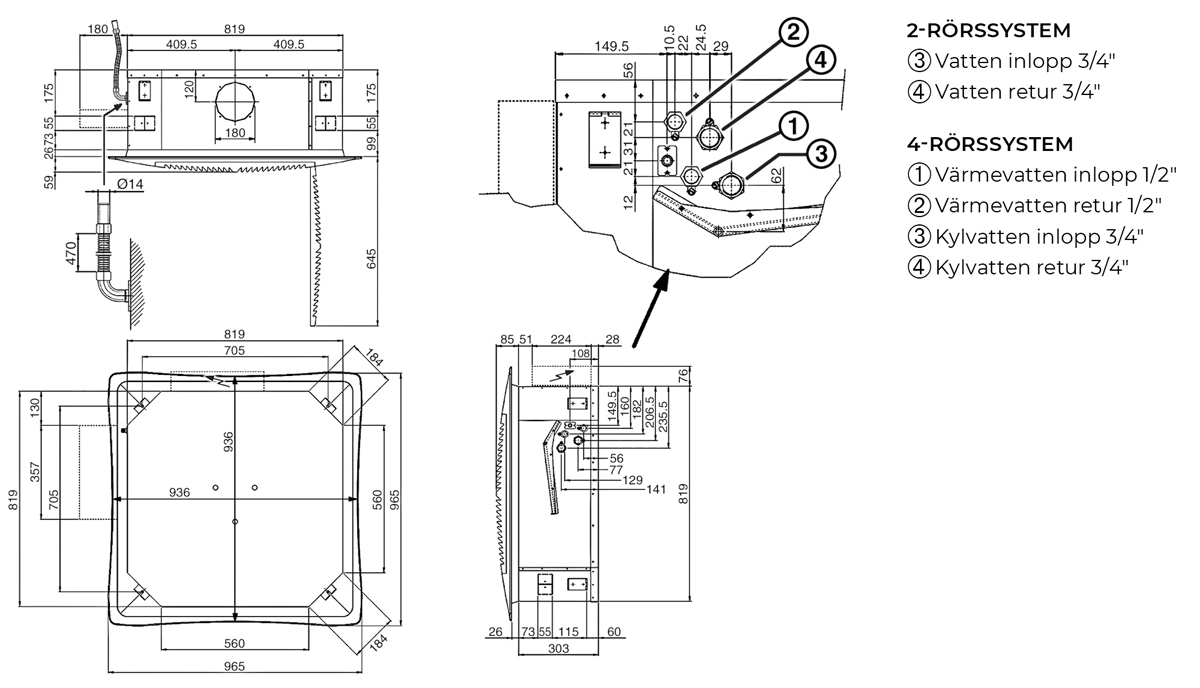

Skystar ECM inkl. HTA-front / stl. 42–56

Dimensioner Skystar ECM stl. 42–56

Vikter

Modell fläktkonvektor / frontpanel	SK-ECM 12 / HTA600	SK-ECM 14–36 / HTA600	SK-ECM 42 / HTA800	SK-ECM 44–56 / HTA800
Fläktkonvektor	22	24	36	39
Fläktkonvektor + emballage	28	30	44	47
HTA-front	2,5	2,5	6	6
HTA-front + emballage	3,5	3,5	10	10

Vikt i kg

Dimensioner emballage

Emballage Skystar – dimensioner

Modell fläktkonvektor / frontpanel	SK-ECM 12–36 / HTA600	SK-ECM 42–56 / HTA800
A – emballage fläktkonvektor	790	1050
B – emballage fläktkonvektor	350	400
C – emballage HTA-front	750	1000
D – emballage HTA-front	150	200

Mått i mm

Vatteninnehåll och inbyggnadsdjup

Skystar ECM med 2-rörssystem	SK-ECM 12	SK-ECM 22–32	SK-ECM 42	SK-ECM 52
Vatteninnehåll (l)	1,4	2,1	3,0	4,0
Inbyggnadsdjup (mm)	296	296	329	329

Skystar ECM med 4-rörssystem	SK-ECM 14	SK-ECM 26–36	SK-ECM 44	SK-ECM 56
Vatteninnehåll, kylbatteri (l)	1,4	1,7	3,0	3,6
Vatteninnehåll, värmebatteri (l)	0,7	0,5	1,4	1,1
Inbyggnadsdjup (mm)	296	296	329	329

Måttskisser inkl. MD-front

Skystar ECM med frontpanel MD600

Skystar ECM med frontpanel MD800

Fler måttangivelser för själva kassetten finns under Måttskisser inkl. HTA-front.

Vikter

Modell fläktkonvektor / frontpanel	SK-ECM 12 / MD600	SK-ECM 14–36 / MD600	SK-ECM 42 / MD800	SK-ECM 44–56 / MD800
Fläktkonvektor	22	24	36	39
Fläktkonvektor + emballage	28	30	44	47
MD-front	5,5	5,5	12	12
MD-front + emballage	7,5	7,5	13	13

Vikt i kg

Dimensioner emballage

Emballage Skystar – dimensioner

Modell fläktkonvektor / frontpanel	SK-ECM 12–36 / MD600	SK-ECM 42–56 / MD800
A – emballage fläktkonvektor	790	1050
B – emballage fläktkonvektor	350	400
C – emballage MD-front	800	1000
D – emballage MD-front	150	150

Mått i mm

Vatteninnehåll och inbyggnadsdjup

Skystar ECM med 2-rörssystem	SK-ECM 12	SK-ECM 22–32	SK-ECM 42	SK-ECM 52
Vatteninnehåll (l)	1,4	2,1	3,0	4,0
Inbyggnadsdjup (mm)	296	296	329	329

Skystar ECM med 4-rörssystem	SK-ECM 14	SK-ECM 26–36	SK-ECM 44	SK-ECM 56
Vatteninnehåll, kylbatteri (l)	1,4	1,7	3,0	3,6
Vatteninnehåll, värmebatteri (l)	0,7	0,5	1,4	1,1
Inbyggnadsdjup (mm)	296	296	329	329
