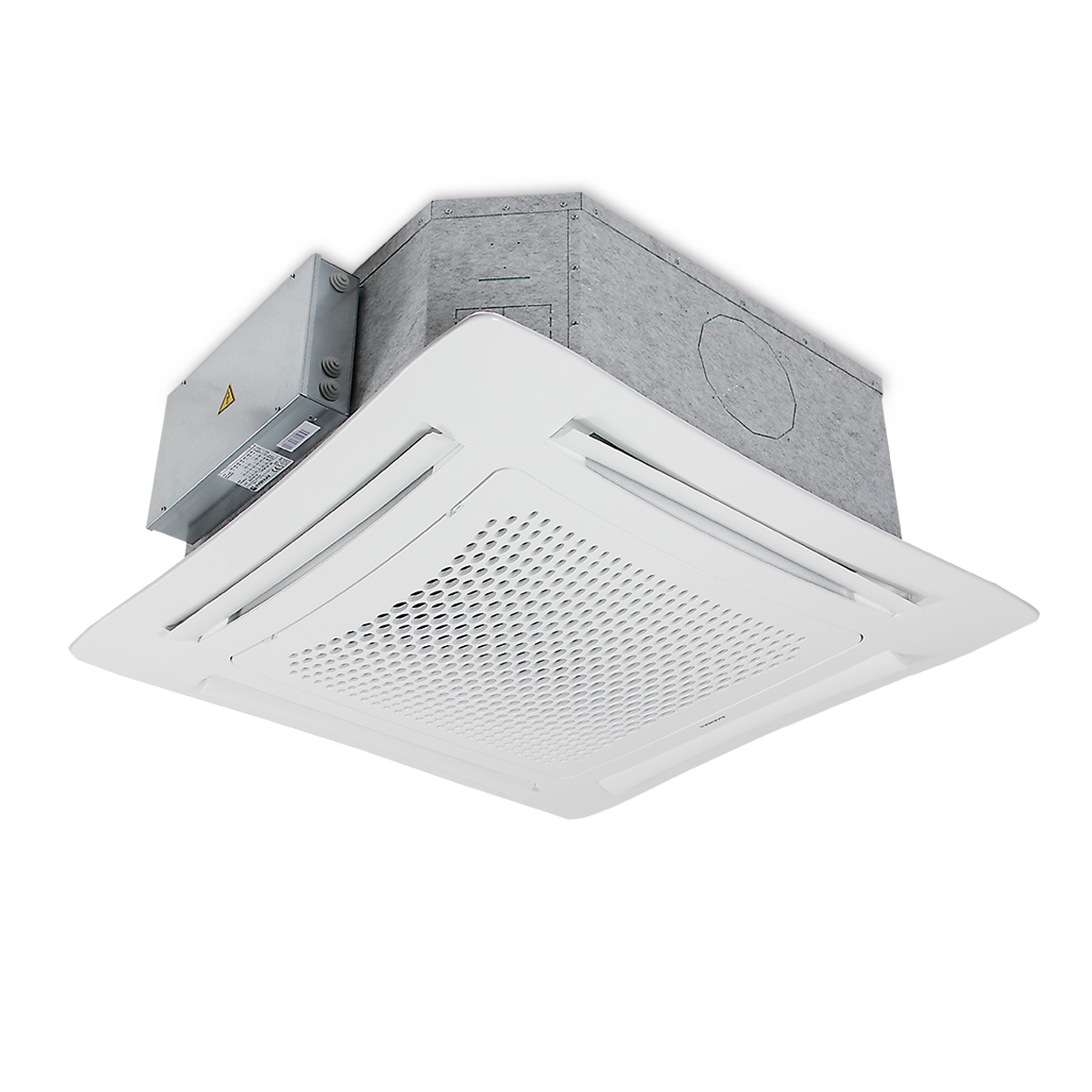

Skystar SK-AC

Fläktkonvektorer

Tekniska data

SK-AC med 2-rörssystem		SK-02	SK-12	SK-22	SK-32	SK-42	SK-52	SK-62
RSK för SK-AC		6707790	6707791	6707792	6707793	6707794	6707795	6707796
RSK för SK-AC-MB		6707808	6707809	6707810	6707811	6707812	6707813	6707814
Kyleffekt, total* (kW)	Max	2,0	2,7	4,3	5,0	6,2	9,5	11,1
	Med	1,6	2,3	3,3	3,9	4,9	6,8	8,5
	Min	1,3	1,8	2,2	2,9	4,2	5,3	5,3
Kyleffekt, sensibel* (kW)	Max	1,6	2,0	3,2	3,7	4,6	6,5	8,2
	Med	1,3	1,7	2,4	2,8	3,6	4,5	6,1
	Min	1,0	1,3	1,6	2,0	3,0	3,5	3,7
Vattenflöde (l/h)	Max	340	461	745	863	1060	1636	1909
	Med	280	402	574	667	845	1166	1453
	Min	219	316	387	506	724	913	913
Tryckfall (kPa)	Max	10,0	9,7	15,1	19,7	21,6	26,9	35,6
	Med	7,0	7,6	9,4	12,4	14,3	14,7	21,8
	Min	4,5	4,9	4,6	7,5	10,9	9,4	9,4
Värmeeffekt** (kW)	Max	2,7	3,4	5,3	6,2	7,8	11,8	14,2
	Med	2,2	2,9	4,0	4,7	6,1	8,1	10,4
	Min	1,6	2,2	2,6	3,4	5,1	6,1	6,1
Tryckfall (kPa)	Max	9,7	6,7	10,9	14,0	14,6	25,2	33,0
	Med	6,6	5,2	6,9	9,0	9,7	13,7	20,5
	Min	4,1	3,4	3,4	5,4	7,4	8,8	8,8
Luftmängd (m³/h)	Max	610	520	710	880	1140	1500	1820
	Med	420	420	500	610	820	970	1280
	Min	310	310	320	430	630	710	710
Ljudeffekt (dBA)	Max	49	45	53	59	48	53	58
	Med	40	40	45	49	40	40	48
	Min	33	33	33	41	33	34	34
Ljudtryck*** (dBA)	Max	40	36	44	50	39	44	49
	Med	31	31	36	40	31	31	39
	Min	24	24	24	32	24	25	25
Motoreffekt (W)	Max	57	44	68	90	77	120	170
	Med	32	32	44	57	48	63	95
	Min	25	25	25	32	33	42	42
Dimensionerande effekt (W)	Max	70	57	81	103	90	133	183
Dimensionerande ström (A)	Max	0,4	0,35	0,45	0,60	0,50	0,65	0,90

SK-AC med 4-rörssystem		SK-04	SK-14	SK-24	SK-26	SK-34	SK-36	SK-44	SK-54	SK-56	SK-64	SK-66
RSK för SK-AC		6707797	6707798	6707799	6707804	6707800	6707805	6707801	6707802	6707806	6707803	6707807
RSK för SK-AC-MB		6707815	6707816	6707817	6707822	6707818	6707823	6707819	6707820	6707824	6707821	6707825
Kyleffekt, total* (kW)	Max	2,3	2,7	3,3	3,9	3,8	4,5	6,3	7,7	8,8	8,9	10,2
	Med	2,0	2,4	2,6	3,1	3,0	3,5	5,0	5,7	6,3	6,9	7,8
	Min	1,5	1,8	1,8	2,1	2,4	2,7	4,1	4,5	5,0	4,5	5,0
Kyleffekt, sensibel* (kW)	Max	1,9	2,0	2,6	3,0	3,0	3,5	4,7	5,8	6,4	6,8	7,7
	Med	1,6	1,7	2,0	2,2	2,3	2,6	3,6	4,2	4,6	5,2	5,7
	Min	1,1	1,3	1,3	1,5	1,7	2,0	3,0	3,2	3,5	3,2	3,5
Vattenflöde (l/h)	Max	401	464	575	676	655	779	1090	1326	1508	1529	1754
	Med	337	406	456	526	519	607	865	974	1089	1192	1348
	Min	260	318	318	359	406	468	712	777	858	777	858
Tryckfall (kPa)	Max	13,5	8,8	13,4	10,5	17,0	14,0	18,9	26,9	25,0	34,7	32,0
	Med	10,0	6,9	8,8	7,0	11,2	9,0	12,5	15,4	14,0	22,1	20,0
	Min	6,0	4,6	4,6	4,0	7,2	6,0	8,8	10,3	9,0	10,3	9,0
Värmeeffekt** (kW)	Max	1,6	1,8	2,2	1,6	2,5	1,8	4,9	5,9	4,4	6,8	5,0
	Med	1,4	1,6	1,7	1,4	2,0	1,5	3,9	4,4	3,4	5,3	4,0
	Min	1,1	1,3	1,3	1,0	1,6	1,2	3,3	3,5	2,8	3,5	2,8
Vattenflöde (l/h)	Max	137	155	187	140	212	155	421	511	382	587	428
	Med	115	133	151	115	169	130	338	378	292	457	346
	Min	94	108	108	86	133	108	281	306	241	306	241
Tryckfall (kPa)	Max	4,8	1,3	6,0	2,4	2,4	3,0	5,5	7,8	4,7	10,1	5,9
	Med	3,6	1,1	4,0	1,7	1,6	2,1	3,7	4,6	3,0	6,5	4,0
	Min	2,3	0,7	2,1	1,0	1,1	1,5	2,7	3,1	2,1	3,1	2,1
Luftmängd (m³/h)	Max	610	510	710	710	880	880	1140	1500	1500	1820	1820
	Med	420	410	500	500	610	610	820	970	970	1280	1280
	Min	310	310	320	320	430	430	630	710	710	710	710
Ljudeffekt (dBA)	Max	49	45	53	53	59	59	48	53	53	58	58
	Med	40	40	45	45	49	49	40	40	40	48	48
	Min	33	33	33	33	41	41	33	34	34	34	34
Ljudtryck*** (dBA)	Max	40	36	44	44	50	50	39	44	44	49	49
	Med	31	31	36	36	40	40	31	31	31	39	39
	Min	24	24	24	24	32	32	24	25	25	25	25
Motoreffekt (W)	Max	57	44	68	68	90	90	77	120	120	170	170
	Med	32	32	44	44	57	57	50	63	63	95	95
	Min	25	25	25	25	32	32	34	42	42	42	42
Dimensionerande effekt (W)	Max	70	57	81	81	103	103	90	133	133	183	183
Dimensionerande ström (A)	Max	0,40	0,35	0,45	0,45	0,60	0,60	0,50	0,65	0,65	0,90	0,90

* Kyleffekt vid 27°C lufttemperatur och 50% Rh. Inkommande vattentemperatur 7°C och utgående 12°C.
** Värmeeffekt för 2-rörssystem: vid framledning 50°C och lufttemperatur 20°C. Vattenflöde som vid kyla.
Värmeeffekt för 4-rörssystem: vid 50/40/20°C.
*** Ljudtryck är 9 dB(A) lägre än ljudeffekt och gäller för ett rum på 100 m³ med efterklangstiden 0,5 s.

Max, Med och Min avser inkopplat varvtal vid leverans.

Installation

Pendla ner takkassetten från taket med gängstänger. Anpassa höjden i förhållande till undertaket. Därefter ansluter du inkommande värme- eller kylledning till takkassetten. Vid kyldrift måste du använda en reglerventil för kylvattenreglering. Anslut även kondensröret för att leda bort kondensvattnet. Röret behöver ledas lodrätt uppåt för att räcka 600 mm från apparatens underkant.

Anslut takkassetten till 230V/1. Kapslingsklassen är IP20.

När installationen av takkassetten är klar monteras frontpanelen på, den ska placeras under undertaket. Om undertak saknas kan takkassetten även monteras synligt. Välj i det fallet helst till ett vitt plåthölje, KIC.

Reglering

Vi har två olika modeller av Skystar AC. De regleras på olika sätt:

Skystar SK-AC regleras med en separat, väggmonterad reglerpanel.

Dessutom har vi en modell som du kan koppla upp mot Modbus, Skystar SK-AC-MB. Kretskort finns inbyggt. MB-modellen kan även regleras med reglerpanelen TMB2 eller den trådlösa fjärrkontrollen RT03. Både TMB2 och RT03 är separata tillbehör. För att ta emot signalerna från fjärrkontrollen behöver du komplettera konvektorn med en IR mottagare.

Mer information om reglerutrustningarna hittar du under Tillbehör.

Tillbehör

Reglerutrustning till Skystar AC	Art. kod	RSK
Reglerpanel 0-1-2-3	WM3V	6707871
Reglerpanel 0-1-2-3, elektronisk termostat och hastighetsväljare	WMT	6707868
Reglerpanel 0-1-2-3 + termostat och automatisk hastighet	WMS	6974281
Reglerpanel 0-1-2-3 + termostat och hastighetsväljare	T2T	6707854
Termostat och automatisk hastighet, kombinera med UPAU	WMAU	6707869
Termostat, display, manuell/automatisk hastighet, Wifi, för SK-AC-MB eller UPAU	TMB2	6774048
Drivmodul Master/Slav, för WMAU och TMB2	UPAU	6707870
Fjärrkontroll, kräver mottagarenhet, för SK-AC-MB	RT03	6707847
Mottagarenhet för fjärrkontroll, passar SK-AC-MB med frontpanel HTA	RCS	6707876
Mottagarenhet för fjärrkontroll, passar SK-AC-MB med frontpanel MD	RS	6707859
Temperaturgivare för vattenbatteri	NTC	6707846

Ventilsatser till Skystar	Art. kod	RSK	Dimension
Ventilsats med tryckoberoende ventil och termoställdon, 230V	FVIN10.2	4939013	DN10
Ventilsats med tryckoberoende ventil och termoställdon, 230V	FVIN15LF.2	4939014	DN15
Ventilsats med tryckoberoende ventil och termoställdon, 230V	FVIN15.2	4939015	DN15
Ventilsats med tryckoberoende ventil och termoställdon, 230V	FVIN15HF.2	4939016	DN15
Ventilsats med tryckoberoende ventil och termoställdon, 230V	FVIN20.2	4939017	DN20
Ventilsats med tryckoberoende ventil och termoställdon, 230V	FVIN20HF.2	4939018	DN20
Ventilsats med tryckoberoende ventil och termoställdon, 230V	FVIN25.2	4939019	DN25
2-vägs ventilsats, Kvs 1,8, med 230V ställdon	FVV15.2	6728321	DN15
2-vägs ventilsats, Kvs 2,5 med 230V ställdon	FVV20.2	6727593	DN20

Tillbehör till Skystar AC	Art. kod	RSK
Frontpanel i vit ABS plast, kulör RAL9003, passar SK 02–36	HTA600	6707873
Frontpanel i vit ABS plast, kulör RAL9003, passar SK 42–56	HTA800	6707874
Frontpanel i vit metall, kulör RAL9003, passar SK 02–36	MD600	6707881
Frontpanel i vit metall, kulör RAL9003, passar SK 42–56	MD800	6707893
Plåthölje, passar SK 02–36	KIC60	6750068
Plåthölje, passar SK 42–66	KIC80	6750069
Tilluftssats, för direkt luftinblåsning via front, diameter 150 mm, passar SK 02–36	PRT600	6707877
Tilluftssats, för direkt luftinblåsning via front, diameter 180 mm, passar SK 42–56	PRT800	6707878
Luftkanal, för distribution till kanal, diameter 150 mm, passar SK 02–36	CDA600	6707879
Luftkanal, för distribution till kanal, diameter 180 mm, passar SK 42–56	CDA800	6707880
Luftkanal, för tilluftsanslutning, finns endast för SK 0–3	CAP	6707851

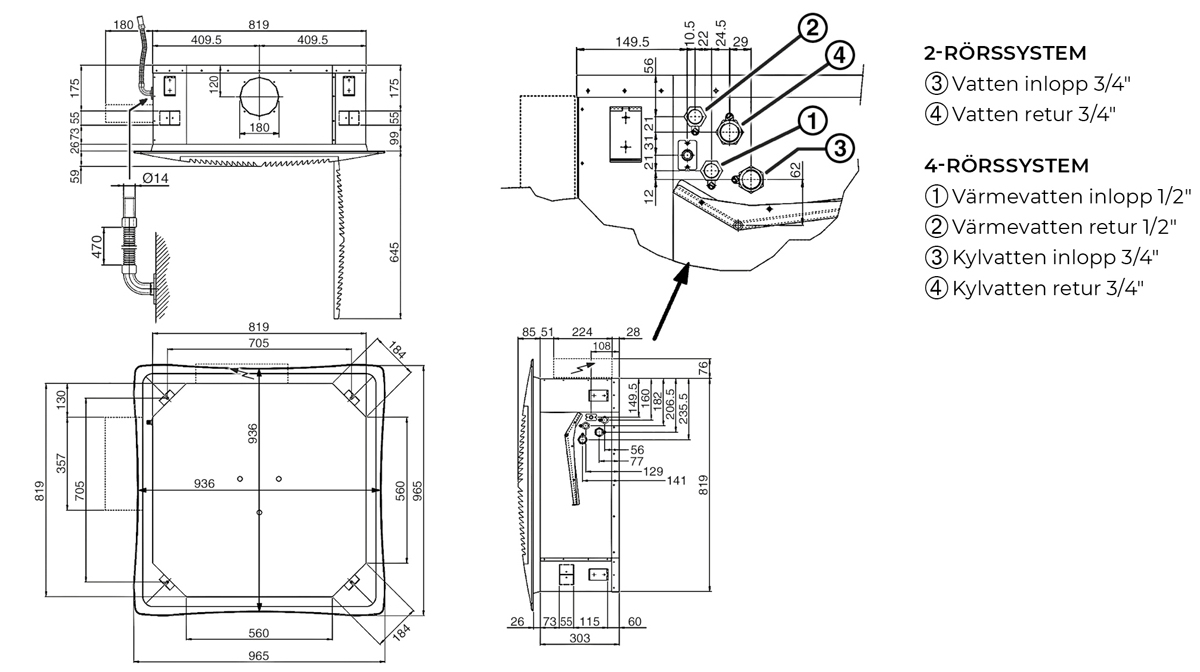

Måttskisser inkl. HTA-front

Skystar AC inkl. HTA-front / stl. 02–36

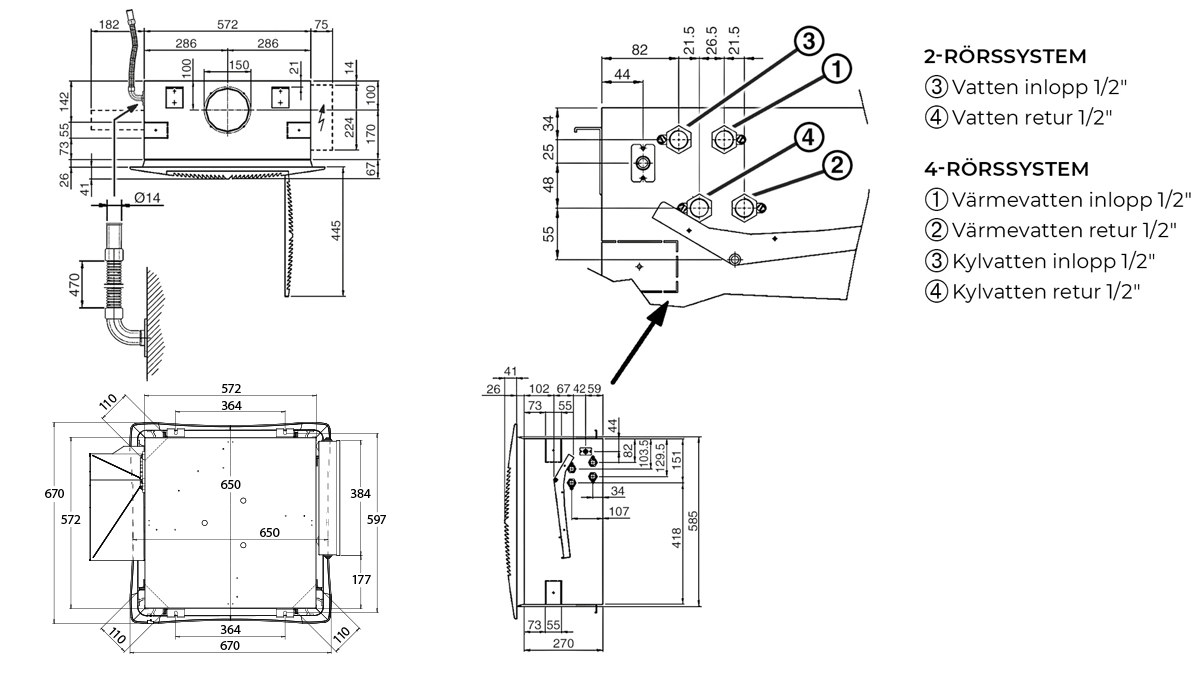

Dimensioner för Skystar AC – stl. 02-36 – inkl. HTA-front

Skystar AC inkl. HTA-front / stl. 42–66

Vikter

Modell fläktkonvektor / frontpanel	SK-AC 02–12 / HTA600	SK-AC 04–36 / HTA600	SK-AC 42 / HTA800	SK-AC 44–66 / HTA800
Fläktkonvektor	22	24	36	39
Fläktkonvektor + emballage	28	30	44	47
HTA-front	2,5	2,5	6	6
HTA-front + emballage	3,5	3,5	10	10

Vikt i kg

Dimensioner emballage

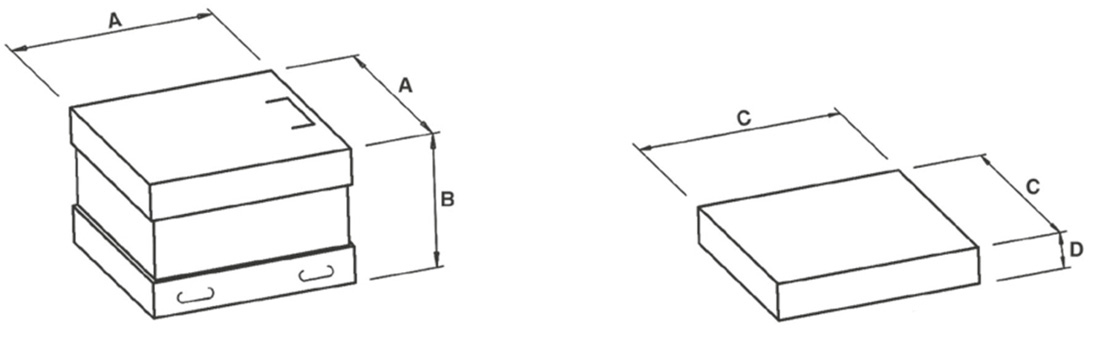

Emballage Skystar – dimensioner

Modell fläktkonvektor / frontpanel	SK-AC 02–36 / HTA600	SK-AC 42–66 / HTA800
A – emballage fläktkonvektor	790	1050
B – emballage fläktkonvektor	350	400
C – emballage HTA-front	750	1000
D – emballage HTA-front	150	200

Mått i mm

Vatteninnehåll och inbyggnadsdjup

Skystar AC med 2-rörssystem	SK-AC 02	SK-AC 12	SK-AC 22–32	SK-AC 42	SK-AC 52–62
Vatteninnehåll (l)	0,8	1,4	2,1	3,0	4,0
Inbyggnadsdjup (mm)	296	296	296	329	329

Skystar AC med 4-rörssystem	SK-AC 04	SK-AC 14–24	SK-AC 26	SK-AC 34	SK-AC 36	SK-AC 44–54	SK-AC 56	SK-AC 64	SK-AC 66
Vatteninnehåll, kylbatteri (l)	1,0	1,4	1,7	1,4	1,7	3,0	3,6	3,0	3,6
Vatteninnehåll, värmebatteri (l)	0,6	0,7	0,5	0,7	0,5	1,4	1,0	1,4	1,1
Inbyggnadsdjup (mm)	296	296	296	296	296	329	329	329	329

Måttskisser inkl. MD-front

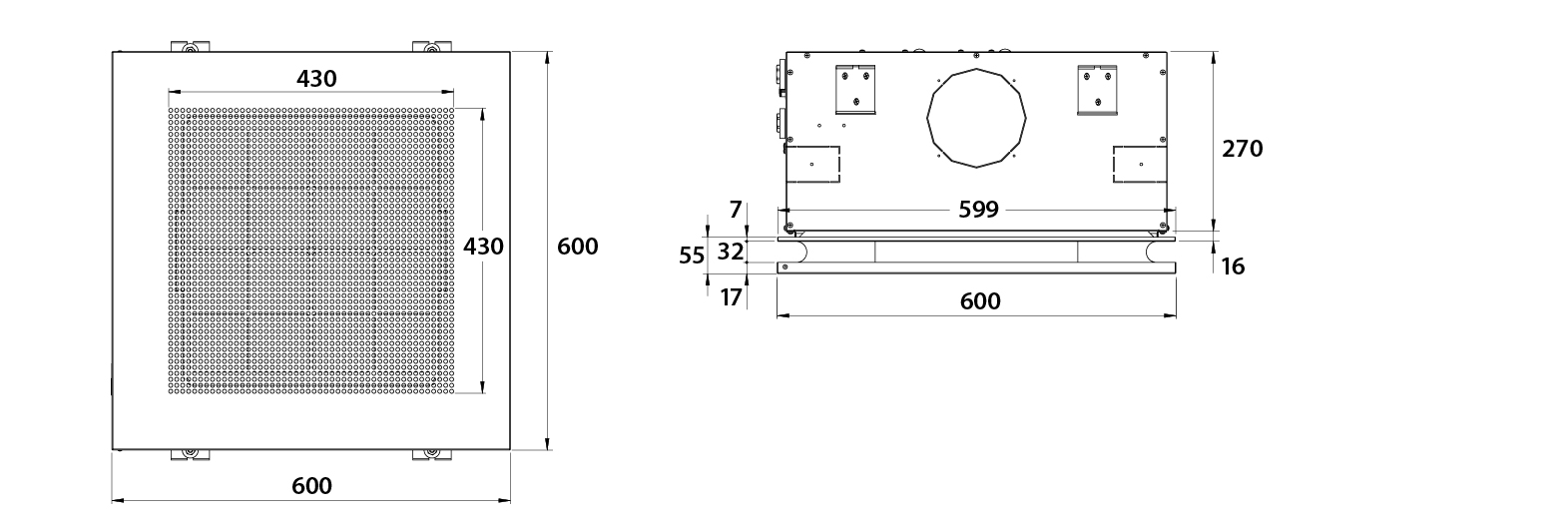

Skystar AC med frontpanel MD600

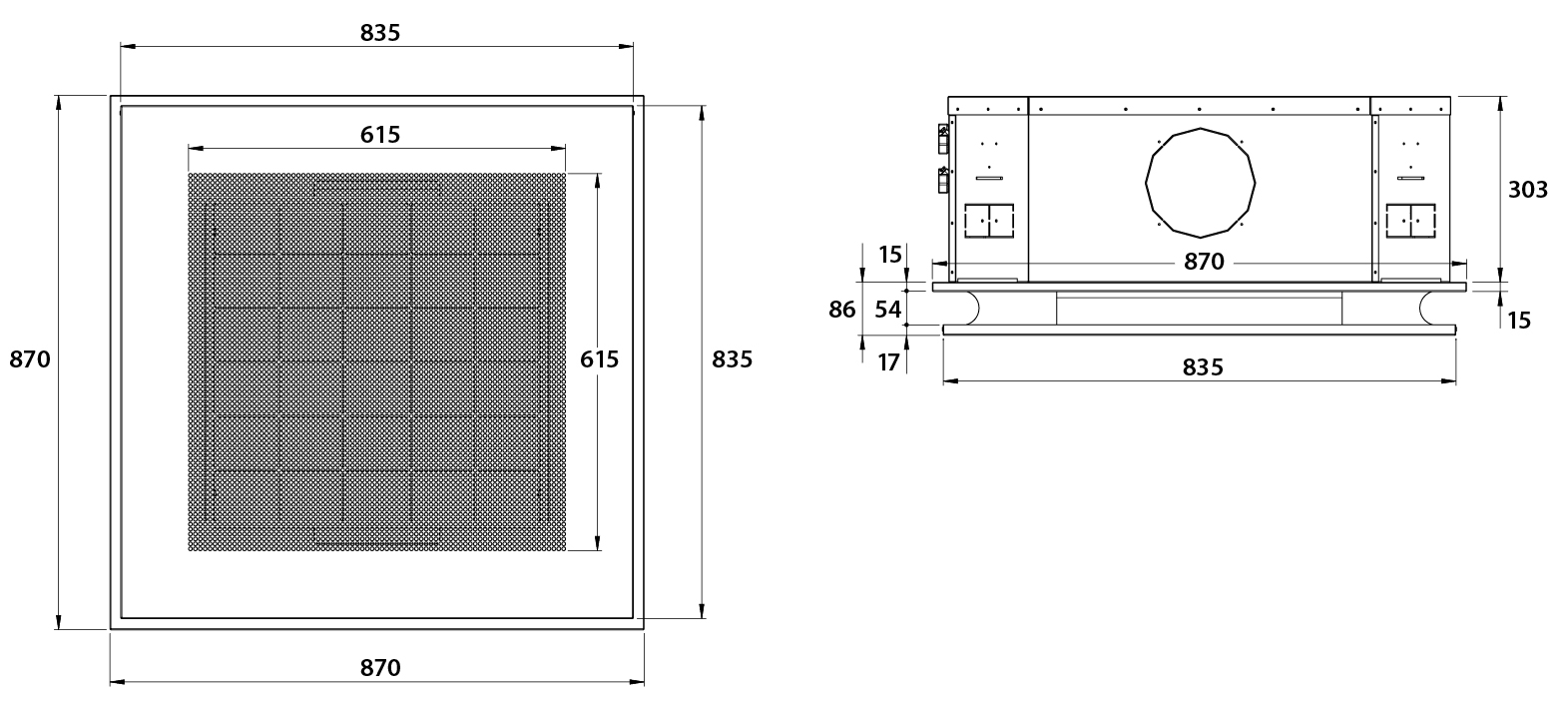

Skystar AC med frontpanel MD800

Fler måttangivelser för själva kassetten finns under Måttskisser inkl. HTA-front.

Vikter

Modell fläktkonvektor / frontpanel	SK-AC 02–12 / MD600	SK-AC 04–36 / MD600	SK-AC 42 / MD800	SK-AC 44–66 / MD800
Fläktkonvektor	22	24	36	39
Fläktkonvektor + emballage	28	30	44	47
MD-front	5,5	5,5	12	12
MD-front + emballage	7,5	7,5	13	13

Vikt i kg

Dimensioner emballage

Emballage Skystar – dimensioner

Modell fläktkonvektor / frontpanel	SK-AC 02–36 / MD600	SK-AC 42–66 / MD800
A – emballage fläktkonvektor	790	1050
B – emballage fläktkonvektor	350	400
C – emballage MD-front	800	1000
D – emballage MD-front	150	150

Mått i mm

Vatteninnehåll och inbyggnadsdjup

Skystar AC med 2-rörssystem	SK-AC 02	SK-AC 12	SK-AC 22–32	SK-AC 42	SK-AC 52–62
Vatteninnehåll (l)	0,8	1,4	2,1	3,0	4,0
Inbyggnadsdjup (mm)	296	296	296	329	329

Skystar AC med 4-rörssystem	SK-AC 04	SK-AC 14–24	SK-AC 26	SK-AC 34	SK-AC 36	SK-AC 44–54	SK-AC 56	SK-AC 64	SK-AC 66
Vatteninnehåll, kylbatteri (l)	1,0	1,4	1,7	1,4	1,7	3,0	3,6	3,0	3,6
Vatteninnehåll, värmebatteri (l)	0,6	0,7	0,5	0,7	0,5	1,4	1,0	1,4	1,1
Inbyggnadsdjup (mm)	296	296	296	296	296	329	329	329	329
