Savana AC

Fläktluftvärmare

Tekniska data

Art. kod, med G-front	RSK, med G-front	Art. kod, utan front	RSK, utan front	Ström (A)	Luftmängd (m³/s)	Luftmängd (m³/h)	Effekt (kW)*	Utg.luft temp.(C)*	Effekt (kW)**	Utg.luft temp.(C)**	Ljudnivå*** (dB(A))
SAV12GN	6703358	SAV12N	6703356	0,65	0,36	1313	12,1	45,1	7,3	32,3	50,5
SAV22GN	6703366	SAV22N	6703364	0,95	0,59	2133	19,0	44,1	11,1	31,4	55,4
SAV42GN	6703374	SAV42N	6703372	2,00	1,20	4336	40,3	45,0	24,5	32,5	61,2
SAV62GN	6703382	SAV62N	6703380	3,00	1,62	5839	53,2	44,4	31,9	31,9	64,2
SAV13GN	6703362	SAV13N	6703360	0,65	0,32	1154	14,8	56,2	9,4	39,8	51,4
SAV23GN	6703370	SAV23N	6703368	0,95	0,55	1981	24,0	55,0	15,0	38,7	55,1
SAV43GN	6703378	SAV43N	6703376	2,00	1,13	4054	48,4	54,8	30,2	38,6	60,9
SAV63GN	6703386	SAV63N	6703384	3,20	1,46	5261	63,8	55,2	40,1	39,0	65,1

* Värmevatten 80/60/15° C ** Värmevatten 60/40/15° C *** Ljudtrycksnivå enligt ISO3741 på 5 m avstånd, riktningsfaktor Q = 2, absorptionsarea = 200 m² Sabine. Tolerans ±2 dB(A).

Installation

Montera Savana AC på väggen eller i taket. Med konsolen SAVHN kan fläktluftvärmaren monteras i 3 olika riktningar; rak, 15° eller 30° vinkel. Säkerställ först att väggen eller det tak, som konsolen ska fästas i, är rak och klarar av vikten. Vid montering i taket kan du alternativt pendla fläktluftvärmaren i takpendelfästet TPF8. Både konsolen och takpendelfästet är tillbehör.

Elanslutning: Anslut Savana AC till 230V/1 max 10A mot inkommande plint.

Vattenanslutning: Anslutningen till vatten är vändbar; gör anslutningen på antingen höger eller vänster sida av fläktluftvärmaren.

Alla motorer har ett inbyggt internkopplat överhettningsskydd.

Reglering

Reglera fläktmotorn med hjälp av t.ex. en 5-stegstrafo. Välj trafo efter märkeffekt på apparaten. Vi rekommenderar reglerautomatik AFR, det är både en termostat och 5-stegstransformator i ett. Med AFR kan du välja varvtal själv, eller låta reglerautomatiken välja varvtal utifrån temperaturskillnaden mellan är- och börvärde.

Vill du ha en mer avancerad styrenhet väljer du istället AirGenio. Den kan även kopplas upp mot Modbus.

Efter att du har valt reglerenhet väljer du ventil. Välj en ventil utifrån vad som passar reglerutrustningen, fläktluftvärmarens storlek samt aktuellt flöde.

Läs mer om reglerutrustning som passar Savana AC under Tillbehör.

Tillbehör

AirGenio reglering	Variant	Art. kod	RSK
Reglering för fläktluftvärmare med AC-fläkt	AC, 4A, Master	SCAC504	6704609
Reglering för fläktluftvärmare med AC-fläkt	AC, 4A, Slav	SCAC504S	–
Reglering för fläktluftvärmare med AC-fläkt	AC, 7A, Master	SCAC507	6704610
Reglering för fläktluftvärmare med AC-fläkt	AC, 7A, Slav	SCAC507S	–
Reglering för fläktluftvärmare med AC-fläkt	AC, 16A, Master	SCAC516	6704611
Reglering för fläktluftvärmare med AC-fläkt	AC, 16A, Slav	SCAC516S	–

Övrig reglerutrustning	Art.kod	RSK
Reglerautomatik 2,5 A, 5 fläktsteg, automatisk och termostat	AFR25	6704679
Reglerautomatik 5,0 A, 5 fläktsteg, automatisk och termostat	AFR50	6704681
Termostat, IP54, invändig	SR101I	6727477
Termostat, IP54, utvändig	SR101U	6727478
5-stegstrafo 1 A	VR0,8	6729995
5-stegstrafo 2,2 A	VR2,2	6729997
5-stegstrafo 3,0 A	VR3	6729998
5-stegstrafo 5,0 A	VR5	6729999
VENTILER:
Konstantflödesventil, DN15, flöde 88 – 470 l/h	TACP15	6704516
Konstantflödesventil, DN20, flöde 210 – 1150 l/h	TACP20	6704518
Konstantflödesventil, DN25, flöde 370 – 2150 l/h	TACP25	6704519
Konstantflödesventil, DN32, flöde 800 – 3700 l/h	TACP32	6704520
2-vägs reglerventil, DN15, Kvs 1,8	VV15.2	6750078
2-vägs reglerventil, DN20, Kvs 2,5	VV20.2	6750079
2-vägs reglerventil, DN25, Kvs 3,3	VV25.2	6750080
2-vägs reglerventil, DN32, Kvs 4,1	VV32.2	–
3-vägs blandningsventil, DN20, Kvs 4,5	VV20.3	6704605
3-vägs blandningsventil, DN25, Kvs 4,6	VV25.3	6704606

Ventilsats VIM	Art.kod	RSK	Ventil	Ställdon	Kulventil
Ventilsats, DN15, 44 – 245 l/h, modulerande	VIM15LF.2	6704599	TACP15LF	TAS160	KULV15
Ventilsats, DN15, 88 – 470 l/h, modulerande	VIM15.2	6704600	TACP15	TAS160	KULV15
Ventilsats, DN20, 210 – 1150 l/h, modulerande	VIM20.2	6704601	TACP20	TAS160	KULV20
Ventilsats, DN25, 370 – 2150 l/h, modulerande	VIM25.2	6704602	TACP25	TAS160	KULV25
Ventilsats, DN32, 800 – 3700 l/h, modulerande	VIM32.2	6704603	TACP32	TAS160	KULV32

Ventilsats FVIN	Art.kod	RSK	Dimension	Flöde (l/h)
Ventilsats med tryckoberoende ventil och termoställdon, 230V	FVIN10.2	4939013	DN10	19,5 – 203
Ventilsats med tryckoberoende ventil och termoställdon, 230V	FVIN15LF.2	4939014	DN15	30,6 – 310
Ventilsats med tryckoberoende ventil och termoställdon, 230V	FVIN15.2	4939015	DN15	47,1 – 562
Ventilsats med tryckoberoende ventil och termoställdon, 230V	FVIN15HF.2	4939016	DN15	146 – 1130
Ventilsats med tryckoberoende ventil och termoställdon, 230V	FVIN20.2	4939017	DN20	197 – 1210
Ventilsats med tryckoberoende ventil och termoställdon, 230V	FVIN20HF.2	4939018	DN20	202 – 1680
Ventilsats med tryckoberoende ventil och termoställdon, 230V	FVIN25.2	4939019	DN25	215 – 2150

Ventilsats FVV	Art.kod	RSK	Dimension	KVS
Ventilsats med 2-vägs ventil och termoställdon, 230V NC	FVV10.2	–	DN10	1,5
Ventilsats med 2-vägs ventil och termoställdon, 230V NC	FVV15.2	6728321	DN15	1,8
Ventilsats med 2-vägs ventil och termoställdon, 230V NC	FVV20.2	6727593	DN20	2,5
Ventilsats med 2-vägs ventil och termoställdon, 230V NC	FVV25.2	–	DN25	3,3
Ventilsats med 2-vägs ventil och termoställdon, 230V NC	FVV32.2	–	DN32	4,1

Fronter	SAV12/13, RSK	SAV22/23, RSK	SAV42/43, RSK	SAV62/63, RSK

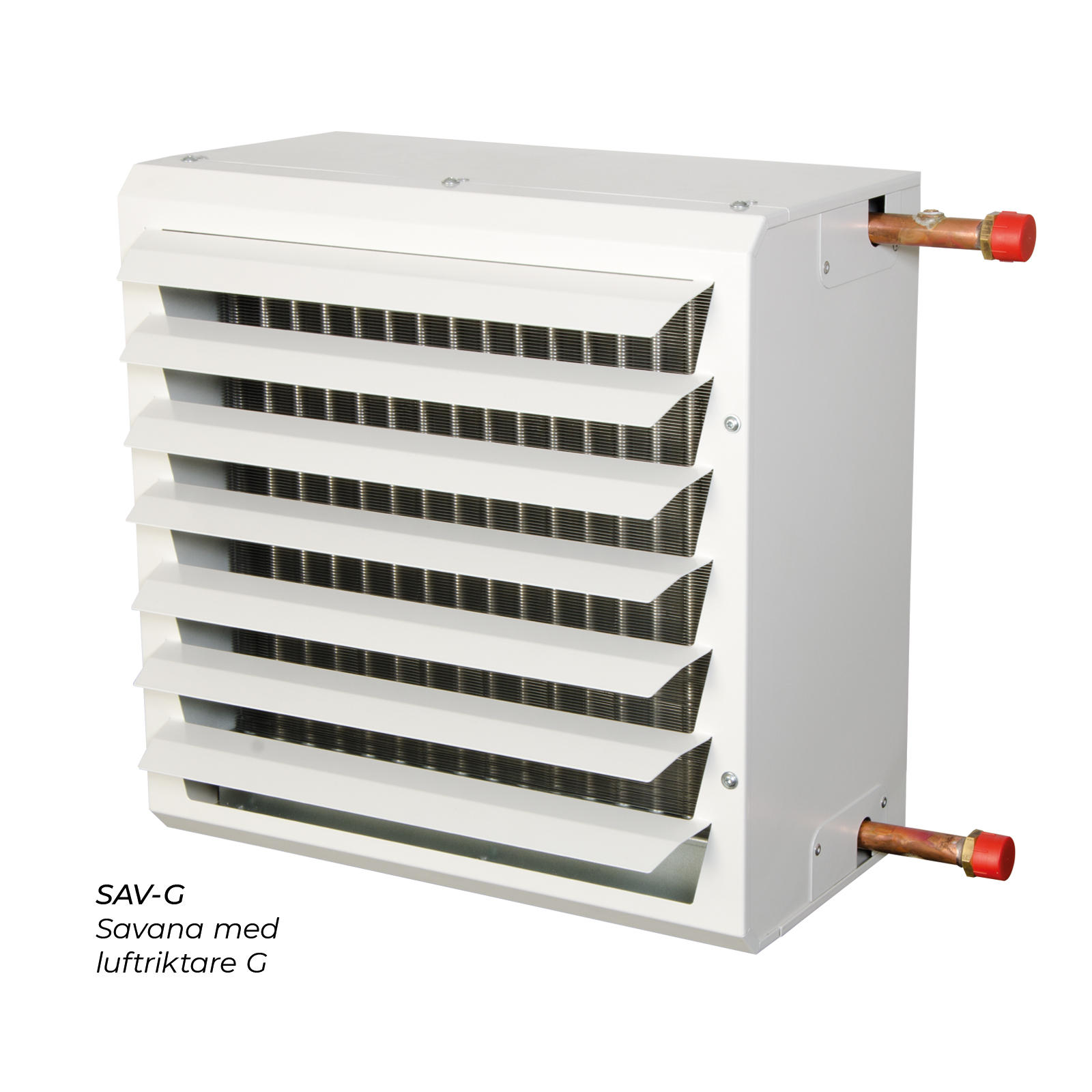

Front med horisontella lameller, justering av luften i höjdled. Ingår i SAVG.	SAVG1N, 6704747	SAVG2N, 6704748	SAVG4N, 6704749	SAVG6N, 6704750
Front med vertikala lameller, justering av luften i sidled	SAVV1N, 6704766	SAVV2N, 6704767	SAVV4N, 6704768	SAVV6N, 6704769
Front med Jet dysor, ger extra lång kastlängd	SAVD1N, 6704739	SAVD2N, 6704740	SAVD4N, 6704741	SAVD6N, 6704742
Front med Straw-system, ger laminärt flöde = långt flöde	SAVS1N, 6704762	SAVS2N, 6704763	SAVS4N, 6704764	SAVS6N, 6704765
Front med diffusor, blåser i 4 riktningar	SAVF1N, 6704743	SAVF2N, 6704744	SAVF4N, 6704745	SAVF6N, 6704746
Front med aluminium lameller, justering av luften i höjdled	SAVA1N, 6704735	SAVA2N, 6704736	SAVA4N, 6704737	SAVA6N, 6704738
Extra luftriktare i aluminium, justering av luften i sidled	SAVN1N, 6704758	SAVN2N, 6704759	SAVN4N, 6704760	SAVN6N, 6704761

Övriga tillbehör	Art.kod	RSK
Monteringskonsol som passar SAV12/13	SAVH1N	6704751
Monteringskonsol som passar SAV22/23	SAVH2N	6704752
Monteringskonsol som passar SAV42/43	SAVH4N	6704753
Monteringskonsol som passar SAV62/63	SAVH6N	6704754
Takpendelfäste, max 1 m	TPF8	6726404
Filter till SAV12/13	FISAV1G2	6724131
Filter till SAV22/23	FISAV2G2	6724133
Filter till SAV42/43	FISAV4G2	6724134
Filter till SAV62/63	FISAV6G2	6724135
Blandningsskåp till SAV22/23	SAVMIX2N	6704755
Blandningsskåp till SAV42/43	SAVMIX4N	6704756
Blandningsskåp till SAV62/63	SAVMIX6N	6704757
Ytterväggsgaller till SAV22/23	SAVIN2	6704523
Ytterväggsgaller till SAV42/43	SAVIN4	6704524
Ytterväggsgaller till SAV62/63	SAVIN6	6704525

Måttskisser

Dimensioner Savana AC

Dimensioner Savana inkl konsoller

Modell	A	B	C	D	E	F	G x 2	G x 3	H	Vikt
SAV12N	455	408	383	350	250	470	3/4"	1"	100	16
SAV13N	455	408	383	350	250	470	3/4"	1"	100	18
SAV23N	555	508	483	350	280	500	3/4"	1"	100	24
SAV43N	755	708	683	350	280	500	3/4"	1"	100	36
SAV63N	855	808	783	350	280	500	1"	1 1/4"	100	47
SAV22N	555	508	483	350	280	500	3/4"	1"	100	22
SAV42N	755	708	683	350	280	500	3/4"	1"	100	34
SAV62N	855	808	783	350	280	500	1"	1 1/4"	100	45

Längder i mm. Dimensioner (G) är i tum. Vikt är i kg, och gäller utan front och utan vatten.
