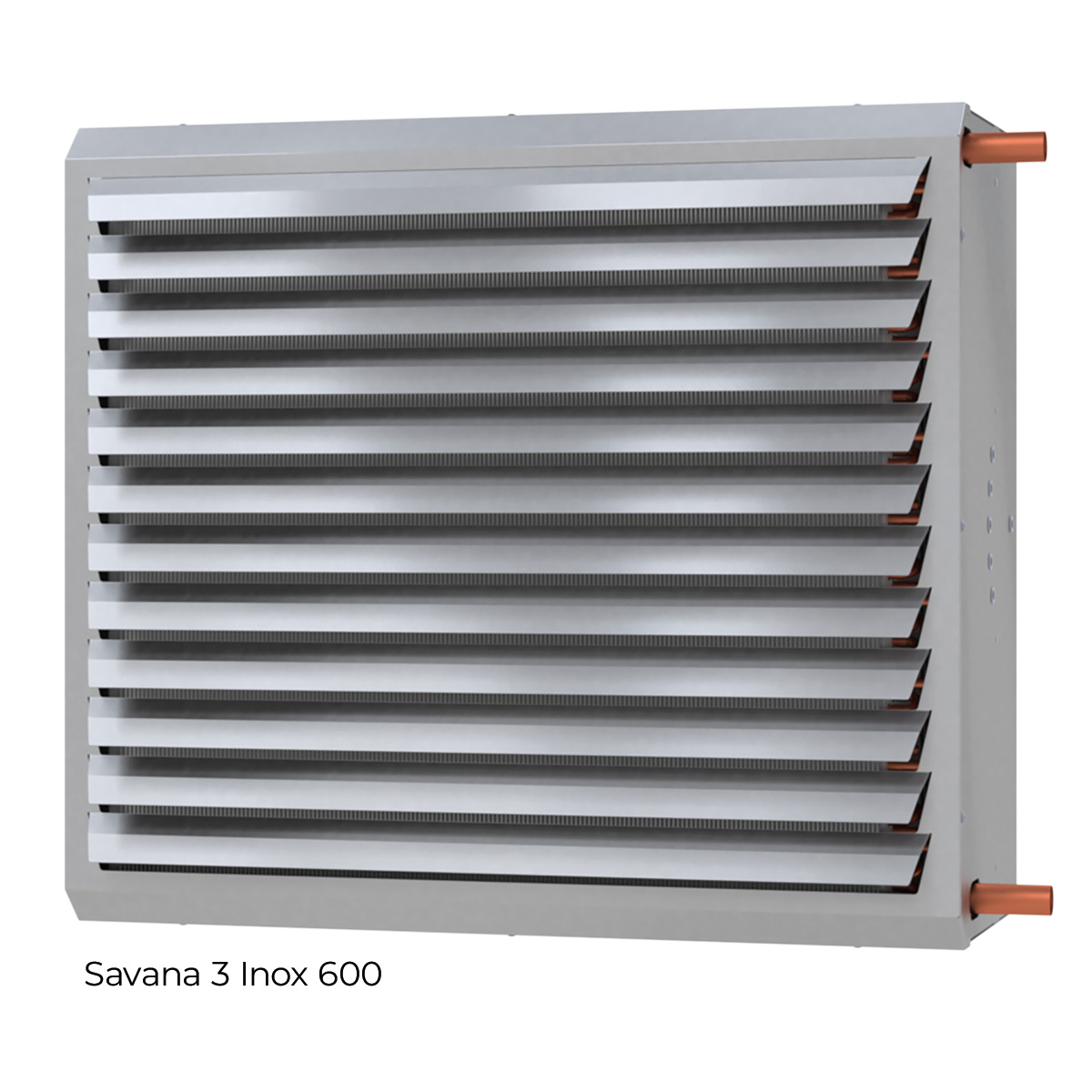

Tekniska data
| Savana 3 Inox, 2-radig | SAV322GNX | SAV342GNX | SAV362GNX | |
|---|---|---|---|---|
| RSK | 6702068 | 6702069 | 6702071 | |
| Luftflöde (m³/h) | 1,5 V* | 650 | 1200 | 1700 |
| 6 V* | 1800 | 3100 | 4600 | |
| 10 V* | 2600 | 4700 | 7000 | |
| Ström (A) | 1,5 V* | 0,10 | 0,17 | 0,23 |
| 6 V* | 0,60 | 0,50 | 0,85 | |
| 10 V* | 1,50 | 1,40 | 2,60 | |
| Ljudnivå (dBA) | 1,5 V* | 13,8 | 18,7 | 24,8 |
| 6 V* | 37,5 | 40,8 | 48,4 | |
| 10 V* | 45,6 | 51,4 | 58,4 | |
| Vid 80/60/15°C | ||||
| Effekt (kW) | 17,6 | 34,0 | 46,7 | |
| Utg. lufttemp. (°C) | 36,2 | 36,7 | 35,5 | |
| Vattenflöde (m³/h) | 0,82 | 1,52 | 2,14 | |
| Tryckfall (kPa) | 9,9 | 10,6 | 10,3 | |
| Vid 60/40/15°C | ||||
| Effekt (kW) | 10,7 | 20,8 | 28,5 | |
| Utg. lufttemp. (°C) | 27,3 | 27,7 | 26,8 | |
| Vattenflöde (m³/h) | 0,47 | 0,88 | 1,22 | |
| Tryckfall (kPa) | 3,8 | 4,1 | 3,9 |
* Styrspänning (V)
_Ljudnivå uppmätt på 5 m avstånd, riktningsfaktor Q = 2
__Maximal drifttemperatur på vattnet +_110° C
Maximalt drifttryck 1,6 MPa
Installation
Savana 3 Inox uppfyller korrosivitetsklass C5. Det innebär att den kan placeras i lokaler med hög korrosivitet, till exempel biltvättar.
Fläktluftvärmaren kan lika väl monteras på väggen som i taket. Oavsett var den placeras rekommenderar vi en installationshöjd på minst 2,5 m från golvet. Generellt kan man säga att det även behöver vara minst 50 cm fri yta runt om.
Väggmontering: Vid montering på vägg använder du konsol SAV3HNX. Konsolen är ett tillbehör, det beställs separat. Storleken på konsolen är universell, samma modell passar alla storlekar av Savana 3 Inox. Säkerställ innan montering att väggen som konsolen ska fästas i är rak och klarar vikten.

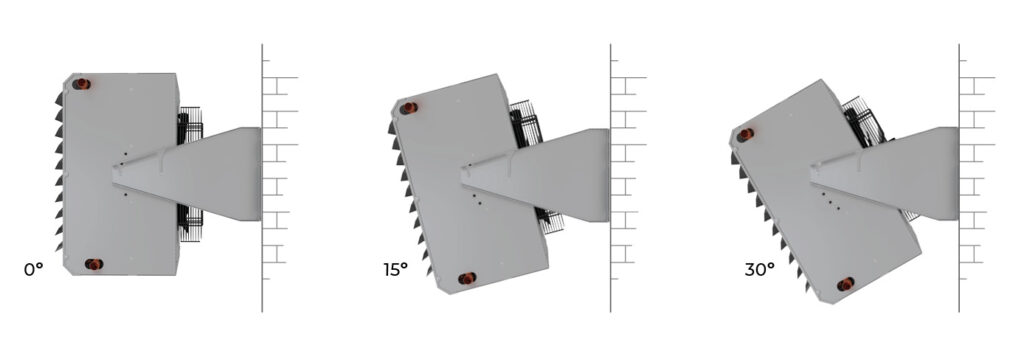

Fläktluftvärmaren hängs på konsolen ovanifrån. Sedan skruvas den fast i en av 3 olika vinklar; med fronten rakt fram (0°), eller med 15° alt. 30° vinkel i förhållande till montageytan. Du kan även finjustera luftriktningen genom att vinkla frontens luftriktare.
Takmontering: Vid takinstallation monteras fläktluftvärmaren antingen med takpendelfäste TPF8 eller med M8 gängstänger. TPF8 är ett tillbehör, det beställs separat. Säkerställ innan montering att taket som fläktluftvärmaren ska hänga i klarar vikten. Använd infästningar av hög kvalitet.
Elanslutning: Anslut EC-fläktmotorn till spänning 230 V / 50-60 Hz och 0–10 V styrsignal.
Vattenanslutning: Enheten kan installeras med vattenanslutningen åt höger eller vänster sida. Observera att anslutningsrören på Savana 3 Inox har slät rörände, lämpad för t.ex. presskoppling.
Placera alltid fläktluftvärmaren inomhus, med omgivningstemperaturer från +5°C upp till +35°C. Relativ luftfuktighet kan vara upp till 90%. Luften som passerar aggregatet ska vara fri från grova partiklar av damm eller fett. Motståndet mot grövre dammpartiklar kan ökas med filter.
Läs manualen noga innan installationen påbörjas.
Reglering
Fläktmotorns hastighet reglerar du med 0–10V. Det finns flera olika reglerenheter som passar Savana 3 Inox. Vi rekommenderar AFR-EC eller LVR3. Båda kan reglera flera fläktluftvärmare parallellt. Placera dock max 5 EC-fläktar i parallell drift till en 0-10V signal. Notera att alla bör ha sin egen kabel direkt till regulatorn. Efter att ha valt reglerenhet väljer du ventil. Välj ventil utifrån vad som passar reglerutrustningen, fläktluftvärmarens storlek samt aktuellt flöde. Om Savana 3 Inox placeras i en lokal med hög korrosivitet, var då uppmärksam på om reglerenheten är anpassad för samma typ av miljö eller inte. Till exempel har AFR-EC kapslingsklass IP54, är spolbar och kan placeras i en tvätthall. LVR3 däremot har skyddsklass IP20 och placeras alltid i en torr miljö. Läs mer om de olika reglerenheterna under Tillbehör.
Tillbehör
| Reglerutrustning | Art.kod | RSK |
|---|---|---|
| Reglerautomatik, reglerar hastighet. 230V, IP54 | AFR-EC | 6704772 |
| Rumsregulator, reglerar EC-fläktar och ventiler. 230V, IP20 | LVR3 | 6704695 |
| Rumsregulator, reglerar EC-fläktar och ventiler. 24V, IP20 | LVR4 | 6704701 |
| Elektronisk termostat med automatisk hastighetsreglering 0–10 V | WMSECM | 6707872 |
| Ventilsats FVIN | Art.kod | RSK | Dimension | Flöde (l/h) |
|---|---|---|---|---|
| Ventilsats med tryckoberoende ventil och termoställdon, 230V NC | FVIN10.2 | 4939013 | DN10 | 19,5 – 203 |
| Ventilsats med tryckoberoende ventil och termoställdon, 230V NC | FVIN15LF.2 | 4939014 | DN15 | 30,6 – 310 |
| Ventilsats med tryckoberoende ventil och termoställdon, 230V NC | FVIN15.2 | 4939015 | DN15 | 47,1 – 562 |
| Ventilsats med tryckoberoende ventil och termoställdon, 230V NC | FVIN15HF.2 | 4939016 | DN15 | 146 – 1130 |
| Ventilsats med tryckoberoende ventil och termoställdon, 230V NC | FVIN20.2 | 4939017 | DN20 | 197 – 1210 |
| Ventilsats med tryckoberoende ventil och termoställdon, 230V NC | FVIN20HF.2 | 4939018 | DN20 | 202 – 1680 |
| Ventilsats med tryckoberoende ventil och termoställdon, 230V NC | FVIN25.2 | 4939019 | DN25 | 215 – 2150 |
| Ventilsats FVV | Art.kod | RSK | Dimension | KVS |
|---|---|---|---|---|
| Ventilsats med 2-vägs ventil och termoställdon, 230V NC | FVV10.2 | – | DN10 | 1,5 |
| Ventilsats med 2-vägs ventil och termoställdon, 230V NC | FVV15.2 | 6728321 | DN15 | 1,8 |
| Ventilsats med 2-vägs ventil och termoställdon, 230V NC | FVV20.2 | 6727593 | DN20 | 2,5 |
| Ventilsats med 2-vägs ventil och termoställdon, 230V NC | FVV25.2 | – | DN25 | 3,3 |
| Ventilsats med 2-vägs ventil och termoställdon, 230V NC | FVV32.2 | – | DN32 | 4,1 |
| Ventiler | Art.kod | RSK |
|---|---|---|
| 2-vägs reglerventil, DN15, Kvs 1,8 | VV15.2 | 6750078 |
| 2-vägs reglerventil, DN20, Kvs 2,5 | VV20.2 | 6750079 |
| 2-vägs reglerventil, DN25, Kvs 3,3 | VV25.2 | 6750080 |
| 2-vägs reglerventil, DN32, Kvs 4,1 | VV32.2 | – |
| 3-vägs blandningsventil, DN20, Kvs 4,5 | VV20.3 | 6704605 |
| 3-vägs blandningsventil, DN25, Kvs 4,6 | VV25.3 | 6704606 |
| Övriga tillbehör | Art.kod | RSK |
|---|---|---|
| Konsol i stålplåt, för alla storlekar av Savana 3 Inox | SAV3HNX | 6704101 |
| Takpendelfäste, max 1 m | TPF8 | 6726404 |
| Luftfilter till SAV322GNX | FISAV2G2 | 6724133 |
| Luftfilter till SAV342GNX | FISAV4G2 | 6724134 |
| Luftfilter till SAV362GNX | FISAV6G2 | 6724135 |
Måttskisser
Dimensioner Savana 322 Inox
Dimensioner Savana 342 Inox
Dimensioner Savana 362 Inox
Längder i mm.
Vikt
| Modell | SAV322GNX | SAV342GNX | SAV362GNX |
|---|---|---|---|
| Vikt | 22 | 35 | 46 |
Nettovikt är i kg.
Tekniska data
| Savana 3 Inox, 2-radig | SAV322GNX | SAV342GNX | SAV362GNX | |
|---|---|---|---|---|
| RSK | 6702068 | 6702069 | 6702071 | |
| Luftflöde (m³/h) | 1,5 V* | 650 | 1200 | 1700 |
| 6 V* | 1800 | 3100 | 4600 | |
| 10 V* | 2600 | 4700 | 7000 | |
| Ström (A) | 1,5 V* | 0,10 | 0,17 | 0,23 |
| 6 V* | 0,60 | 0,50 | 0,85 | |
| 10 V* | 1,50 | 1,40 | 2,60 | |
| Ljudnivå (dBA) | 1,5 V* | 13,8 | 18,7 | 24,8 |
| 6 V* | 37,5 | 40,8 | 48,4 | |
| 10 V* | 45,6 | 51,4 | 58,4 | |
| Vid 80/60/15°C | ||||
| Effekt (kW) | 17,6 | 34,0 | 46,7 | |
| Utg. lufttemp. (°C) | 36,2 | 36,7 | 35,5 | |
| Vattenflöde (m³/h) | 0,82 | 1,52 | 2,14 | |
| Tryckfall (kPa) | 9,9 | 10,6 | 10,3 | |
| Vid 60/40/15°C | ||||
| Effekt (kW) | 10,7 | 20,8 | 28,5 | |
| Utg. lufttemp. (°C) | 27,3 | 27,7 | 26,8 | |
| Vattenflöde (m³/h) | 0,47 | 0,88 | 1,22 | |
| Tryckfall (kPa) | 3,8 | 4,1 | 3,9 |
* Styrspänning (V)
_Ljudnivå uppmätt på 5 m avstånd, riktningsfaktor Q = 2
__Maximal drifttemperatur på vatten +__110°__C
Maximalt drifttryck 1,6 MPa
_
Installation
Savana 3 Inox uppfyller korrosivitetsklass C5. Det innebär att den kan placeras i lokaler med hög korrosivitet, till exempel biltvättar.
Fläktluftvärmaren kan lika väl monteras på väggen som i taket. Oavsett var den placeras rekommenderar vi en installationshöjd på minst 2,5 m från golvet. Generellt kan man säga att det även behöver vara minst 50 cm fri yta runt om.
Väggmontering: Vid montering på vägg använder du konsol SAV3HNX. Konsolen är ett tillbehör, det beställs separat. Storleken på konsolen är universell, samma modell passar alla storlekar av Savana 3 Inox. Säkerställ innan montering att väggen som konsolen ska fästas i är rak och klarar vikten.
Fläktluftvärmaren hängs på konsolen ovanifrån. Sedan skruvas den fast i en av 3 olika vinklar; med fronten rakt fram (0°), eller med 15° alt. 30° vinkel i förhållande till montageytan. Du kan även finjustera luftriktningen genom att vinkla frontens luftriktare.
Takmontering: Vid takinstallation monteras fläktluftvärmaren antingen med takpendelfäste TPF8 eller med M8 gängstänger. TPF8 är ett tillbehör, det beställs separat. Säkerställ innan montering att taket som fläktluftvärmaren ska hänga i klarar vikten. Använd infästningar av hög kvalitet.
Elanslutning: Anslut EC-fläktmotorn till spänning 230 V / 50-60 Hz och 0–10 V styrsignal.
Vattenanslutning: Enheten kan installeras i valfri riktning. På så sätt väljer du själv om vattenanslutningen ska vara på höger eller vänster sida. Observera att anslutningsrören på Savana 3 Inox har slät rörände, lämpad för t.ex. presskoppling.
Placera alltid fläktluftvärmaren inomhus, med omgivningstemperaturer från +5°C upp till +35°C. Relativ luftfuktighet kan vara upp till 90%. Luften som passerar aggregatet ska vara fri från grova partiklar av damm eller fett. Motståndet mot grövre dammpartiklar kan ökas med filter.
Läs manualen noga innan installationen påbörjas.
Reglering
Fläktmotorns hastighet reglerar du med 0–10V. Det finns flera olika reglerenheter som passar Savana 3 Inox. Vi rekommenderar AFR-EC eller LVR3. Båda kan reglera flera fläktluftvärmare parallellt. Placera dock max 5 EC-fläktar i parallell drift till en 0-10V signal. Notera att alla bör ha sin egen kabel direkt till regulatorn. Efter att ha valt reglerenhet väljer du ventil. Välj ventil utifrån vad som passar reglerutrustningen, fläktluftvärmarens storlek samt aktuellt flöde. Om Savana 3 Inox placeras i en lokal med hög korrosivitet, var då uppmärksam på om reglerenheten är anpassad för samma typ av miljö eller inte. Till exempel har AFR-EC kapslingsklass IP54, är spolbar och kan placeras i en tvätthall. LVR3 däremot har skyddsklass IP20 och placeras alltid i en torr miljö. Läs mer om de olika reglerenheterna under Tillbehör.
Tillbehör
| Reglerutrustning | Art.kod | RSK |
|---|---|---|
| Reglerautomatik, reglerar hastighet. 230V, IP54 | AFR-EC | 6704772 |
| Rumsregulator, reglerar EC-fläktar och ventiler. 230V, IP20 | LVR3 | 6704695 |
| Rumsregulator, reglerar EC-fläktar och ventiler. 24V, IP20 | LVR4 | 6704701 |
| Elektronisk termostat med automatisk hastighetsreglering 0–10 V | WMSECM | 6707872 |
| Ventilsats FVIN | Art.kod | RSK | Dimension | Flöde (l/h) |
|---|---|---|---|---|
| Ventilsats med tryckoberoende ventil och termoställdon, 230V NC | FVIN10.2 | 4939013 | DN10 | 19,5 – 203 |
| Ventilsats med tryckoberoende ventil och termoställdon, 230V NC | FVIN15LF.2 | 4939014 | DN15 | 30,6 – 310 |
| Ventilsats med tryckoberoende ventil och termoställdon, 230V NC | FVIN15.2 | 4939015 | DN15 | 47,1 – 562 |
| Ventilsats med tryckoberoende ventil och termoställdon, 230V NC | FVIN15HF.2 | 4939016 | DN15 | 146 – 1130 |
| Ventilsats med tryckoberoende ventil och termoställdon, 230V NC | FVIN20.2 | 4939017 | DN20 | 197 – 1210 |
| Ventilsats med tryckoberoende ventil och termoställdon, 230V NC | FVIN20HF.2 | 4939018 | DN20 | 202 – 1680 |
| Ventilsats med tryckoberoende ventil och termoställdon, 230V NC | FVIN25.2 | 4939019 | DN25 | 215 – 2150 |
| Ventilsats FVV | Art.kod | RSK | Dimension | KVS |
|---|---|---|---|---|
| Ventilsats med 2-vägs ventil och termoställdon, 230V NC | FVV10.2 | – | DN10 | 1,5 |
| Ventilsats med 2-vägs ventil och termoställdon, 230V NC | FVV15.2 | 6728321 | DN15 | 1,8 |
| Ventilsats med 2-vägs ventil och termoställdon, 230V NC | FVV20.2 | 6727593 | DN20 | 2,5 |
| Ventilsats med 2-vägs ventil och termoställdon, 230V NC | FVV25.2 | – | DN25 | 3,3 |
| Ventilsats med 2-vägs ventil och termoställdon, 230V NC | FVV32.2 | – | DN32 | 4,1 |
| Ventiler | Art.kod | RSK |
|---|---|---|
| 2-vägs reglerventil, DN15, Kvs 1,8 | VV15.2 | 6750078 |
| 2-vägs reglerventil, DN20, Kvs 2,5 | VV20.2 | 6750079 |
| 2-vägs reglerventil, DN25, Kvs 3,3 | VV25.2 | 6750080 |
| 2-vägs reglerventil, DN32, Kvs 4,1 | VV32.2 | – |
| 3-vägs blandningsventil, DN20, Kvs 4,5 | VV20.3 | 6704605 |
| 3-vägs blandningsventil, DN25, Kvs 4,6 | VV25.3 | 6704606 |
| Övriga tillbehör | Art.kod | RSK |
|---|---|---|
| Konsol i stålplåt, för alla storlekar av Savana 3 Inox | SAV3HNX | 6704101 |
| Takpendelfäste, max 1 m | TPF8 | 6726404 |
| Luftfilter till SAV322GNX | FISAV2G2 | 6724133 |
| Luftfilter till SAV342GNX | FISAV4G2 | 6724134 |
| Luftfilter till SAV362GNX | FISAV6G2 | 6724135 |
Måttskisser
Savana 322 Inox
Savana 342 Inox
Savana 362 Inox
Längder i mm.
Vikt
| Modell | SAV312 | SAV313 | SAV322 | SAV323 | SAV342 | SAV343 | SAV362 | SAV363 |
|---|---|---|---|---|---|---|---|---|
| Vikt | 17 | 18 | 22 | 24 | 35 | 38 | 46 | 50 |
Nettovikt är i kg.
