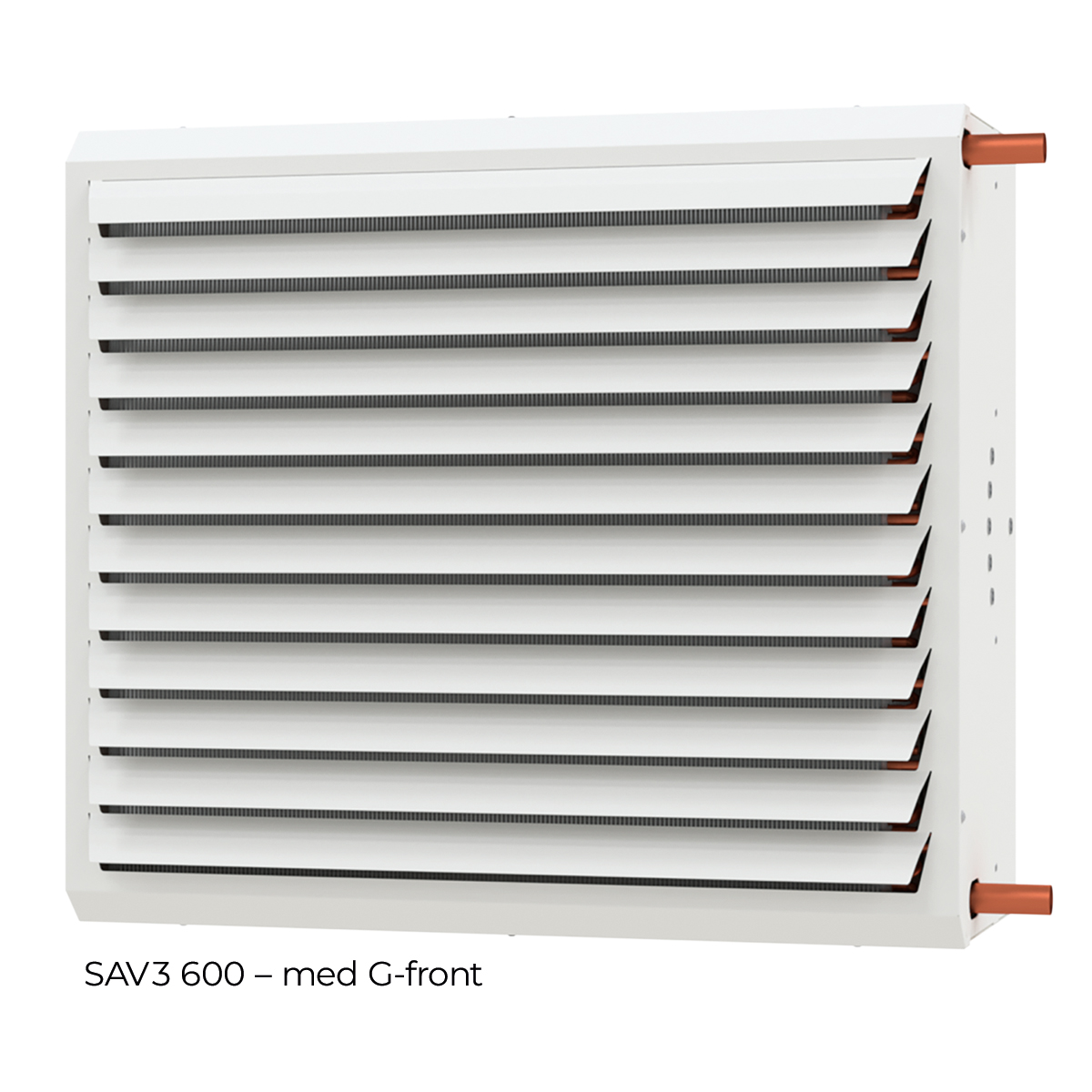

Savana 3

Fläktluftvärmare

Tekniska data

SAVANA 312 – 362		SAV312	SAV322	SAV342	SAV362
RSK, utan front		6702049	6702053	6702058	6702063
RSK, med G-front		6702050	6702055	6702059	6702064
Luftflöde (m³/h)	1,5 V*	300	650	1200	1700
	6 V*	1200	1800	3100	4600
	10 V*	1900	2600	4700	7000
Ström (A)	1,5 V*	0,10	0,10	0,17	0,23
	6 V*	0,55	0,60	0,50	0,85
	10 V*	1,70	1,50	1,40	2,60
Ljudnivå (dBA)	1,5 V*	13,2	13,8	18,7	24,8
	6 V*	42,7	37,5	40,8	48,4
	10 V*	51,4	45,6	51,4	58,4
Vid 80/60/15°C
Effekt (kW)		15,7	23,5	42,5	62,6
Utg. lufttemp. (°C)		40,7	43,1	43,4	42,2
Vattenflöde (m³/h)		0,73	1,09	1,99	2,84
Tryckfall (kPa)		12,2	16,6	12,7	17,5
Vid 60/40/15°C
Effekt (kW)		9,6	14,4	26,0	38,1
Utg. lufttemp. (°C)		29,6	31,4	31,4	30,8
Vattenflöde (m³/h)		0,41	0,63	1,14	1,63
Tryckfall (kPa)		4,5	6,4	4,8	6,6

SAVANA 313 – 363		SAV313	SAV323	SAV343	SAV363
RSK, utan front		6702051	6702056	6702060	6702065
RSK, med G-front		6702052	6702057	6702061	6702066
Luftflöde (m³/h)	1,5 V*	250	550	1050	1550
	6 V*	1000	1600	2850	4300
	10 V*	1700	2250	4300	6500
Ström (A)	1,5 V*	0,10	0,10	0,17	0,23
	6 V*	0,50	0,62	0,50	0,90
	10 V*	1,70	1,50	1,40	2,60
Ljudnivå (dBA)	1,5 V*	12,3	14,6	26,3	22,8
	6 V*	42,8	38,1	40,5	48,8
	10 V*	52,6	45,8	50,6	58,2
Vid 80/60/15°C
Effekt (kW)		20,0	28,8	55,6	80,7
Utg. lufttemp. (°C)		51,0	53,8	54,1	52,6
Vattenflöde (m³/h)		0,91	1,30	2,50	3,64
Tryckfall (kPa)		12,0	11,8	12,4	17,6
Vid 60/40/15°C
Effekt (kW)		12,2	17,8	34,4	50,0
Utg. lufttemp. (°C)		36,0	37,9	38,2	37,3
Vattenflöde (m³/h)		0,53	0,76	1,47	2,14
Tryckfall (kPa)		4,7	4,7	4,9	6,9

* Styrspänning (V)

_Ljudnivå uppmätt på 5 m avstånd, riktningsfaktor Q = 2
__Maximal drifttemperatur på vattnet +_110° C
Maximalt drifttryck 1,6 MPa
All data är uppmätt med luftriktarfront G monterad på fläktluftvärmaren

Installation

Det går lika bra att montera Savana 3 på väggen som i taket. Oavsett var fläktluftvärmaren placeras rekommenderar vi en installationshöjd på minst 2,5 m från golvet. Generellt kan man säga att det även behöver vara minst 50 cm fri yta runt om. Säkerställ innan montering att väggen alt. taket som konsolen ska fästas i är rak och klarar av vikten.

Väggmontering: Vid montering på vägg använder du konsolen SAV3H. SAV3H är ett tillbehör som beställs separat. Storleken på konsolen är universell, samma modell passar alla storlekar av Savana 3.

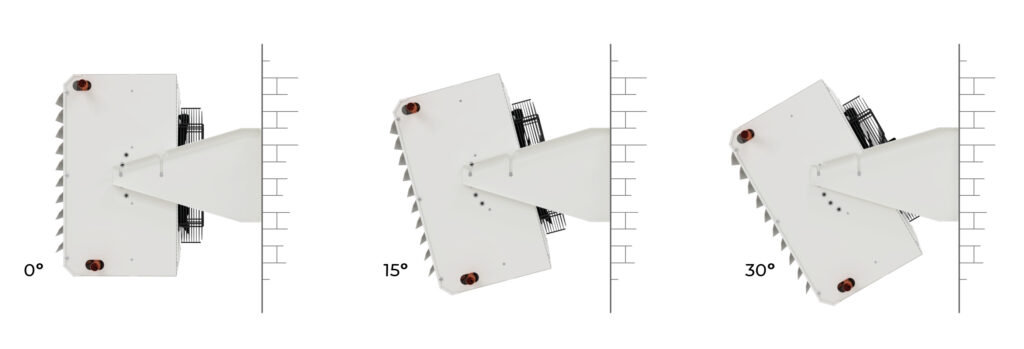

Vid installationen kan du välja mellan 3 olika vinklar för fläktluftvärmaren; rakt fram, eller med 15° alt. 30° vinkel i förhållande till montageytan.

Takmontering: Vid takinstallation monteras fläktluftvärmaren antingen med takpendelfäste TPF8 eller med M8 gängstänger. TPF8 är ett tillbehör som beställs separat.

Elanslutning: Anslut EC-fläktmotorn till spänning 230 V / 50-60 Hz och 0–10 V styrsignal.

Vattenanslutning: Enheten kan installeras i valfri riktning. På så sätt väljer du själv om vattenanslutningen ska vara på höger eller vänster sida. Observera att anslutningsrören på Savana 3 har slät rörände, lämpad för t.ex. presskoppling.

Enheten ska alltid installeras inomhus, i ett torrt utrymme, med omgivningstemperaturer från +5°C upp till +35°C. Relativ luftfuktighet kan vara upp till 80%. Luften som passerar aggregatet ska vara fri från grovt damm, fett, kemiska ångor och andra föroreningar. Kom ihåg att läsa manualen noga innan installationen påbörjas.

Reglering

Fläktmotorns hastighet regleras med 0–10V.

Det finns flera olika reglerenheter att välja mellan för Savana 3. Vi rekommenderar AFR-EC eller LVR3. De kan reglera flera fläktluftvärmare parallellt. Du bör dock ha max 5 EC-fläktar i parallell drift till en 0-10V signal. Notera att alla bör ha sin egen kabel direkt till regulatorn.

Efter att du har valt reglerenhet väljer du ventil. Välj ventil utifrån vad som passar reglerutrustningen, fläktluftvärmarens storlek samt aktuellt flöde.

Du hittar de olika reglerenheterna under Tillbehör.

Tillbehör

Reglerutrustning	Art.kod	RSK
Reglerautomatik, reglerar hastighet. 230V, IP54	AFR-EC	6704772
Rumsregulator, reglerar EC-fläktar och ventiler. 230V, IP20	LVR3	6704695
Rumsregulator, reglerar EC-fläktar och ventiler. 24V, IP20	LVR4	6704701
Elektronisk termostat med automatisk hastighetsreglering 0–10 V	WMSECM	6707872

Ventilsats FVIN	Art.kod	RSK	Dimension	Flöde (l/h)
Ventilsats med tryckoberoende ventil och termoställdon, 230V NC	FVIN10.2	4939013	DN10	19,5 – 203
Ventilsats med tryckoberoende ventil och termoställdon, 230V NC	FVIN15LF.2	4939014	DN15	30,6 – 310
Ventilsats med tryckoberoende ventil och termoställdon, 230V NC	FVIN15.2	4939015	DN15	47,1 – 562
Ventilsats med tryckoberoende ventil och termoställdon, 230V NC	FVIN15HF.2	4939016	DN15	146 – 1130
Ventilsats med tryckoberoende ventil och termoställdon, 230V NC	FVIN20.2	4939017	DN20	197 – 1210
Ventilsats med tryckoberoende ventil och termoställdon, 230V NC	FVIN20HF.2	4939018	DN20	202 – 1680
Ventilsats med tryckoberoende ventil och termoställdon, 230V NC	FVIN25.2	4939019	DN25	215 – 2150

Ventilsats FVV	Art.kod	RSK	Dimension	KVS
Ventilsats med 2-vägs ventil och termoställdon, 230V NC	FVV10.2	–	DN10	1,5
Ventilsats med 2-vägs ventil och termoställdon, 230V NC	FVV15.2	6728321	DN15	1,8
Ventilsats med 2-vägs ventil och termoställdon, 230V NC	FVV20.2	6727593	DN20	2,5
Ventilsats med 2-vägs ventil och termoställdon, 230V NC	FVV25.2	–	DN25	3,3
Ventilsats med 2-vägs ventil och termoställdon, 230V NC	FVV32.2	–	DN32	4,1

Ventiler	Art.kod	RSK
2-vägs reglerventil, DN15, Kvs 1,8	VV15.2	6750078
2-vägs reglerventil, DN20, Kvs 2,5	VV20.2	6750079
2-vägs reglerventil, DN25, Kvs 3,3	VV25.2	6750080
2-vägs reglerventil, DN32, Kvs 4,1	VV32.2	–
3-vägs blandningsventil, DN20, Kvs 4,5	VV20.3	6704605
3-vägs blandningsventil, DN25, Kvs 4,6	VV25.3	6704606

Luftriktarfronter till Savana 312/313	Beskrivning	Storlek	Art.kod	RSK
Front med horisontella lameller i aluminium	För justering av luft i höjdled	1	SAVA31	6704102
Front med vertikal lamell-förlängning i aluminium	För justering av luft i sidled, använd med SAVA31	1	SAVN31	6704118
Front med runda jetdysor / jetutblås	För extra lång kastlängd	1	SAVD31	6704106
Front med 4-vägs utblås	Ger effektiv spridning vid t.ex. takmontering	1	SAVF31	6704110
Front med horisontella lameller	För justering av luft i höjdled, ingår i SAV312G/SAV313G	1	SAVG31	6704114

Luftriktarfronter till Savana 322/323	Beskrivning	Storlek	Art.kod	RSK
Front med horisontella lameller i aluminium	För justering av luft i höjdled	2	SAVA32	6704103
Front med vertikal lamell-förlängning i aluminium	För justering av luft i sidled, använd med SAVA32	2	SAVN32	6704119
Front med runda jetdysor / jetutblås	För extra lång kastlängd	2	SAVD32	6704107
Front med 4-vägs utblås	Ger effektiv spridning vid t.ex. takmontering	2	SAVF32	6704111
Front med horisontella lameller	För justering av luft i höjdled, ingår i SAV322G/SAV323G	2	SAVG32	6704115

Luftriktarfronter till Savana 342/343	Beskrivning	Storlek	Art.kod	RSK
Front med horisontella lameller i aluminium	För justering av luft i höjdled	4	SAVA34	6704104
Front med vertikal lamell-förlängning i aluminium	För justering av luft i sidled, använd med SAVA34	4	SAVN34	6704120
Front med runda jetdysor / jetutblås	För extra lång kastlängd	4	SAVD34	6704108
Front med 4-vägs utblås	Ger effektiv spridning vid t.ex. takmontering	4	SAVF34	6704112
Front med horisontella lameller	För justering av luft i höjdled, ingår i SAV342G/SAV343G	4	SAVG34	6704116

Luftriktarfronter till Savana 362/363	Beskrivning	Storlek	Art.kod	RSK
Front med horisontella lameller i aluminium	För justering av luft i höjdled	6	SAVA36	6704105
Front med vertikal lamell-förlängning i aluminium	För justering av luft i sidled, använd med SAVA36	6	SAVN36	6704121
Front med runda jetdysor / jetutblås	För extra lång kastlängd	6	SAVD36	6704109
Front med 4-vägs utblås	Ger effektiv spridning vid t.ex. takmontering	6	SAVF36	6704113
Front med horisontella lameller	För justering av luft i höjdled, ingår i SAV362G/SAV363G	6	SAVG36	6704117

Alla luftriktarfronter till Savana 3 är tillverkade i stålplåt och epoxylackerade i en vit kulör, RAL9016

Övriga tillbehör	Art.kod	RSK
Konsol, stålplåt, för alla storlekar av Savana 3	SAV3H	6704100
Takpendelfäste, max 1 m	TPF8	6726404
Luftfilter till SAV312/313	FISAV1G2	6724131
Luftfilter till SAV322/323	FISAV2G2	6724133
Luftfilter till SAV342/343	FISAV4G2	6724134
Luftfilter till SAV362/363	FISAV6G2	6724135

Måttskisser

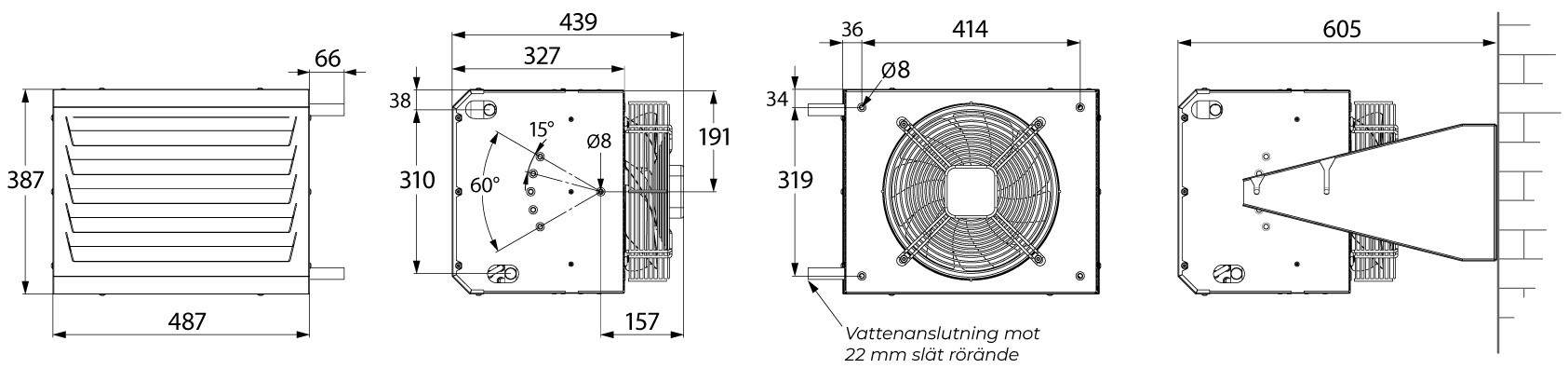

Dimensioner Savana 312/313

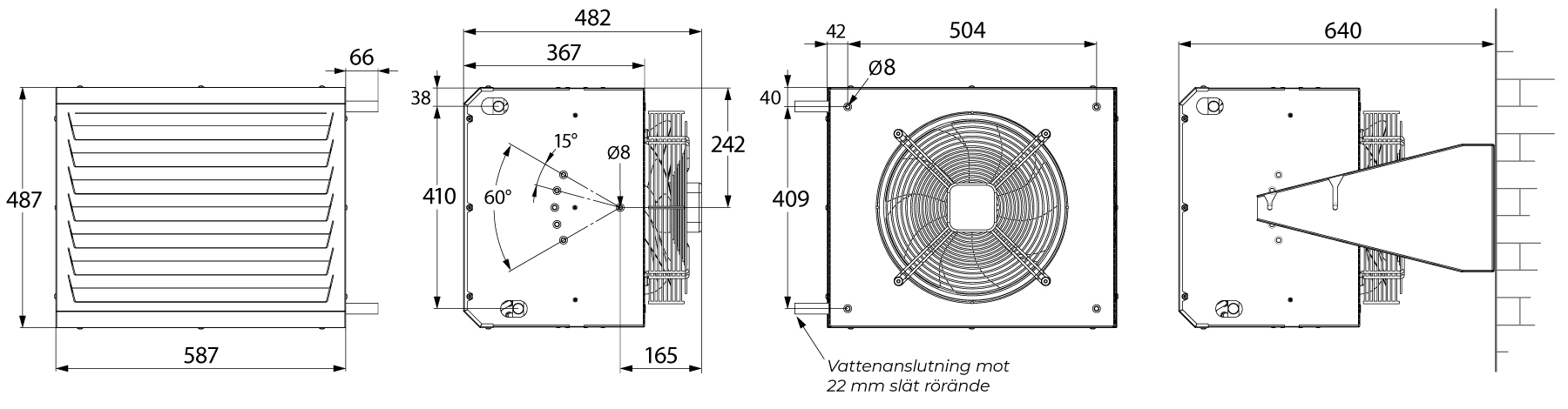

Dimensioner Savana 322/323

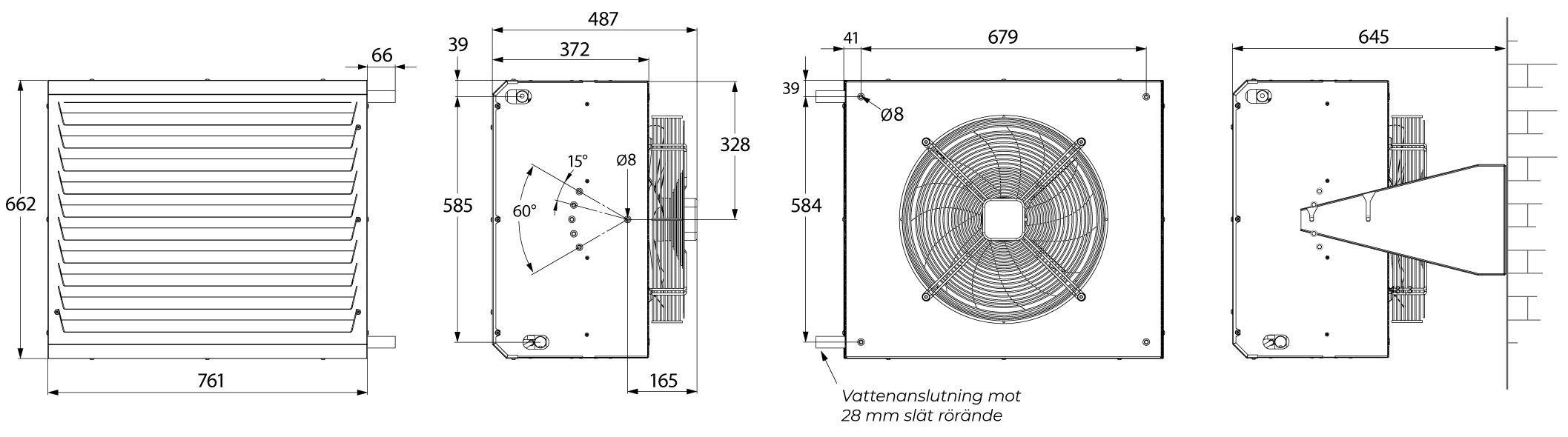

Dimensioner Savana 342/343

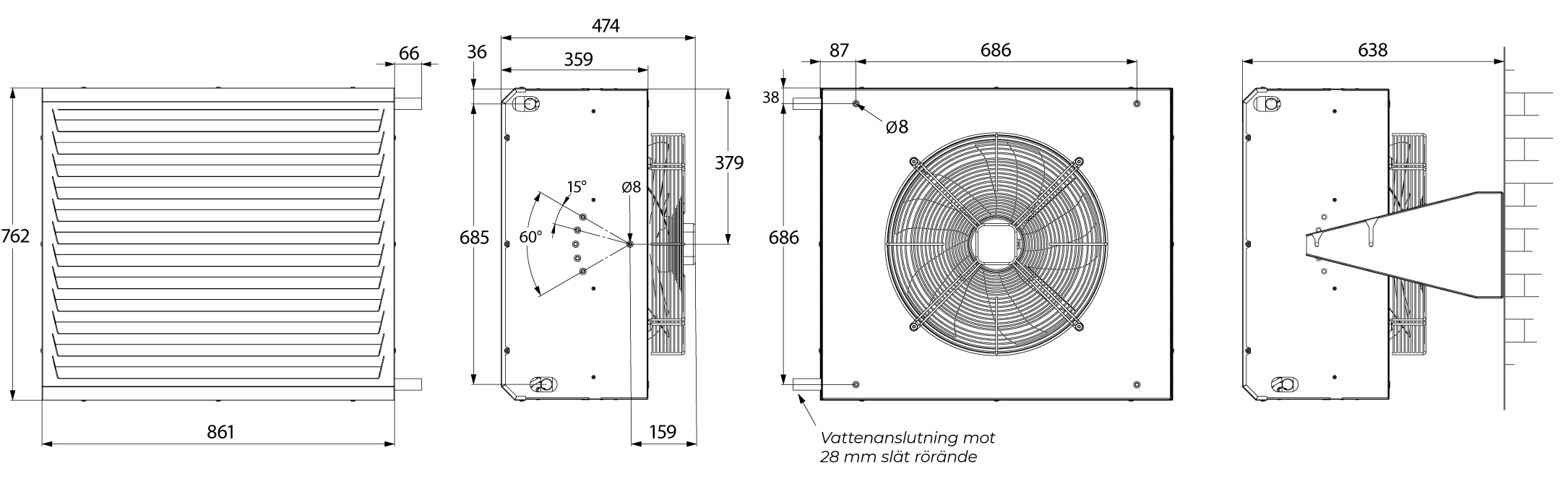

Dimensioner Savana 362/363

Längder i mm.

Med luftriktare SAVF och SAVG ökar byggdjupet med 55 mm när lamellerna är utfällda.
Med SAVA ökar byggdjupet 11 mm när lamellerna är utfällda, och med SAVN ökar det 75 mm.
Jetdysorna hos SAVD ökar byggdjupet med 5 mm.

Vikt

Modell	SAV312	SAV313	SAV322	SAV323	SAV342	SAV343	SAV362	SAV363
Vikt	17	18	22	24	35	38	46	50

Nettovikt är i kg, inklusive G-front.

Tekniska data

SAVANA 312 – 362		SAV312	SAV322	SAV342	SAV362
RSK, utan front		6702049	6702053	6702058	6702063
RSK, med G-front		6702050	6702055	6702059	6702064
Luftflöde (m³/h)	1,5 V*	300	650	1200	1700
	6 V*	1200	1800	3100	4600
	10 V*	1900	2600	4700	7000
Ström (A)	1,5 V*	0,10	0,10	0,17	0,23
	6 V*	0,55	0,60	0,50	0,85
	10 V*	1,70	1,50	1,40	2,60
Ljudnivå (dBA)	1,5 V*	13,2	13,8	18,7	24,8
	6 V*	42,7	37,5	40,8	48,4
	10 V*	51,4	45,6	51,4	58,4
Vid 80/60/15°C
Effekt (kW)		15,7	23,5	42,5	62,6
Utg. lufttemp. (°C)		40,7	43,1	43,4	42,2
Vattenflöde (m³/h)		0,73	1,09	1,99	2,84
Tryckfall (kPa)		12,2	16,6	12,7	17,5
Vid 60/40/15°C
Effekt (kW)		9,6	14,4	26,0	38,1
Utg. lufttemp. (°C)		29,6	31,4	31,4	30,8
Vattenflöde (m³/h)		0,41	0,63	1,14	1,63
Tryckfall (kPa)		4,5	6,4	4,8	6,6

SAVANA 313 – 363		SAV313	SAV323	SAV343	SAV363
RSK, utan front		6702051	6702056	6702060	6702065
RSK, med G-front		6702052	6702057	6702061	6702066
Luftflöde (m³/h)	1,5 V*	250	550	1050	1550
	6 V*	1000	1600	2850	4300
	10 V*	1700	2250	4300	6500
Ström (A)	1,5 V*	0,10	0,10	0,17	0,23
	6 V*	0,50	0,62	0,50	0,90
	10 V*	1,70	1,50	1,40	2,60
Ljudnivå (dBA)	1,5 V*	12,3	14,6	26,3	22,8
	6 V*	42,8	38,1	40,5	48,8
	10 V*	52,6	45,8	50,6	58,2
Vid 80/60/15°C
Effekt (kW)		20,0	28,8	55,6	80,7
Utg. lufttemp. (°C)		51,0	53,8	54,1	52,6
Vattenflöde (m³/h)		0,91	1,30	2,50	3,64
Tryckfall (kPa)		12,0	11,8	12,4	17,6
Vid 60/40/15°C
Effekt (kW)		12,2	17,8	34,4	50,0
Utg. lufttemp. (°C)		36,0	37,9	38,2	37,3
Vattenflöde (m³/h)		0,53	0,76	1,47	2,14
Tryckfall (kPa)		4,7	4,7	4,9	6,9

* Styrspänning (V)

_Ljudnivå uppmätt på 5 m avstånd, riktningsfaktor Q = 2
__Maximal drifttemperatur på vatten +__110°__C
Maximalt drifttryck 1,6 MPa
All data är uppmätt med luftriktarfront G monterad på fläktluftvärmaren
_

Installation

Vid installationen kan du välja mellan 3 olika vinklar för fläktluftvärmaren; rakt fram, eller med 15° alt. 30° vinkel i förhållande till montageytan.

Takmontering: Vid takinstallation monteras fläktluftvärmaren antingen med takpendelfäste TPF8 eller med M8 gängstänger. TPF8 är ett tillbehör som beställs separat.

Elanslutning: Anslut EC-fläktmotorn till spänning 230 V / 50-6 Hz och 0–10 V styrsignal.

Reglering

Fläktmotorns hastighet regleras med 0–10V.

Efter att du har valt reglerenhet väljer du ventil. Välj ventil utifrån vad som passar reglerutrustningen, fläktluftvärmarens storlek samt aktuellt flöde.

Du hittar de olika reglerenheterna under Tillbehör.

Tillbehör

Reglerutrustning	Art.kod	RSK
Reglerautomatik, reglerar hastighet. 230V, IP54	AFR-EC	6704772
Rumsregulator, reglerar EC-fläktar och ventiler. 230V, IP20	LVR3	6704695
Rumsregulator, reglerar EC-fläktar och ventiler. 24V, IP20	LVR4	6704701
Elektronisk termostat med automatisk hastighetsreglering 0–10 V	WMSECM	6707872

Ventilsats FVIN	Art.kod	RSK	Dimension	Flöde (l/h)
Ventilsats med tryckoberoende ventil och termoställdon, 230V NC	FVIN10.2	4939013	DN10	19,5 – 203
Ventilsats med tryckoberoende ventil och termoställdon, 230V NC	FVIN15LF.2	4939014	DN15	30,6 – 310
Ventilsats med tryckoberoende ventil och termoställdon, 230V NC	FVIN15.2	4939015	DN15	47,1 – 562
Ventilsats med tryckoberoende ventil och termoställdon, 230V NC	FVIN15HF.2	4939016	DN15	146 – 1130
Ventilsats med tryckoberoende ventil och termoställdon, 230V NC	FVIN20.2	4939017	DN20	197 – 1210
Ventilsats med tryckoberoende ventil och termoställdon, 230V NC	FVIN20HF.2	4939018	DN20	202 – 1680
Ventilsats med tryckoberoende ventil och termoställdon, 230V NC	FVIN25.2	4939019	DN25	215 – 2150

Ventilsats FVV	Art.kod	RSK	Dimension	KVS
Ventilsats med 2-vägs ventil och termoställdon, 230V NC	FVV10.2	–	DN10	1,5
Ventilsats med 2-vägs ventil och termoställdon, 230V NC	FVV15.2	6728321	DN15	1,8
Ventilsats med 2-vägs ventil och termoställdon, 230V NC	FVV20.2	6727593	DN20	2,5
Ventilsats med 2-vägs ventil och termoställdon, 230V NC	FVV25.2	–	DN25	3,3
Ventilsats med 2-vägs ventil och termoställdon, 230V NC	FVV32.2	–	DN32	4,1

Ventiler	Art.kod	RSK
2-vägs reglerventil, DN15, Kvs 1,8	VV15.2	6750078
2-vägs reglerventil, DN20, Kvs 2,5	VV20.2	6750079
2-vägs reglerventil, DN25, Kvs 3,3	VV25.2	6750080
2-vägs reglerventil, DN32, Kvs 4,1	VV32.2	–
3-vägs blandningsventil, DN20, Kvs 4,5	VV20.3	6704605
3-vägs blandningsventil, DN25, Kvs 4,6	VV25.3	6704606

Luftriktarfronter till Savana 312/313	Beskrivning	Storlek	Art.kod	RSK
Front med horisontella lameller i aluminium	För justering av luft i höjdled	1	SAVA31	6704102
Front med vertikal lamell-förlängning i aluminium	För justering av luft i sidled, använd med SAVA31	1	SAVN31	6704118
Front med runda jetdysor / jetutblås	För extra lång kastlängd	1	SAVD31	6704106
Front med 4-vägs utblås	Ger effektiv spridning vid t.ex. takmontering	1	SAVF31	6704110
Front med horisontella lameller	För justering av luft i höjdled, ingår i SAV312G/SAV313G	1	SAVG31	6704114

Luftriktarfronter till Savana 322/323	Beskrivning	Storlek	Art.kod	RSK
Front med horisontella lameller i aluminium	För justering av luft i höjdled	2	SAVA32	6704103
Front med vertikal lamell-förlängning i aluminium	För justering av luft i sidled, använd med SAVA32	2	SAVN32	6704119
Front med runda jetdysor / jetutblås	För extra lång kastlängd	2	SAVD32	6704107
Front med 4-vägs utblås	Ger effektiv spridning vid t.ex. takmontering	2	SAVF32	6704111
Front med horisontella lameller	För justering av luft i höjdled, ingår i SAV322G/SAV323G	2	SAVG32	6704115

Luftriktarfronter till Savana 342/343	Beskrivning	Storlek	Art.kod	RSK
Front med horisontella lameller i aluminium	För justering av luft i höjdled	4	SAVA34	6704104
Front med vertikal lamell-förlängning i aluminium	För justering av luft i sidled, använd med SAVA34	4	SAVN34	6704120
Front med runda jetdysor / jetutblås	För extra lång kastlängd	4	SAVD34	6704108
Front med 4-vägs utblås	Ger effektiv spridning vid t.ex. takmontering	4	SAVF34	6704112
Front med horisontella lameller	För justering av luft i höjdled, ingår i SAV342G/SAV343G	4	SAVG34	6704116

Luftriktarfronter till Savana 362/363	Beskrivning	Storlek	Art.kod	RSK
Front med horisontella lameller i aluminium	För justering av luft i höjdled	6	SAVA36	6704105
Front med vertikal lamell-förlängning i aluminium	För justering av luft i sidled, använd med SAVA36	6	SAVN36	6704121
Front med runda jetdysor / jetutblås	För extra lång kastlängd	6	SAVD36	6704109
Front med 4-vägs utblås	Ger effektiv spridning vid t.ex. takmontering	6	SAVF36	6704113
Front med horisontella lameller	För justering av luft i höjdled, ingår i SAV362G/SAV363G	6	SAVG36	6704117

Alla luftriktarfronter till Savana 3 är tillverkade i stålplåt och epoxylackerade i en vit kulör, RAL9016

Övriga tillbehör	Art.kod	RSK
Konsol, stålplåt, för alla storlekar av Savana 3	SAV3H	6704100
Takpendelfäste, max 1 m	TPF8	6726404
Luftfilter till SAV312/313	FISAV1G2	6724131
Luftfilter till SAV322/323	FISAV2G2	6724133
Luftfilter till SAV342/343	FISAV4G2	6724134
Luftfilter till SAV362/363	FISAV6G2	6724135

Måttskisser

Savana 312/313

Savana 322/323

Savana 342/343

Savana 362/363

Längder i mm.

Med luftriktare SAVF och SAVG ökar byggdjupet med 55 mm när lamellerna är utfällda. Med SAVA ökar byggdjupet 11 mm när lamellerna är utfällda, och med SAVN ökar det 75 mm. Jetdysorna hos SAVD ökar byggdjupet med 5 mm.

Vikt

Modell	SAV312	SAV313	SAV322	SAV323	SAV342	SAV343	SAV362	SAV363
Vikt	17	18	22	24	35	38	46	50

Nettovikt är i kg, inklusive G-front.

Information & Manualer

Deklarationer & Certifikat

CAD-Ritningar

Tillbehör

Försäljning

Hej! Mina kollegor och jag hjälper dig gärna om du har frågor kring produkter, priser och beställningar. Vi hjälper dig även gärna med förslag på värmelösningar.

För oss på Eveco är det viktigt att ta hänsyn till miljön. Vi arbetar för en hållbar utveckling och tar hänsyn till kommande generationer. Läs mer i vår Miljöpolicy!
