Tekniska data
RTB24S: Svart panel
RTB24V: Vit panel
0-10 V fläktreglering
3 steg + automatisk reglering
Modbus
Strömförsörjning: 95 – 24 VAC, 50 – 60 HZ
Strömförbrukning: < 1,5 W
Fläktrelä: 5A motstånd; Induktiv 3A
Ventilrelä: 3A motstånd; Induktiv 1A
Sensor: NTC3950, 10K
Valbart temperaturområde: 5 – 35° C
Noggrannhet: ±0,5° C
Temperaturområde på display: 5 – 99° C
Omgivande luftfuktighet: 5 – 95% relativ luftfuktighet (ej kondenserande)
Omgivningstemperatur: -10 – +45° C
Hölje: Brandsäker PC + ABS-plast, ram i silver
Display: 4-färgs touchdisplay med LED-ljusKnappar: Kapacitiva pek-knappar
Infälld installationslåda: 86 x 86 mm fyrkantig eller standard Ø 60 mm apparatdosa
Kabelanslutningar: 2 x 1,5 eller 1 x 2,5 mm²
Skyddsklass: IP20
Installation

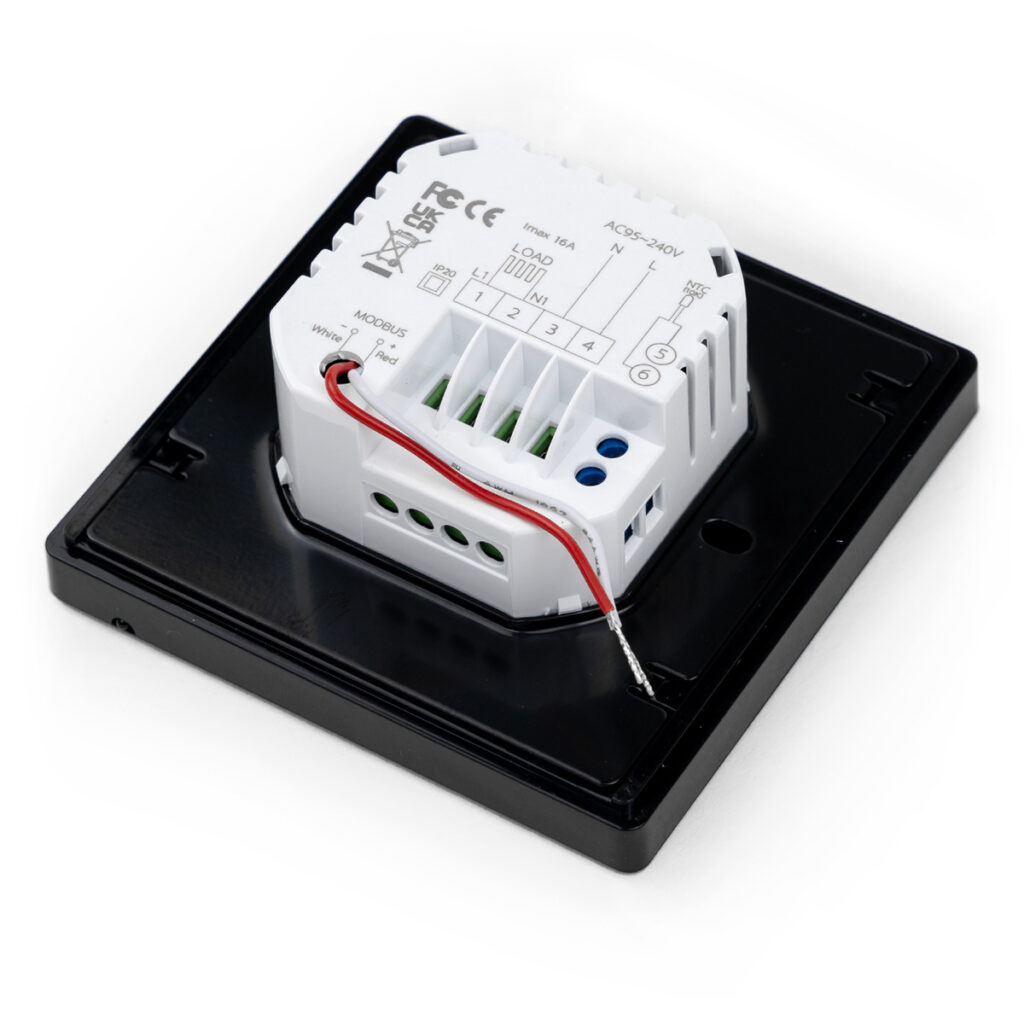

Anslut RTB24 manöverpanel
Koppla alltid bort strömförsörjningen innan installation av reglerpanelen.
Börja med att ta bort monteringsplattan genom att rotera LCD-delen. Anslut alla kablar i lämpliga terminaler. Passa in kopplingsdosan i skyddsboxen i väggen. Fäst monteringsplattan på väggen, och anslut sedan panelen till installationsboxen.
Läs mer i installationsmanualen och kopplingsschemat. Anlita alltid en behörig installatör för att utföra installationen.
Installera appen och koppla RTB24 mot WiFi
Ladda ner och installera appen Smart Life eller Tuya Smart på din mobil. Om du använder länkarna på den här sidan hittar du lätt rätt app.
Öppna sedan appen på din mobil, gör klart konfiguration och anslutning därifrån. Läs mer i manualerna, där hittar du mer utförlig information.
Reglering
Strömmen behöver vara på när man gör många av inställningarna i RTB24. Det gäller On/Off, val mellan manuell eller automatisk inställning, val mellan systemlägena värme, kyla och ventilation. Strömmen behöver även vara på för att kunna ställa in temperatur och fläkthastighet samt för att låsa termostaten. Det gäller även för att ställa klockan och att skapa veckoscheman.
Vissa inställningar kan göras även om strömmen är avstängd. Detta gäller temperaturkompensation, fläktkontroll, knappspärr, anpassat lägesval, minimal och maximal temperatur, visningslägen, energisparlägen och ljusstyrka. Inställningarna bekräftas automatiskt när strömmen slås på igen.
I manualerna hittar du mer information om reglering.
Tillbehör
| Tillbehör till RTB24 | Art. kod | RSK |
|---|---|---|
| 230 V / 24 V Transformator 35 VA | T35 | 6704553 |
Relaterade produkter
RTB24 passar alla våra golvkonvektorer:
Golvkonvektor GK
Golvkonvektor GKF
Golvkonvektor GKK
Golvkonvektor GKT
Termostaten passar även utmärkt med några av våra fläktkonvektor:

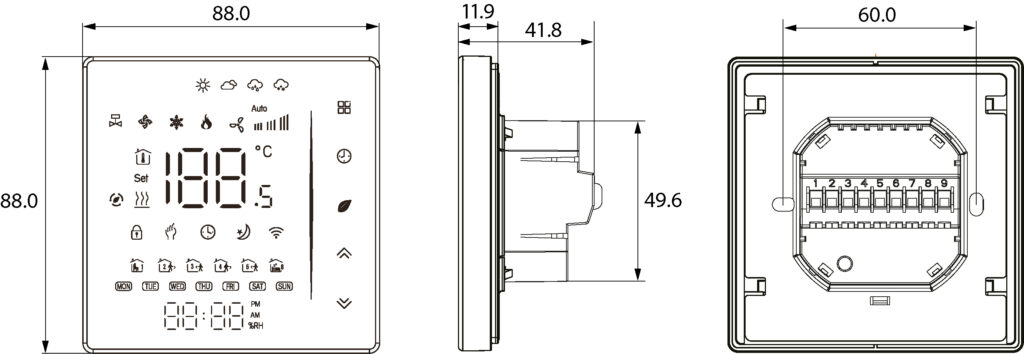

Måttskisser
Dimensioner RTB24
Längder i m.m.
