Tekniska data

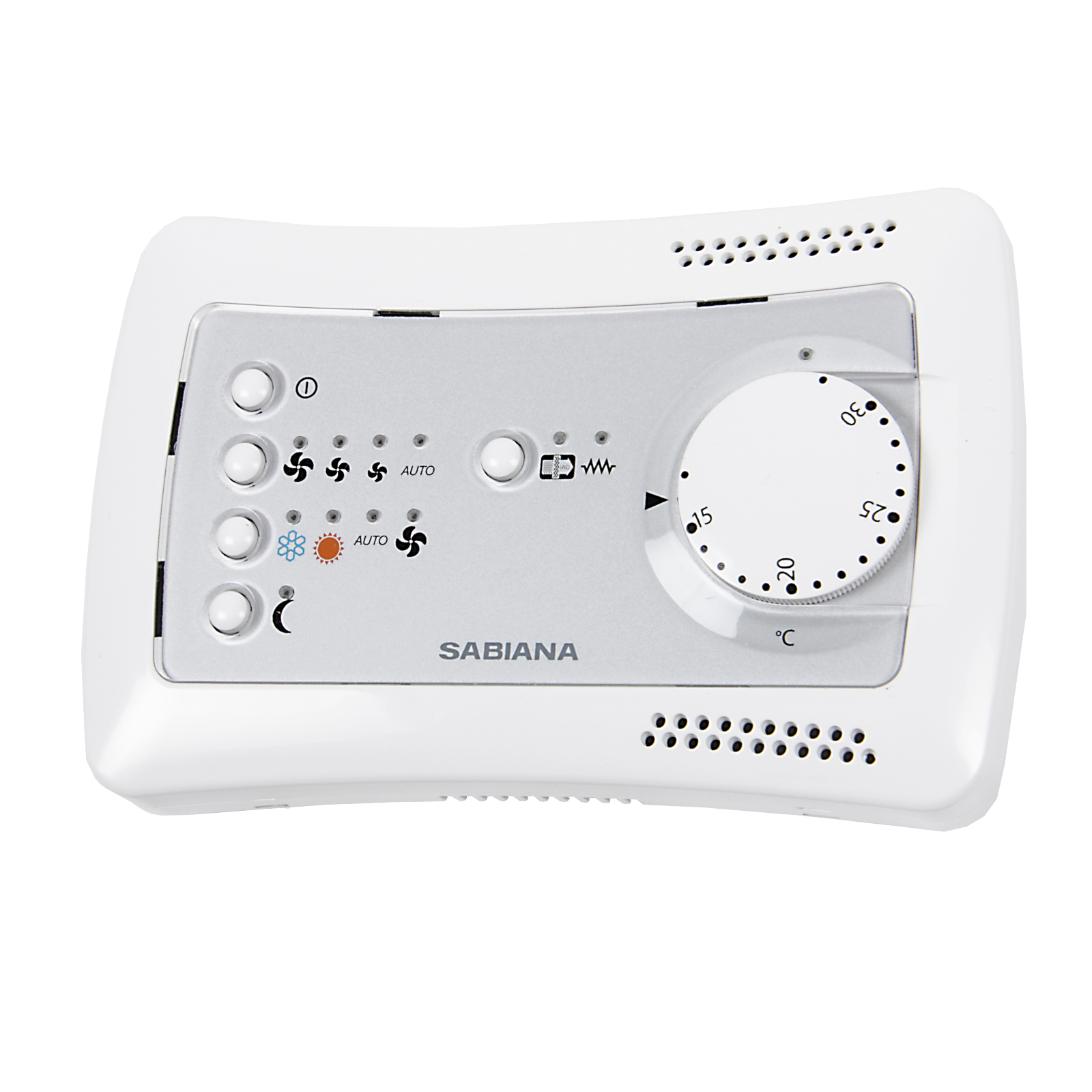

WMAU
RSK: 6707869
På /Av-brytare
Varvtalsväljare: 3-hastigheter samt ett AUTO-läge för fläkthastighet
Omkopplare för Värme/Kyla och termostat
Knapp för sparläge
Inbyggd temperaturgivare
Kan reglera 10 st. fläktkonvektorer med Master/Slav-drift
Reglerområde: 15 – 30° C
Drifttemperatur: 0/50° C
Förvaringstemperatur: -10/+50° C
Hölje: V0 ABS
Kapslingsklass: IP 20
Isolationsklass: II
Tvärsnittsarea: Min. 0,50 mm², max. 1,5 mm²
Tillämpad standard: CEI EN 60730
Installation
Placera WMAU på en innervägg i det rum som ska klimatkontrolleras. Montera den cirka 1,5 m ovanför golvet, på avstånd från värmekällor och kalla luftströmmar.
Anslut alltid reglerpanelen till drivmodulen UPAU. Anslutning via plintkort. Läs mer i manualerna nedan, där finns detaljerade anvisningar för hur du installerar enheten.
Reglering
WAMU reglerar både värme och kyla, antingen med manuell eller automatisk reglering. Reglerenheten konfigureras för att reglera fläkt eller ventiler, alternativt båda samtidigt. Varvtalet kan regleras i 3 olika hastigheter.
Några av funktionerna är:
• På / Av-brytare
• Omkopplare Sommar / Vinter / Auto / Endast fläkt
• Elektronisk rumstermostat för styrning av fläkt och ventiler På / Av
• Kan användas med NTC-givare
• Energispaläge
• LED-signal
WMAU används tillsammans med UPAU / UPO-AU.
Relaterade produkter
Reglerenheten WMAU behöver alltid anslutas till spänningsenheten UPAU. Även det är ett tillbehör. Läs mer om UPAU under Tillbehör längre ner på sidan.
WMAU, i kombination med UPAU, passar utmärkt till många av våra fläktkonvektorer:
**CRC-serien
**Carisma CRC-MV
Carisma CRC-MO
Carisma CRC-IO
Carisma CRC-ECM-MV
Carisma CRC-ECM-MO
Carisma CRC-ECM-IO
**CRSL-serien
**Carisma CRSL
Carisma CRSL-ECM
**Fler fläktkonvektorer WMAU passar med
**Carisma Fly CVP-ECM
Maestro MTL-ECM
Skystar-serien
Måttskisser
Dimension: 135 x 86 x 24 mm
