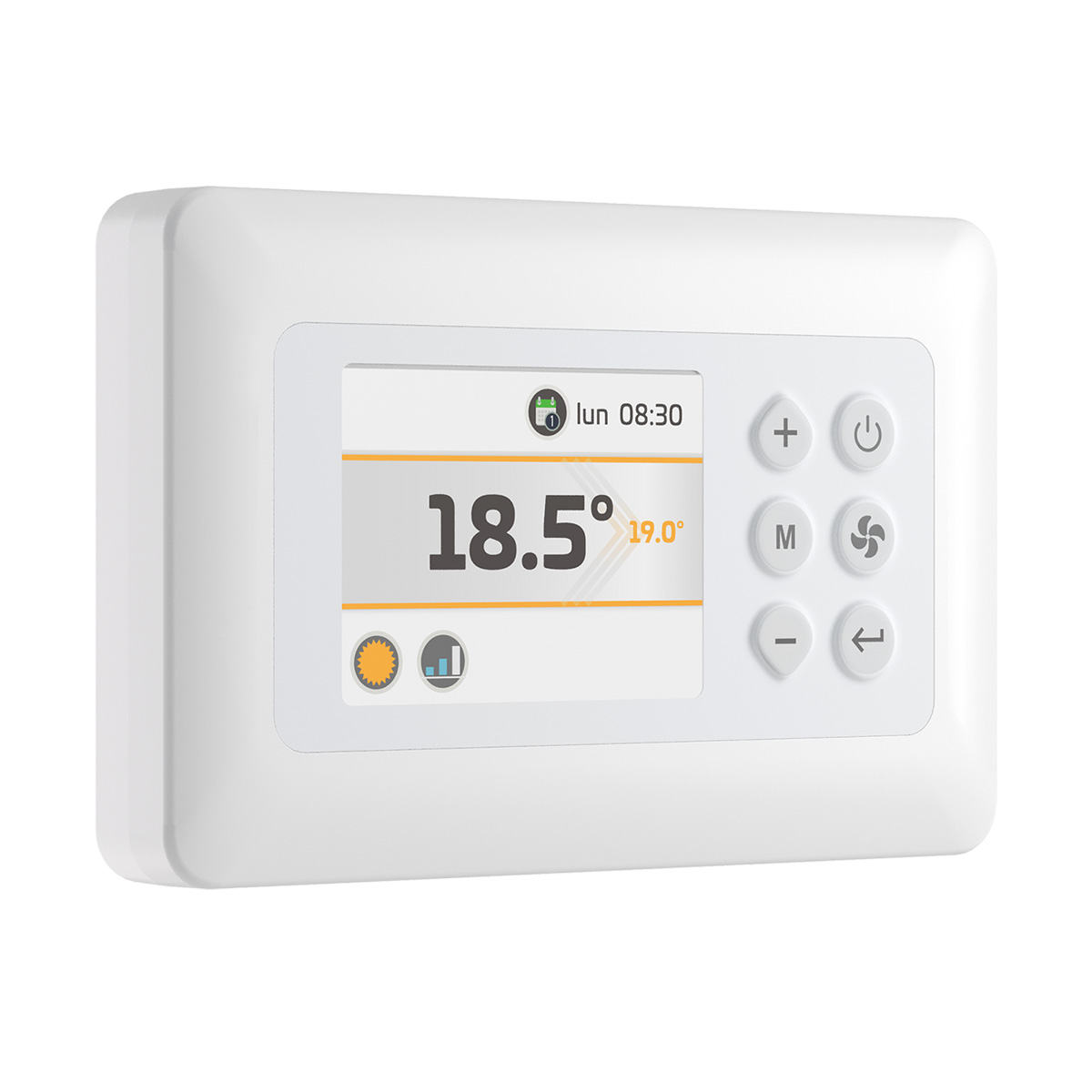

Reglerpanel TMB2

Tekniska data

TMB2

RSK: 6774048**
Uppkoppling:** WiFi

Funktioner
Avancerad På /Av-brytare
Varvtalsväljare med 3 fläkthastigheter
Omkopplare mellan manuell och automatisk drift
Temperaturinställning

**Exempel på manöverpanelsymboler
**Driftlägen; kyla, värme, automatisk drift
Fläkt
Fläktvarvtalsinställning
Temperatur
Klocka
Timer
Energisparläge

Display: 2,4” TFT display i färg

Installation

Reglerpanel TMB2 monterar du på väggen. Placera den minst 50 cm från närmaste dörr och 150 cm upp från golvet. Undvik att placera den för nära ett fönster eller över en värmekälla.

Installation för samverkan med MB-styrkort: Koppla in reglerpanelen mot MB-styrkortet i fläktkonvektorn. Använd t.ex. en BELDEN 9841, RS-485, 1x2x24 AWG SFTP, 120 Ohm eller likvärdig. Vid elanslutning till strömkortet, följ numrering som är gemensam för båda korten. Använd 3 kablar med tvärsnitt 0,5 m². Obs! Anslutningskabeln får inte vara längre än 20 m.

Installation för samverkan med UPAU: Läs mer i UPAU-manualen nedan, där hittar du detaljerade anvisningar för installationen.

Reglering

TMB2 har en avancerad On/Off-programmering. Välj själv om den ska vara inställd utifrån ett dagligt eller veckovis uppbyggt schema. Det finns 3 förinställbara veckoprogram för detta. Med den här reglerpanelen kan du även välja att reglera fläktkonvektorn helt manuellt.

Fläkthastigheten kan ställas in på 3 olika hastigheter. Automatiskt regleras hastigheten utifrån det behov som finns av värme eller kyla. On/Off-funktionen regleras med ventiler.

Relaterade produkter

TMB2 passar utmärkt till många av våra fläktkonvektorer. En del av dem har ett MB-styrkort som TMB2 samverkar med, andra behöver kompletteras med spänningsenheten UPAU.

**CRC-serien
**Carisma CRC-MV
Carisma CRC-MO
Carisma CRC-IO
Carisma CRC-ECM-MV
Carisma CRC-ECM-MO
Carisma CRC-ECM-IO

**CRSL-serien
**Carisma CRSL
Carisma CRSL-ECM

**Maestro-serien
**Maestro MTL
Maestro MTL-ECM

**Skystar-serien
**Skystar SK-AC
Skystar SK-ECM
Skystar ECM-RSP
Skystar Jumbo SK-ECM

**Carisma Fly-serien
**MB-modellerna av Carisma Fly:
Carisma Fly CVP-MBA
Carisma Fly CVP-ECM-MBA

**Fler relaterade produkter
**Styrenheten MB
Styrenheten QCV-MB2

Måttskisser

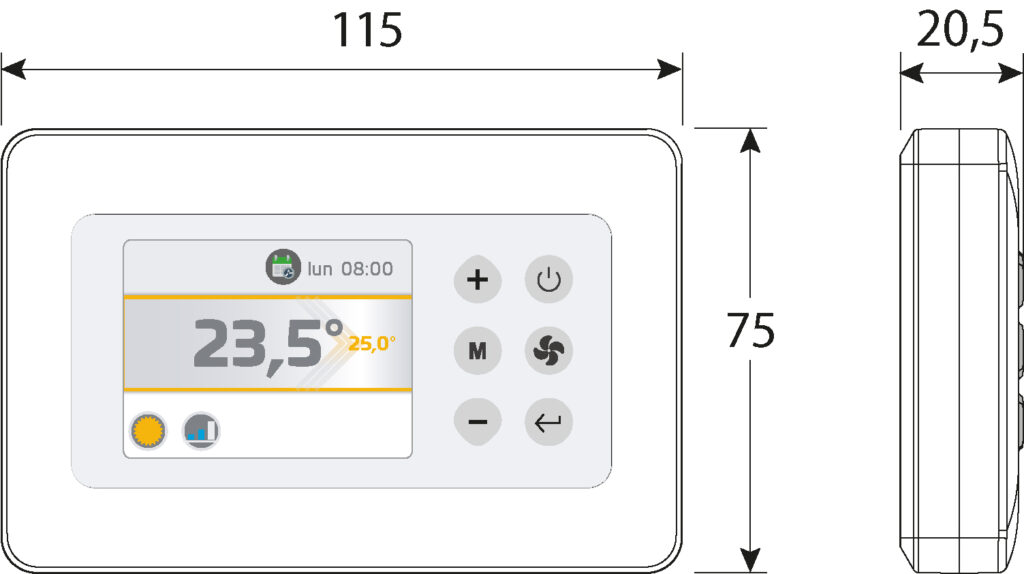

Måttskiss för reglerpanelen TMB2

Längder i mm.
