Tekniska data
AFR
RSK AFR25: 6704679
RSK AFR50: 6704681
Kraftmatning: 230 VAC ±10% / 50 – 60 Hz
Utspänning: 0 / 80 / 110 / 140 / 170 / 230 VAC.
Oreglerad utgång: matningsspänning lmax 2A (ej strömsatt i Off läge)
Ingång för PT500 temperatursensor: Sensor ansluten, kan förlängas till önskad längd
Hastighetsvred: 7 lägen; Av läge + manuellt läge 1 till 5 + Autoläge
Potentiometer: För temperaturinställning (område: 5 – 35° C) i 1° C skala
Omgivningstemperatur: 0 – 35° C
Montering: Levereras med en integrerad bottenplatta för väggmontage
Kapslingsklass: IP54
Kapsling: R-ABS plast, UL94-V0, kulör RAL 7035
Installation
AFR reglerenhet monteras alltid på väggen, ca 1,5 m över golvet, och gärna på en för temperaturen representativ plats. Behöver man placera reglerenheten på en annan plats än där givaren bäst känner av temperaturen, kan man dra ut givaren till den plats där den istället ska känna av temperaturen.
Enheten levereras med en fastsatt montageplatta på baksidan av reglerenheten, detta gör det lätt att montera upp enheten på väggen.
Läs mer i nedanstående manual om installationen. Där finns tydliga instruktioner, kopplingsschema etc.
Reglering
Läs om reglerfunktionen i installationsanvisningen.
Relaterade produkter
AFR passar som reglerenhet till fläktluftvärmare med AC fläktmotorer:

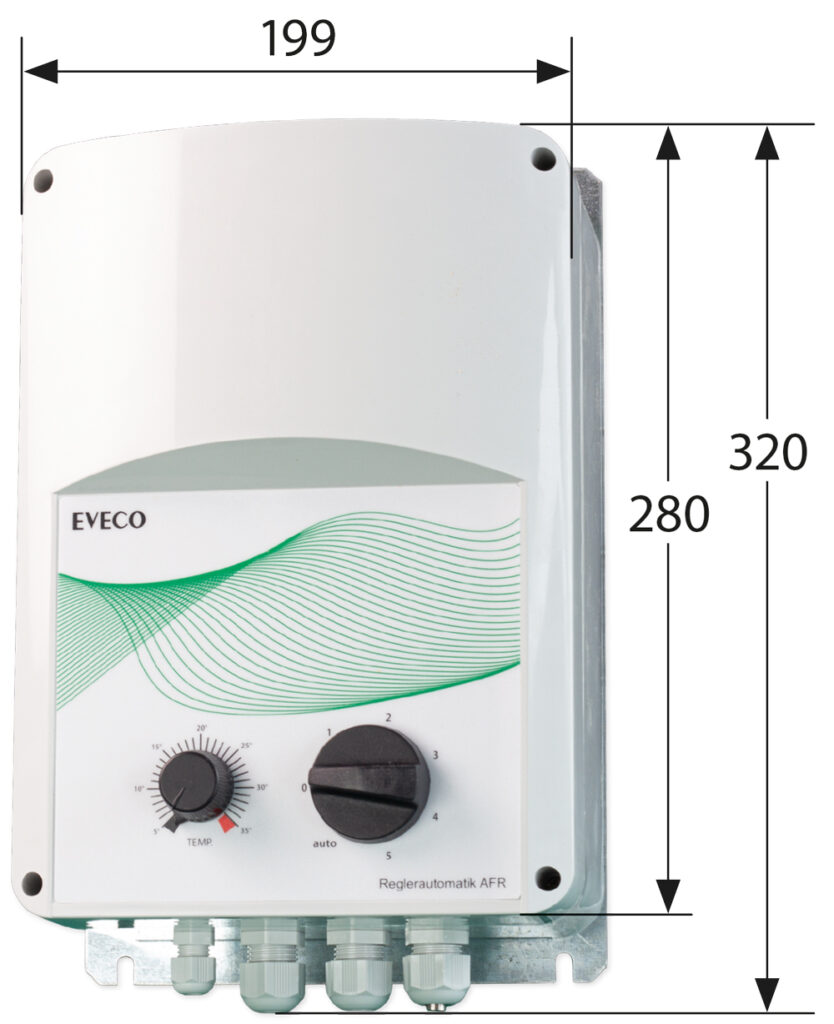

Måttskisser
