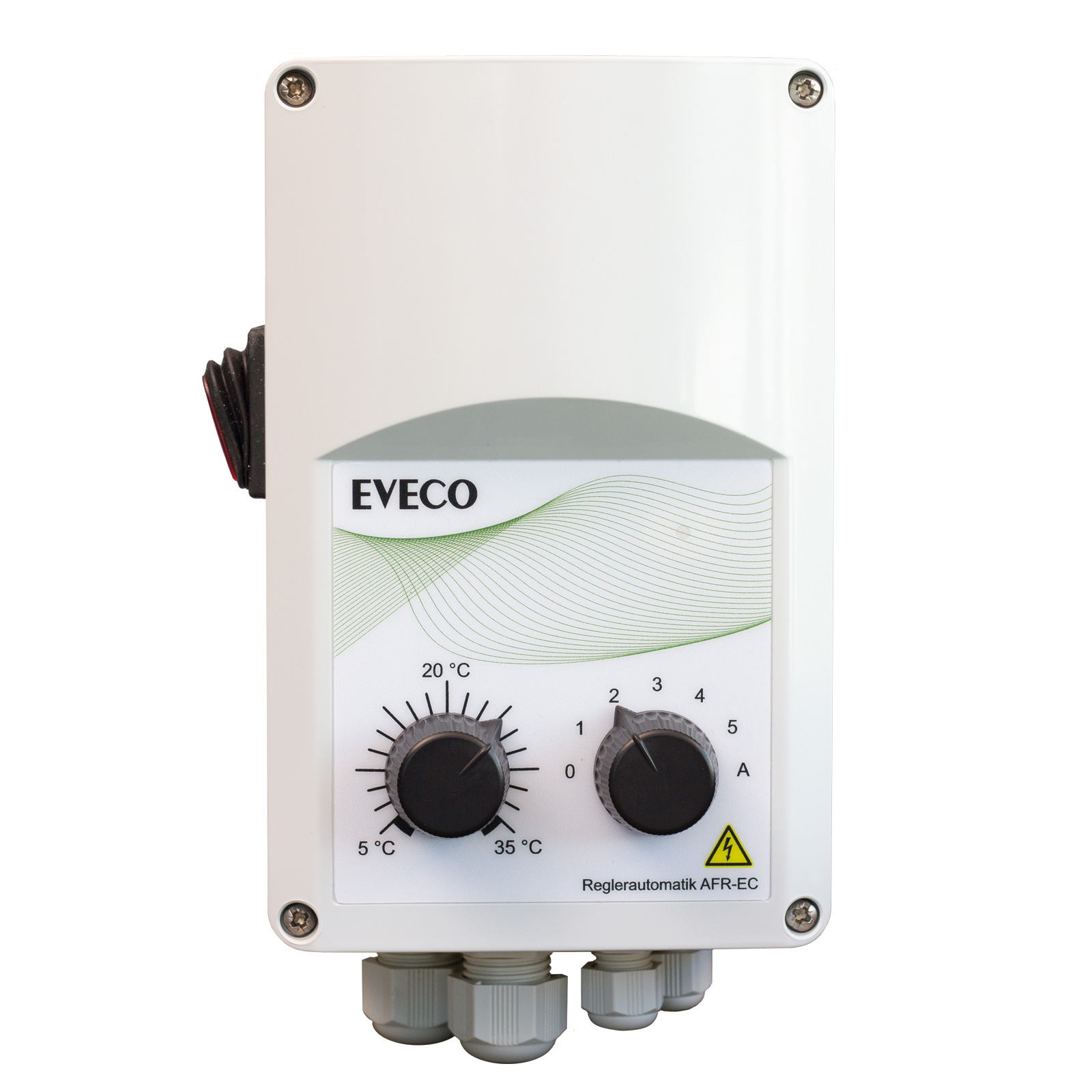

Reglerautomatik AFR-EC

Tekniska data

AFR-EC

RSK: 6704772

Strömförsörjning: 85 – 305 VAC / 50 – 60 Hz
Utgång i automatiskt läge: Steglös analog utgång, 0 – 6 (0 – 10) VDC / max. belastning 200 Ω
Oreglerad utgång för ventil / värmestyrning: Matningsspänning (Us) / Imax 10 A

Uppvärmnings- / kylläge: Med bygelinställning
Analog utgång med bygel: (0 – 6 / 0 – 10 VDC) eller Modbus-inställning
Ingång: Ingång för PT500 temperatursensor

På / Av-brytare med indikering för 7 positioner: Avstängt läge + 5 manuella steg + automatiskt läge
Potentiometer: För temperaturbörvärde, intervall: 5°C – 35°C
Indikering: LED för statusindikering

Kommunikation: Modbus RTU kommunikation
Montering: AFR-EC levereras med plasthölje och integrerad bottenplatta för väggmontering
Hölje: Ljusgrå R-ABS plast, kulör RAL7035**
Skyddsklass:** IP54

Omgivningsförhållanden vid drift
Omgivningstemperatur: Från -10 till 50°C
Omgivande relativ luftfuktighet: 5 – 90% rH, icke-kondenserande

Installation

Montera AFR-EC på väggen, ca 1,5 m över golvet. Välj gärna en plats som är representativ för temperaturen. Om det inte går att placera reglerenheten där givaren bäst känner av temperaturen, kan givaren placeras på en plats där den känner av temperaturen bättre. Platsen ska vara max 50 m från reglerenheten.

Frontpanelen är avtagbar. I och med är det enkelt att placera och skruva fast den integrerade bottenplattan på väggen innan fronten monteras tillbaka.

Elanslutning: Anslut AFR-EC till 230V 10A matning. Koppla sedan vidare till fläktluftvärmare och ventilställdon. Du kan reglera upp till 10 fläktluftvärmare och ventiler parallellt.

Läs mer om installation på s. 6 i manualen. Där finns tydliga instruktioner, kopplingsschema etc.

Reglering

Med AFR-EC kan du välja mellan att reglera fläkthastigheten manuellt eller automatiskt. Vid manuell reglering kan du ställa in 5 olika hastigheter. På framsidan av enheten finns ett enkelt vred för detta. Vid automatisk reglering anpassas varvtalet utifrån den temperaturskillnad som är mellan är- och börvärdet.

Reglerenheten har även ett vred för att ställa in önskad temperatur. Komplettera gärna AFR-EC med en ventilsats, t.ex. FVV eller FVIN.

I manualen hittar du en utförlig beskrivning av installation och drift.

Statusindikering

På AFR-EC finns en LED-lampa som indikerar driftstatus. Se tabellen nedan för färgkoder:

LEDBeskrivningTemperaturområde
Lyser vitDe första tre sekunderna efter påslagning*Uppstart
Blinkar vitFörlust av Modbus-anslutning – endast i fjärrläge och om HR8-värdet inte är 0
Lyser blåKortslutning på TEMP-kontakterna på kopplingsplinten, eller temperaturen är lägre än driftområdet-10°C
Lyser turkosAllt är ok, men temperaturen är lägre än HR17-värdet**-10°C – +5°C
Lyser grönAllt är ok5 – 35°C
Lyser gulAllt är ok, men temperaturen är högre än HR18-värdet**35 – 50°C
Lyser rödTemperatursond är inte ansluten, eller temperaturen är högre än driftområdet50°C

* Om enheten inte är kalibrerad lyser den vita lysdioden också konstant, förutom i fjärrläge
** Se Modbus registerlista

Relaterade produkter

AFR-EC passar utmärkt som reglerenhet till fläktluftvärmare som har energibesparande EC fläktmotorer:

Savana 3
Savana EC
Savana Inox EC

LVEV EC
Janus ECM

Måttskisser

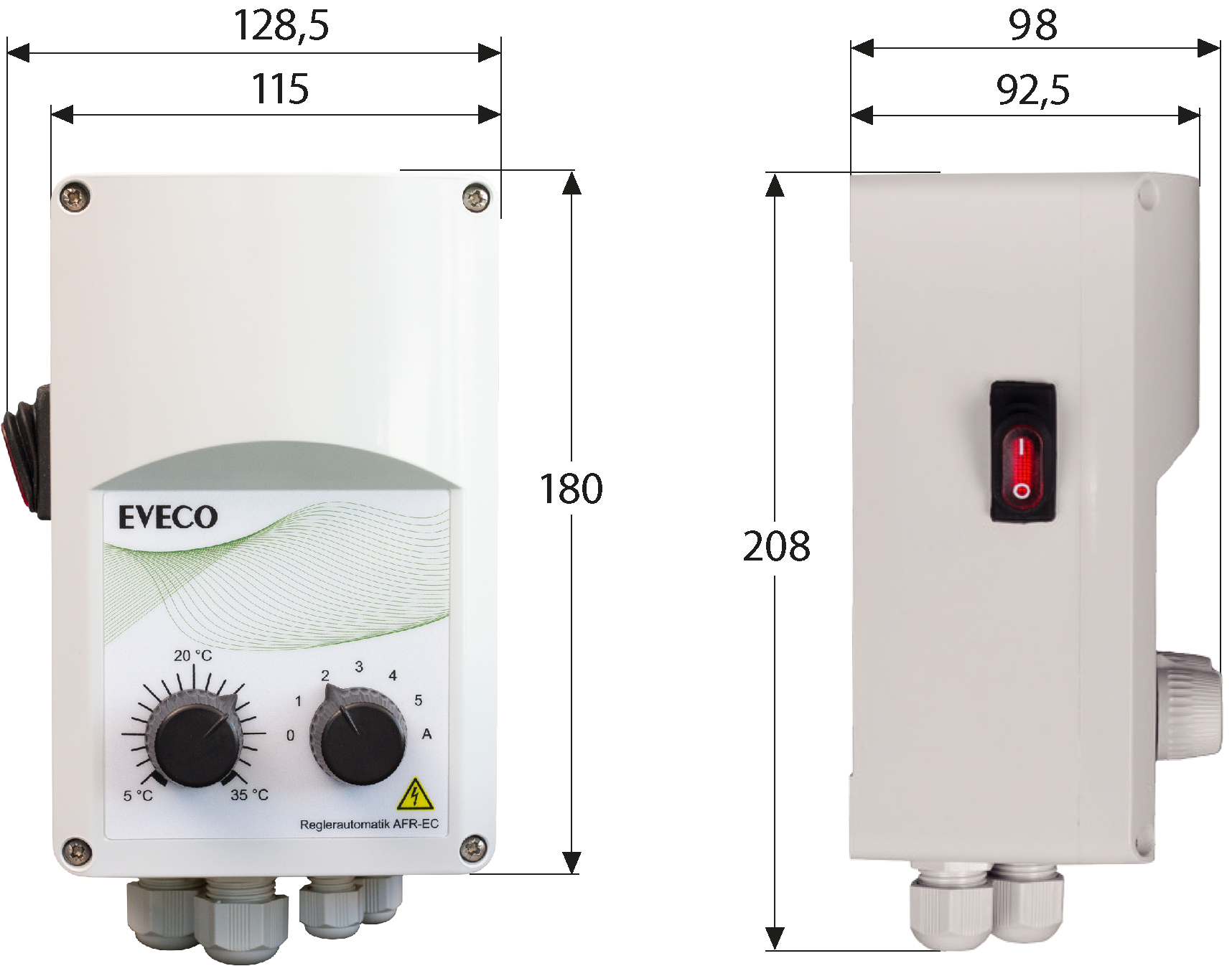

Dimensioner för AFR-EC
