Tekniska data
NOR-SHUNT MS
Ventil**:** Valfritt fabrikat
Stålkvalitet: Svart stål. Svetsat stålrör EN 10217 och E470 i grupperna DN65 – DN150.
Ytbehandling: Elförzinkad eller behandlad med rostskyddsmålning
Värmespärr: Mekanisk
Driftstemperatur: Från -10 till +110°C
Tryckklass: PN6
Läckagetest: 7 bar luft
Termometrar: Shuntgruppen levereras med fyra termometrar som har 2% tolerans.
Värme 0–120°C. Kyla -20 till +60°C.
Andra material, tryckklasser och temperaturer än ovan nämnda på begäran.
Shuntgruppen är vändbar, med fästen för väggkonsol/teleskopstativ, fyra termometrar och termometerfickor på båda sidor upp t.o.m. DN65. Den kan monteras stående, liggande, hängande, upp-ned etc. Undvik dock att motorn hamnar nedåt. Vrid märkskylten så att texten hamnar åt rätt håll.
För DN80 och större är termometrar och termometerfickor placerade i fronten. I de storlekarna måste inspektionssida måste anges. Beskriv vänster resp. höger sida i förhållande till shuntventilens placering sett framifrån, med primärsidan nedåt.
Anslutningar: DN25 – DN50 har unionskopplingar. Storlek DN65 och större har flänsar.
Kapsling: Aluminium
Isolering: Shuntgrupper för värme isoleras med cellgummi. Shuntgrupper för kyla och värmeåtervinning levereras med limmat cellgummi. För temperaturer under 5°C används polyuretanskum.
Kopplingsbild: Finns på båda sidor av shuntgruppen.
Dataskylt: På båda sidor av gruppen sitter även en dataskylt med all dimensioneringsdata. Skylten är fastmonterad. Den är samtidigt vridbar och går att läsa oavsett montageriktning.
Blödare: Blödarventil som är placerad mellan tillopp och retur, vid koppling 7 och 7A. Ventilen levereras stängd.
Kulventil (tillval): Upp t.o.m. DN50 är det en kulventil med hög hals, RUB S.26, alternativt enligt eget önskemål. DN65 och större har en LUG spjällventil.
Injusteringsventil (tillval): Upp t.o.m. DN50 är det en STAD-ventil. DN65 och större har en STAF. Välj alternativt ventil enligt eget önskemål. För injustering, se information från leverantören.
Avstängnings- och injusteringsventiler levereras färdiganpassade till shuntgruppen, inkl. övergångar unioner/flänsar med nödvändiga packningar och bultar.
Pump (tillval): Levereras färdiganpassad för att placeras mellan shuntgrupp och kulventil.
Fabrikat: Grundfos, Xylem, KSB eller Wilo, alternativt enligt önskemål.
Flödestabell
| Modell | Krets | Minsta flöde (l/s) | Maxflöde (l/s) |
|---|---|---|---|
| MS25 | Primärkrets | 0,00 | 0,90 |
| MS25 | Sekundärkrets | 0,00 | 1,25 |
| MS32 | Primärkrets | 0,90 | 1,40 |
| MS32 | Sekundärkrets | 1,25 | 2,10 |
| MS40 | Primärkrets | 1,40 | 2,40 |
| MS40 | Sekundärkrets | 2,10 | 2,80 |
| MS50 | Primärkrets | 2,40 | 3,50 |
| MS50 | Sekundärkrets | 2,80 | 4,60 |
| MS65 | Primärkrets | 3,50 | 5,50 |
| MS65 | Sekundärkrets | 4,60 | 9,50 |
| MS80 | Primärkrets | 5,50 | 8,80 |
| MS80 | Sekundärkrets | 9,50 | 13,35 |
| MS100 | Primärkrets | 8,80 | 14,00 |
| MS100 | Sekundärkrets | 13,35 | 22,25 |
Vi hjälper dig att dimensionera storlekar större än DN100, hör av dig till oss med förfrågan.
Installation

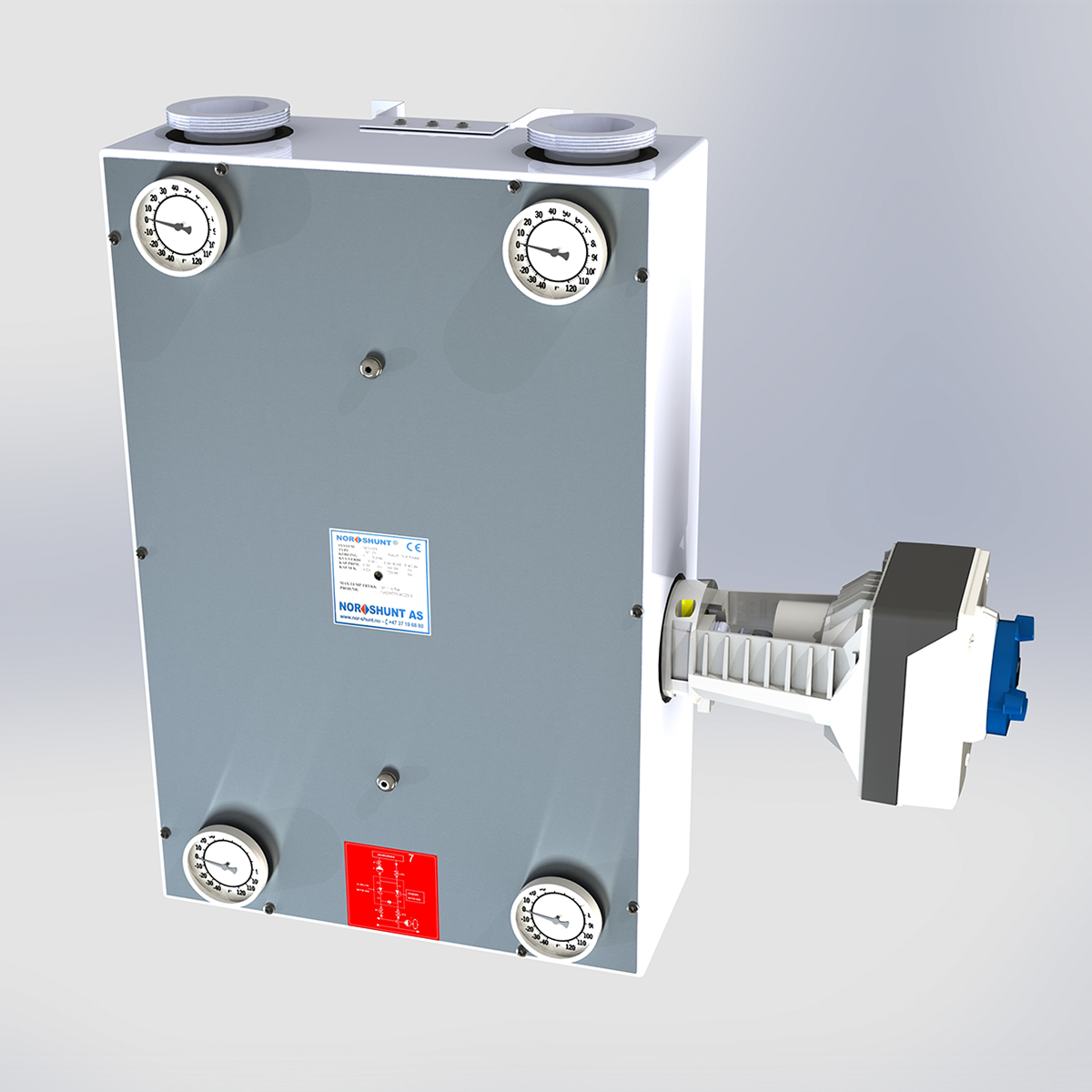

Multishunt MS är vändbar i alla riktningar, förutom att motorn inte får placeras nedåt. Placeringen av shuntgruppen förenklas oerhört eftersom den kan placeras i nästan vilken position som helst; stående, liggande, hängande, upp-och-ned etc. På shuntens frontplåt finns en märkskylt som beskriver dess dimensioneringsdata och kopplingsschema.
På shuntarna finns det fästen för teleskopstativ resp. väggfäste, 4 termometrar samt termometerfickor på båda sidor. Väggfästet ingår. Det teleskopiska golvstativet är ett tillbehör som behöver beställas separat. Höjden på stativet är 600–1700 mm.
Med MS shunten får du hela 8 olika kopplingsalternativ. Du hittar dem under Kopplingsscheman.
MS Shunten levereras med unionskopplingar. Som tillval brukar vi också kunna leverera utvalda tillbehör; injusteringsventiler, kulventiler, ställdon och cirkulationspump.
Reglering
Enklast är reglering med linjärt ställdon. Vi har även konsol för vridande ställdon. Om det är att föredra kan ni enkelt kontakta oss om det. Vi har möjlighet att anpassa shuntgruppen till många olika ställdon och motorer.
Reglerområde 1:100
Kopplingsalternativ
MS-shunten kan beroende på inkoppling användas till olika tillämpningar. Beroende på hur shunten ska arbeta gör vi dimensionering och förslag till kopplingsschema.
De kopplingsscheman som finns här är för FM, men de är i princip samma för MS. Dock finns ingen alternativ motorsida.
Tillbehör
Golvstativ
Ställdon/Ventilmotor
Cirkulationspumpar
Injusteringsventiler
Kulventiler
D-nipplar
Kontakta oss gällande val av tillbehör, vi har i många fall flera olika alternativa fabrikat.

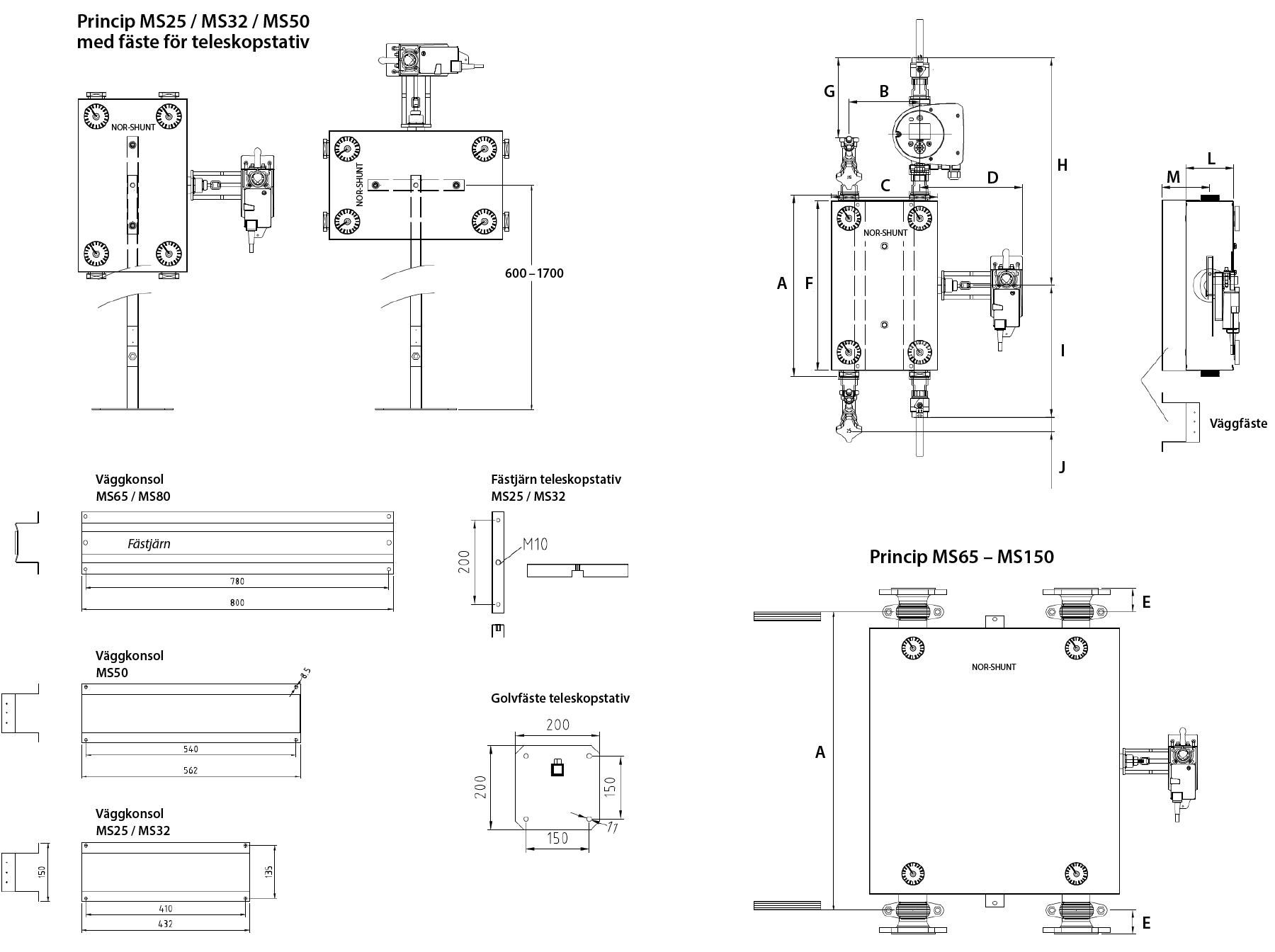

Måttskisser
| Shuntgrupp MS | A | B | C | D | E | F | G | H | I | J | L | M | Vikt |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MS25 | 460 | 180 | 270 | 250 | – | 430 | 200 | 580 | 335 | 35 | 120 | 120 | 12 |
| MS32 | 460 | 180 | 270 | 250 | – | 430 | 325 | 710 | 340 | 50 | 120 | 120 | 15 |
| MS50 | 595 | 250 | 370 | 250 | – | 560 | 375 | 870 | 445 | 50 | 120 | 120 | 22 |
| MS65 | 820 | 450 | 690 | 350 | 65 | 730 | 100 | 865 | 525 | 245 | 230 | 175 | 70 |
| MS80 | 820 | 450 | 690 | 350 | 65 | 730 | 200 | 965 | 525 | 265 | 245 | 182 | 75 |
| MS100 | 1030 | 550 | 840 | 350 | 70 | 930 | 205 | 1140 | 640 | 300 | 250 | – | 90 |
| MS125 | 1030 | 550 | 840 | 370 | 70 | 930 | 280 | 1265 | 645 | 345 | 280 | – | 99 |
| MS150 | 1180 | 550 | 880 | 400 | 70 | 1080 | 380 | 1520 | 720 | 425 | 325 | – | 120 |
Längder i mm, vikt i kg.
MS25 och MS50 levereras med utvändiga unionskopplingar med planpackning.
MS65 – MS150 levereras med flänsar.
För beräkningar och exakta mått för pumpar, injusterings- och kulventiler hänvisar vi till respektive fabrikant.
Måtten för G, H , I och J är för komponenter som är i samma dimension som shuntgruppen.
Kopplingsscheman
1
1 – Norgekoppling
Sekundärmonterad styrventil. Konstant flöde primärt och sekundärt. Blandningsventil i sekundärsidans tillopp.
Sekundärpumpen dimensioneras för att klara tryckfallet över styrventilen.
Användbar som förshunt och i system med lika flöde primärt och sekundärt.
2
2 – Trevägs shuntkoppling
Sekundärmonterad styrventil. Sugande koppel. Tvåvägs kopplad trevägsventil. Variabelt flöde primärt, konstant flöde sekundärt. Blandningsventil i sekundärsidans tillopp.
Sekundärpumpen dimensioneras för att klara tryckfallet över styrventilen samt rör på primärsidan.
Användbar vid system med trycklös primärsida eller underdimensionerad huvudpump, samt vid krav på låga returtemperaturer.
3
3 – Trevägs shuntkoppling, utan huvudpump
Sekundärmonterad styrventil. Sugande koppel. Tvåvägs kopplad trevägsventil. Variabelt flöde primärt, konstant flöde sekundärt. Blandningsventil i sekundärsidans tillopp.
Sekundärpumpen dimensioneras för att klara tryckfallet i hela systemet.
Användbar vid system utan huvudpump (sugande koppling), samt vid krav på låga returtemperaturer.
4
4 – Trevägs shuntkoppling, utan sekundärpump
Primärmonterad styrventil. Konstant flöde primärt, variabelt flöde sekundärt. Blandningsventil i primärsidans retur.
Primärpumpen dimensioneras för att klara tryckfallet över styrventilen och sekundärkretsen.
Användbar till eftervärmningsbatterier utan frysrisk, kylbatterier samt system med (mycket) höga drivtryck. Om sekundärkretsens tryckfall är stort kan eget Kvs-värde i port 3 levereras.
5
5 – Sverigekoppling
Primärmonterad styrventil. Konstant flöde primärt och sekundärt. Blandningsventil i primärsidans retur.
Primärpumpen dimensioneras för att klara tryckfallet över styrventilen.
Användbar vid lika och olika flöden primärt och sekundärt.
6
6 – Värmeåtervinning
Konstant flöde i frånluftsbatteriet (-), variabelt flöde i tilluftsbatteriet (+).
Pumpen dimensioneras för att klara tryckfallet i hela systemet.
Tryckfallet över ventilens shuntport (port 3) bör närma sig samma tryckfall som tilluftsbatteri och rör. Ventilens huvudport (port 2) dimensioneras vanligen med ett tryckfall på 10–20 kPa. Den här metoden för dimensionering sparar tryckfall och pumpkostnader vid installation och drift.
7
7 – Tvåvägskoppling
Ventil i primärsidans retur. Variabelt flöde primärt och konstant flöde sekundärt.
Primärpumpen dimensioneras för att klara tryckfallet över styrventilen.
Användbar vid lika och olika flöden primärt och sekundärt, samt vid krav på låga returtemperaturer primärt. Inbyggd blödare primärt (ventil A).
7A
7A – Tvåvägskopplad trevägsventil
Sekundärmonterad styrventil. Variabelt flöde primärt och konstant flöde sekundärt. Blandningsventil i sekundärsidans tillopp.
Sekundärpumpen dimensioneras för att klara tryckfallet över styrventilen.
Lämplig vid lika flöden primärt och sekundärt, samt vid låga returtemperaturer primärt. Inbyggd blödare primärt (ventil A).
