Maestro MTL-ECM

Fläktkonvektorer

Tekniska data

Maestro MTL-ECM finns i många olika versioner och olika storlekar. Här visar vi som exempel tekniska data för en friblåsande modell med 2-rörssystem och 3-radigt vattenbatteri. Utförlig teknisk data för andra versioner finns i katalogen. Läs mer under Information & Manualer. I katalogen finns detaljerad kyl- och värmedata, korrektionsfaktorer med mera.

Maestro MTL-ECM 13, 2-rörssystem, 3-radigt vattenbatteri, friblåsande
Styrspänning (V)	1	3	5	7,5	10
Luftmängd (m³/h)	505	950	1280	1580	1800
Kyleffekt, total (kW)	3,00	4,05	4,78	5,33	5,69
Kyleffekt, sensibel (kW)	2,37	3,44	4,22	4,88	5,33
Värmeeffekt (kW)	3,42	4,93	6,08	7,01	7,63
Tryckfall, kyla (kPa)	4,5	7,8	10,7	13,1	14,9
Tryckfall, värme (kPa)	4,3	8,3	12,1	15,7	18,3
Motoreffekt (W)	10	27	57	94	148
Ljudeffekt (dB(A))	35	44	49	56	60
Ljudtryck (dB(A))	26	35	40	47	51

Maestro MTL-ECM 23, 2-rörssystem, 3-radigt vattenbatteri, friblåsande
Styrspänning (V)	1	3	5	7,5	10
Luftmängd (m³/h)	640	970	1375	2030	2625
Kyleffekt, total (kW)	3,70	4,82	5,91	7,22	8,12
Kyleffekt, sensibel (kW)	2,78	3,79	4,83	6,27	7,38
Värmeeffekt (kW)	3,97	5,46	7,05	9,23	10,92
Tryckfall, kyla (kPa)	6,4	10,4	15,1	22,3	28,6
Tryckfall, värme (kPa)	5,4	9,6	15,2	24,8	33,6
Motoreffekt (W)	12	29	65	188	362
Ljudeffekt (dB(A))	39	46	53	61	69
Ljudtryck (dB(A))	30	37	44	52	60

Maestro MTL-ECM 33, 2-rörssystem, 3-radigt vattenbatteri, friblåsande
Styrspänning (V)	1	3	5	7,5	10
Luftmängd (m³/h)	760	1190	1750	2656	3390
Kyleffekt, total (kW)	4,54	6,05	7,57	9,21	10,41
Kyleffekt, sensibel (kW)	3,36	4,71	6,16	7,94	9,42
Värmeeffekt (kW)	4,75	6,71	8,89	11,57	13,88
Tryckfall, kyla (kPa)	6,6	11,1	16,9	24,8	32,4
Tryckfall, värme (kPa)	5,3	9,9	16,5	26,6	36,9
Motoreffekt (W)	13	30	83	256	531
Ljudeffekt (dB(A))	41	48	56	64	70
Ljudtryck (dB(A))	32	39	47	55	61

Maestro MTL-ECM 43, 2-rörssystem, 3-radigt vattenbatteri, friblåsande
Styrspänning (V)	1	3	5	7,5	10
Luftmängd (m³/h)	745	1275	1890	2730	3530
Kyleffekt, total (kW)	4,83	6,99	8,898	10,84	12,26
Kyleffekt, sensibel (kW)	3,48	5,29	7,01	8,98	10,56
Värmeeffekt (kW)	5,17	8,01	10,84	14,15	16,91
Tryckfall, kyla (kPa)	5,0	9,8	15,3	22,4	28,9
Tryckfall, värme (kPa)	3,2	7,2	12,4	20,2	27,8
Motoreffekt (W)	12	30	76	219	484
Ljudeffekt (dB(A))	39	48	56	64	69
Ljudtryck (dB(A))	30	39	47	55	60

Maestro MTL-ECM 53, 2-rörssystem, 3-radigt vattenbatteri, friblåsande
Styrspänning (V)	1	3	5	7,5	10
Luftmängd (m³/h)	1495	2605	3580	4400	5160
Kyleffekt, total (kW)	8,60	12,133	14,37	15,83	16,90
Kyleffekt, sensibel (kW)	6,52	9,93	12,16	13,86	15,22
Värmeeffekt (kW)	9,71	14,92	18,77	21,62	24,04
Tryckfall, kyla (kPa)	8,8	16,6	23,2	28,4	33,2
Tryckfall, värme (kPa)	8,8	19,3	29,2	37,8	45,9
Motoreffekt (W)	41	139	340	636	1020
Ljudeffekt (dB(A))	48	61	70	75	79
Ljudtryck (dB(A))	39	52	61	66	70

* Kyleffekt gäller vid 7/12 27°C och 47% Rh. Värmeeffekt gäller vid 70° C framledning och 20° C lufttemperatur.
** Värmeeffekt extrabatteri gäller vid 45/40° C vatten.
*** Ljudtryck är 9 dB(A) lägre än ljudeffekt och gäller för ett rum på 100 m³ med efterklangstiden 0,5 s.

Installation

Maestro MTL-ECM är endast avsedd för takmontering.

Vattenanslutning

Sett utifrån luftriktning ansluter du, som standard, vattnet på vänster sida. Se bilden nedan. Kondensavloppet finns på samma sida som vattenanslutningen.

I en del lokaler underlättas placeringen av fläktkonvektorn om anslutningen kan göras på motsatt sida. Därför kan vi, i det fallet det passar bättre, i stället leverera Maestro med vattenanslutningarna på höger sida.

Bild som visar luftflödet för högeffektiva Maestro MTL

Elanslutning

Omvänt ansluter du elen på motsatt sida mot var vattenanslutningen görs. Som standard gör du alltså elanslutningen höger sida. Om aggregatet levereras med vattenanslutningen på höger sida flyttas elanslutningen i sin tur till vänster sida.

Övrigt

Vattenbatteriet är försett med luftskruvar.

Fläktkonvektorn kan även levereras med dubbla vattenbatterier för 4-rörssystem.

Kapslingsklassen är IP20, klass B.

Reglering

Det finns ett stort antal reglerlösningar som passar MTL-ECM. Se mer om detta under Tillbehör.

Tillbehör

Reglerutrustning	Art.kod	RSK
Elektronisk styrenhet för Modbus. Med elektronikbox, TMB2, jordkabel och NTC-givare	QCV-MB2	–
Elektronisk termostat med automatisk hastighet	WMSECM	6707872
Reglerpanel med termostat och display, automatisk/manuell reglering, WiFi, behöver UPAU, kan reglera MB	TMB2	6774048
Reglerpanel med termostat och automatisk hastighet, kombinera med UPAU	WMAU	6707869
Spänningsenhet till TMB2 och WMAU	UPAU	6707870
Rumsregulator, reglerar EC-fläktar, för matningsspänning 230V	FCR3	6707981
Rumsregulator, reglerar EC-fläktar, för matningsspänning 24V	FCR4	6974287

Ventilsats FVIN	Art.kod	RSK	Dimension	Flöde (l/h)
Ventilsats med tryckoberoende ventil och termoställdon, 230V NC	FVIN10.2	4939013	DN10	19,5 – 203
Ventilsats med tryckoberoende ventil och termoställdon, 230V NC	FVIN15LF.2	4939014	DN15	30,6 – 310
Ventilsats med tryckoberoende ventil och termoställdon, 230V NC	FVIN15.2	4939015	DN15	47,1 – 562
Ventilsats med tryckoberoende ventil och termoställdon, 230V NC	FVIN15HF.2	4939016	DN15	146 – 1130
Ventilsats med tryckoberoende ventil och termoställdon, 230V NC	FVIN20.2	4939017	DN20	197 – 1210
Ventilsats med tryckoberoende ventil och termoställdon, 230V NC	FVIN20HF.2	4939018	DN20	202 – 1680
Ventilsats med tryckoberoende ventil och termoställdon, 230V NC	FVIN25.2	4939019	DN25	215 – 2150

Ventilsats FVV	Art.kod	RSK	Dimension	KVS
Ventilsats med 2-vägs ventil och termoställdon, 230V NC	FVV15.2	6728321	DN15	1,8
Ventilsats med 2-vägs ventil och termoställdon, 230V NC	FVV20.2	6727593	DN20	2,5
Ventilsats med 2-vägs ventil och termoställdon, 230V NC	FVV10.2	–	DN10	1,5
Ventilsats med 2-vägs ventil och termoställdon, 230V NC	FVV25.2	–	DN25	3,3
Ventilsats med 2-vägs ventil och termoställdon, 230V NC	FVV32.2	–	DN32	4,1

Ventilsatser för huvudbatterier, 230V ställdon*	Art.kod	RSK	Användning	Ø	Kvs	Leverantörskod
Ventilsats som reglerar På/Av	VO230B	6704622	Passar MTL-ECM 2–3	1"	6,3	9035146
Ventilsats som reglerar På/Av	VO230A	6704621	Passar MTL-ECM 1	3/4"	6,3	9035145
Ventilsats som reglerar På/Av	VO230C	6704623	Passar MTL-ECM 4–5	1 1/4"	10	9035147
Ventilsats som reglerar På/Av	VO230E	6704625	Passar MTL-ECM 6	1 1/4"	10	9035149

Ventilsatser för extrabatterier, 230V ställdon*	Art.kod	RSK	Användning	Ø	Kvs	Leverantörskod
Ventilsats som reglerar På/Av			Passar MTL-ECM 4–5	1"	10	9035148
Ventilsats som reglerar På/Av	VO230A	6704621	Passar MTL-ECM 1–3	3/4"	6,3	9035145
Ventilsats som reglerar På/Av			Passar MTL-ECM 6	1"	10	9035144

*Använd endast med styrenheter som reglerar På/Av, t.ex. QCV-MB

Ventilsatser för huvudbatterier, 24V ställdon*	Art.kod	RSK	Användning	Ø	Kvs	Leverantörskod
Ventilsats med ställdon, 3-punktsreglering. Kräver Modbus.	VO24B	6704627	Passar MTL-ECM 2–3	1"	6,3	9035146C
Ventilsats med ställdon, 3-punktsreglering. Kräver Modbus.	VO24A	6704631	Passar MTL-ECM 1	3/4"	6,3	9035145C
Ventilsats med ställdon, 3-punktsreglering. Kräver Modbus.	VO24C	6704632	Passar MTL-ECM 4–5	1 1/4"	10	9035147C
Ventilsats med ställdon, 3-punktsreglering,. Kräver Modbus.	VO24E	6704630	Passar MTL-ECM 6	1 1/4"	10	9035149C

Ventilsatser för extrabatterier, 24V ställdon*	Art.kod	RSK	Användning	Ø	Kvs	Leverantörskod
Ventilsats med ställdon, 3-punktsreglering. Kräver Modbus.	VO24A	6704631	Passar MTL-ECM 1–3	3/4"	6,3	9035145C
Ventilsats med ställdon, 3-punktsreglering. Kräver Modbus.	VO24D	6704632	Passar MTL-ECM 4–5	1"	10	9035148C
Ventilsats med ställdon, 3-punktsreglering. Kräver Modbus.			Passar MTL-ECM 6	1"	10	9035144C

*Kan endast reglera fläktkonvektorn tillsammans med QCV-MB

Beskrivning	Användning	Art.kod	RSK
Spiroövergång med 3 anslutningar, för insug och utblås	Passar MTL-ECM 1–2	PMM2	6704637
Spiroövergång med 3 anslutningar, för insug och utblås	Passar MTL-ECM 3	PMM3	6704638
Spiroövergång med 4 anslutningar, för insug och utblås	Passar MTL-ECM 4	PMM4	6704639
Spiroövergång med 4 anslutningar, för insug och utblås	Passar MTL-ECM 5	PMM5	6704640
Spiroövergång med 4 anslutningar, för insug och utblås	Passar MTL-ECM 6	PMM6	6704641
Flexibel anslutning, för insug och utblås	Passar MTL-ECM 1–2	GAV2	6704653
Flexibel anslutning, för insug och utblås	Passar MTL-ECM 3	GAV3	6704654
Flexibel anslutning, för insug och utblås	Passar MTL-ECM 4	GAV4	6704655
Flexibel anslutning, för insug och utblås	Passar MTL-ECM 5	GAV5	6704656
Flexibel anslutning, för insug och utblås	Passar MTL-ECM 6	GAV6	6704657
Yttre extra kondenstråg	Passar alla storlekar	BCM	6704635
Syntetiskt filter SFM, Eurovent EU3	Passar MTL-ECM 1–2	SFMG32	6704644
Syntetiskt filter SFM, Eurovent EU3	Passar MTL-ECM 3	SFMG33	6704645
Syntetiskt filter SFM, Eurovent EU3	Passar MTL-ECM 4	SFMG34	6704646
Syntetiskt filter SFM, Eurovent EU3	Passar MTL-ECM 5	SFMG35	6704647
Syntetiskt filter SFM, Eurovent EU3	Passar MTL-ECM 6	SFMG36	6704648
Syntetiskt filter SFM, EU6, av glasmicrofiber	Passar MTL-ECM 6	SFMF66	6704650

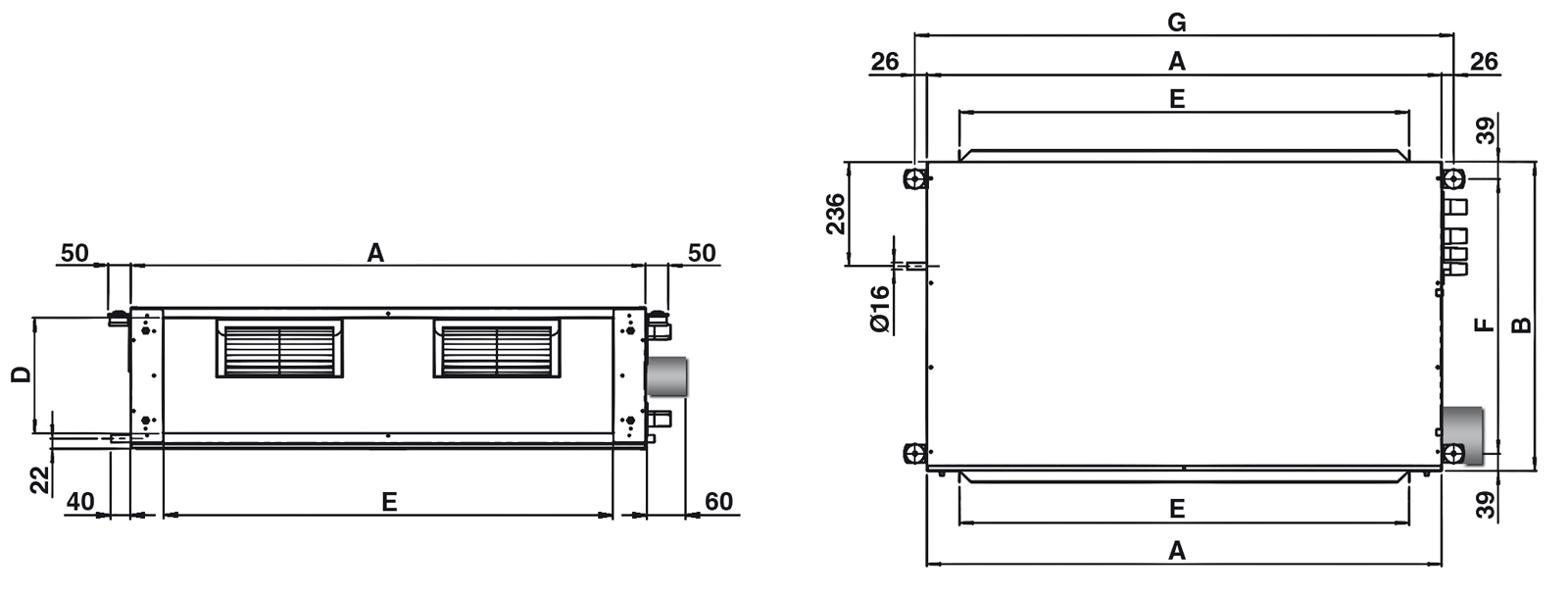

Måttskisser

DIMENSIONER

Maestro MTL-ECM 1–6

Modell	A	B	D	E	F	G
MTL-ECM 1–2	1133	698	255	991	620	1185
MTL-ECM 3	1133	698	305	991	620	1185
MTL-ECM 4	1445	853	293	1302	775	1497
MTL-ECM 5	1445	853	368	1302	775	1497
MTL-ECM 6	1535	1100	421	1393	1022	1587

VATTENANSLUTNINGAR

Maestro MTL-ECM 1–5

Dimensioner för vattenanslutningar hos MTL-ECM1–5

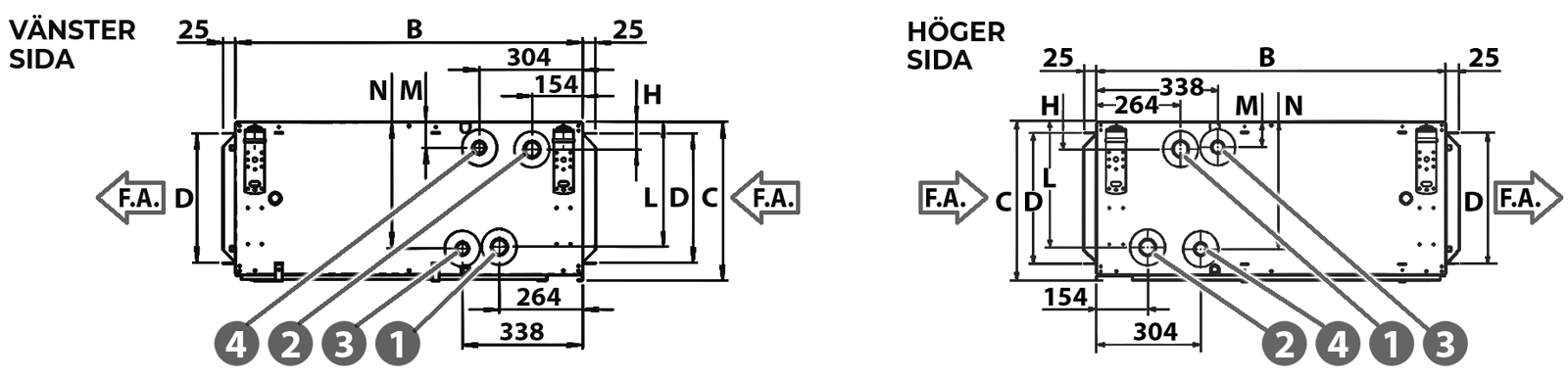

Maestro MTL-ECM 6

Dimensioner för vattenanslutningar hos MTL-ECM 6

Modell	B	C	D	H	L	M	N
MTL-ECM 1–2	698	310	255	54	245	50	249
MTL-ECM 3	698	360	305	54	295	50	299
MTL-ECM 4	853	360	293	58	291	54	295
MTL-ECM 5	853	435	368	58	367	54	370
MTL-ECM 6	1100	488	421	59	416	55	421
