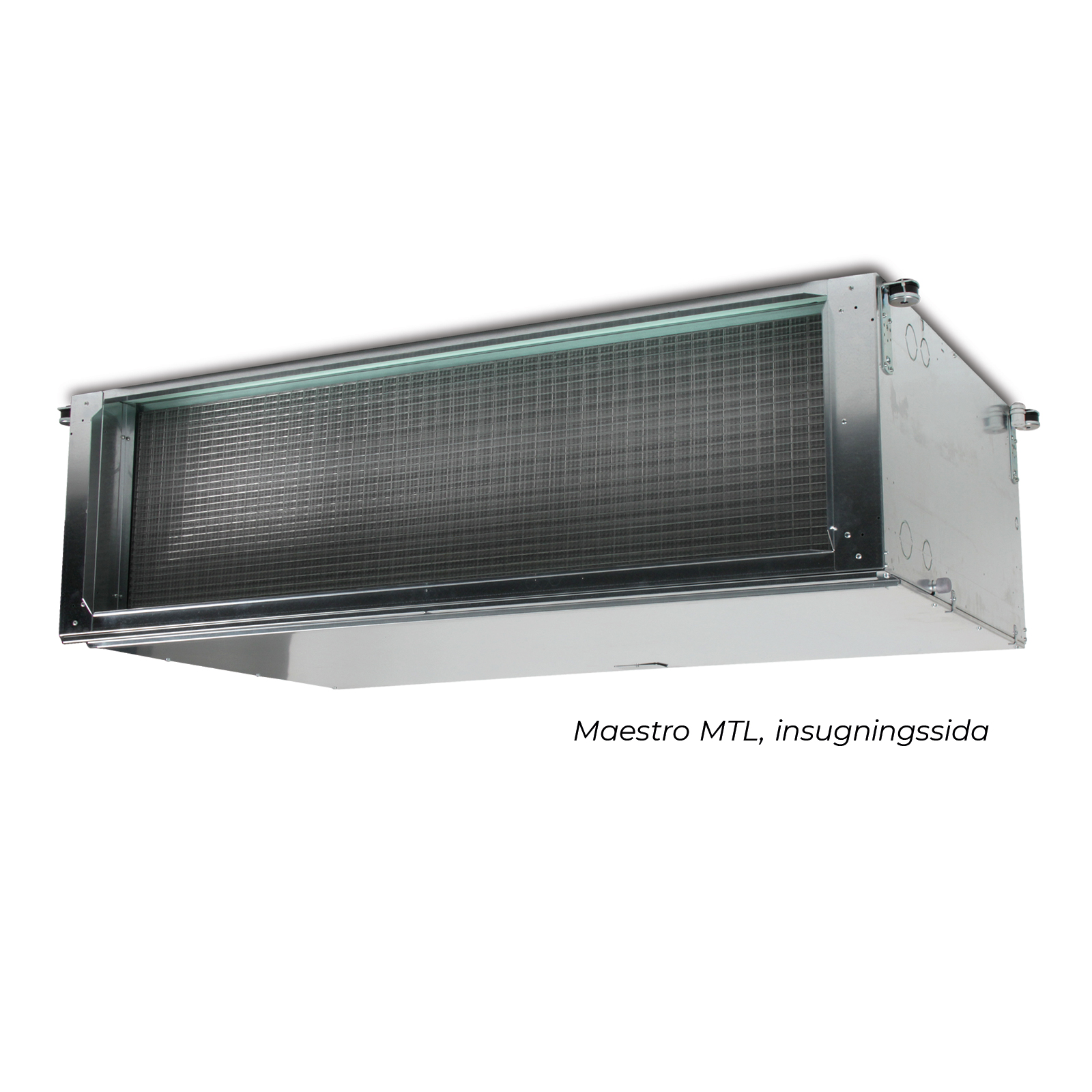

Maestro MTL

Fläktkonvektorer

Tekniska data

Maestro MTL finns i många olika versioner och olika storlekar. Här visar vi som exempel tekniska data för kanalanslutna Maestro MTL i storlek 1–5. Utförlig teknisk data för MTL i andra storlekar samt friblåsande versioner finns i MTL-broschyrerna. Du hittar dem under Information & Manualer. Där finns detaljerad kyl- och värmedata, korrektionsfaktorer med mera.

Maestro MTL14, 2-rörssystem, kanalansluten
Hastighet (E)	1	3	5
Luftmängd – E (m³/h)	790	1125	1410
Tillgängligt tryck – E (Pa)	25	50	75
Kyleffekt, total – E (kW)	4,28	5,36	6,11
Kyleffekt, sensibel – E (kW)	3,36	4,41	5,22
Värmeeffekt – E (kW)	5,80	7,55	8,86
Tryckfall, kyla – E (kPa)	5,1	7,6	9,6
Tryckfall, värme – E (kPa)	4,1	6,2	7,9
Motoreffekt – E (W)	115	154	191
Ljudeffekt utblås (dB(A))	51	59	64
Ljudeffekt insug + strålad – E (dB(A))	52	60	65
Ljudtryck utblås (dB(A))	42	50	55
Ljudtryck insug + strålad (dB(A))	43	51	56
Ljudeffekt insug + strålad – E (dB(A))	64	69	71
Ljudtryck utblås (dB(A))	54	59	61
Ljudtryck insug + strålad (dB(A))	55	60	62

Maestro MTL24, 2-rörssystem, kanalansluten
Hastighet (E)	1	3	5
Luftmängd – E (m³/h)	840	1410	1825
Tillgängligt tryck – E (Pa)	15	50	80
Kyleffekt, total – E (kW)	5,16	7,24	8,44
Kyleffekt, sensibel – E (kW)	3,83	5,71	6,90
Värmeeffekt – E (kW)	6,58	9,79	11,78
Tryckfall, kyla – E (kPa)	6,9	12,7	16,8
Tryckfall, värme – E (kPa)	5,6	10,3	13,6
Motoreffekt – E (W)	170	230	285
Ljudeffekt utblås (dB(A))	50	62	67
Ljudeffekt insug + strålad – E (dB(A))	51	63	68
Ljudtryck utblås (dB(A))	41	53	58
Ljudtryck insug + strålad (dB(A))	42	54	59

Maestro MTL34, 2-rörssystem, kanalansluten
Hastighet (E)	1	3	5
Luftmängd – E (m³/h)	1710	2075	2440
Tillgängligt tryck – E (Pa)	30	50	70
Kyleffekt, total – E (kW)	9,06	10,18	11,18
Kyleffekt, sensibel – E (kW)	7,02	8,10	9,12
Värmeeffekt – E (kW)	12,04	13,87	15,54
Tryckfall, kyla – E (kPa)	16,0	19,8	23,4
Tryckfall, värme – E (kPa)	13,1	16,2	19,1
Motoreffekt – E (W)	350	420	470
Ljudeffekt utblås (dB(A))	61	65	69
Ljudeffekt insug + strålad – E (dB(A))	62	66	70
Ljudtryck utblås (dB(A))	52	56	60
Ljudtryck insug + strålad (dB(A))	53	57	61

Maestro MTL44, 2-rörssystem, kanalansluten
Hastighet – E	1	3	5
Luftmängd – E (m³/h)	2070	2580	3020
Tillgängligt tryck – E (Pa)	35	50	67
Kyleffekt, total – E (kW)	11,33	12,98	14,23
Kyleffekt, sensibel – E (kW)	8,69	10,25	11,49
Värmeeffekt – E (kW)	14,92	17,55	19,64
Tryckfall, kyla – E (kPa)	13,9	17,7	20,9
Tryckfall, värme – E (kPa)	11,2	14,5	17,0
Motoreffekt – E (W)	445	550	630
Ljudeffekt utblås – E (dB(A))	63	68	70
Ljudeffekt insug + strålad – E (dB(A))	64	69	71
Ljudtryck utblås (dB(A))	54	59	61
Ljudtryck insug + strålad (dB(A))	55	60	62

Maestro MTL54, 2-rörssystem, kanalansluten
Hastighet – E	1	3	5
Luftmängd – E (m³/h)	2740	3280	3850
Tillgängligt tryck – E (Pa)	35	50	70
Kyleffekt, total – E (kW)	15,04	16,81	18,52
Kyleffekt, sensibel – E (kW)	11,71	13,42	15,13
Värmeeffekt – E (kW)	19,39	22,12	24,79
Tryckfall, kyla – E (kPa)	13,3	16,2	19,3
Tryckfall, värme – E (kPa)	10,8	13,2	15,7
Motoreffekt – E (W)	500	617	760
Ljudeffekt utblås – E (dB(A))	66	70	73
Ljudeffekt insug + strålad – E (dB(A))	67	71	74
Ljudtryck utblås (dB(A))	57	61	64
Ljudtryck insug + strålad (dB(A))	58	62	65

* De Euroventcertifierade stegen (E) är de som är anslutna vid leverans. Kyleffekt gäller vid 7/12 27°C och 47% Rh.
** Värmeeffekt gäller vid 70°C framledning och 20°C lufttemperatur. Flöde som för kyla. Värmeeffekt extrabatteri gäller vid 70/60 vatten.
*** Ljudtryck är 9 dB(A) lägre än ljudeffekt och gäller för ett rum på 100 m³ med efterklangstiden 0,5.

Installation

Maestro MTL är endast avsedd för takmontering.

Vattenanslutning

Sett utifrån luftriktning ansluter du, som standard, vattnet på vänster sida. Se bilden nedan. Kondensavloppet finns på samma sida som vattenanslutningen.

I en del lokaler underlättas placeringen av fläktkonvektorn om anslutningen kan göras på motsatt sida. Därför kan vi, i det fallet det passar bättre, i stället leverera Maestro med vattenanslutningarna på höger sida.

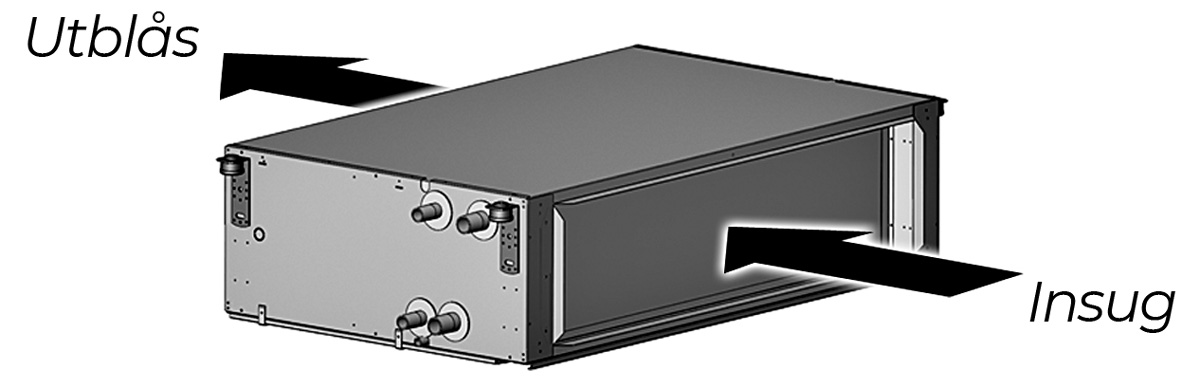

Bild som visar luftflödet för högeffektiva Maestro MTL

Elanslutning

Omvänt ansluter du elen på motsatt sida mot var vattenanslutningen görs. Som standard gör du alltså elanslutningen höger sida. Om aggregatet levereras med vattenanslutningen på höger sida flyttas elanslutningen i sin tur till vänster sida.

Övrigt

Vattenbatteriet är försett med luftskruvar. Maestro MTL kan levereras med dubbla vattenbatterier för 4-rörssystem.

Kapslingsklassen är IP20, klass B.

Reglering

Det finns ett flertal reglerlösningar som passar Maestro MTL, från den lite enklare reglerpanelen WM3V till reglering med Modbus. Läs mer om reglerutrustning under Tillbehör.

Tillbehör

Beskrivning	Art.kod	RSK
Elektronisk styrenhet för Modbus. Med elektronikbox, TMB2, jordkabel och NTC-givare	QCV-MB2	–
Elektronisk reglerenhet med LCD display, automatisk eller manuell reglering, WiFi	TMB2	6774048
Elektronisk termostat, reglerar Värme/Av/Kyla samt fläkthastighet	WMT	6707868
Reglerpanel, med På/Av samt manuell reglering fläkthastighet	WM3V	6707871
Reläenhet, slavstyrd hastighetsbrytare för WMT och WM3V. Passar MTL 3–7.	SELS	–

Ventilsats FVIN	Art.kod	RSK	Dimension	Flöde (l/h)
Ventilsats med tryckoberoende ventil och termoställdon, 230V	FVIN10.2	4939013	DN10	19,5 – 203
Ventilsats med tryckoberoende ventil och termoställdon, 230V	FVIN15LF.2	4939014	DN15	30,6 – 310
Ventilsats med tryckoberoende ventil och termoställdon, 230V	FVIN15.2	4939015	DN15	47,1 – 562
Ventilsats med tryckoberoende ventil och termoställdon, 230V	FVIN15HF.2	4939016	DN15	146 – 1130
Ventilsats med tryckoberoende ventil och termoställdon, 230V	FVIN20.2	4939017	DN20	197 – 1210
Ventilsats med tryckoberoende ventil och termoställdon, 230V	FVIN20HF.2	4939018	DN20	202 – 1680
Ventilsats med tryckoberoende ventil och termoställdon, 230V	FVIN25.2	4939019	DN25	215 – 2150

Ventilsats FVV	Art.kod	RSK	Dimension	KVS
Ventilsats med 2-vägs ventil och termoställdon, 230V NC	FVV15.2	6728321	DN15	1,8
Ventilsats med 2-vägs ventil och termoställdon, 230V NC	FVV20.2	6727593	DN20	2,5
Ventilsats med 2-vägs ventil och termoställdon, 230V NC	FVV10.2	–	DN10	1,5
Ventilsats med 2-vägs ventil och termoställdon, 230V NC	FVV25.2	–	DN25	3,3
Ventilsats med 2-vägs ventil och termoställdon, 230V NC	FVV32.2	–	DN32	4,1

Ventilsatser för huvudbatterier, 230V ställdon*	Art.kod	RSK	Användning	Ø	Kvs	Leverantörskod
Ventilsats för reglering På/Av	VO230A	6704621	Passar MTL 1	3/4"	6,3	9035145
Ventilsats för reglering På/Av	VO230B	6704622	Passar MTL 2–3	1"	6,3	9035146
Ventilsats för reglering På/Av	VO230C	6704623	Passar MTL 4–5	1 1/4"	10	9035147
Ventilsats för reglering På/Av	VO230E	6704625	Passar MTL 6–7	1 1/4"	10	9035149

Ventilsatser för extrabatterier, 230V ställdon*	Art.kod	RSK	Användning	Ø	Kvs	Leverantörskod
Ventilsats för reglering På/Av	VO230A	6704621	Passar MTL 1–3	3/4"	6,3	9035145
Ventilsats för reglering På/Av			Passar MTL 4–5	1"	10	9035148
Ventilsats för reglering På/Av			Passar MTL 6–7	1"	10	9035144

*Använd endast med styrenheter som reglerar På/Av, t.ex. QCV-MB

Ventilsatser för huvudbatterier, 24V ställdon*	Art.kod	RSK	Användning	Ø	Kvs	Leverantörskod
Ventilsats med ställdon, 3-punktsreglering. Kräver Modbus.	VO24A	6704631	Passar MTL 1	3/4"	6,3	9035145C
Ventilsats med ställdon, 3-punktsreglering. Kräver Modbus.	VO24B	6704627	Passar MTL 2–3	1"	6,3	9035146C
Ventilsats med ställdon, 3-punktsreglering. Kräver Modbus.	VO24C	6704632	Passar MTL 4–5	1 1/4"	10	9035147C
Ventilsats med ställdon, 3-punktsreglering. Kräver Modbus.	VO24E	6704630	Passar MTL 6–7	1"	10	9035149C

Ventilsatser för extrabatterier, 24V ställdon*	Art.kod	RSK	Användning	Ø	Kvs	Leverantörskod
Ventilsats med ställdon, 3-punktsreglering. Kräver Modbus.			Passar MTL 6–7	1"	10	9035144C
Ventilsats med ställdon, 3-punktsreglering. Kräver Modbus.	VO24A	6704631	Passar MTL 1–3	3/4"	6,3	9035145C
Ventilsats med ställdon, 3-punktsreglering. Kräver Modbus.	VO24D	6704632	Passar MTL 4–5	1"	10	9035148C

*Kan endast reglera fläktkonvektorn tillsammans med QCV-MB

Beskrivning	Användning	Art.kod	RSK
Spiroövergång med 3 anslutningar, för insug och utblås	Passar MTL 1–2	PMM2	6704637
Spiroövergång med 3 anslutningar, för insug och utblås	Passar MTL 3	PMM3	6704638
Spiroövergång med 4 anslutningar, för insug och utblås	Passar MTL 4	PMM4	6704639
Spiroövergång med 4 anslutningar, för insug och utblås	Passar MTL 5	PMM5	6704640
Spiroövergång med 4 anslutningar, för insug och utblås	Passar MTL 6	PMM6	6704641
Spiroövergång med 4 anslutningar, för insug och utblås	Passar MTL 7	PMM7	6704642
Flexibel anslutning, för insug och utblås	Passar MTL 1–2	GAV2	6704653
Flexibel anslutning, för insug och utblås	Passar MTL 3	GAV3	6704654
Flexibel anslutning, för insug och utblås	Passar MTL 4	GAV4	6704655
Flexibel anslutning, för insug och utblås	Passar MTL 5	GAV5	6704656
Flexibel anslutning, för insug och utblås	Passar MTL 6	GAV6	6704657
Flexibel anslutning, för insug och utblås	Passar MTL 7	GAV7	6704658
Yttre extra kondenstråg	Passar alla storlekar	BCM	6704635
Syntetiskt filter SFM, Eurovent EU3	Passar MTL 1–2	SFMG32	6704644
Syntetiskt filter SFM, Eurovent EU3	Passar MTL 3	SFMG33	6704645
Syntetiskt filter SFM, Eurovent EU3	Passar MTL 4	SFMG34	6704646
Syntetiskt filter SFM, Eurovent EU3	Passar MTL 5	SFMG35	6704647
Syntetiskt filter SFM, Eurovent EU3	Passar MTL 6	SFMG36	6704648
Syntetiskt filter SFM, Eurovent EU3	Passar MTL 7	SFMG37	6704649
Syntetiskt filter SFM, EU6, av glasmicrofiber	Passar MTL 6	SFMF66	6704650
Syntetiskt filter SFM, EU6, av glasmicrofiber	Passar MTL 7	SFMF67	6704651

Måttskisser

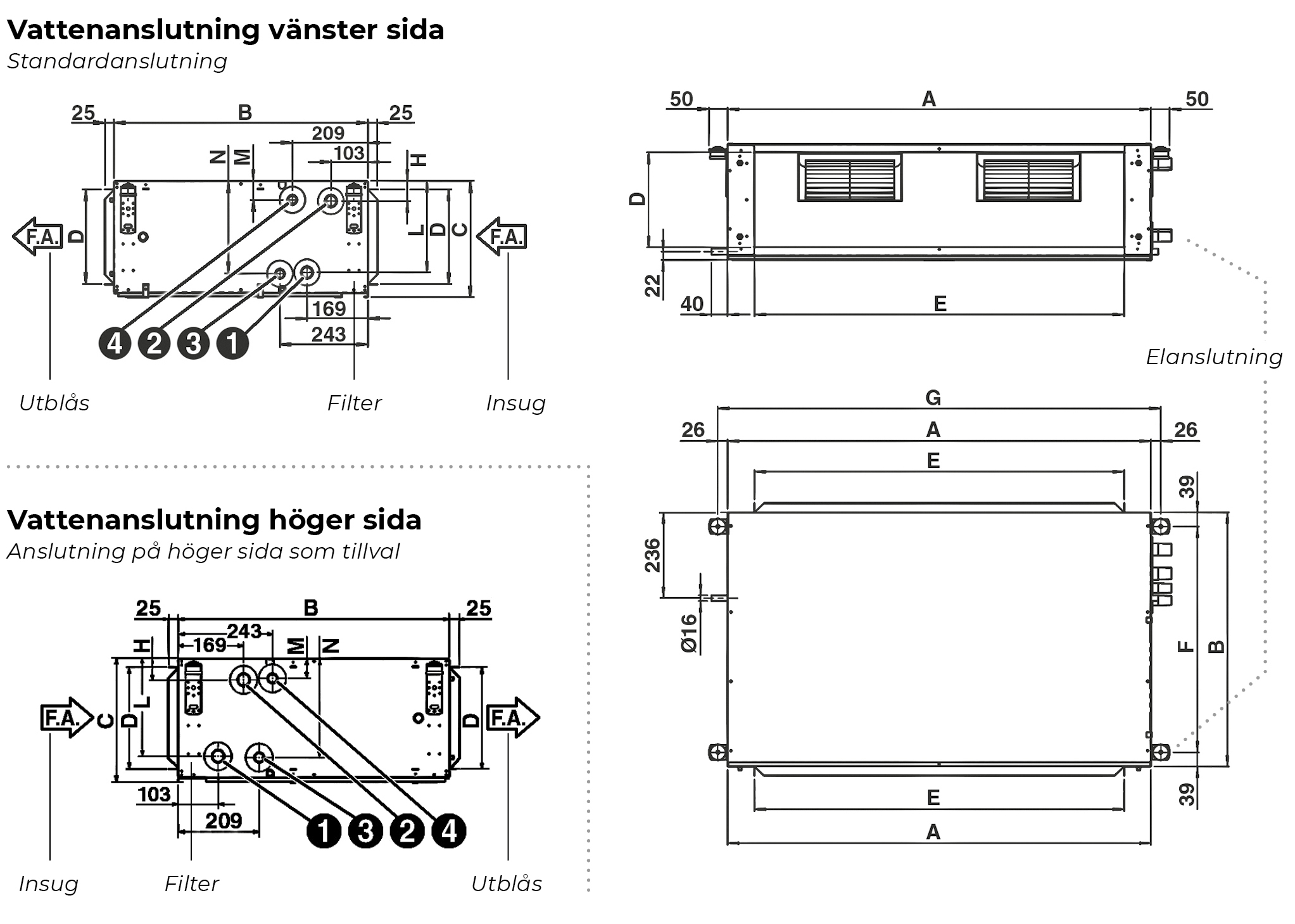

Maestro MTL1–5

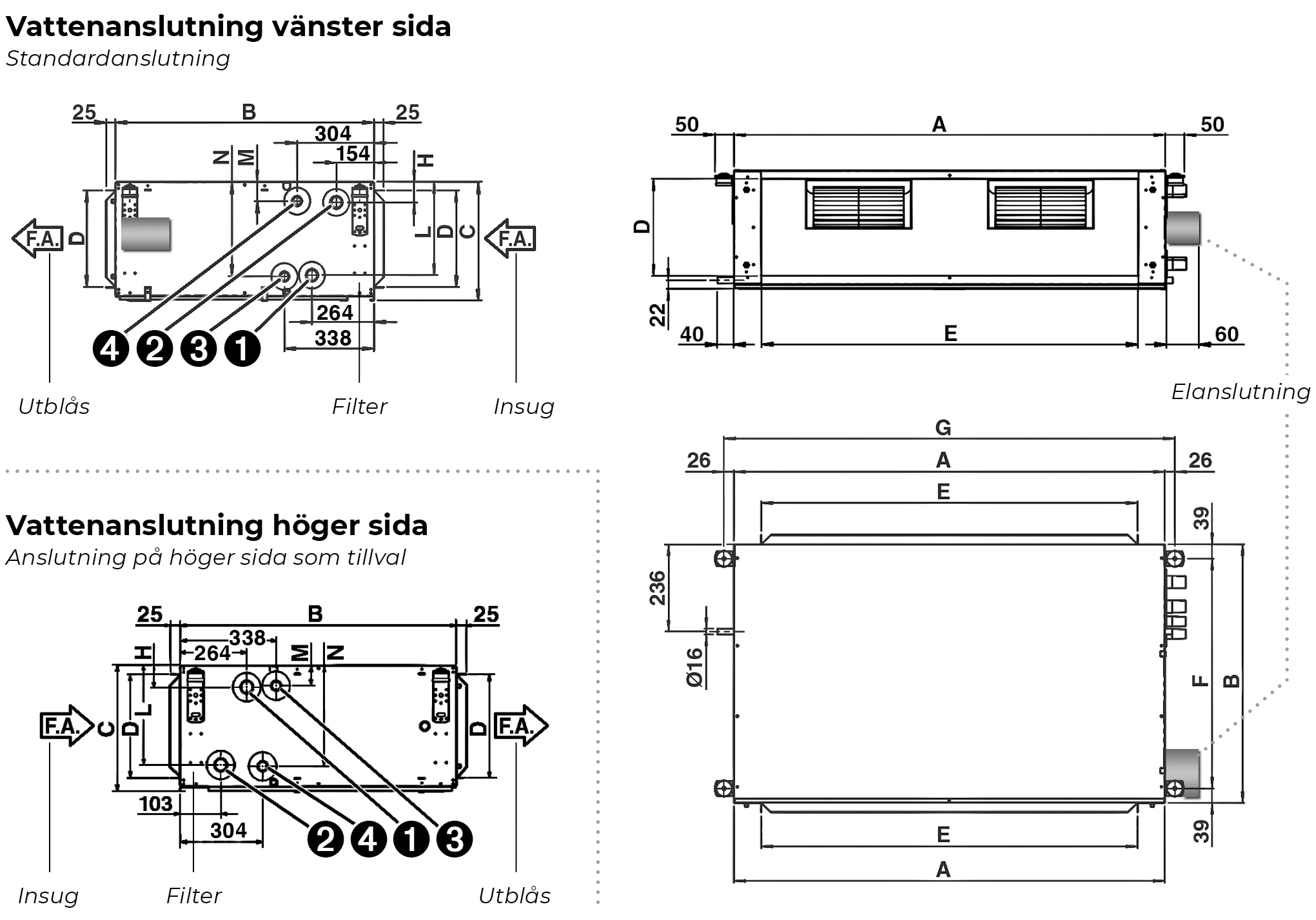

Maestro MTL6–7

Modell	A	B	C	D	E	F	G	H	L	M	N
MTL1–2	1133	698	310	255	991	620	1185	54	245	50	249
MTL3	1133	698	360	305	991	620	1185	54	295	50	299
MTL4	1445	853	360	293	1302	775	1497	58	291	54	295
MTL5	1445	853	435	368	1302	775	1497	58	367	54	370
MTL6	1535	1100	488	421	1393	1022	1587	59	416	55	421
MTL7	1535	1100	588	521	1393	1022	1587	59	516	55	521
