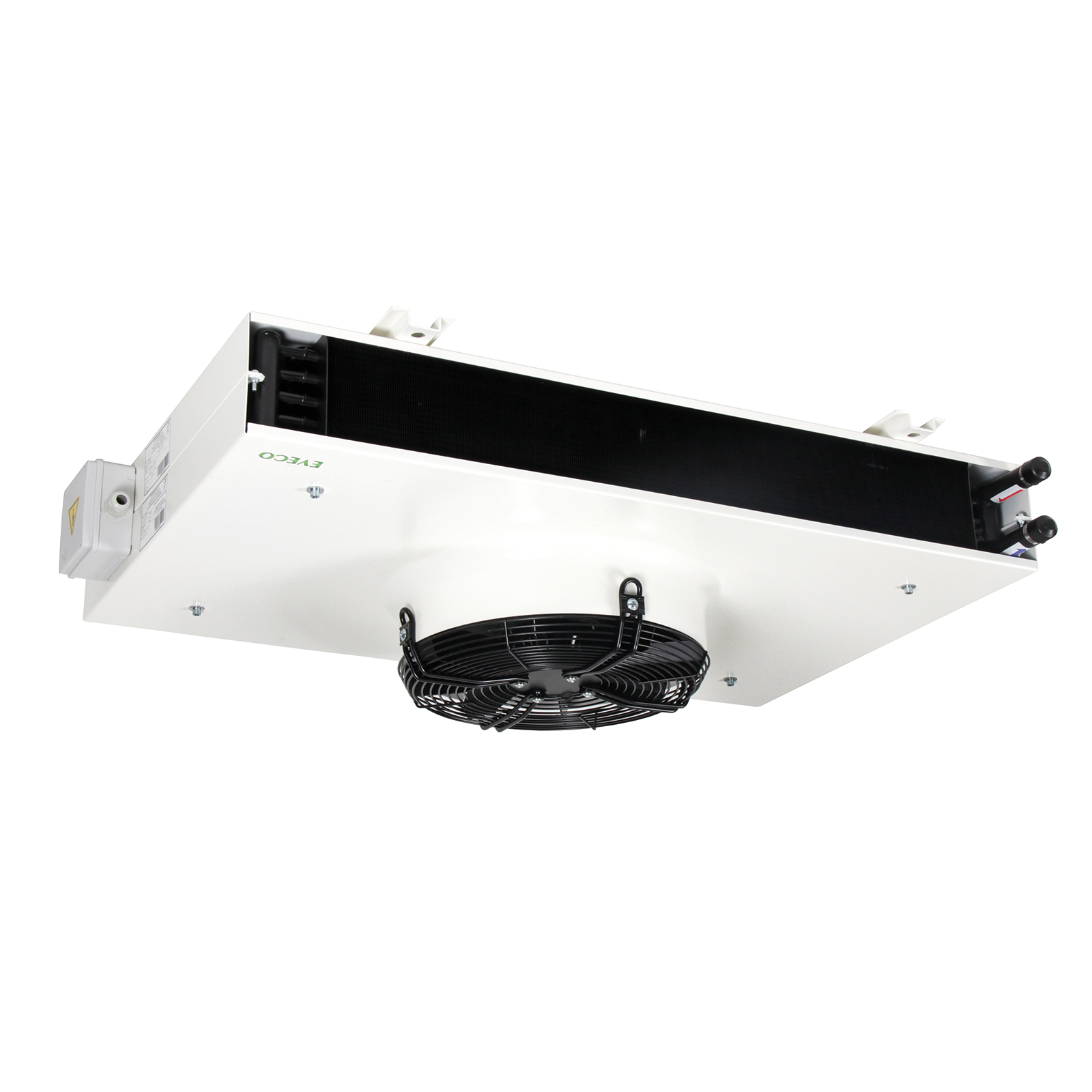

LVEV EC

Fläktluftvärmare

Tekniska data

LVEV EC

Modell	Spänning (V)	Luftmängd (m³/h)	Motoreffekt (W)	Ström (A)
LVEV 33 EC	230	1500	165	1,4
LVEV 43 EC	230	2300	165	1,4
LVEV 53 EC	230	5075	345	2,2

Installation

På ovansidan av LVEV finns 4 infästningar för 8 mm gängad stång. Som tillbehör finns ett takpendelfäste, TPF8, som underlättar monteringen och ger upp till 1000 mm nedhängning.

Fläktmotorerna ansluts 230V/1 max 10A och är i IP-klass 44.

Reglering

Reglerutrustning som passar utmärkt för LVEV EC är t.ex. AFR-EC och LVR3. AFR-EC är en varvtalsreglering och elektronisk termostat i ett. Med den styr du antingen varvtalet manuellt, eller låter varvtalet anpassas till effektbehovet automatiskt. LVR3 är en förprogrammerad rumsregulator som reglerar fläkt och ventil, var för sig eller samtidigt.

Vill du ha en ännu smartare, och mer avancerad, styrenhet? Då väljer du istället AirGenio. Den kan även kopplas upp mot Modbus.

Välj ventil efter vald reglering, aggregatets storlek och flöde.

Tillbehör

AirGenio reglering	Variant	Art.kod	RSK
AirGenio för fläktluftvärmare med EC-fläkt	Master	SCEC	6704608
AirGenio för fläktluftvärmare med EC-fläkt	Slav	SCECS	–

Övrig reglering LVEV EC	Art.kod	RSK
Reglerautomatik, reglerar hastighet. 230V, IP54	AFR-EC	6704772
Rumsregulator, reglerar EC-fläktar och ventiler. 230V, IP20	LVR3	6704695
Rumsregulator, reglerar EC-fläktar och ventiler. 24V, IP20	LVR4	6704701
Elektronisk termostat med automatisk hastighetsreglering 0–10 V	WMSECM	6707872

Ventilsats VIM	Art.kod	RSK	Ventil	Ställdon	Kulventil
Ventilsats, DN15, 44 – 245 l/h, modulerande	VIM15LF.2	6704599	TACP15LF	TAS160	KULV15
Ventilsats, DN15, 88 – 470 l/h, modulerande	VIM15.2	6704600	TACP15	TAS160	KULV15
Ventilsats, DN20, 210 – 1150 l/h, modulerande	VIM20.2	6704601	TACP20	TAS160	KULV20
Ventilsats, DN25, 370 – 2150 l/h, modulerande	VIM25.2	6704602	TACP25	TAS160	KULV25
Ventilsats, DN32, 800 – 3700 l/h, modulerande	VIM32.2	6704603	TACP32	TAS160	KULV32

Ventilsats FVIN	Art.kod	RSK	Dimension	Flöde (l/h)
Ventilsats med tryckoberoende ventil och termoställdon, 230V NC	FVIN10.2	4939013	DN10	19,5 – 203
Ventilsats med tryckoberoende ventil och termoställdon, 230V NC	FVIN15LF.2	4939014	DN15	30,6 – 310
Ventilsats med tryckoberoende ventil och termoställdon, 230V NC	FVIN15.2	4939015	DN15	47,1 – 562
Ventilsats med tryckoberoende ventil och termoställdon, 230V NC	FVIN15HF.2	4939016	DN15	146 – 1130
Ventilsats med tryckoberoende ventil och termoställdon, 230V NC	FVIN20.2	4939017	DN20	197 – 1210
Ventilsats med tryckoberoende ventil och termoställdon, 230V NC	FVIN20HF.2	4939018	DN20	202 – 1680
Ventilsats med tryckoberoende ventil och termoställdon, 230V NC	FVIN25.2	4939019	DN25	215 – 2150

Ventilsats FVV	Art.kod	RSK	Dimension	KVS
Ventilsats med 2-vägs ventil och termoställdon, 230V NC	FVV10.2	–	DN10	1,5
Ventilsats med 2-vägs ventil och termoställdon, 230V NC	FVV15.2	6728321	DN15	1,8
Ventilsats med 2-vägs ventil och termoställdon, 230V NC	FVV20.2	6727593	DN20	2,5
Ventilsats med 2-vägs ventil och termoställdon, 230V NC	FVV25.2	–	DN25	3,3
Ventilsats med 2-vägs ventil och termoställdon, 230V NC	FVV32.2	–	DN32	4,1

Övriga tillbehör	Art. kod	RSK
Takpendelfäste 1 m	TPF8	6726404

Måttskisser

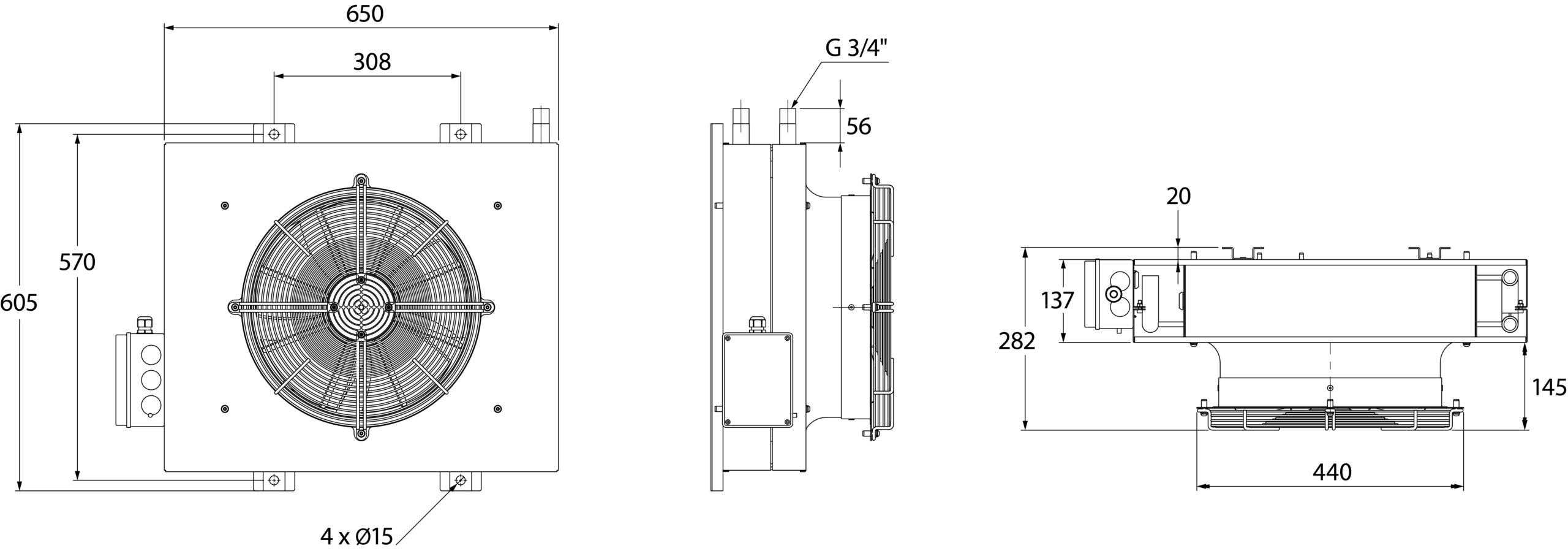

LVEV33

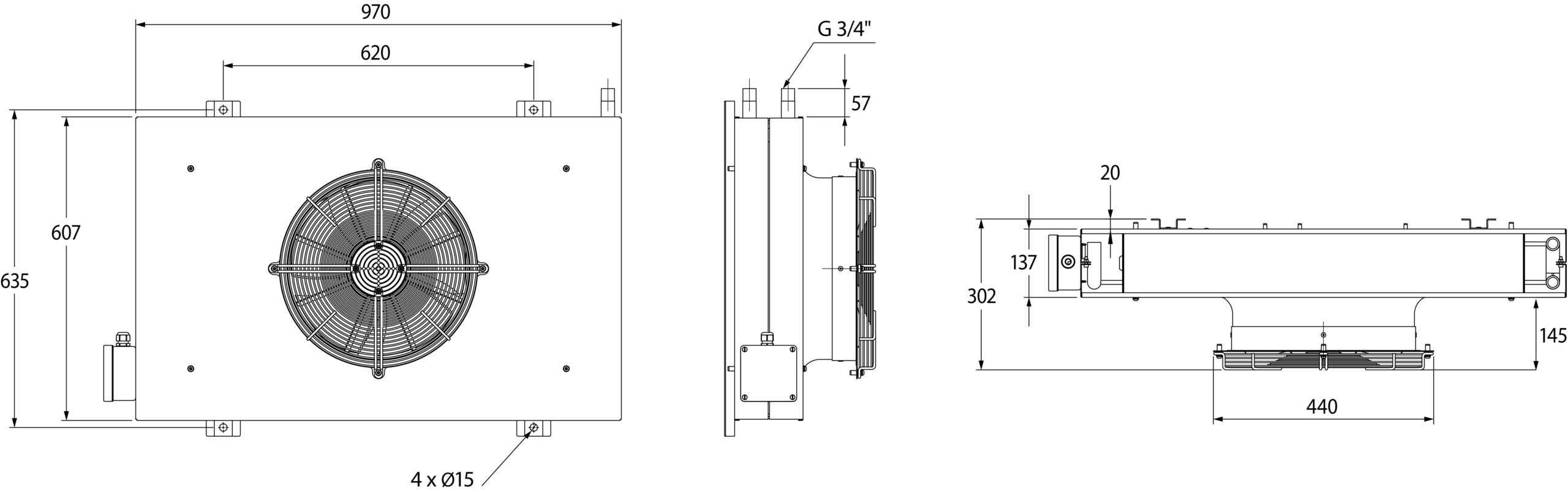

LVEV43

Dimensioner för fläktluftvärmare LVEV43

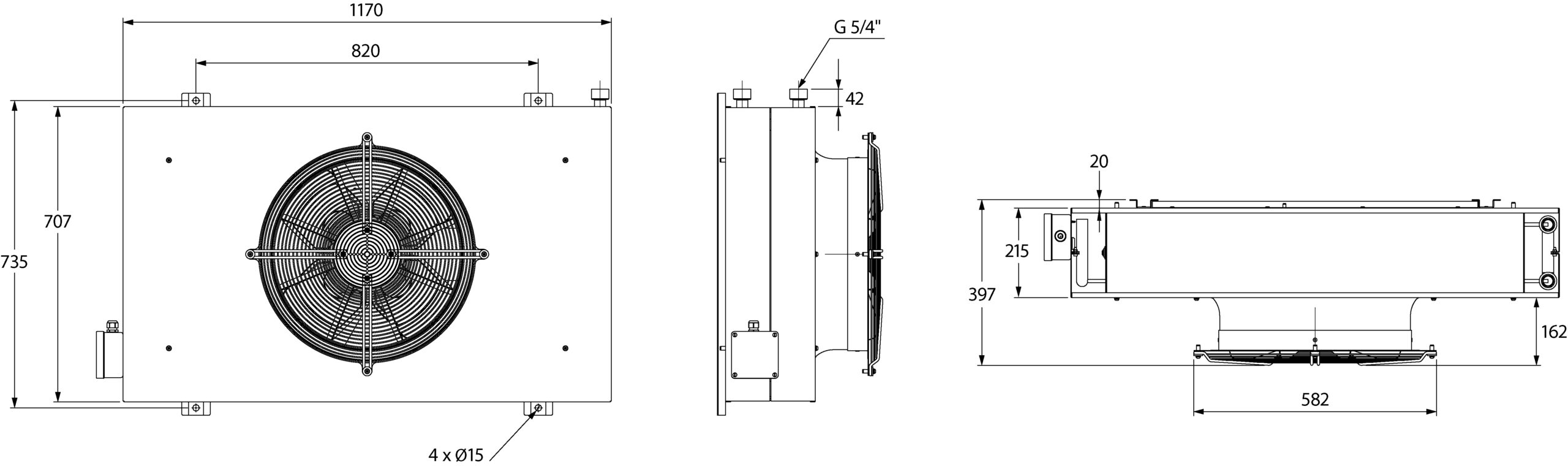

LVEV53

Längder i mm.

Modell	LVEV33	LVEV43	LVEV53
Vikt (kg)	21	25	36
