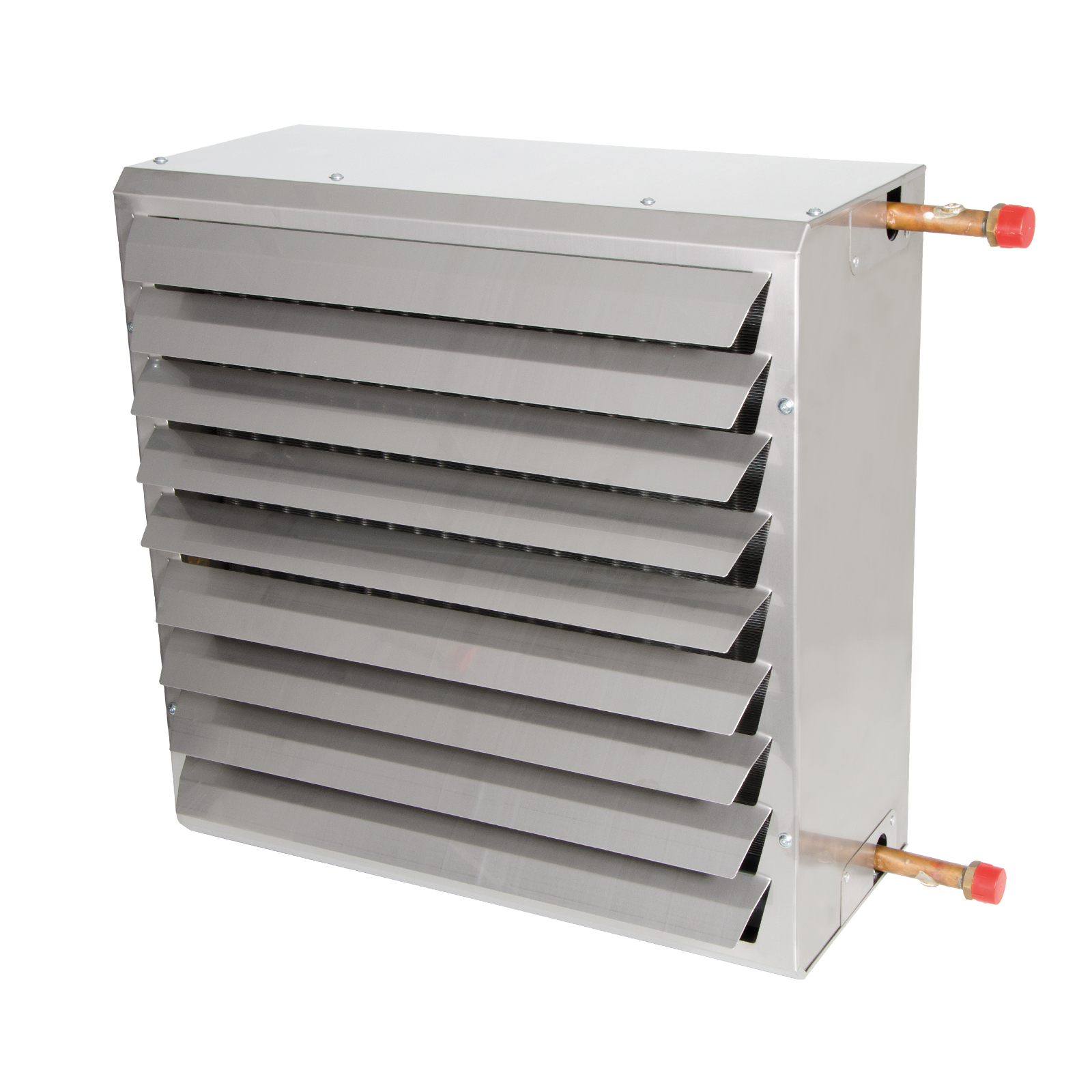

Savana Inox AC

Fläktluftvärmare

Tekniska data

Typ	RSK	Ström (A)	Luftmängd (m³/s)	Luftmängd (m³/h)	Effekt* (kW)	Utg.luft temp.* (C)	Effekt** (kW)	Utg.luft temp.** (C)	Ljudnivå*** (dB(A))
SAV22GNX	6724085	0,95	0,64	2300	17,1	36,3	9,9	27,6	55,9
SAV42GNX	6724086	2,00	1,28	4600	35,4	38,2	21,3	28,5	62,0
SAV62GNX	6724087	3,00	1,67	6490	45,7	38,0	27,3	28,3	65,1

* Värmevatten 80/60/15° C
** Värmevatten 60/40/15° C
*** Ljudtrycksnivå enligt ISO 3741 på 5 m avstånd, riktningsfaktor Q = 2, absorptionsarea = 200 m² Sabine. Tolerans ± 2 dB(A).

Installation

Montera Savana Inox på väggen eller i taket. Med konsolen SAVHN kan fläktluftvärmaren monteras i 3 olika riktningar; rak, 15° eller 30° vinkel. Säkerställ först att väggen eller det tak, som konsolen ska fästas i, är rak och klarar av vikten. Konsolen är ett tillbehör.

Elanslutning: Anslut Savana Inox AC till 230V/1 max 10A mot inkommande plint.

Vattenanslutning: Anslut vattnet på antingen höger eller vänster sida av fläktluftvärmaren, Savana Inox är vändbar.

Alla motorer har ett inbyggt internkopplat överhettningsskydd.

Reglering

Reglera fläktmotorn med hjälp av t.ex. en 5-stegstrafo. Välj trafo efter märkeffekt på apparaten. Vi rekommenderar reglerautomatik AFR, det är både en termostat och 5-stegstransformator i ett. Med AFR kan du välja varvtal själv, eller låta reglerautomatiken välja varvtal utifrån temperaturskillnaden mellan är- och börvärde.

Vill du ha en mer avancerad styrenhet väljer du istället AirGenio. Den kan även kopplas upp mot Modbus.

Efter att du har valt reglerenhet väljer du ventil. Välj en ventil utifrån vad som passar reglerutrustningen, fläktluftvärmarens storlek samt aktuellt flöde.

Läs mer om reglerutrustning som passar Savana Inox AC under Tillbehör.

Tillbehör

AirGenio reglering	Variant	Art. kod	RSK
Reglering för fläktluftvärmare med AC-fläkt	AC, 4A, Master	SCAC504	6704609
Reglering för fläktluftvärmare med AC-fläkt	AC, 4A, Slav	SCAC504S	–
Reglering för fläktluftvärmare med AC-fläkt	AC, 7A, Master	SCAC507	6704610
Reglering för fläktluftvärmare med AC-fläkt	AC, 7A, Slav	SCAC507S	–
Reglering för fläktluftvärmare med AC-fläkt	AC, 16A, Master	SCAC516	6704611
Reglering för fläktluftvärmare med AC-fläkt	AC, 16A, Slav	SCAC516S	–

Övrig reglerutrustning	Art.kod	RSK
Reglerautomatik 2,5 A, 5 fläktsteg, automatisk och termostat	AFR25	6704679
Reglerautomatik 5,0 A, 5 fläktsteg, automatisk och termostat	AFR50	6704681
Termostat, IP54, invändig	SR101I	6727477
Termostat, IP54, utvändig	SR101U	6727478
5-stegstrafo 1 A	VR0,8	6729995
5-stegstrafo 2,2 A	VR2,2	6729997
5-stegstrafo 3,0 A	VR3	6729998
5-stegstrafo 5,0 A	VR5	6729999
VENTILER:
Konstantflödesventil, DN15, flöde 88 – 470 l/h	TACP15	6704516
Konstantflödesventil, DN20, flöde 210 – 1150 l/h	TACP20	6704518
Konstantflödesventil, DN25, flöde 370 – 2150 l/h	TACP25	6704519
Konstantflödesventil, DN32, flöde 800 – 3700 l/h	TACP32	6704520
2-vägs reglerventil, DN15, Kvs 1,8	VV15.2	6750078
2-vägs reglerventil, DN20, Kvs 2,5	VV20.2	6750079
2-vägs reglerventil, DN25, Kvs 3,3	VV25.2	6750080
2-vägs reglerventil, DN32, Kvs 4,1	VV32.2	–
3-vägs blandningsventil, DN20, Kvs 4,5	VV20.3	6704605
3-vägs blandningsventil, DN25, Kvs 4,6	VV25.3	6704606

Ventilsats VIM	Art.kod	RSK	Ventil	Ställdon	Kulventil
Ventilsats, DN15, 44 – 245 l/h, modulerande	VIM15LF.2	6704599	TACP15LF	TAS160	KULV15
Ventilsats, DN15, 88 – 470 l/h, modulerande	VIM15.2	6704600	TACP15	TAS160	KULV15
Ventilsats, DN20, 210 – 1150 l/h, modulerande	VIM20.2	6704601	TACP20	TAS160	KULV20
Ventilsats, DN25, 370 – 2150 l/h, modulerande	VIM25.2	6704602	TACP25	TAS160	KULV25
Ventilsats, DN32, 800 – 3700 l/h, modulerande	VIM32.2	6704603	TACP32	TAS160	KULV32

Ventilsats FVIN	Art.kod	RSK	Dimension	Flöde (l/h)
Ventilsats med tryckoberoende ventil och termoställdon, 230V	FVIN10.2	4939013	DN10	19,5 – 203
Ventilsats med tryckoberoende ventil och termoställdon, 230V	FVIN15LF.2	4939014	DN15	30,6 – 310
Ventilsats med tryckoberoende ventil och termoställdon, 230V	FVIN15.2	4939015	DN15	47,1 – 562
Ventilsats med tryckoberoende ventil och termoställdon, 230V	FVIN15HF.2	4939016	DN15	146 – 1130
Ventilsats med tryckoberoende ventil och termoställdon, 230V	FVIN20.2	4939017	DN20	197 – 1210
Ventilsats med tryckoberoende ventil och termoställdon, 230V	FVIN20HF.2	4939018	DN20	202 – 1680
Ventilsats med tryckoberoende ventil och termoställdon, 230V	FVIN25.2	4939019	DN25	215 – 2150

Ventilsats FVV	Art.kod	RSK	Dimension	KVS
Ventilsats med 2-vägs ventil och termoställdon, 230V NC	FVV10.2	–	DN10	1,5
Ventilsats med 2-vägs ventil och termoställdon, 230V NC	FVV15.2	6728321	DN15	1,8
Ventilsats med 2-vägs ventil och termoställdon, 230V NC	FVV20.2	6727593	DN20	2,5
Ventilsats med 2-vägs ventil och termoställdon, 230V NC	FVV25.2	–	DN25	3,3
Ventilsats med 2-vägs ventil och termoställdon, 230V NC	FVV32.2	–	DN32	4,1

Tillbehör till Savana Inox AC	Art.kod	RSK
Monteringskonsol som passar SAV22GNX	SAVH2NX	6724101
Monteringskonsol som passar SAV42GNX	SAVH4NX	6724102
Monteringskonsol som passar SAV62GNX	SAVH6NX	6724103
Filter till SAV22GNX	FISAV2G2	6724133
Filter till SAV62GNX	FISAV6G2	6724135
Filter till SAV42GNX	FISAV4G2	6724134

Måttskisser

Dimensioner Savana Inox AC

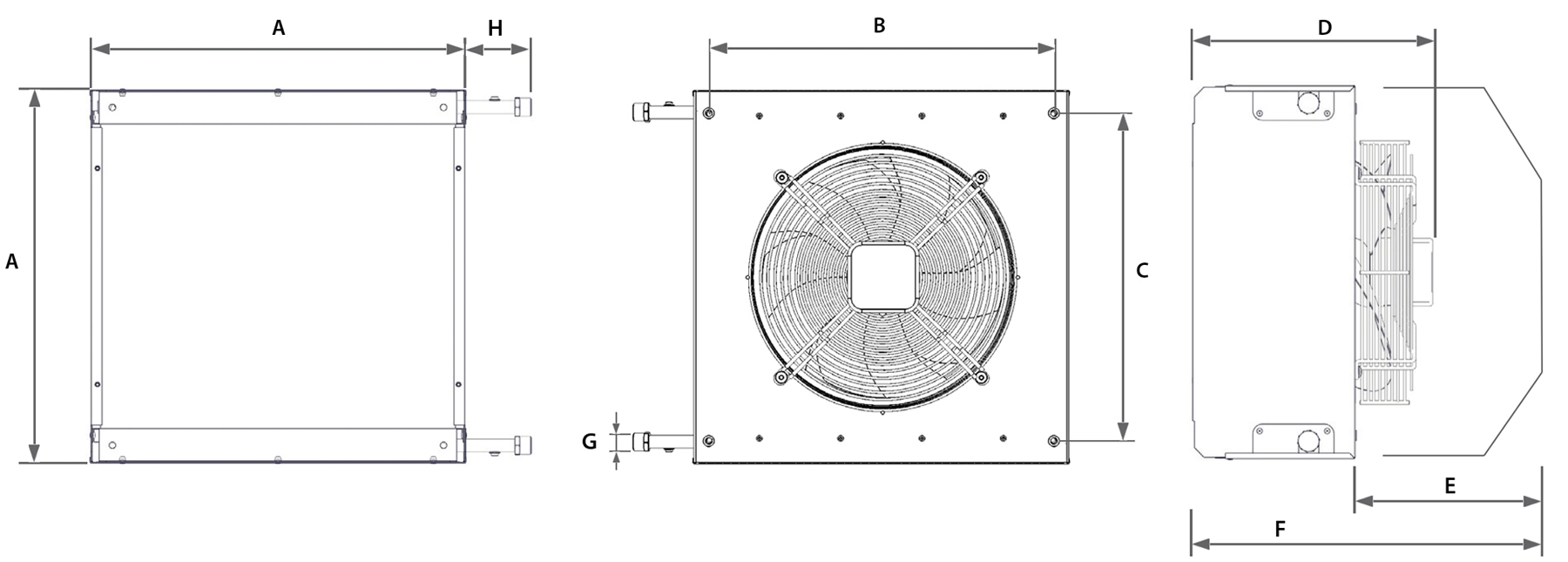

Dimensioner Savana inkl konsoller

Art. kod	A	B	C	D	E	F	G x 2	G x 3	H	Vikt
SAV22GNX	555	508	483	350	280	500	3/4"	1"	100	16
SAV42GNX	755	708	683	350	280	500	3/4"	1"	100	22
SAV62GNX	855	808	783	350	280	500	1"	1 1/4"	100	34

Längder i mm. Dimensioner (G) är i tum. Vikt är i kg, inklusive front men utan vatten.
