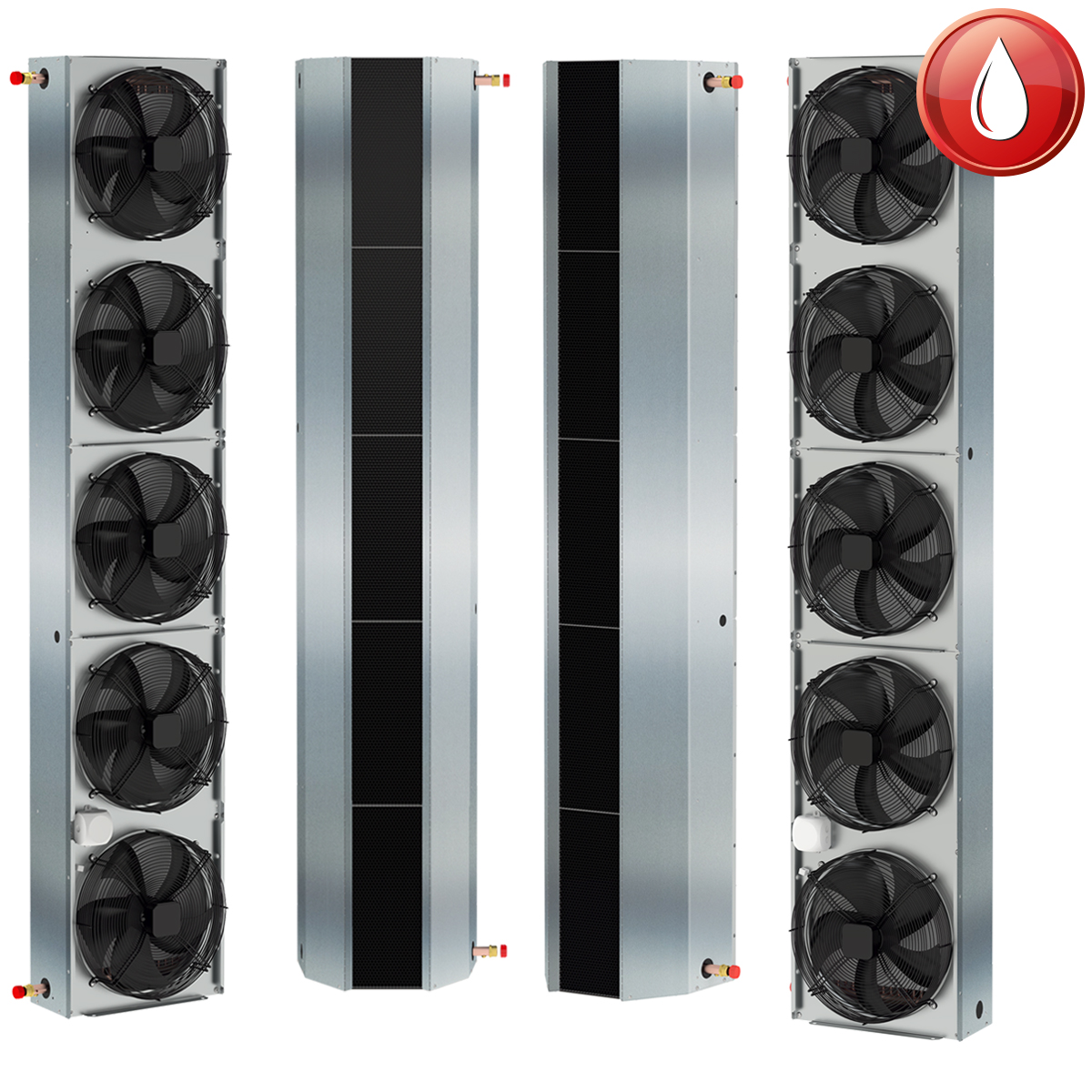

Indesse Inox AC Vattenvärmd

Tekniska data

Art. kod	Bredd/höjd (mm)	Effekt (kW) 80/60/15°C	Tryckfall (kPa) 80/60/15°C	Effekt (kW) 60/40/15°C	Tryckfall (kPa) 60/40/15°C	Ström (A)	Luftmängd (m³/h)	Ljudeffekt (dBA)	Ljudnivå (dBA)
VCIN150V2ACC5	1650	62,9	18	37,6	8	4,7	10300	85	63
VCIN200V2ACC5	2200	84,6	14	50,2	7	6,2	13700	86	64
VCIN250V2ACC5	2750	106,0	11	62,7	5	7,8	17000	87	66

Luftmängd är uppmätt enligt ISO27327-1  •  Ljudeffekt (LWA) är uppmätt enligt ISO27327-2  •  Ljudnivå är uppmätt på 5 m avstånd, riktningsfaktor Q = 2, 200 m2 Sabine

Installation

Montera antingen Indesse Inox vertikalt, fristående vid sidan av porten, eller horisontellt hängandes ovanför. Du kan koppla ihop flera luftridåer till en lång rad. Vertikalt kan du bygga upp en upp till 6,6 m hög modul utan att extra förstärkning krävs. Vid vertikalt enkelmontage är rekommenderad max-bredd 8 m, vid dubbelsidigt montage är det max 11 m. Horisontellt passar Indesse för en obegränsad portbredd, montera så många moduler som behövs. Vid horisontell placering ovanför porten rekommenderar vi max 8 m montagehöjd. Sammanfoga ridåerna på plats så att de täcker hela öppningen.

För att förenkla monteringen av Indesse Inox finns ett antal tillbehör; konsoler, stöd och flera olika fästen, bland annat TPF8. De gör installationen stabil. Se till att det finns tillräckligt med utrymme för rör och elinstallationer innan luftridåerna monteras fast.

Vattenanslutning: Anslut vattnet på aggregatets framsida, i vardera änden. Röranslutningen har en utvändig dimension på DN25. Använd flexslangar vid anslutning till värmesystemet. Vattenvärmda Indesse är designad för max +110° C framledningstemperatur och max 1,6 MPa drifttryck.

Elanslutning: Anslut luftridåerna till 230V/1-fas, max 16A.

Reglering

Vi rekommenderar att du reglerar Indesse Inox vattenvärmda luftridåer med det smarta styrsystemet AirGenio Superior. AirGenio har många olika funktioner och är lätt att hantera. Den modell som passar Indesse AC heter ICAC. ICAC finns i olika versioner, anpassade för tre olika strömstyrkor. Utgå från sammanlagd motorström för att välja en modul i rätt strömstyrka.

AirGenio Superior är vår mest avancerade reglerenhet. Panelerna har en lättöverskådlig touchscreen, designad för att göra manövreringen enkel. Modulen levereras tillsammans med givare för rumstemperatur, utomhustemperatur samt returvattentemperatur. Ingår gör även givare för insugningstemperatur och utblåsningstemperatur. Dessutom kan du ansluta ICAC mot Modbus RTU eller TCP.

Notera att manöverpanelen AirGenio inte är C4-klassad. Därför behöver den enheten alltid placeras i en torr miljö. Själva styrmodulen ansluts dock direkt mot reglerlådan, det är en enkel installation.

Obs! Under inställningen av AirGeno Superior till Indesse är det viktigt att välja typ av värmeväxlare. Detta behövs för att sedan kunna välja temperatur och börvärde.
För vattenvärmd Indesse gäller detta:
• under Växlare väljer du Vatten.
• under Vald utgång väljer du Analog utgång.

Läs manualen noga, den här instruktionen hittar du under Meny – Växlare.

AirGenio reglerar modulerande mot reglerventil. Ventilsatsen är ett tillbehör. Komplettera även ridån med dörrkontakten MK4532. Det är en magnetkontakt i metall.

Tillbehör

*Tillbehör som ej är C4-klassade.

Måttskisser

Dimensioner Indesse Inox AC – vattenvärmd luftridå

Art.kod	A (mm)	B (mm)	Vikt (kg)	Antal fläktar
VCIN150V2ACC5	1650	1526	63	3
VCIN200V2ACC5	2200	2076	81	4
VCIN250V2ACC5	2750	2626	101	5
