Tekniska data
| Art.kod | RSK | Bredd/höjd (mm) | Effekt* (kW) | Tryckfall (kPa) | Effekt** (kW) | Tryckfall (kPa) | Ström (A) | Luftmängd (m³/h) | Ljudtryck (dBA) |
|---|---|---|---|---|---|---|---|---|---|
| VCIN150V2ECN | 6703844 | 1650 | 37,9 | 8 | 63,6 | 18 | 4,1 | 10500 | 63 |
| VCIN200V2ECN | 6703845 | 2200 | 50,8 | 7 | 85,5 | 14 | 5,4 | 14000 | 63 |
| VCIN250V2ECN | 6703846 | 2750 | 63,6 | 5 | 108,0 | 11 | 6,8 | 17500 | 65 |
* Effekt vid 60/40 -15° C. ** Effekt vid 80/60 -15° C.
Installation
Montera Indesse EC vattenvärmd luftridå vertikalt eller horisontellt. Vertikalt får den stå vid sidan av entrén. Vid horisontell montering får den hänga ovanför porten. Flera Indesse kan kopplas ihop till en lång rad, antingen stående eller hängande. I stående kan du skapa en 6,6 m hög modul utan att behöva lägga till extra förstärkning.
För att förenkla monteringen av Indesse industriluftridåer finns ett antal tillbehör; väggkonsoler, takkonsoler, stöd och flera olika fästen. De gör installationen stabil. Läs mer under Tillbehör. Innan installation startar måste du se till att det finns tillräckligt med utrymme för rör- och elinstallationer. Anslut vattnet på aggregatets framsida, i vardera änden, röranslutning DN25. Använd flexslangar vid anslutning till värmesystemet.
Indesse luftridåer ansluts till 230V/1-fas max 16A. AirGenio styrning reglerar fläkthastigheten med 0–10V signal, upp till 10 fläktmotorer kan styras parallellt. Det ger en ridålängd på 5,4 m. Läs mer om AirGenio styrning under Reglering.
Reglering
Reglera helst Indesse vattenvärmda luftridåer med styrsystemet AirGenio Superior. AirGenio har touchscreen vilket gör det enkelt att hantera menyerna. Välj rätt strömstyrka på AirGenio utifrån sammanlagd motorström. De AirGenio som passar luftridåer med EC-fläktmotorer heter ICEC. Komplettera med ventilsats VIM och magnetkontakt i metall (MK4532).
Du kan koppla samman flera AirGenio i ett gemensamt reglersystem. Då räcker det att master-versionen har reglerpanel. I slavutförande saknar AirGenio reglerpanel.
AirGenio Superior är vår mest avancerade reglerenhet. Fläktarna körs i sekvens, om så önskas självlärande. Superior reglerar modulerande mot reglerventil. Reglerventilen är ett tillbehör. Dessutom kan du ansluta AirGenio Superior mot Modbus RTU eller TCP. Tillsammans med AirGenio IC får du givare för rumstemperatur, utomhustemperatur, returvattentemperatur, insugnings- samt utblåstemperatur.

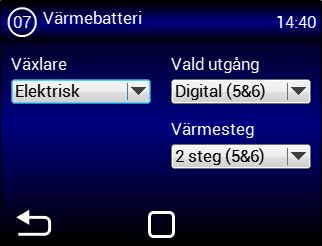

Obs! Under inställningen av AirGeno Superior till Indesse är det viktigt att välja typ av värmeväxlare. Detta behövs för att sedan kunna välja temperatur och börvärde.
För vattenvärmd Indesse gäller detta:
• under Växlare väljer du Vatten.
• under Vald utgång väljer du Analog utgång.
Läs manualen noga, den här instruktionen hittar du under Meny – Växlare.
Tillbehör
| Reglering | Art.kod | RSK | Övrigt |
|---|---|---|---|
| IC Prime EC, Master vattenvärmd | ICPECV | 6704088 | Master, maximalt 20st fläktar (se måttskiss för fläktantal per resp. luftridå) |
| IC Prime EC, Slav vattenvärmd | ICPECVS | 6704089 | Slav, maximalt 20st fläktar (se måttskiss för fläktantal per resp. luftridå) |
| Givare med 3,2m kabel IP67 | NDCTNTC32 | - | Kan användas som rumsgivare, utomhusgivare eller returvattengivare) |
| Givare med 10m kabel IP67 | NDCTNTC100 | - | Kan användas som rumsgivare, utomhusgivare eller returvattengivare) |
| Ventilsats | LVIM20.2 | 4939032 | Q = 200–975 l/h, DN20 |
| Ventilsats | LVIM25.2 | 4939033 | Q = 340–1750 l/h, DN25 |
| Ventilsats | LVIM32.2 | 4939034 | Q = 720–3600 l/h, DN32 |
| Dörrkontakt | MK4532 | 6730500 | Metall |
| Tillbehör | Art.kod | RSK | Övrigt |
|---|---|---|---|
| Väggkonsol | VCIN1HSTE0N | 6704686 | För horisontellt montage. Vit kulör, RAL9016. |
| Takkonsol | VCIN1HSTR0N | 6704687 | För horisontellt montage. Vit kulör, RAL9016. |
| Takpendelfäste | TPF8 | 6726404 | För pendling från tak i gängstång |
| Hållare | VCIN1HZAV0N | 6704692 | För pendling i gängstång. Vit kulör, RAL9016 |
| Väggstöd | VCIN1VSTE0N | 6704690 | För vertikalt montage. Vit kulör, RAL9016. |
| Golvfäste | VCIN1VZEM0N | 6704691 | För vertikalt montage. Vit kulör, RAL9016. |
| Golvfäste, vridbart | VCIN1VPOD0N | 6704689 | För vertikalt montage. Vit kulör, RAL9016. |
| Filter EU2 | FISAV4G2 | 6724134 | Filterklass G2. Använd 3, 4 eller 5 filter per ridå. |

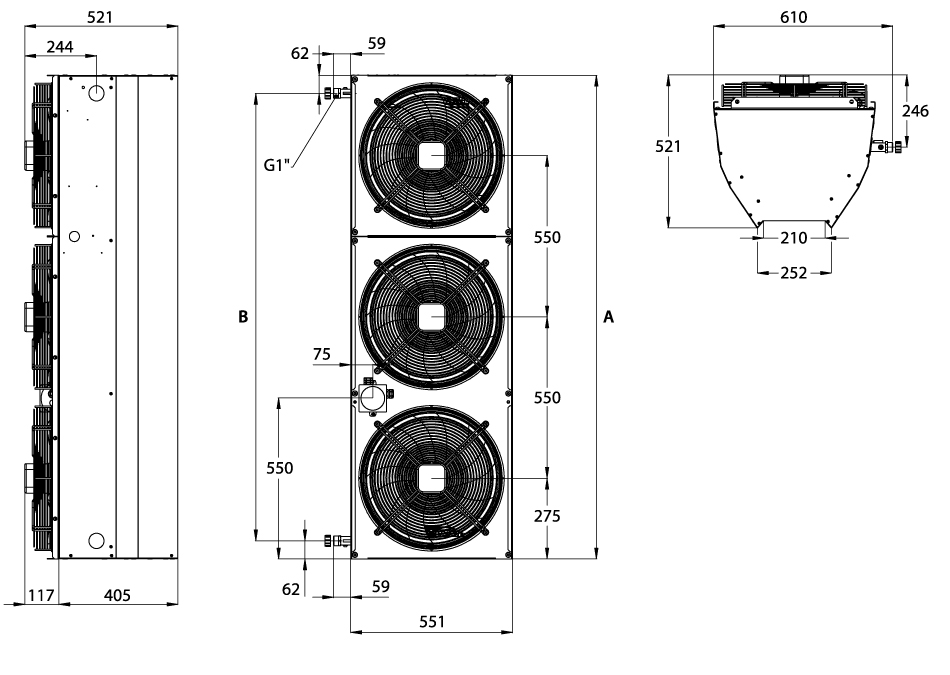

Måttskisser

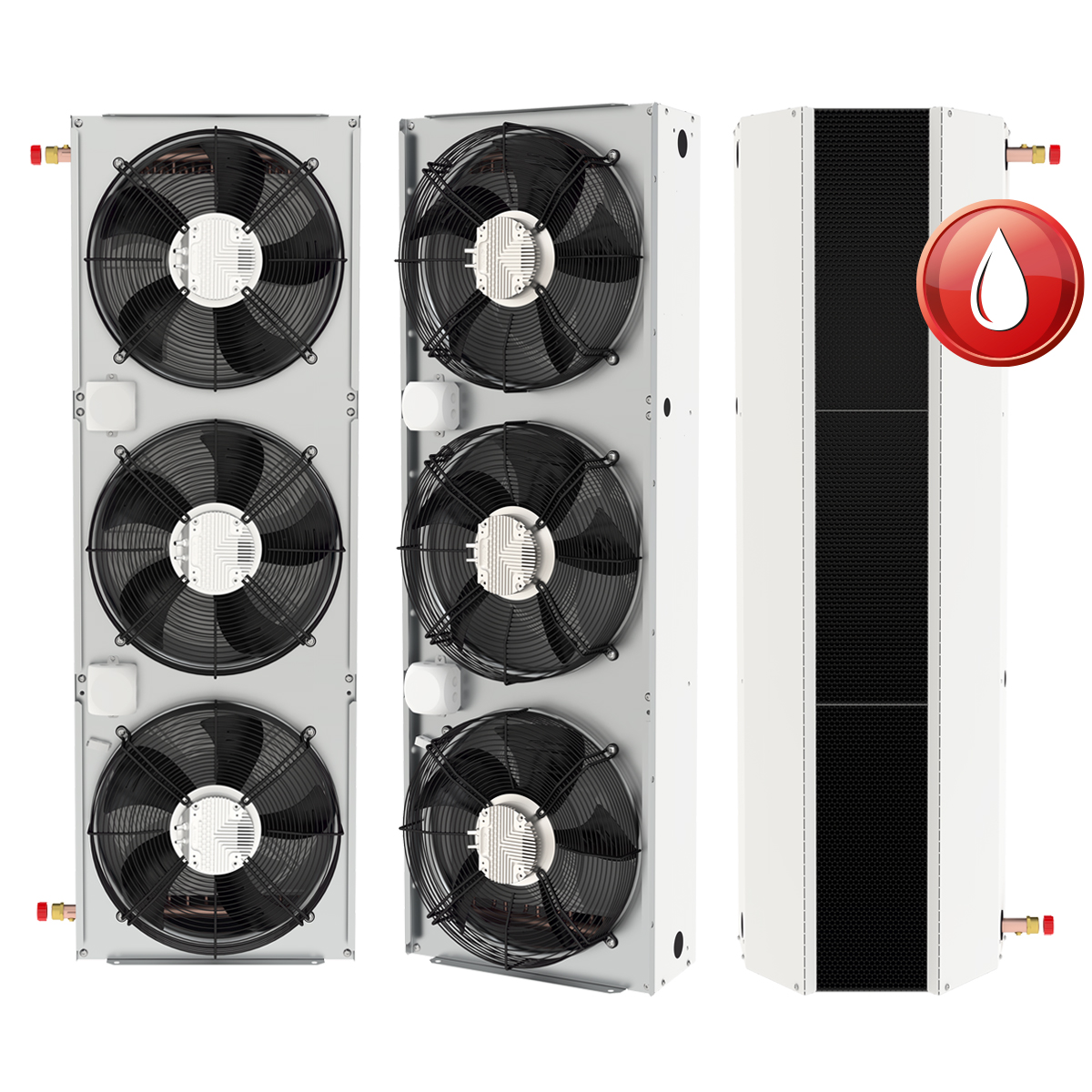

Indesse EC vattenvärmd luftridå
| Art.kod | A (mm) | B (mm) | Vikt (kg) | Antal fläktar |
|---|---|---|---|---|
| VCIN150V2 | 1650 | 1526 | 60 | 3 |
| VCIN200V2 | 2200 | 2076 | 78 | 4 |
| VCIN250V2 | 2750 | 2626 | 98 | 5 |
