Tekniska data
**Indesse EC elvärmd luftridå
**
| Modell | Bredd (m) | Effekt (kW) Steg 1 | Effekt (kW) Steg 2 | Höjning temperatur (°C) | Ström, totalt (A) | Ström, motor (A) | Luftmängd* (m³/h) | Ljudeffekt** (dBA) | Ljudnivå*** (dBA) |
|---|---|---|---|---|---|---|---|---|---|
| VCIN150E1EC | 1,65 | 12,1 | 24,3 | 6,4 | 39,1 | 4,1 | 11400 | 84 | 68 |
| VCIN200E1EC | 2,20 | 16,2 | 32,4 | 6,4 | 52,3 | 5,4 | 15200 | 86 | 69 |
| VCIN250E1EC | 2,75 | 20,2 | 40,5 | 6,4 | 65,3 | 6,8 | 19000 | 87 | 71 |
Alla uppgifter gäller för max effekt och luftmängd om ej annat anges.
* Luftmängd enligt ISO 27327-1
** Ljudeffekt (LWA) uppmätt enligt ISO 27327-2
*** Ljudnivå på 3 m avstånd, riktningsfaktor Q = 2
Installation
Indesse EC elvärmd luftridå kan du antingen installera så att den står vid sidan av porten, eller så att den hänger ovanför porten. Flera Indesse kan kopplas ihop till en lång rad, antingen stående eller hängande. I stående kan en 6,6 m hög modul skapas utan att extra förstärkning krävs. Läs mer under Tillbehör. Där hittar du konsoler, stöd och fästen för enkel och stabil montering av luftridåerna.
Se till i förväg att det finns tillräckligt med utrymme för rör och elinstallationer. Elanslutning sker i kopplingsbox på aggregatets ovansida. Aggregatet måste kompletteras med en kontaktormodul som kan reglera effekten i två steg.
Luftridåerna skall anslutas till 400/3-fas.
Reglering
Reglera helst Indesse elvärmda luftridåer med styrsystemet AirGenio Superior. AirGenio har touchscreen vilket gör det enkelt att hantera menyerna. Välj rätt strömstyrka på AirGenio utifrån sammanlagd motorström. De AirGenio som passar luftridåer med EC-fläktmotorer heter ICEC. Komplettera med kontaktormodul och magnetkontakt i metall (MK4532).
Du kan koppla samman flera AirGenio i ett gemensamt reglersystem. Då räcker det att master-versionen har reglerpanel. I slavutförande saknar AirGenio reglerpanel.
AirGenio Superior är vår mest avancerade reglerenhet. Fläktarna körs i sekvens, om så önskas självlärande. Superior reglerar modulerande mot reglerventil. Reglerventilen är ett tillbehör. Dessutom kan du ansluta AirGenio Superior mot Modbus RTU eller TCP. Tillsammans med AirGenio IC får du givare för rumstemperatur, utomhustemperatur, returvattentemperatur, insugnings- samt utblåstemperatur.
Obs! Under inställningen av AirGeno Superior till Indesse är det viktigt att välja typ av värmeväxlare. Det behövs för att sedan kunna välja temperatur och börvärde.
För elvärmd Indesse gäller detta:
• under Växlare väljer du Elektrisk.
• under Vald utgång väljer du Digital utgång.
Läs manualen noga, den här instruktionen hittar du under Meny – Växlare.
Tillbehör
| Reglerutrustning | Art.kod | RSK | SEG | Övrigt |
|---|---|---|---|---|
| IC Prime EC, Master elvärmd | ICPECE | – | Master, maximalt 20st fläktar (se måttskiss för fläktantal per resp. luftridå | |
| IC Prime EC, Slav elvärmd | ICPECS | – | Master, maximalt 20st fläktar (se måttskiss för fläktantal per resp. luftridå | |
| Kontaktormodul | STYKAC25-0 | – | 8750720 | 25 kW, 400V, för VCIN150 |
| Kontaktormodul | STYKAC40-0 | – | 8750721 | 40 kW, 400V, för VCIN 200/250 |
| Dörrkontakt | MK4532 | 6730500 | 8750631 | Metall |
| Övriga tillbehör | Art.kod | SEG | Beskrivning |
|---|---|---|---|
| Väggkonsol | VCIN1HSTE0N | 8750751 | För horisontellt montage. Vit kulör, RAL9016. |
| Takkonsol | VCIN1HSTR0N | 8750752 | För horisontellt montage. Vit kulör, RAL9016. |
| Takpendelfäste | TPF8 | 8750753 | För pendling från tak i gängstång |
| Hållare | VCIN1HZAV0N | – | För pendling i gängstång. Vit kulör, RAL9016. |
| Väggstöd | VCIN1VSTE0N | 8750754 | För vertikalt montage. Vit kulör, RAL9016. |
| Golvfäste | VCIN1VZEM0N | 8750755 | För vertikalt montage. Vit kulör, RAL9016. |
| Golvfäste, vridbart | VCIN1VPOD0N | 8750756 | För vertikalt montage. Vit kulör, RAL9016. |
Måttskisser

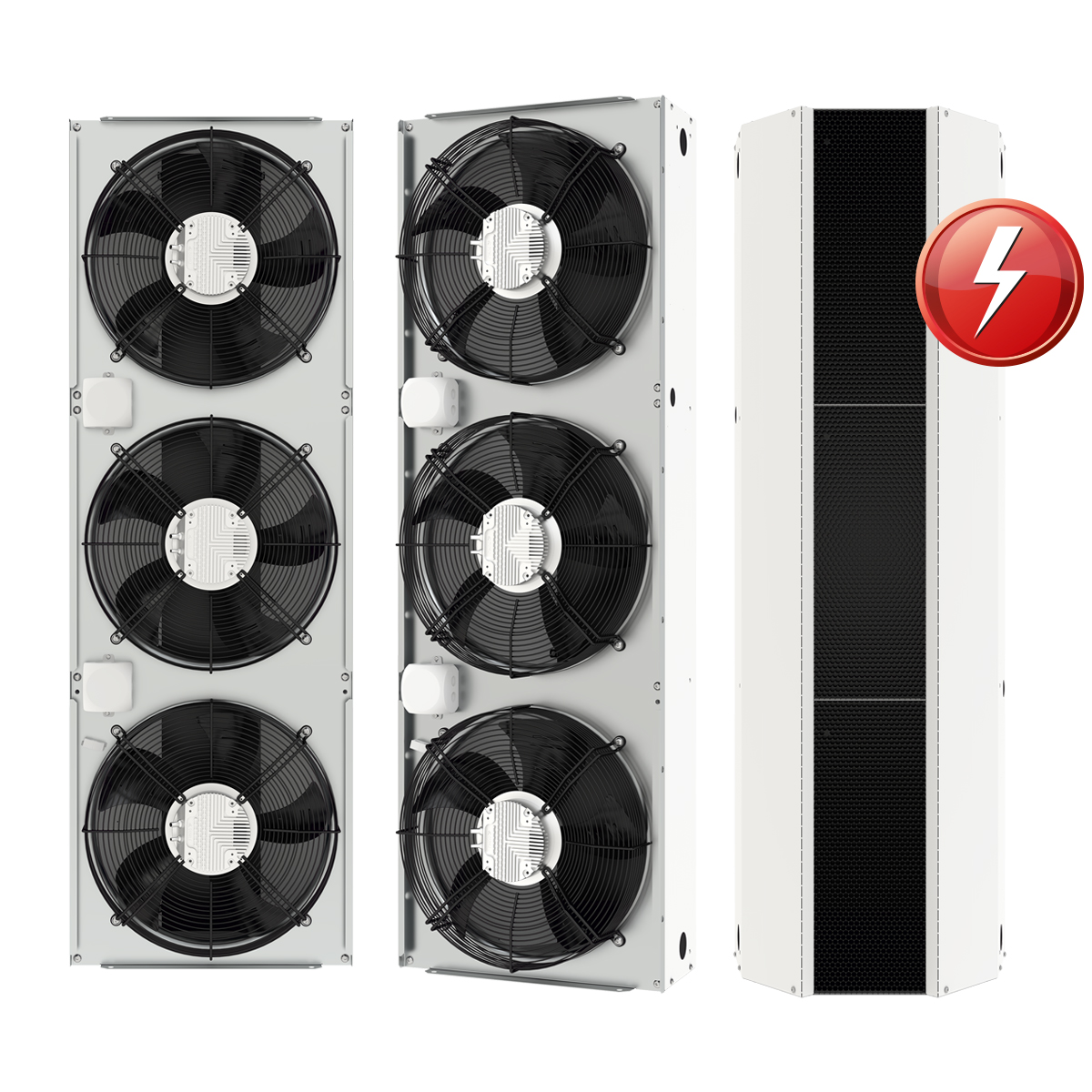

Indesse EC elvärmd luftridå
| Art.kod | A (mm) | Vikt (kg) | Antal fläktar |
|---|---|---|---|
| VCIN150E1 | 1650 | 55 | 3 |
| VCIN200E1 | 2200 | 74 | 4 |
| VCIN250E1 | 2750 | 89 | 5 |
