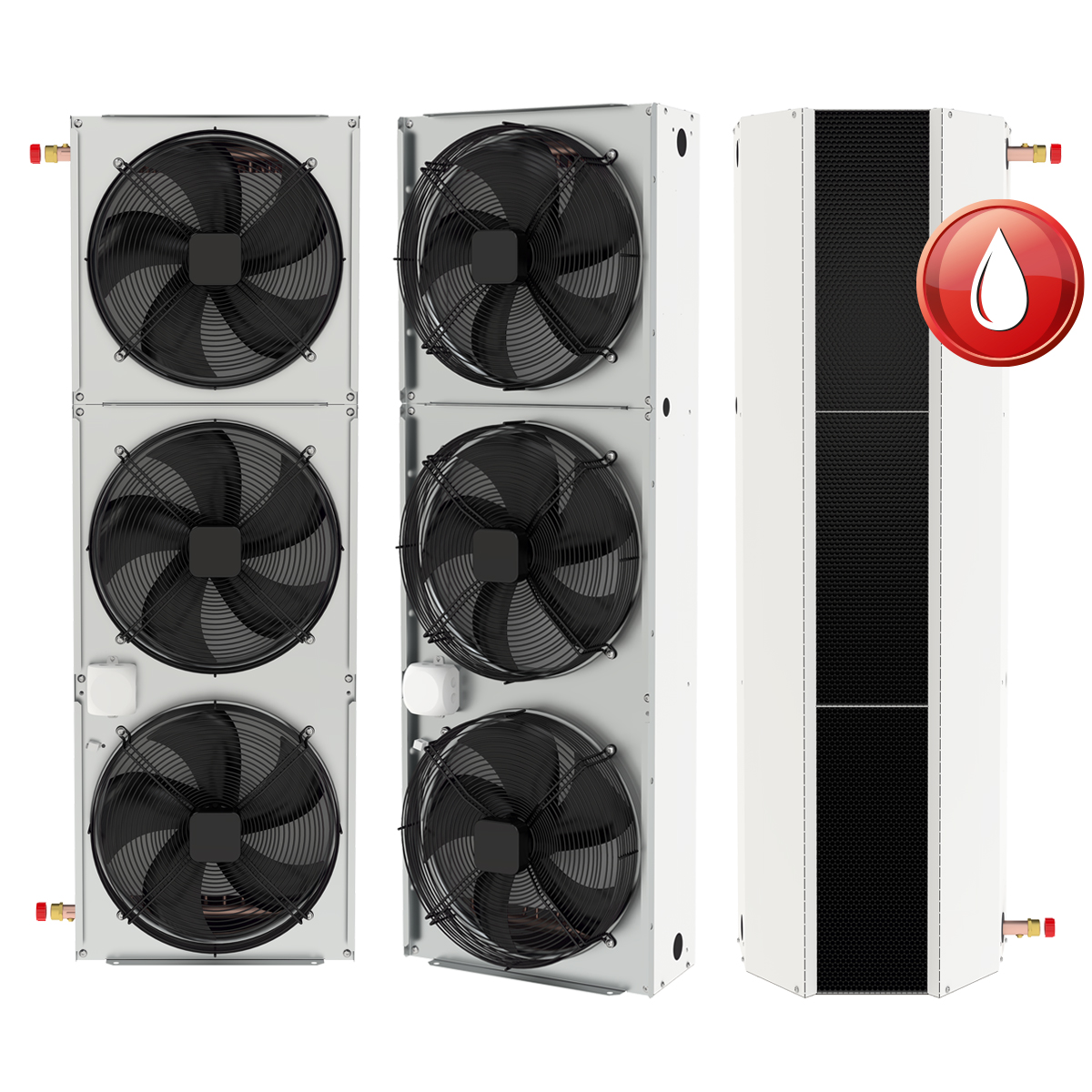

Indesse AC Vattenvärmd

Luftridåer

Tekniska data

Art.kodRSKBredd/höjd (mm)Effekt* (kW)Tryckfall (kPa)Effekt** (kW)Tryckfall (kPa)Ström (A)Luftmängd (m³/h)Ljudtryck (dBA)
VCIN150V2ACN6703841165037,6862,9183,91030063
VCIN200V2ACN6703842220050,2784,6145,41370064
VCIN250V2ACN6703843275062,75106,0116,31700066

* Effekt vid 60/40 -15° C.  ** Effekt vid 80/60 -15° C.

Installation

Indesse AC vattenvärmd luftridå finns i tre längder/bredder; 1.65, 2.20 samt 2.75 m långa/breda. Installera antingen ridåerna så att de står vertikalt vid sidan av porten, eller så att de hänger horisontellt ovanför porten. Du kan koppla ihop flera Indesse till en lång rad, antingen stående eller hängande. I stående kan du skapa en 6,6 m hög modul utan att behöva lägga till extra förstärkning krävs.

För att förenkla monteringen av Indesse industriluftridåer finns ett antal tillbehör; väggkonsoler, takkonsoler, stöd och flera olika fästen. De gör installationen stabil. Se till i förväg att det finns tillräckligt med utrymme för rör och elinstallationer. Anslut vattnet på aggregatets framsida, i vardera änden, röranslutning DN25. Använd flexslangar vid anslutning till värmesystemet.

Indesse luftridåer ansluts till 230V/1-fas max 16A.

Reglering

Indesse vattenvärmda luftridåer regleras bäst med styrsystemet AirGenio Superior. Välj en AirGenio i rätt strömstyrka utifrån sammanlagd motorström. De AirGenio styrenheter som passar AC-modellerna heter ICAC. Komplettera med tillhörande reglerenhet och magnetkontakt i metall (MK4532).

AirGenio är försedda med Touch-screen som gör det enkelt att hantera menyerna. Flera AirGenio kan även kopplas samman i ett gemensamt reglersystem. Det räcker att master-versionen har reglerpanel. AirGenio i slavutförande saknar reglerpanel.

AirGenio Superior är vår mest avancerade reglerenhet. Den kör fläktarna i sekvens, om så önskas självlärande. AirGenio IC levereras med givare för Rumstemperatur, Utomhustemperatur, Returvattentemperatur, Insugningstemperatur och Utblåsningstemperatur. Den reglerar modulerande mot reglerventil (tillbehör). Den kan anslutas mot Modbus RTU eller TCP.

Obs! Under inställningen av AirGeno Superior till Indesse är det viktigt att välja typ av värmeväxlare. Detta behövs för att sedan kunna välja temperatur och börvärde.
För vattenvärmd Indesse gäller detta:
• under Växlare väljer du Vatten.
• under Vald utgång väljer du Analog utgång.

Manual för IC reglering till Indesse – elektrisk växlare – 2025

Läs manualen noga, den här instruktionen hittar du under Meny – Växlare.

Tillbehör

RegleringArt.kodRSKÖvrigt
IC Prime 7A, Master vattenvärmdICPACV5076704092Master, 7 Ampere
IC Prime 7A, Slav vattenvärmdICPACV507S6704093Slav, 7 Ampere
IC Prime 16A, Master vattenvärmdICPACV5166704094Master, 16 Ampere
IC Prime 16A, Master vattenvärmdICACV516S6704095Slav, 16 Ampere
Givare med 3,2m kabel IP67NDCTNTC32-Kan användas som rumsgivare, utomhusgivare eller returvattengivare)
Givare med 10m kabel IP67NDCTNTC100-Kan användas som rumsgivare, utomhusgivare eller returvattengivare
VentilsatsLVIM20.24939032Q = 200–975 l/h, DN20
VentilsatsLVIM25.24939033Q = 340–1750 l/h, DN25
VentilsatsLVIM32.24939034Q = 720–3600 l/h, DN32
DörrkontaktMK45326730500Metall

Måttskisser

Indesse AC vattenvärmd luftridå

Dimensioner för luftridån Indesse, vattenvärmd version

Art.kodA (mm)B (mm)Vikt (kg)Antal fläktar
VCIN150V216501526603
VCIN200V222002076784
VCIN250V227502626985
