Tekniska data
| Modell | RSK | Bredd / höjd (mm) | Ström (A) | Luftmängd* (m³/h) | Ljudeffekt** (dBA) | Ljudnivå*** (dBA) |
|---|---|---|---|---|---|---|
| VCIN150S0ACN | 6703838 | 1650 | 3,9 | 11550 | 85 | 63 |
| VCIN200S0ACN | 6703839 | 2200 | 5,1 | 15100 | 87 | 65 |
| VCIN250S0ACN | 6703840 | 2750 | 6,5 | 18500 | 89 | 67 |
* Luftmängd enligt ISO 27327-1
** Ljudeffekt (LWA) uppmätt enligt ISO 27327-2
*** Ljudnivå på 5 m avstånd, riktningsfaktor Q = 2
Installation
Indesse kan monteras stående vid sidan av dörren eller hängande ovanför dörren. Flera Indesse kan kopplas ihop till en lång rad, antingen stående eller hängande. I stående kan en 6,6 m hög modul skapas utan att extra förstärkning krävs. Till Indesse industriluftridåer finns ett antal tillbehör för enkel och stabil montering.
Se till i förväg att det finns tillräckligt med utrymme för elinstallationer. Luftridåerna ska anslutas till 230V/1-fas max 16A.
Reglering
Ovärmda Indesse styrs enklast av en 5-stegs transformator, VRA. Komplettera med en magnetkontakt i metall (MK4532). Ställ in vald hastighet med ett manuellt vred på transformatorn. När dörren öppnas och dörrkontakten ger signal startar luftridån på den förinställda hastigheten.
Välj VRA utifrån strömstyrka, beroende på hur många moduler den ska styra.
Tillbehör
| Reglering | Art.kod | RSK | Övrigt |
|---|---|---|---|
| Transformator med 5 steg | VRA7 | 6704618 | 7,5A |
| Transformator med 5 steg | VRA10 | 6704619 | 10A |
| Transformator med 5 steg | VRA16 | 6704620 | 16A |
| IC Prime 7A, Master ovärmd | ICPACS507 | 6704096 | Master, 7 Ampere |
| IC Prime 7A, Slav ovärmd | ICPACS507S | 6704097 | Slav, 7 Ampere |
| IC Prime 16A, Master ovärmd | ICPACS516 | 6704098 | Master, 16 Ampere |
| IC Prime 16A, Slav ovärmd | ICPACS516S | 6704099 | Slav, 16 Ampere |
| Dörrkontakt metall, magnetisk | MK4532 | 6730500 |
| Tillbehör | Art.kod | RSK | Övrigt |
|---|---|---|---|
| Väggkonsol | VCIN1HSTE0N | 6704686 | För horisontellt montage. Vit kulör, RAL9016. |
| Takkonsol | VCIN1HSTR0N | 6704687 | För horisontellt montage. Vit kulör, RAL9016. |
| Takpendelfäste | TPF8 | 6726404 | För pendling från tak i gängstång |
| Hållare | VCIN1HZAV0N | 6704692 | För pendling i gängstång. Vit kulör, RAL9016 |
| Väggstöd | VCIN1VSTE0N | 6704690 | För vertikalt montage. Vit kulör, RAL9016. |
| Golvfäste | VCIN1VZEM0N | 6704691 | För vertikalt montage. Vit kulör, RAL9016. |
| Golvfäste, vridbart | VCIN1VPOD0N | 6704689 | För vertikalt montage. Vit kulör, RAL9016. |
| Filter EU2 | FISAV4G2 | 6724134 | Filterklass G2. Använd 3, 4 eller 5 filter per ridå. |

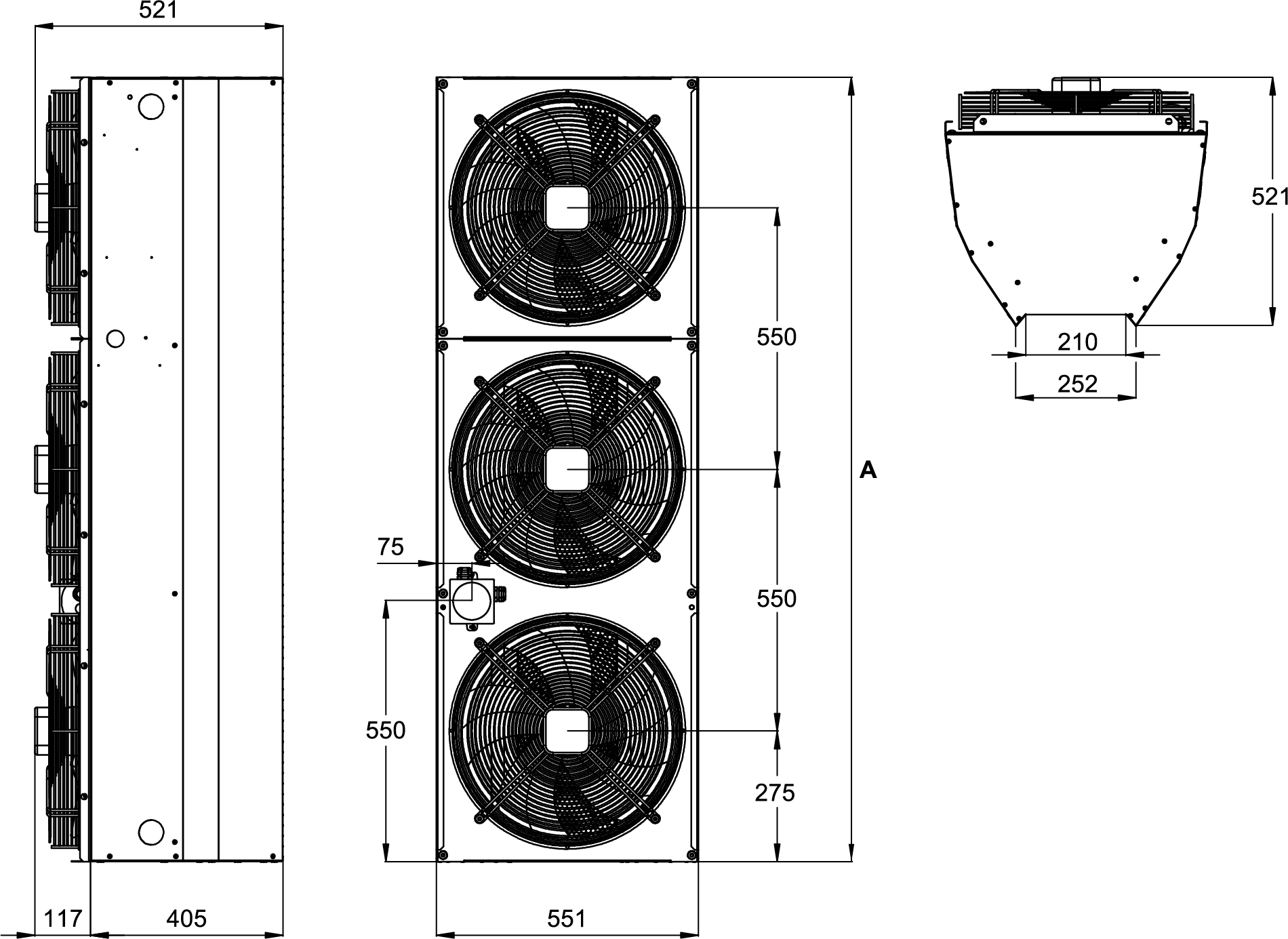

Måttskisser
Indesse AC ovärmd luftridå

| Art.kod | A (mm) | Vikt (kg) | Antal fläktar |
|---|---|---|---|
| VCIN150SO | 1650 | 51 | 3 |
| VCIN200SO | 2200 | 69 | 4 |
| VCIN250SO | 2750 | 83 | 5 |
