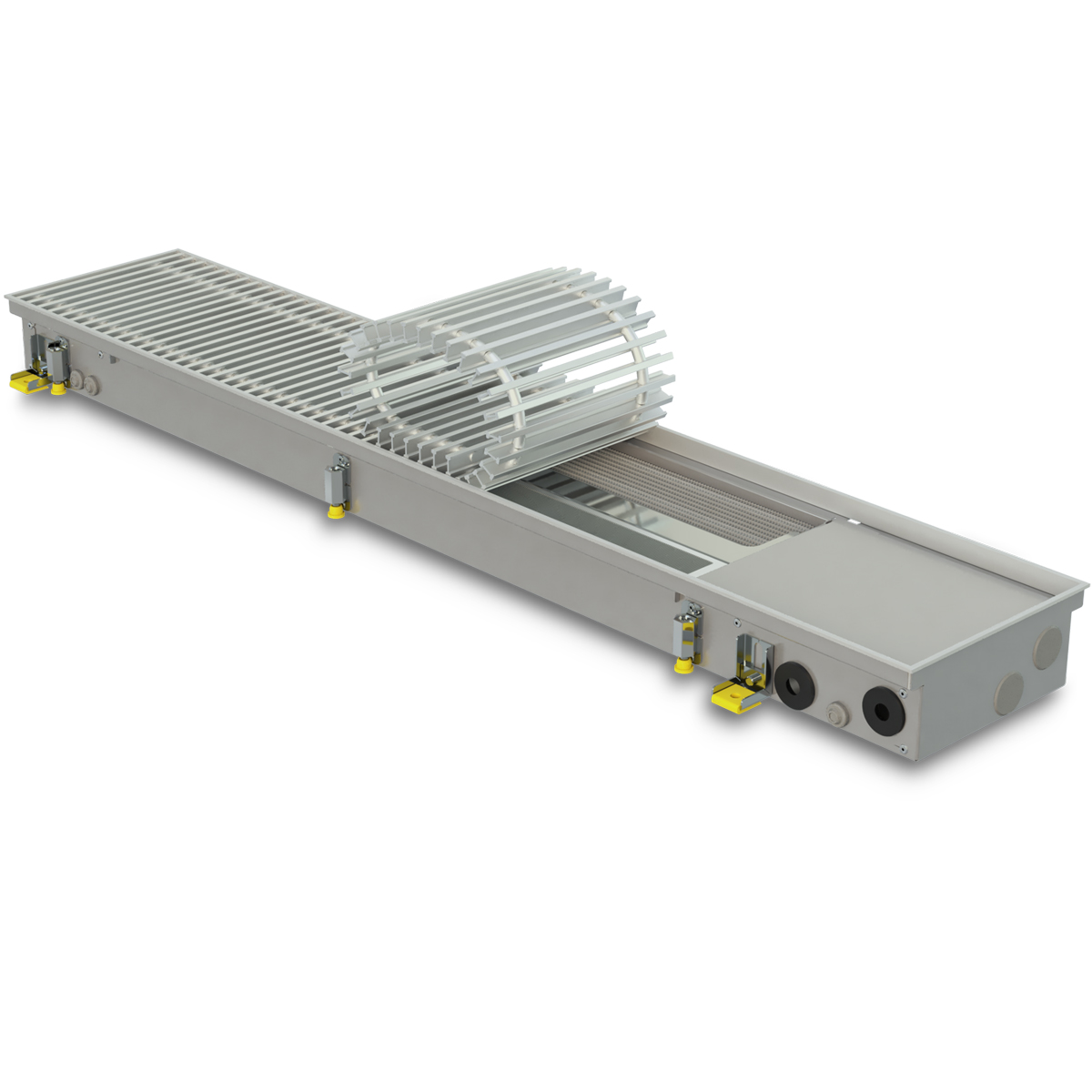

Golvkonvektor GKF

Golvkonvektorer

Tekniska data

GKF4-H / högeffektvariant		GKF4-H 80	GKF4-H 123	GKF4-H 166	GKF4-H 209	GKF4-H 253	GKF4-H 296
Längd (mm)		798	1230	1661	2093	2524	2956
Antal fläktar		1	1	1	2	2	2
Värmeeffekt (W)	100%	811	1404	2421	2931	3948	4976
	80%	676	1171	2018	2444	3291	4149
	60%	524	908	1565	1895	2552	3217
	40%	355	615	1061	1284	1729	2180
	20%	169	293	505	612	824	1039
Luftmängd, max (m³/h)	100%	158	316	474	632	790	948
	80%	126	252	378	504	630	756
	60%	89	178	267	356	445	534
	40%	55	110	165	220	275	330
	20%	17	35	52	70	87	104
Ljudnivå (dB(A))	100%	30	31	32	34	36	37
	80%	24	26	27	28	30	31
	60%	19	20	21	21	23	24
	40%	17	18	19	19	20	21
	20%	–	–	–	–	18	19
Vattenflöde (l/h)		35	60	104	126	170	214
Ström (W)		0,07	0,09	0,11	0,13	0,15	0,18
Strömförbrukning, max (W)		16,3	21,1	25,9	30,7	35,5	40,3

GKF4-M / mellaneffektvariant		GKF4-M 84	GKF4-M 127	GKF4-M 170	GKF4-M 214	GKF4-M 257	GKF4-M 300
Längd (mm)		842	1274	1705	2137	2568	3000
Antal fläktar		1	1	1	2	2	2
Värmeeffekt (W)	100%	689	1193	2056	2490	3353	4227
	80%	574	994	1713	2074	2793	3521
	60%	453	785	1354	1639	2207	2782
	40%	325	563	971	1176	1584	1996
	20%	184	319	551	667	898	1132
Luftmängd, max (m³/h)	100%	166	331	497	663	828	994
	80%	132	264	396	528	661	793
	60%	93	187	280	373	467	560
	40%	58	115	173	231	288	346
	20%	18	36	55	73	91	109
Ljudnivå (dB(A))	100%	30	31	32	34	36	37
	80%	24	26	27	28	30	31
	60%	19	20	21	21	23	24
	40%	17	18	19	19	20	21
	20%	–	–	–	–	18	19
Vattenflöde (l/h)		30	51	88	107	144	182
Ström (W)		0,07	0,10	0,12	0,14	0,16	0,18
Strömförbrukning, max (W)		17,1	22,1	27,2	32,2	37,2	42,3

Värmeeffekt uppmätt vid 60/40/15°C. Ström och Strömförbrukning är inklusive ställdon. Värdena är certifierade enligt EN16430. Styrspänning fläkthastighet 0 – 10 V Arbetstryck 25 bar Driftstemperatur 2 – 120° C Mer teknisk data finns i broschyren. Där hittar du även värmeeffekt och vattenflöde vid högre inkommande vattentemperaturer. Kontakta oss för anpassad dimensionering.

Installation

När du placerar golvkonvektorn vid ett fönster, montera då alltid sidan med vattenbatteri närmast fönstret. Detsamma gäller om du placerar konvektorn t.ex framför en altandörr eller vid en vägg.

Vattenanslutningen har invändiga gängor, dimension G 1/2”. Anslut alltid framledningen till den anslutning på vattenbatteriet som är längst bort från fläktarna. Returledningen ansluter du till den anslutning på vattenbatteriet som är närmast fläktarna.

Om du installerar golvkonvektorn i ett förhöjt golv kan du justera höjden när som helst.

Reglering

Enklast reglerar du golvkonvektorerna med våra snygga, väggmonterade termostater RTB24. Läs mer under Tillbehör. När flera golvkonvektorer är installerade i samma rum kan du styra dem enligt Master / Slav-principen. Då räcker det med en rumstermostat RTB24 för att styra upp till 30 konvektorer samtidigt.

Tillbehör

Reglerutrustning till GKF	Beskrivning	Art. kod
Ventilsats med 24VDC ställdon	Inkl. rak styrventil TVS15 och ventilställdon A24NC	GKF-ventil
Rak returventil	Öppnar, stänger och begränsar flödet. DN15 och DN20.	LS15
Vinklad returventil	Öppnar, stänger och begränsar flödet. DN15 och DN20.	LA15
Rumstermostat, svart	LED-display, steglös varvtalsreglering, förinställda scheman, styr A24NC	RTB24S
Rumstermostat, vit	LED-display, steglös varvtalsreglering, förinställda scheman, styr A24NC	RTB24V
Elektronisk styrbox 20W	Strömförsörjning till fläktar, A24NC samt RTB24 – ingår som standard	CB20
Elektronisk styrbox 60W	Strömförsörjning till fläktar, A24NC samt RTB24	CB60

Galler till golvkonvektor	Material	Färg	Art. kod
Rullgaller	Anodiserad aluminium	Silver	GR-ALS
Rullgaller	Anodiserad aluminium	Brunt	GR-AL10
Rullgaller	Anodiserad aluminium	Svart	GR-AL50
Linjära galler	Anodiserad aluminium	Silver	GL-ALS
Linjära galler	Anodiserad aluminium	Brunt	GL-AL10
Linjära galler	Anodiserad aluminium	Svart	GL-AL50
Rullgaller	Massivt trä i ek	–	GR-OAK

Våra galler till golvkonvektorer passar alla modeller av GKF. Alla galler finns i samtliga längder och bredder som golvkonvektorerna finns i.

Måttskisser

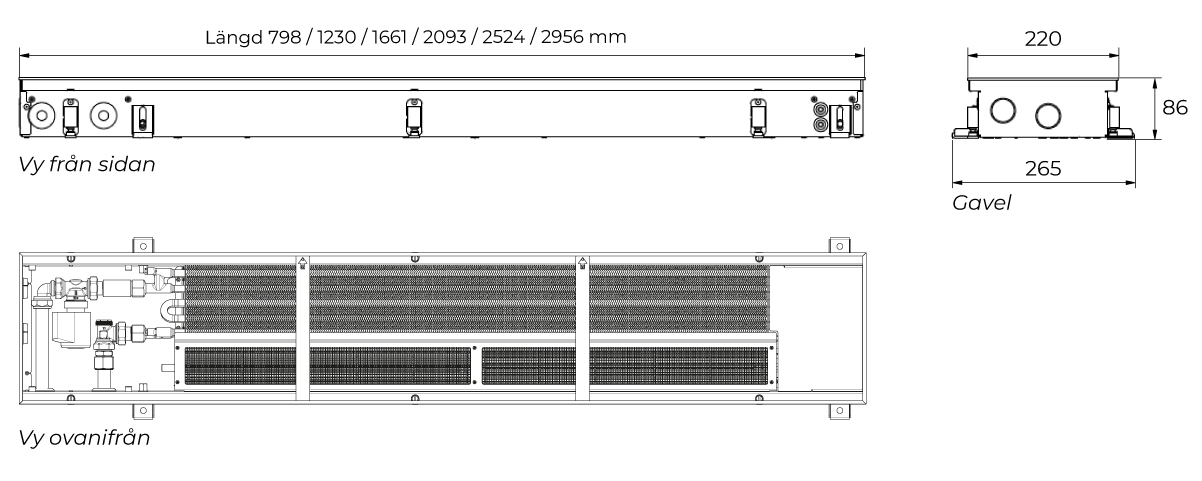

GKF4-H

Högeffektvariant med 40 mm fläkthjul

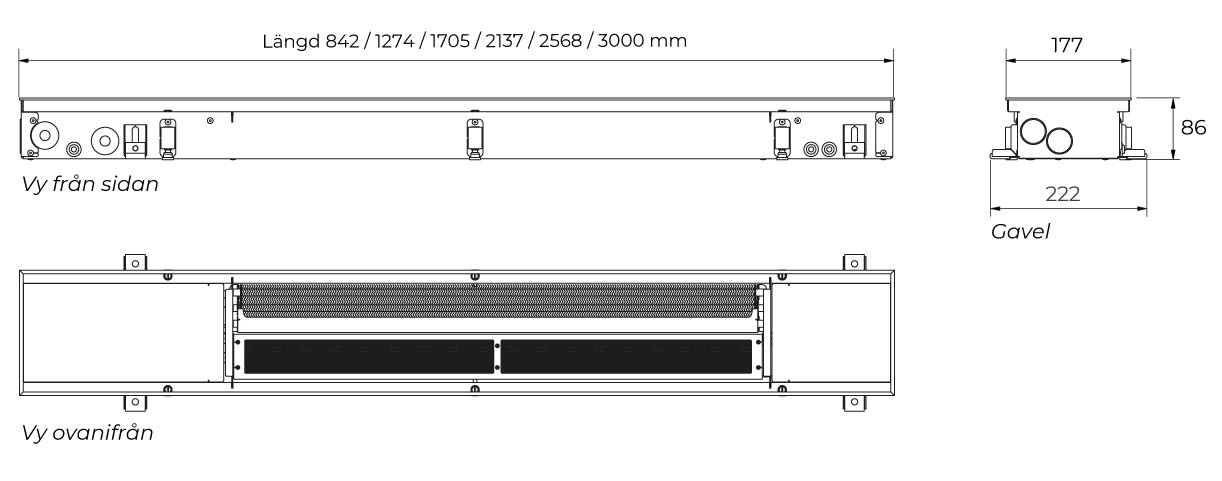

GKF4-M

Mellaneffektvariant med 40 mm fläkthjul

Måttskiss – dimensioner – för golvkonvektor GKF4-M
