Tekniska data
Typ B (upp till 3,5 m höjd)
| Modell | Luftmängd (m³/h) max/med/min | Ljudnivå* (dB(A)) max/med/min | Ström (A) | Vikt (kg) |
|---|---|---|---|---|
VCFB100S | 2270 / 1550 / 1040 | 60 / 52 / 44 | 2,2 | 38 |
VCFB150S | 3280 / 2240 / 1510 | 62 / 54 / 45 | 3,4 | 51 |
VCFB200S | 4400 / 3040 / 2100 | 63 / 55 / 46 | 4,2 | 66 |
VCFB250S | 5460 / 3670 / 2480 | 64 / 56 / 47 | 5,4 | 80 |
* Ljudtryck vid 5 m avstånd, Q = 2, 200 m² Sabine
Installation

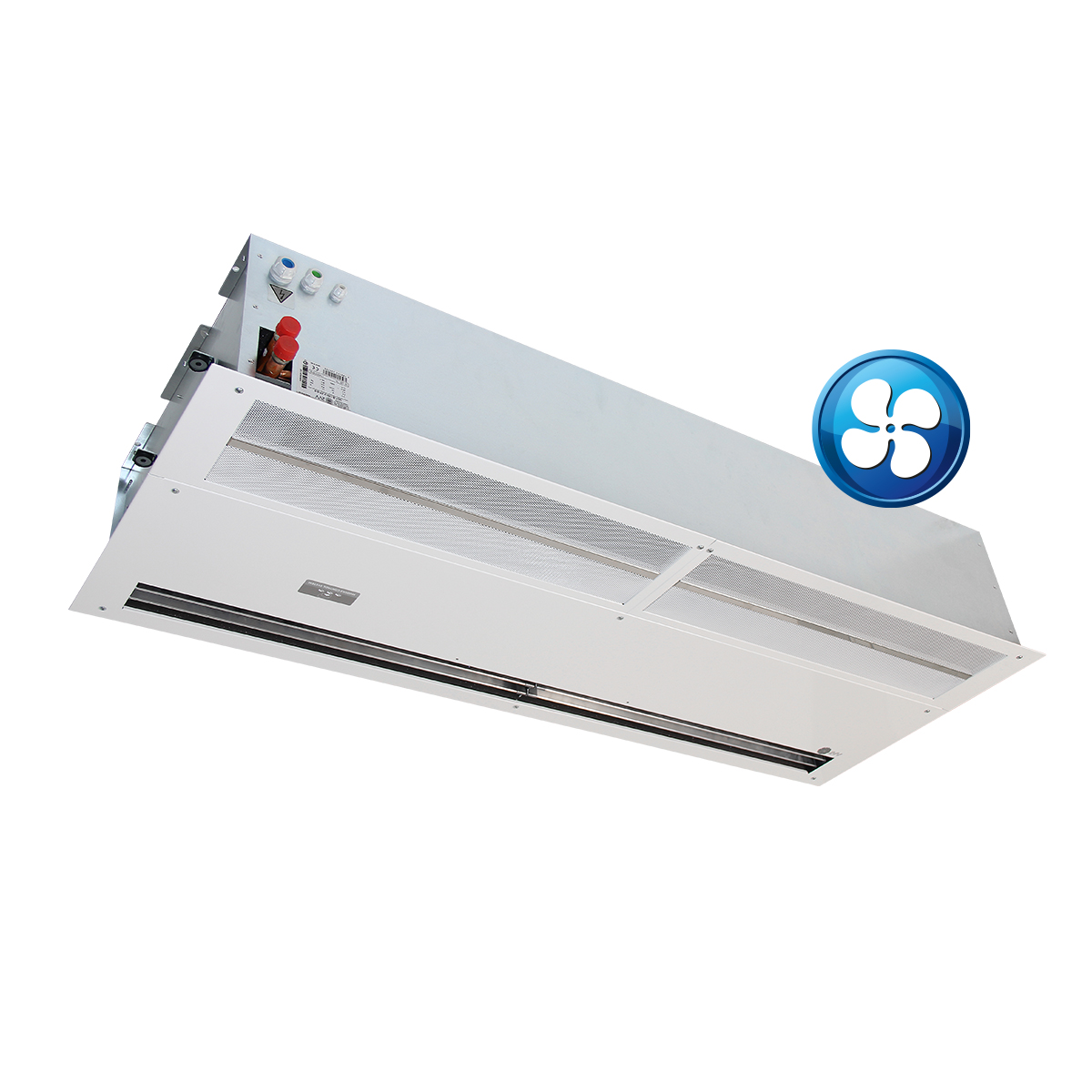

Finesse luftridåer monteras alltid horisontellt, ovanför dörren, i nivå med undertaket. Välj mellan att fästa luftridån i taket eller på väggen. För montering på väggen använder man väggkonsoler. Konsolerna är separata tillbehör. Luftridån kan även pendlas i 8 mm gängstänger från taket.
Se till i förväg att det finns tillräckligt med utrymme för elinstallationer. Anslutning med 230V/1 fas. Försedd med 3 hastighetsfläkt.
Luftridån behöver alltid kompletteras med en styrmodul. Läs mer om de olika reglerenheterna under Reglering.
Reglering
Du behöver alltid komplettera Finesse med en styrmodul. Modulen dockas enkelt in i luftridån med ett färdigt kablage. Välj en av följande styrmoduler:
Basic är en enklare styrmodul med manuell reglering av fläkten i 3 hastigheter. Reglerpanel ingår. Basic kan enkelt kompletteras gränslägesbrytare (GLB) för enklare reglering.
AirGenio Comfort är en smart reglerenhet, enkel att justera via touchscreen. Den ger en automatisk sekventiell styrning. Med AirGenio Comfort kan flera enheter dockas samman och styras av en gemensam reglerpanel. Väljer du AirGenio som reglermodul kan luftridån även anslutas till ModBus.
Tillbehör
| AirGenio reglering för ovärmd Finesse/Standesse AC | Art. kod | RSK |
|---|---|---|
| AirGenio Comfort, Master | VCSRCSAC | 6704580 |
| AirGenio Comfort, Slav | VCSRCSACS | 6704581 |
| Övriga tillbehör | Art. kod | RSK |
|---|---|---|
| Basic för VCS4 | VCSRBSAC | 6704577 |
| Gränslägesbrytare | GLB | 6704660 |
| Magnetkontakt | DK-1 | 6731268 |
| Övriga tillbehör | Art. kod | RSK |
|---|---|---|
| Väggkonsol, kulör RAL9016 (par) | VCS4KONZSTEN | 6704693 |
| Takkonsol, kulör RAL9016 (par) | VCS4KONZSTRN | 6704694 |
Takpendelfäste | TPF8 | 6726404 |
Gränslägesbrytare | GLB | 6704660 |
Magnetkontakt | DK-1 | 6731268 |
EXIT skylt för nödutgång | VCS4EXIT | 6731655 |
Måttskisser
Dimensioner Finesse
Längder i mm.
| Modell | A, upphängning | B, inre rambredd | C, yttre rambredd |
|---|---|---|---|
VCFx100 | 1085 | 1124 | 1166 |
VCFx150 | 1585 | 1624 | 1666 |
VCFx200 | 2085 | 2124 | 2166 |
VCFx250 | 2465 | 2504 | 2546 |
Komponenter
- Upphängningsfästen 2) Anslutning vattenspole 3/4” 3) Strömförsörjning kabelkontakt 4) Strömförsörjningskontakter och fixeringsplats 5) Styrmoduluttag 6) Inloppsskydd 7) Utloppsgaller
