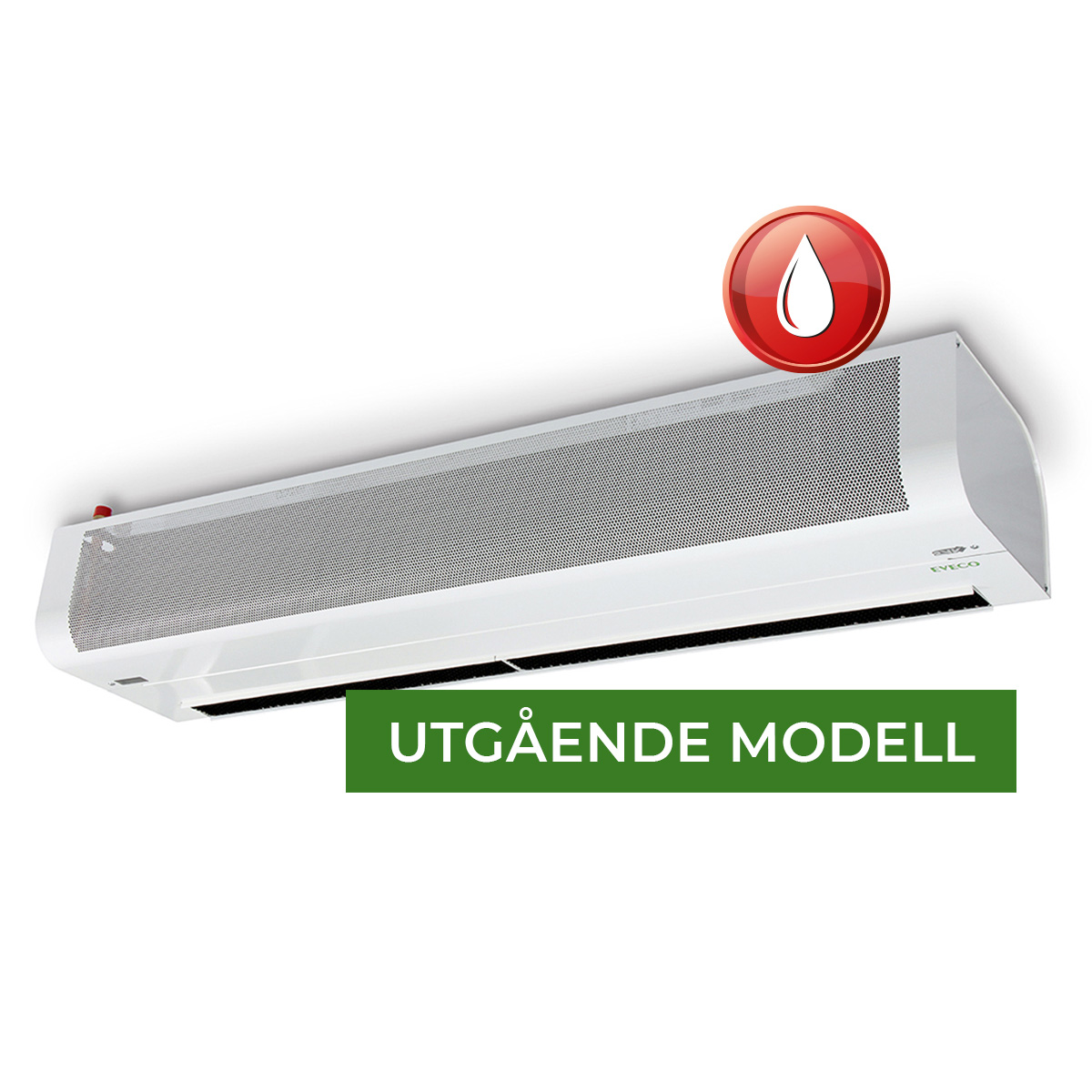

Essensse Neo 2 AC Vattenvärmd

Utgående produkter

Tekniska data

Modell	RSK	Effekt (kW) 80/60/18°C	Tryckfall (kPa)	Effekt (kW) 60/40/18°C	Tryckfall (kPa)	Ström 230/1 (A)	Luftmängd (m³/h)	Vikt (kg)
VCES2B250VACN	6703770	36,2	16,7	21,3	6,5	2,0	3800/2200	47
VCES2B200VACN	6703769	29,8	10,6	17,3	4,0	1,4	3300/1900	40
VCES2B150VACN	6703768	20,6	7,3	11,9	2,8	0,9	2250/1200	33
VCES2B100VACN	6703767	14,1	10,3	8,3	4,1	0,6	1500/650	26

Modell	Luftmängd, Steg 1 (m³/h)	Luftmängd, Steg 2 (m³/h)	Luftmängd, Steg 3 (m³/h)	Ljudtryck, Steg 1 (dB(A))	Ljudtryck, Steg 2 (dB(A))	Ljudtryck, Steg 3 (dB(A))	Ljudeffekt, Steg 3 (dB(A))
VCES2B100xxxx	650	1000	1500	43,3	48,9	53,8	71,3
VCES2B150xxxx	1200	1650	2250	44,3	50,5	55,1	72,6
VCES2B200xxxx	1900	2500	3300	41,9	48,6	56,8	74,3
VCES2B250xxxx	2200	3000	3800	46,3	51,2	58,6	76,1

VCES2B är lagerförd • Luftmängd enligt ISO 27327-1 • Ljudtrycksnivå vid 3 m avstånd, Q=2, högsta och lägsta hastighet • Ljudeffekt (LWA) mätt enligt ISO 27327-2

Modell	RSK	Effekt (kW) 80/60/18°C	Tryckfall (kPa)	Effekt (kW) 60/40/18°C	Tryckfall (kPa)	Ström 230/1 (A)	Luftmängd** (m³/h)	Vikt (kg)
VCES2C100VACN	6703771	18,6	17,0	10,7	6,6	1,5	2300/1300	28
VCES2C150VACN	6703772	26,4	11,5	15,0	4,2	1,9	3200/1600	39
VCES2C200VACN	6703773	36,9	15,8	21,1	5,8	3,3	4500/2500	48
VCES2C250VACN	6703774	44,8	24,8	26,0	9,4	4,4	5700/3500	55

Modell	Luftmängd, Steg 1 (m³/h)	Luftmängd, Steg 2 (m³/h)	Luftmängd, Steg 3 (m³/h)	Ljudtryck, Steg 1 (dB(A))	Ljudtryck, Steg 2 (dB(A))	Ljudtryck, Steg 3 (dB(A))	Ljudeffekt, Steg 3 (dB(A))
VCES2C100xxxx	1300	1750	2300	53,5	59,5	64,5	82,0
VCES2C150xxxx	1600	2400	3200	54,0	60,0	65,0	82,5
VCES2C200xxxx	2500	3500	4500	53,0	59,0	64,0	31,5
VCES2C250xxxx	3500	4600	5700	53,2	59,2	64,2	81,7

Luftmängd enligt ISO 27327-1 • Ljudtrycksnivå vid 3 m avstånd, Q=2, högsta och lägsta hastighet • Ljudeffekt (LWA) mätt enligt ISO 27327-2

Installation

Essensse Neo luftridåer monteras alltid horisontellt, ovanför dörren. Använd medföljande väggfäste eller montera luftridån i gängstång från taket (4 x 6 mm). Vid montering ovan undertak som ej är ventilerat måste ett separat intagsgaller användas.

Se till i förväg att det finns tillräckligt med utrymme för rör och elinstallationer. Vattenanslutning görs på vänster sida framifrån sett, röranslutning G20. Luftridåerna ansluts till 230V/1 max 10A mot inkommande plint. Försedd med 3 hastighetsfläkt.

Essensse Neo måste kompletteras med en styrmodul. Läs mer om de olika styrmodulerna under Reglering.

Reglering

Komplettera Essensse Neo med en av följande styrmoduler:

Basic är en enkel 3-stegsomkopplare. Den kan kompletteras med termostat (TER-P, SR101), ventil (MV4010) och gränslägesbrytare (GLB) för enklare reglering.

AirGenio Comfort reglerar i sekvens mot signal från dörrautomatik. Den har en Touch-screen som gör det enkelt att komma åt menyerna. Styrningen är försedd med givare och kan reglera en tvåvägsventil. AirGenio Comfort kan anslutas mot Modbus RTU.

AirGenio Superior ger en överlägsen reglering. Den kör fläktarna i sekvens, om så önskas självlärande. AirGenio Superior är försedd med givare och reglerar modulerande mot reglerventil (tillbehör). Den kan anslutas mot Modbus RTU eller TCP.

Både AirGenio Comfort och Superior kan styra flera luftridåer samtidigt via Master / Slav-principen. Master-enheterna har Touch-screen vilket gör det enkelt att komma åt och hantera menyerna.

Prime är också en smart manöverpanel. Det är en utvecklad version av AirGenio, med fler och utökade funktioner. Den är dessutom ännu enklare både att installera och använda. Du kan koppla upp den mot WiFi och sedan styra luftridåerna via en smartphone. Prime passar VCES4B.

Tillbehör

AirGenio för vattenvärmd Essensse Neo 2	Art. kod	RSK
AirGenio COMFORT S, reglermodul, master	VCERCVAC	6704568
AirGenio COMFORT S, reglermodul, SLAV	VCERCVACS	6704569
AirGenio SUPERIOR S, reglermodul, master	VCERSVAC	6704572
AirGenio SUPERIOR S, reglermodul, slav	VCERSVACS	6704573

Övrig reglerutrustning	Art. kod	RSK
Reglermodul BASIC	VCERBVAC	6704566
Magnetventil Basic DN20	MV4010DN20	6731295
Magnetventil Basic DN25	MV4010DN25	6731296
Dörrkontakt	DK-1	6731268
Termostat för BASIC IP20	TER-P	6731279
Termostat för BASIC IP54	SR101i	6727477
Blödare	BP10	6750128

Ventilsatser för AirGenio Comfort	Artikelkod	RSK	Ventil	Ställdon	Kulventil	Blödare
Ventilsats, DN15, 44 – 245 l/h, På/Av	VIS15LF.2	6704594	TACP15LF	VSDNOM30S	KULV15	BP10
Ventilsats, DN15, 88 – 470 l/h, På/Av	VIS15.2	6704595	TACP15	VSDNOM30S	KULV15	BP10
Ventilsats, DN20, 210 – 1150 l/h, På/Av	VIS20.2	6704596	TACP20	VSDNOM30S	KULV20	BP10
Ventilsats, DN25, 370 – 2150 l/h, På/Av	VIS25.2	6704597	TACP25	VSDNOM30S	KULV25	BP10
Ventilsats, DN32, 800 – 3700 l/h, På/Av	VIS32.2	6704598	TACP32	VSDNOM30S	KULV32	BP10

Ventilsats VIM	Art.kod	RSK	Ventil	Ställdon	Kulventil
Ventilsats, DN15, 44 – 245 l/h, modulerande	VIM15LF.2	6704599	TACP15LF	TAS160	KULV15
Ventilsats, DN15, 88 – 470 l/h, modulerande	VIM15.2	6704600	TACP15	TAS160	KULV15
Ventilsats, DN20, 210 – 1150 l/h, modulerande	VIM20.2	6704601	TACP20	TAS160	KULV20
Ventilsats, DN25, 370 – 2150 l/h, modulerande	VIM25.2	6704602	TACP25	TAS160	KULV25
Ventilsats, DN32, 800 – 3700 l/h, modulerande	VIM32.2	6704603	TACP32	TAS160	KULV32

Måttskisser

Essensse Neo AC – Dimensioner

Modell	A	B
VCES2B100 / VCES2C100	913	1190
VCES2B150 / VCES2C150	1321	1600
VCES2B200 / VCES2C200	1822	2100
VCES2B250 / VCES2C250	2232	2510

Längder i mm. Vikt i kg.

Komponenter Komponenter i luftridån Essende Neo

Monteringskonsoler 2) Övre hölje 3) Snabbkoppling för styrmodul 4) Insugningsgaller 5) Vattenbatteri 6) Sidoplåt 7) Inkommande elmatning
