Tekniska data

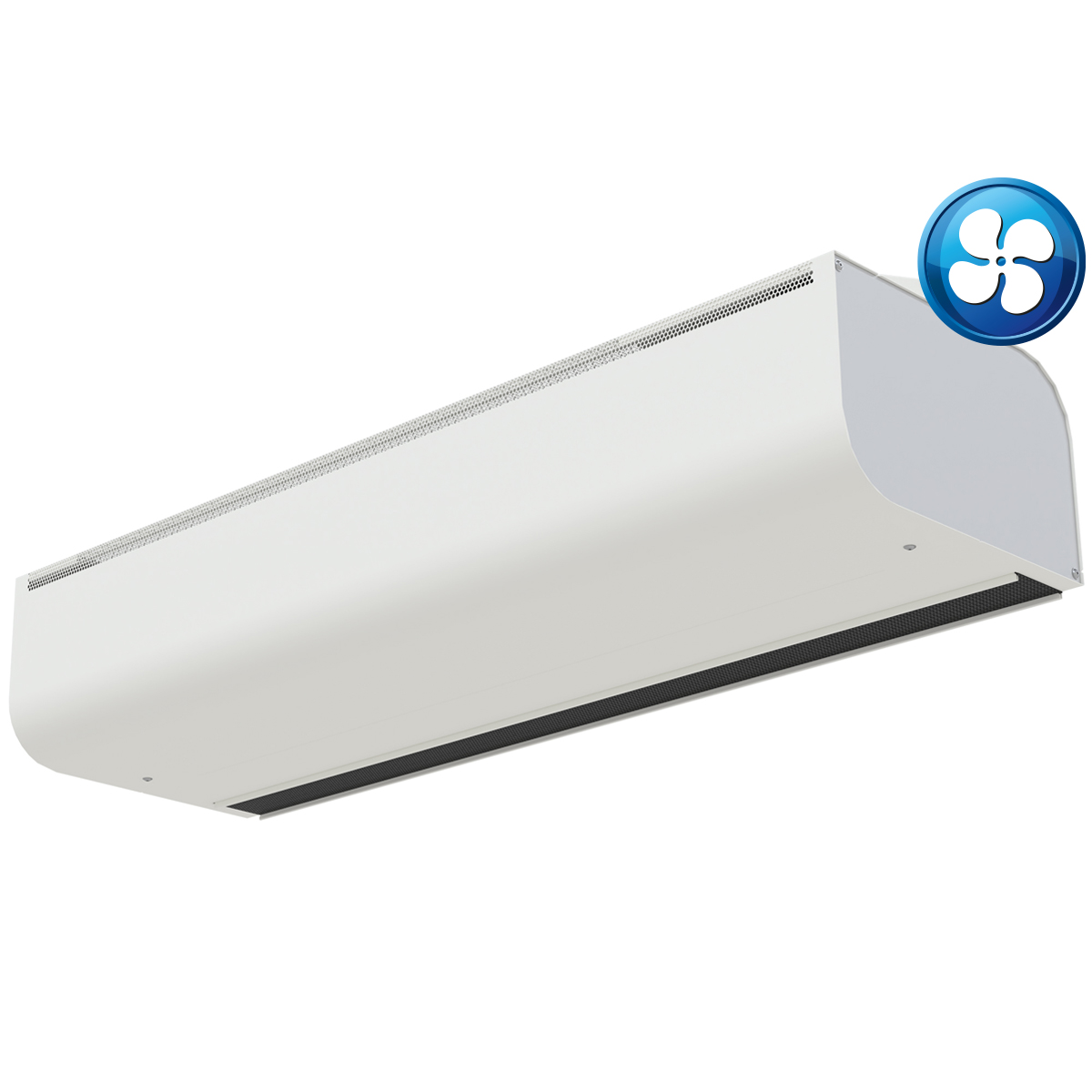

Ovärmd Essensse Neo 4 EC
| Art.nr. | RSK | Ström 230V (A) | Luftmängd (m³/h) | Ljudtryck (dBA) | Ljudeffekt (dBA) |
|---|---|---|---|---|---|
| VCES4B100SOEC | 6703027 | 2,8 | 2000 | 54 | 75 |
| VCES4B150SOEC | 6703028 | 3,0 | 2700 | 54 | 76 |
| VCES4B200SOEC | 6703029 | 3,4 | 3900 | 55 | 77 |
| VCES4B25SO0EC | 6703030 | 3,5 | 4800 | 56 | 78 |
_Luftmängd enligt ISO27327-1 • Ljudtryck uppmätt vid 3 m avstånd, Q=2, högsta hastighet • Ljudeffekt (LWA) enligt ISO27327-2
_
Installation
Montera alltid Essensse Neo 4 horisontellt, ovanför dörren. Använd medföljande väggfästen eller montera luftridån i gängstång från taket. Alla Essensse Neo-modeller har fästen för 4 stycken M8 gängstänger. Ridån kan även monteras ovan undertak. Om det utrymmet ej är ventilerat måste dock ett separat insugnings- och utblåsningsgaller användas.
Se till i förväg att det finns tillräckligt med utrymme för elinstallationerna. Anslut luftridåerna till 230V/1 max 10A mot inkommande plint.
Essensse Neo 4 har ett inbyggt styrkort men behöver kompletteras med en manöverpanel. Läs mer under Reglering.
Reglering
Essensse Neo 4 har ett inbyggt styrkort, Prime. Du behöver bara komplettera med den väggmonterade manöverpanelen Prime. Om du har flera luftridåer med Prime räcker det med endast en manöverpanel. Ridåerna styrs sedan gemensamt via den panelen. Manöverpanelen har en touchscreen vilket gör det enkelt att komma åt och hantera hantera alla inställningar.
Prime är en utvecklad version av tidigare AirGenio-modeller, med fler och utökade funktioner. Den är dessutom ännu enklare att installera och använda. Du kan koppla upp enheten mot WiFi och sedan styra luftridåerna via en smartphone. Som standard ingår både ModBus RTU, appen Prime och en inbyggd temperatursensor.
Tillbehör
| Reglerutrustning | Art. kod | RSK |
|---|---|---|
| Manöverpanel Prime, för ovärmd Essensse Neo 4 EC | CPSEC | 6704027 |
| Dörrkontakt, plast, magnetisk 12 V | DK-1 | 6731268 |
| Dörrkontakt, metall, magnetisk 12 V | MK4532 | 6730500 |
| Givare med 3,2m kabel IP67 (kan användas som rumsgivare, utomhusgivare eller returvattengivare) | NDCTNTC32 | - |
| Givare med 10m kabel IP67 (kan användas som rumsgivare, utomhusgivare eller returvattengivare) | NDCTNTC100 | - |
| Tillbehör | Art. kod | RSK |
|---|---|---|
| Takpendelfäste, 1 m, för pendling från tak i gängstång | TPF8 | 6726404 |
Måttskisser
Dimensioner
| Modell | A (mm) | B (mm) | C (mm) | Vikt (kg) |
|---|---|---|---|---|
| VCES4B100SOEC | 1252 | 916 | 1202 | 21,4 |
| VCES4B150SOEC | 1660 | 1325 | 1610 | 27,8 |
| VCES4B200SOEC | 2160 | 1825 | 2110 | 32,7 |
| VCES4B250SOEC | 2570 | 2235 | 2519 | 38,7 |

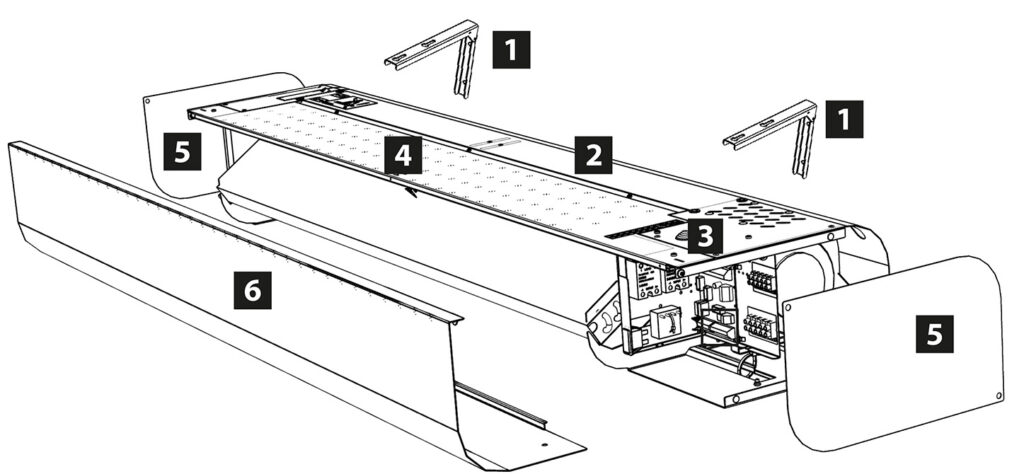

Komponenter
- Monteringskonsoler 2) Övre hölje 3) Elanslutning 4) Insugningsgaller 5) Sidolucka 6) Frontplåt
