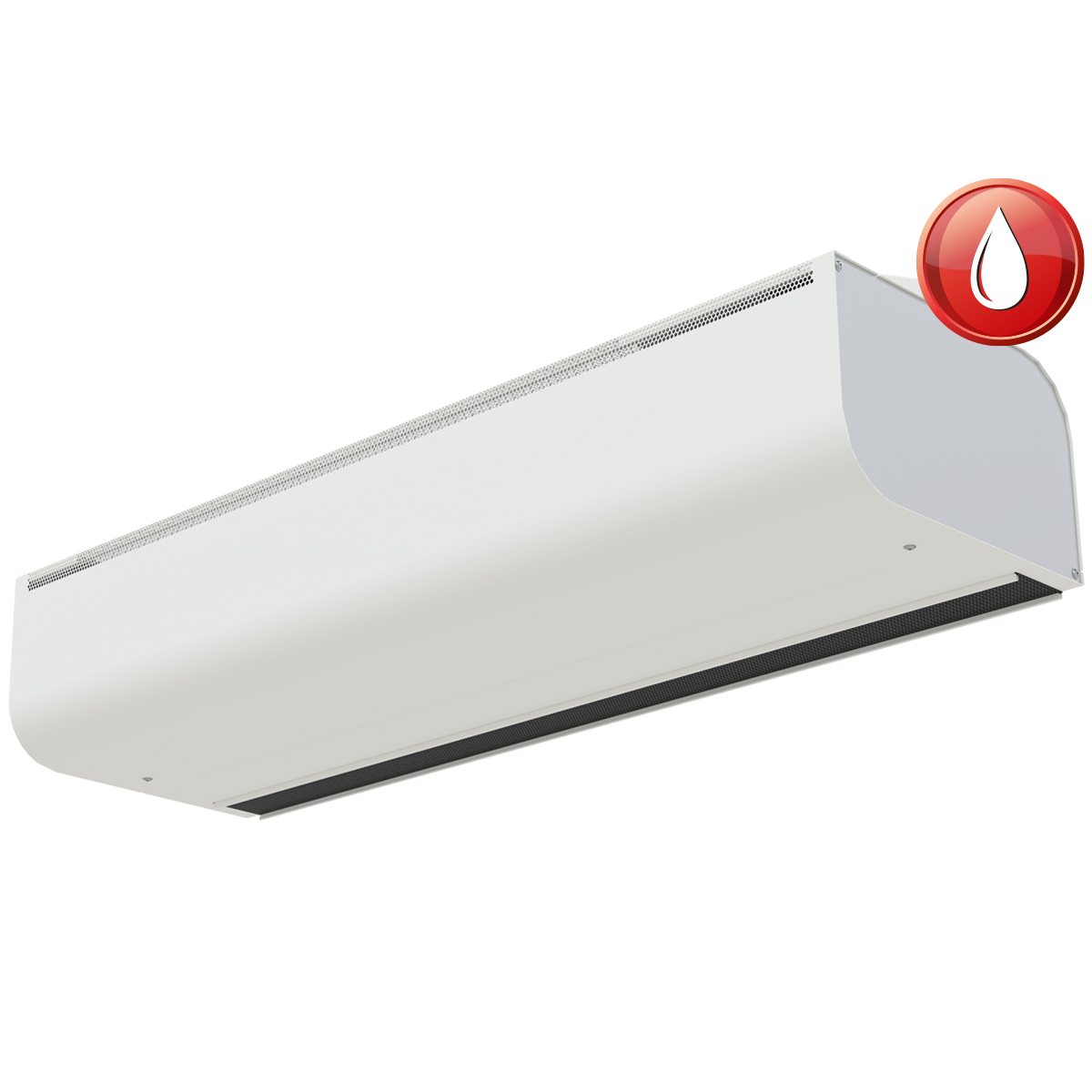

Essensse Neo 4 AC Vattenvärmd

Luftridåer

Tekniska data

Vattenvärmd Essensse Neo 4 AC

Art.nr.	RSK	Effekt (kW) 80/60/18°C	Ström 230V (A)	Luftmängd (m³/h)	Ljudtryck (dBA)	Ljudeffekt (dBA)
VCES4B100V2AC	6703015	13,2	0,6 A	1300	47	68
VCES4B150V2AC	6703016	19,4	0,9 A	2000	48	70
VCES4B200V2AC	6703017	27,9	1,4 A	2950	50	72
VCES4B250V2AC	6703018	35,3	1,4 A	3700	51	73

_VCES4B AC är lagerförd • Effekt uppmätt vid max. värmenivå och högsta fläkthastighet • Luftmängd enligt ISO27327-1 • Ljudtryck uppmätt vid 3 m avstånd, Q=2, högsta hastighet • Ljudeffekt (LWA) enligt ISO27327-2
_

Installation

Montera alltid Essensse Neo 4 horisontellt, ovanför dörren. Använd medföljande väggfäste eller montera luftridån i gängstång från taket. Alla Essensse Neo-modeller har fästen för 4 stycken M8 gängstänger. Vid montering ovan undertak som ej är ventilerat måste ett separat intagsgaller användas.

Se till i förväg att det finns tillräckligt med utrymme för rör och elinstallationer. Vattenanslutning görs på vänster sida framifrån sett, röranslutning G20. Anslut luftridåerna till 230V/1 max 10A mot inkommande plint. Ridåerna har 3-hastighetsfläkt.

Essensse Neo 4 AC vattenvärmd har en inbyggd styrmodul men måste kompletteras med manöverpanel CPVAC. Läs mer under Reglering.

Reglering

Essensse Neo 4 har en inbyggd styrmodul, Prime. Du behöver bara komplettera den med den väggmonterade manöverpanelen Prime. Om du har flera luftridåer med Prime räcker det med endast en manöverpanel. Ridåerna styrs sedan gemensamt via den panelen. Manöverpanelen har en touchscreen vilket gör det enkelt att komma åt och hantera hantera alla inställningar.

Prime är en utvecklad version av tidigare AirGenio-modeller, med fler och utökade funktioner. Den är dessutom ännu enklare att installera och använda. Du kan koppla upp enheten mot WiFi och sedan styra luftridåerna via en smartphone. Som standard ingår både ModBus RTU, appen Prime och en inbyggd temperatursensor. Det finns en 24V anslutning för ventilsats.

Tillbehör

Reglerutrustning	Art. kod	RSK
Manöverpanel Prime, för vattenvärmd Essensse Neo 4 AC	CPVAC	6704024
Dörrkontakt, plast, magnetisk 12 V	DK-1	6731268
Dörrkontakt, metall, magnetisk 12 V	MK4532	6730500
Givare med 3,2m kabel IP67 (kan användas som rumsgivare, utomhusgivare eller returvattengivare)	NDCTNTC32	-
Givare med 10m kabel IP67 (kan användas som rumsgivare, utomhusgivare eller returvattengivare)	NDCTNTC100	-

Ventilsats med konstantflödesventil	Art.kod	RSK	Ventil	Ställdon	Kulventil
Ventilsats, DN15, 88 – 470 l/h, modulerande	VIM15.2	6704600	TACP15	TAS160	KULV15
Ventilsats, DN15, 44 – 245 l/h, modulerande	VIM15LF.2	6704599	TACP15LF	TAS160	KULV15
Ventilsats, DN20, 210 – 1150 l/h, modulerande	VIM20.2	6704601	TACP20	TAS160	KULV20
Ventilsats, DN25, 370 – 2150 l/h, modulerande	VIM25.2	6704602	TACP25	TAS160	KULV25
Ventilsats, DN32, 800 – 3700 l/h, modulerande	VIM32.2	6704603	TACP32	TAS160	KULV32

Tillbehör	Art. kod	RSK
Takpendelfäste, 1 m, för pendling från tak i gängstång	TPF8	6726404

Måttskisser

Dimensioner

Måttskiss för VCES4 – vattenvärmd luftridå

Modell	A (mm)	B (mm)	C (mm)	Vikt (kg)	Röranslutning
VCES4B100V2AC	1252	916	1202	26	G20
VCES4B150V2AC	1660	1325	1610	32	G20
VCES4B200V2AC	2160	1825	2110	42	G20
VCES4B250V2AC	2570	2235	2519	49	G20

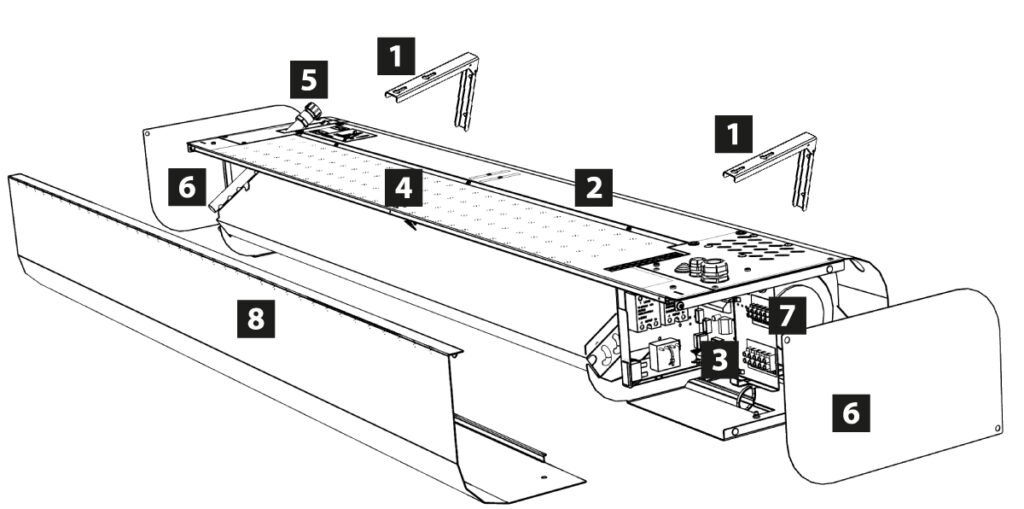

Komponenter

Monteringskonsoler 2) Övre hölje 3) Snabbkoppling för styrmodul 4) Insugningsgaller 5) Vattenanslutning 6) Sidolucka 7) Inkommande elmatning 8) Frontplåt
