Tekniska data

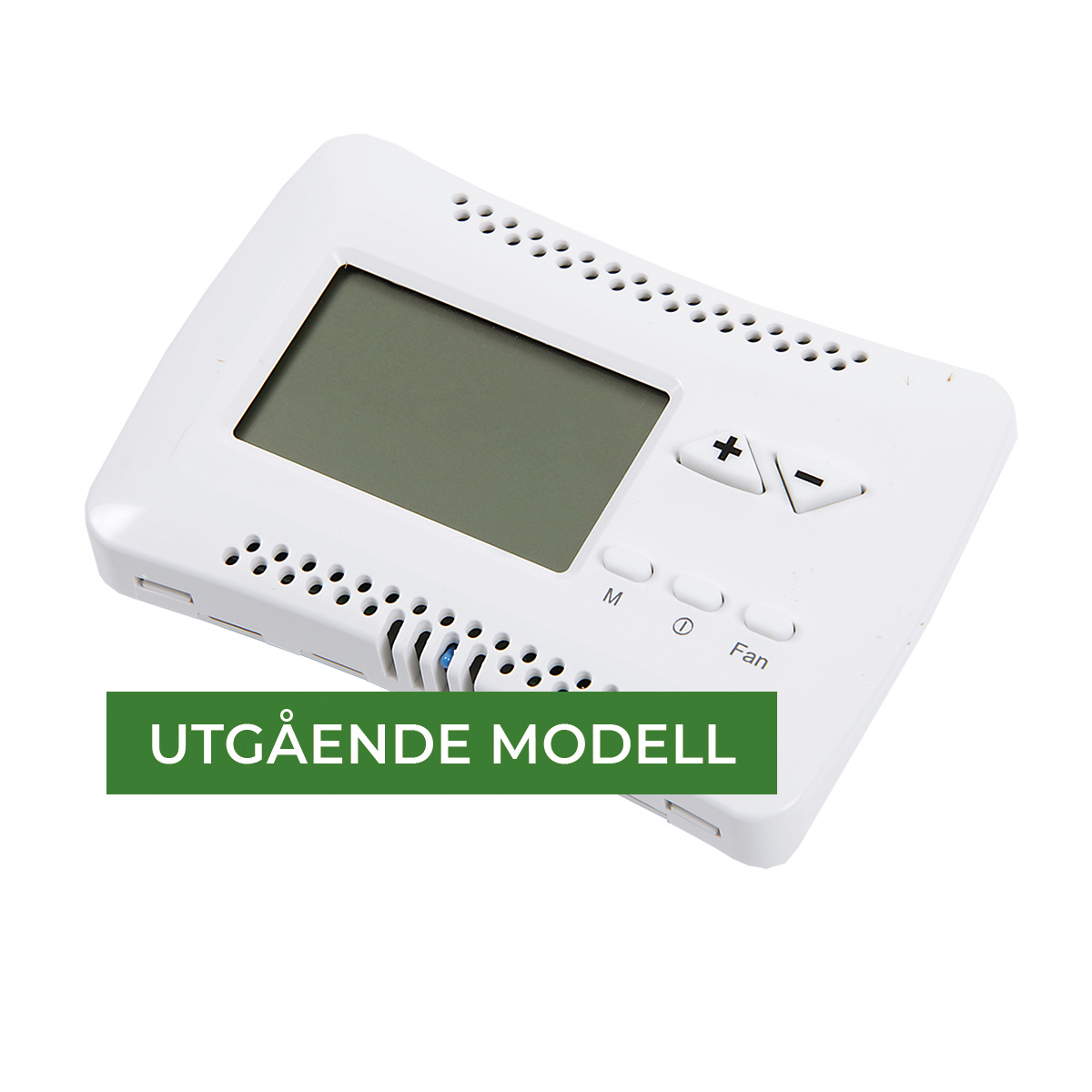

Reglerpanel TMB
RSK: 6707886
Reglage
På /Av-brytare
Varvtalsväljare med 3 fläkthastigheter
Omkopplare mellan manuell och automatisk drift
Temperaturinställning
**Exempel på manöverpanelsymboler
**Driftlägen; kyla, värme, automatisk drift
Fläkt
Fläktvarvtalsinställning
Temperatur
Klocka
Timer
Energisparläge
Installation
Montera TMB på väggen och koppla in den mot fläktkonvektorns MB-styrkort t.ex. med en BELDEN 9841, RS-485, 1x2x24 AWG SFTP, 120 Ohm eller likvärdig. Läs mer i manualerna nedan, där finns detaljerade anvisningar för hur du installerar reglerpanelen.
Reglering
Med TMB väljer du mellan att reglera fläktkonvektorn manuellt eller automatiskt. Fläkthastigheten kan ställas in på 3 olika hastigheter. Automatiskt regleras hastigheten utifrån det behov som finns av värme eller kyla. Med ventiler reglerar man även På/Av.
Relaterade produkter
En fläktkonvektorer som ska regleras med TMB måste ha MB-styrkort. Även styrkortet är ett tillbehör. Fläktkonvektorn behöver ha 2- eller 4-rörssystem. TMB ansluts till spänningsenheten UPAU. Läs mer om UPAU under Tillbehör längre ned på sidan.
I kombination med UPAU passar TMB bra till många av våra fläktkonvektorer:
CRC-serien
CRSL-serien
Fler fläktkonvektorer som passar
Måttskisser
Dimension: 110 x 72 x 25 mm
