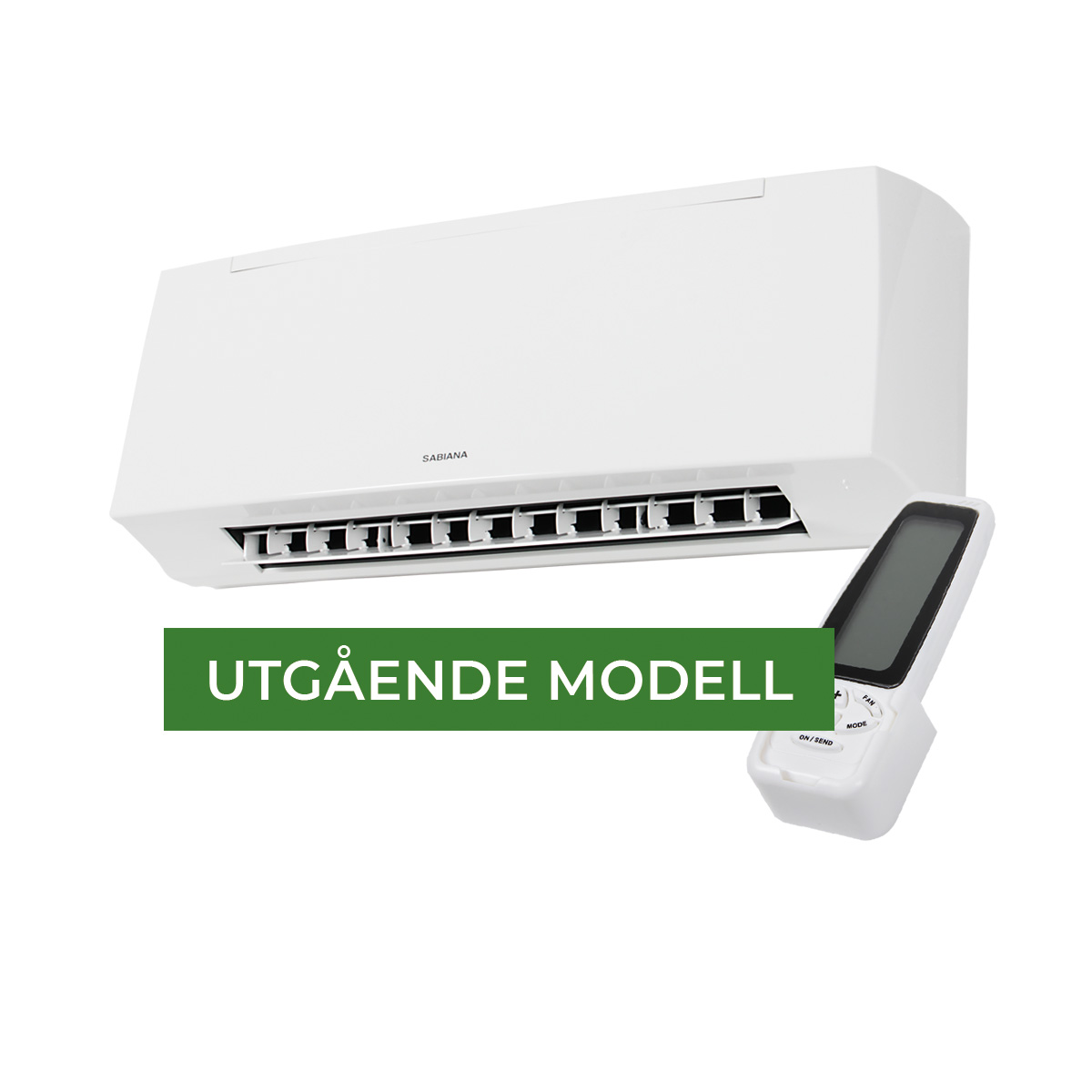

Carisma Fly CVP-T

Utgående produkter

Tekniska data

CVP-T1
RSK 6707706
Steg	1	2	3	4	5	6
Eurovent steg (anslutna)	MIN	MED		MAX
Luftmängd (m³/h)	205	270	340	375	470	500
Kyleffekt, total (kW)	1,24	1,50	1,76	1,87	2,15	2,23
Kyleffekt, sensibel (kW)	0,92	1,14	1,36	1,46	1,72	1,80
Värmeeffekt (kW)	1,60	2,00	2,39	2,58	3,04	3,17
Tryckfall, kyla (kPa)	4,8	6,8	9,0	10,1	13,0	13,9
Tryckfall, värme (kPa)	3,7	5,5	7,2	8,3	10,6	10,8
Motoreffekt (W)	12	14	17	18	24	30
Ljudeffekt (dBA)	35	41	46	48	52	53
Ljudtryck (dBA)	26	32	37	39	43	44

CVP-T2
RSK 6707707
Steg	1	2	3	4	5	6
Eurovent steg (anslutna)	MIN		MED		MAX
Luftmängd (m³/h)	250	305	365	400	480	545
Kyleffekt, total (kW)	1,43	1,63	1,84	1,95	2,18	2,35
Kyleffekt, sensibel (kW)	1,07	1,25	1,43	1,53	1,75	1,92
Värmeeffekt (kW)	1,88	2,20	2,39	2,70	3,09	3,38
Tryckfall, kyla (kPa)	6,2	7,9	9,8	10,9	13,3	15,2
Tryckfall, värme (kPa)	4,8	6,4	7,2	8,5	10,9	12,5
Motoreffekt (W)	12	14	18	20	24	32
Ljudeffekt (dBA)	39	43	47	49	53	55
Ljudtryck (dBA)	30	34	38	40	44	46

CVP-T3
RSK 6707708
Steg	1	2	3	4	5	6
Eurovent steg (anslutna)	MIN	MED		MAX
Luftmängd (m³/h)	280	375	480	545	730	780
Kyleffekt, total (kW)	1,89	2,32	2,78	3,03	3,63	3,78
Kyleffekt, sensibel (kW)	1,35	1,69	2,06	2,27	2,81	2,95
Värmeeffekt (kW)	2,26	2,84	3,49	3,86	4,79	5,03
Tryckfall, kyla (kPa)	11,2	16,2	22,5	26,2	36,4	39,1
Tryckfall, värme (kPa)	8,7	12,6	17,7	21,2	29,3	31,9
Motoreffekt (W)	16	21	26	29	38	46
Ljudeffekt (dBA)	35	40	45	48	55	57
Ljudtryck (dBA)	26	31	36	39	46	48

CVP-T4
RSK 6707709
Steg	1	2	3	4	5	6
Eurovent steg (anslutna)		MIN		MED		MAX
Luftmängd (m³/h)	300	440	500	610	675	790
Kyleffekt, total (kW)	1,99	2,62	2,86	3,26	3,46	3,81
Kyleffekt, sensibel (kW)	1,43	1,93	2,12	2,47	2,66	2,98
Värmeeffekt (kW)	2,40	3,26	3,61	4,20	4,53	5,07
Tryckfall, kyla (kPa)	12,3	20,2	23,6	29,9	33,4	39,7
Tryckfall, värme (kPa)	9,7	15,9	19,1	23,7	27,2	31,5
Motoreffekt (W)	17	23	27	32	35	48
Ljudeffekt (dBA)	36	43	46	51	54	57
Ljudtryck (dBA)	27	34	37	42	45	48

* Lagerförd modell

De Eurovent-certifierade stegen är anslutna vid leverans.
Kyleffekt gäller vid 7/12 27°C och 47% Rh.
Värmeeffekt gäller vid 50°C framledning och 20°C lufttemperatur. Flöde som för kyla.
Ljudtryck är 9 dB(A) lägre än ljudeffekt och gäller för ett rum på 100 m³ med efterklangstiden 0,5 s.

Installation

Carisma Fly ansluts till vattenburen värme eller kyla. Vattenanslutningen görs via ½” invändig gänga på vänster sida av aggregatet. Koppla även in kondensanslutningen på vänster sida. Den anslutningen är 16 mm.

Det finns 2- samt 3-vägs ventiler som tillbehör till Carisma Fly. De monteras enkelt in i aggregatet av installatören.

Elanslutningen, till 230/1V, görs på höger sida av aggregatet.

Reglering

Carisma Fly-serien har olika reglerutrustning beroende på vilken modell det är. CVP-T har inbyggd reglering som styrs med en trådlös fjärrkontroll, RT03. Den reglerar fläkthastighet, temperatur och även luftriktaren. Läs gärna mer om fjärrkontrollen här:

Fjärrkontroll RT03

Under Information & Manualer längre ned på denna sida finns produktinformation för Carisma Fly CVP. Det mesta av informationen gäller även CVP-T-modellen. Det som står i den manualen beträffande väggmonterad reglering gäller dock inte CVP-T. När du köper en CVP-T-modell ingår fjärrkontrollen, och du behöver ingen ytterligare reglerutrustning.

Tillbehör

Beskrivning	Art. kod	RSK
Kondenspump 230V	PCFS	6707853
2-vägs ventilsats, för strl. 1 och 2, Kvs 1,6 med ställdon 230V	FV2S12	6707882
3-vägs ventilsats, för strl. 1 och 2, Kvs 1,6 med ställdon 230V	FV3S12	6707884
2-vägs ventilsats, för strl. 3 och 4, Kvs 2,5 med ställdon 230V	FV2S34	6707883
3-vägs ventilsats, för strl. 3 och 4, Kvs 2,5 med ställdon 230V	FV3S34	6707885
Temperaturgivare	NTC	6707846

Måttskisser

Modell	A (mm)	B (mm)	C (mm)	Vikt utan ventiler (kg)	Vikt med ventiler (kg)	Vatteninnehåll (l)
CVP-T1	880	678	691	10	11	0,85
CVP-T2	880	678	691	10	11	0,85
CVP-T3	1185	983	996	13	14	1,28
CVP-T4	1185	983	996	13	14	1,28
