Carisma Fly CVP-MB

Utgående produkter

Tekniska data

CVP-MB1
RSK 6707702
Steg	1	2	3	4	5	6
Eurovent steg (anslutna)	MIN	MED		MAX
Luftmängd (m³/h)	205	270	340	375	470	500
Kyleffekt, total (kW)	1,24	1,50	1,76	1,87	2,15	2,23
Kyleffekt, sensibel (kW)	0,92	1,14	1,36	1,46	1,72	1,80
Värmeeffekt (kW)	1,60	2,00	2,39	2,58	3,04	3,17
Tryckfall, kyla (kPa)	4,8	6,8	9,0	10,1	13,0	13,9
Tryckfall, värme (kPa)	3,7	5,5	7,2	8,3	10,6	10,8
Motoreffekt (W)	12	14	17	18	24	30
Ljudeffekt (dBA)	35	41	46	48	52	53
Ljudtryck (dBA)	26	32	37	39	43	44

CVP-MB2
RSK 6707703
Steg	1	2	3	4	5	6
Eurovent steg (anslutna)	MIN		MED		MAX
Luftmängd (m³/h)	250	305	365	400	480	545
Kyleffekt, total (kW)	1,43	1,63	1,84	1,95	2,18	2,35
Kyleffekt, sensibel (kW)	1,07	1,25	1,43	1,53	1,75	1,92
Värmeeffekt (kW)	1,88	2,20	2,39	2,70	3,09	3,38
Tryckfall, kyla (kPa)	6,2	7,9	9,8	10,9	13,3	15,2
Tryckfall, värme (kPa)	4,8	6,4	7,2	8,5	10,9	12,5
Motoreffekt (W)	12	14	18	20	24	32
Ljudeffekt (dBA)	39	43	47	49	53	55
Ljudtryck (dBA)	30	34	38	40	44	46

CVP-MB3
RSK 6707704
Steg	1	2	3	4	5	6
Eurovent steg (anslutna)	MIN	MED		MAX
Luftmängd (m³/h)	280	375	480	545	730	780
Kyleffekt, total (kW)	1,89	2,32	2,78	3,03	3,63	3,78
Kyleffekt, sensibel (kW)	1,35	1,69	2,06	2,27	2,81	2,95
Värmeeffekt (kW)	2,26	2,84	3,49	3,86	4,79	5,03
Tryckfall, kyla (kPa)	11,2	16,2	22,5	26,2	36,4	39,1
Tryckfall, värme (kPa)	8,7	12,6	17,7	21,2	29,3	31,9
Motoreffekt (W)	16	21	26	29	38	46
Ljudeffekt (dBA)	35	40	45	48	55	57
Ljudtryck (dBA)	26	31	36	39	46	48

CVP-MB4
RSK 6707705
Steg	1	2	3	4	5	6
Eurovent steg (anslutna)		MIN		MED		MAX
Luftmängd (m³/h)	300	440	500	610	675	790
Kyleffekt, total (kW)	1,99	2,62	2,86	3,26	3,46	3,81
Kyleffekt, sensibel (kW)	1,43	1,93	2,12	2,47	2,66	2,98
Värmeeffekt (kW)	2,40	3,26	3,61	4,20	4,53	5,07
Tryckfall, kyla (kPa)	12,3	20,2	23,6	29,9	33,4	39,7
Tryckfall, värme (kPa)	9,7	15,9	19,1	23,7	27,2	31,5
Motoreffekt (W)	17	23	27	32	35	48
Ljudeffekt (dBA)	36	43	46	51	54	57
Ljudtryck (dBA)	27	34	37	42	45	48

De Eurovent-certifierade stegen är anslutna vid leverans.
Kyleffekt gäller vid 7/12 27°C och 47% Rh.
Värmeeffekt gäller vid 50°C framledning och 20°C lufttemperatur. Flöde som för kyla.
Ljudtryck är 9 dB(A) lägre än ljudeffekt och gäller för ett rum på 100 m³ med efterklangstiden 0,5 s.

Installation

Carisma Fly ansluts till vattenburen värme eller kyla. Vattenanslutningen görs via ½” invändig gänga på vänster sida av aggregatet. Koppla även in kondensanslutningen på vänster sida. Den anslutningen är 16 mm.

Det finns 2- samt 3-vägs ventiler som tillbehör till Carisma Fly. De monteras enkelt in i aggregatet av installatören.

Elanslutningen, till 230/1V, görs på höger sida av aggregatet.

Reglering

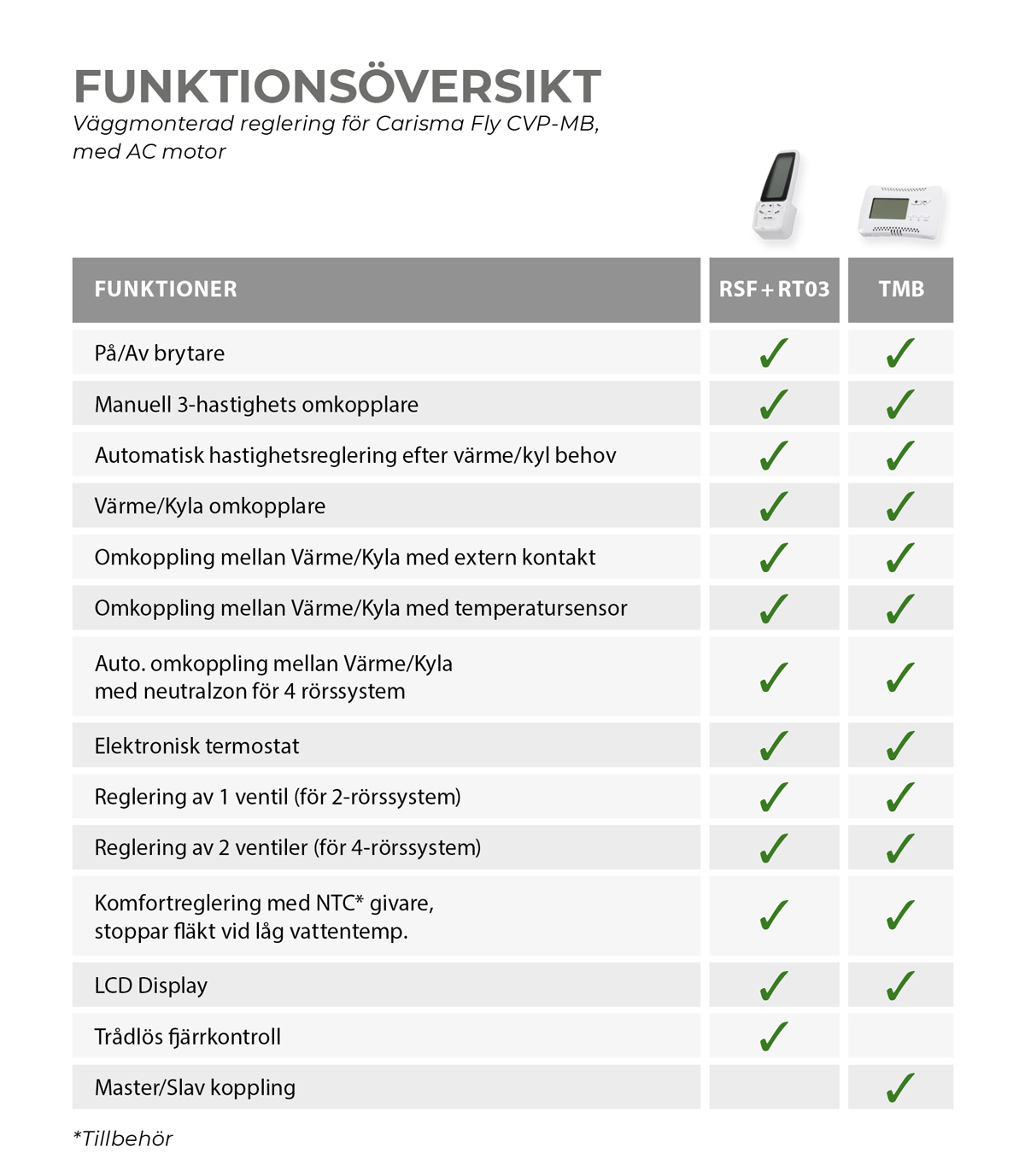

Carisma Fly-serien har olika reglerutrustning beroende på vilken modell det är. CVP-MB är den Carisma Fly-modell som har mest avancerad reglering. Den kan anslutas till ytterligare styrutrustning och kan även anslutas till Modbus. Läs mer i funktionsöversikten om de olika reglerutrustningar som passar Carisma Fly CVP-MB.

Tillbehör

Beskrivning	Art. kod	RSK
Kondenspump 230V	PCFS	6707853
2-vägs ventilsats, för strl. 1 och 2, Kvs 1,6 med ställdon 230V	FV2S12	6707882
3-vägs ventilsats, för strl. 1 och 2, Kvs 1,6 med ställdon 230V	FV3S12	6707884
2-vägs ventilsats, för strl. 3 och 4, Kvs 2,5 med ställdon 230V	FV2S34	6707883
3-vägs ventilsats, för strl. 3 och 4, Kvs 2,5 med ställdon 230V	FV3S34	6707885
Reglerpanel med termostat, display, automatisk/manuell reglering och Wifi, kan reglera MB	TMB2	–
Fjärrkontroll	RT03	6707847
Mottagarenhet för trådlös styr, kompletteras med RT03	RSF	6707852
Temperaturgivare	NTC	6707846

Måttskisser

Modell	A (mm)	B (mm)	C (mm)	Vikt utan ventiler (kg)	Vikt med ventiler (kg)	Vatteninnehåll (l)
CVP-MB1	880	678	691	10	11	0,85
CVP-MB2	880	678	691	10	11	0,85
CVP-MB3	1185	983	996	13	14	1,28
CVP-MB4	1185	983	996	13	14	1,28
