Carisma Fly CVP-ECM-MB

Utgående produkter

Tekniska data

CVP-ECM-MB1
RSK 6707714
Styrspänning (V)	1	3	5	7,5	10
Eurovent steg (anslutna)	MIN		MED		MAX
Luftmängd (m³/h)	190	240	290	355	415
Kyleffekt, total (kW)	1,17	1,39	1,58	1,81	2,00
Kyleffekt, sensibel (kW)	0,86	1,04	1,20	1,40	1,57
Värmeeffekt (kW)	1,50	1,82	2,12	2,48	2,78
Tryckfall, kyla (kPa)	5,0	6,3	7,7	9,5	11,2
Tryckfall, värme (kPa)	4,2	5,4	6,5	8,2	9,3
Motoreffekt (W)	6	7	9	11	15
Ljudeffekt (dBA)	35	39	46	48	52
Ljudtryck (dBA)	26	30	37	39	43

CVP-ECM-MB2
RSK 6707715
Styrspänning (V)	1	3	5	7,5	10
Eurovent steg (anslutna)	MIN		MED		MAX
Luftmängd (m³/h)	260	315	375	440	510
Kyleffekt, total (kW)	1,47	1,67	1,87	2,07	2,26
Kyleffekt, sensibel (kW)	1,10	1,28	1,46	1,68	1,83
Värmeeffekt (kW)	1,94	2,25	2,58	2,90	3,23
Tryckfall, kyla (kPa)	6,9	8,4	10,1	11,8	13,7
Tryckfall, värme (kPa)	5,6	6,9	8,5	9,7	11,6
Motoreffekt (W)	7	9	12	16	21
Ljudeffekt (dBA)	40	44	47	51	55
Ljudtryck (dBA)	31	35	38	42	46

CVP-ECM-MB3
RSK 6707716
Styrspänning (V)	1	3	5	7,5	10
Eurovent steg (anslutna)	MIN		MED		MAX
Luftmängd (m³/h)	270	345	420	520	620
Kyleffekt, total (kW)	1,83	2,20	2,53	2,93	3,29
Kyleffekt, sensibel (kW)	1,31	1,60	1,86	2,19	2,50
Värmeeffekt (kW)	2,20	2,69	3,15	3,72	4,25
Tryckfall, kyla (kPa)	10,7	14,8	19,0	24,8	30,4
Tryckfall, värme (kPa)	8,5	11,7	15,1	19,9	24,2
Motoreffekt (W)	6	8	11	15	20
Ljudeffekt (dBA)	37	42	45	49	53
Ljudtryck (dBA)	28	33	36	40	44

CVP-ECM-MB4
RSK 6707717
Styrspänning (V)	1	3	5	7,5	10
Eurovent steg (anslutna)	MIN		MED		MAX
Luftmängd (m³/h)	375	465	550	665	770
Kyleffekt, total (kW)	2,34	2,72	3,05	3,43	3,75
Kyleffekt, sensibel (kW)	1,70	2,01	2,29	2,63	2,92
Värmeeffekt (kW)	2,87	3,41	3,88	4,48	4,99
Tryckfall, kyla (kPa)	16,5	21,6	26,6	32,9	38,7
Tryckfall, värme (kPa)	12,6	17,2	21,2	26,6	31,4
Motoreffekt (W)	9	12	16	22	57
Ljudeffekt (dBA)	43	46	49	53	57
Ljudtryck (dBA)	34	37	40	44	48

De Eurovent-certifierade stegen är konfigurerade vid leverans.
Kyleffekt gäller vid 7/12 27°C och 47% Rh.
Värmeeffekt gäller vid 50°C framledning och 20°C lufttemperatur. Flöde som för kyla.
Ljudtryck är 9 dB(A) lägre än ljudeffekt och gäller för ett rum på 100 m³ med efterklangstiden 0,5 s.

Installation

Carisma Fly ansluts till vattenburen värme eller kyla. Vattenanslutningen görs via ½” invändig gänga på vänster sida av aggregatet. Koppla även in kondensanslutningen på vänster sida. Den anslutningen är 16 mm.

Det finns 2- samt 3-vägs ventiler som tillbehör till Carisma Fly. De monteras enkelt in i aggregatet av installatören.

Elanslutningen, till 230/1V, görs på höger sida av aggregatet.

Reglering

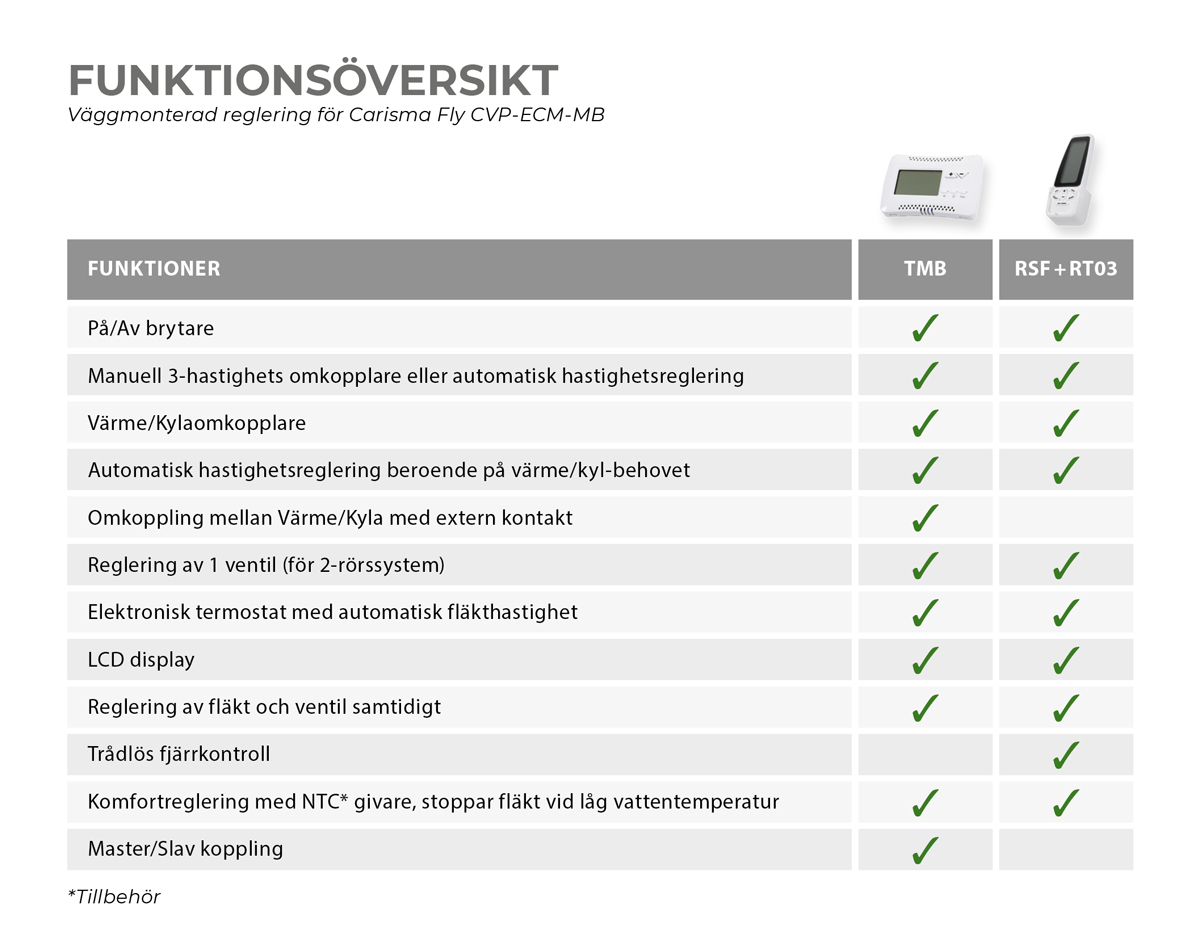

Carisma Fly-serien har olika reglerutrustning beroende på vilken modell det är. CVP-ECM-MB är den Carisma Fly-modell som har mest avancerad reglering. Den kan anslutas till ytterligare styrutrustning och kan även anslutas till Modbus. I Funktionsöversikten kan du se vilka funktioner olika regleringsutrustningar som passar CVP-ECM-MB ger. Läs mer under Tillbehör.

Tillbehör

Beskrivning	Art. kod	RSK
Kondenspump 230V	PCFS	6707853
2-vägs ventilsats, för strl. 1 och 2, Kvs 1,6 med ställdon 230V	FV2S12	6707882
2-vägs ventilsats, för strl. 3 och 4, Kvs 2,5 med ställdon 230V	FV2S34	6707883
3-vägs ventilsats, för strl. 1 och 2, Kvs 1,6 med ställdon 230V	FV3S12	6707884
3-vägs ventilsats, för strl. 3 och 4, Kvs 2,5 med ställdon 230V	FV3S34	6707885
Reglerpanel med termostat, display, automatisk/manuell reglering och Wifi, kan reglera MB	TMB2	–
Mottagarenhet för trådlös styr, för CVP-ECM-MB, kompletteras med RT03	RSF	6707852
Fjärrkontroll	RT03	6707847
Temperaturgivare	NTC	6707846

Måttskisser

Modell	A (mm)	B (mm)	C (mm)	Vikt utan ventiler (kg)	Vikt med ventiler (kg)	Vatteninnehåll (l)
CVP-ECM-MB4	1185	983	996	13	14	1,28
CVP-ECM-MB1	880	678	691	10	11	0,85
CVP-ECM-MB2	880	678	691	10	11	0,85
CVP-ECM-MB3	1185	983	996	13	14	1,28
