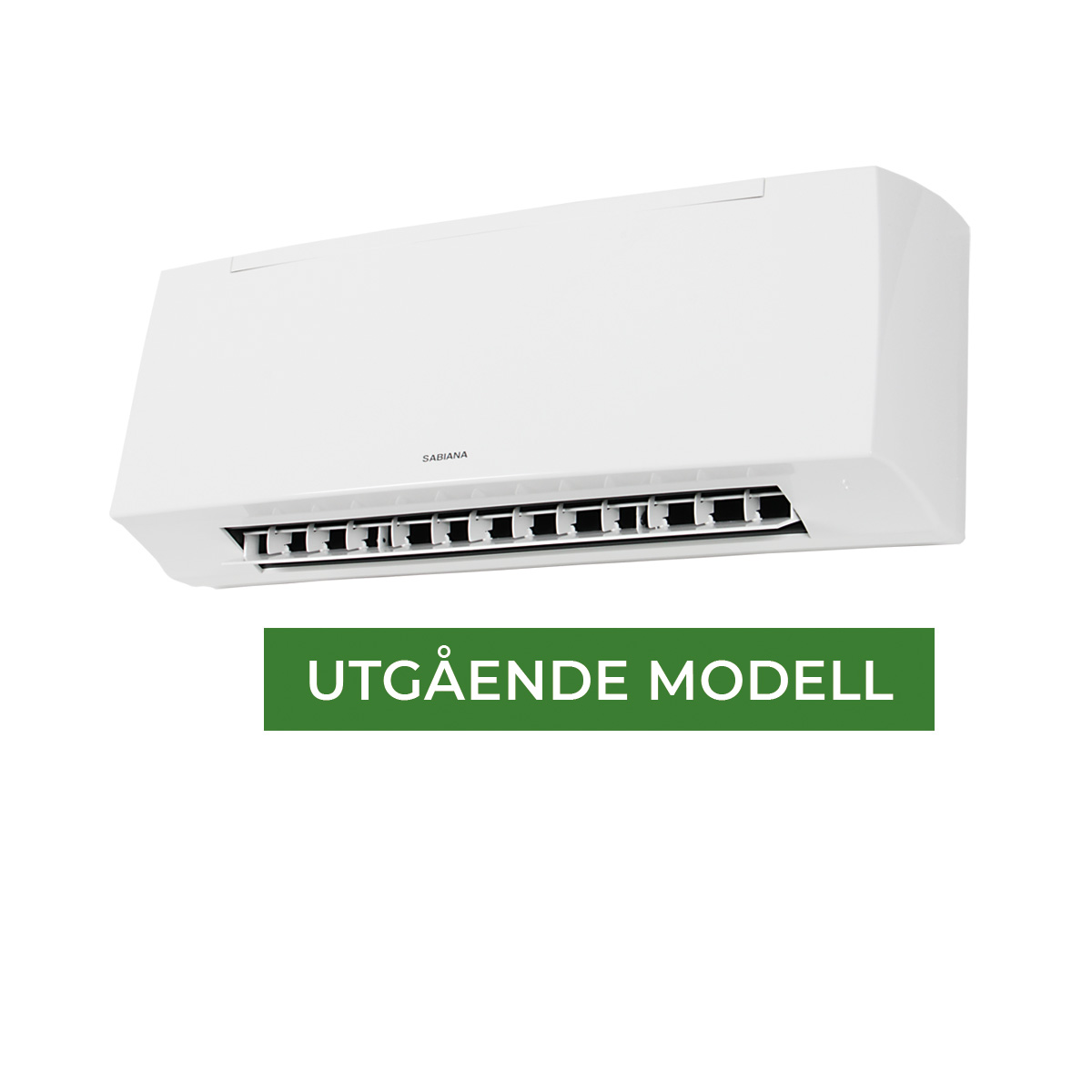

Carisma Fly CVP-ECM

Utgående produkter

Tekniska data

CVP-ECM1
RSK 6707710
Styrspänning (V)	1	3	5	7,5	10
Eurovent steg (anslutna)	MIN		MED		MAX
Luftmängd (m³/h)	190	240	290	355	415
Kyleffekt, total (kW)	1,17	1,39	1,58	1,81	2,00
Kyleffekt, sensibel (kW)	0,86	1,04	1,20	1,40	1,57
Värmeeffekt (kW)	1,50	1,82	2,12	2,48	2,78
Tryckfall, kyla (kPa)	5,0	6,3	7,7	9,5	11,2
Tryckfall, värme (kPa)	4,2	5,4	6,5	8,2	9,3
Motoreffekt (W)	6	7	9	11	15
Ljudeffekt (dBA)	35	39	46	48	52
Ljudtryck (dBA)	26	30	37	39	43

CVP-ECM2
RSK 6707711
Styrspänning (V)	1	3	5	7,5	10
Eurovent steg (anslutna)	MIN		MED		MAX
Luftmängd (m³/h)	260	315	375	440	510
Kyleffekt, total (kW)	1,47	1,67	1,87	2,07	2,26
Kyleffekt, sensibel (kW)	1,10	1,28	1,46	1,68	1,83
Värmeeffekt (kW)	1,94	2,25	2,58	2,90	3,23
Tryckfall, kyla (kPa)	6,9	8,4	10,1	11,8	13,7
Tryckfall, värme (kPa)	5,6	6,9	8,5	9,7	11,6
Motoreffekt (W)	7	9	12	16	21
Ljudeffekt (dBA)	40	44	47	51	55
Ljudtryck (dBA)	31	35	38	42	46

CVP-ECM3
RSK 6707712
Styrspänning (V)	1	3	5	7,5	10
Eurovent steg (anslutna)	MIN		MED		MAX
Luftmängd (m³/h)	270	345	420	520	620
Kyleffekt, total (kW)	1,83	2,20	2,53	2,93	3,29
Kyleffekt, sensibel (kW)	1,31	1,60	1,86	2,19	2,50
Värmeeffekt (kW)	2,20	2,69	3,15	3,72	4,25
Tryckfall, kyla (kPa)	10,7	14,8	19,0	24,8	30,4
Tryckfall, värme (kPa)	8,5	11,7	15,1	19,9	24,2
Motoreffekt (W)	6	8	11	15	20
Ljudeffekt (dBA)	37	42	45	49	53
Ljudtryck (dBA)	28	33	36	40	44

CVP-ECM4
RSK 6707713
Styrspänning (V)	1	3	5	7,5	10
Eurovent steg (anslutna)	MIN		MED		MAX
Luftmängd (m³/h)	375	465	550	665	770
Kyleffekt, total (kW)	2,34	2,72	3,05	3,43	3,75
Kyleffekt, sensibel (kW)	1,70	2,01	2,29	2,63	2,92
Värmeeffekt (kW)	2,87	3,41	3,88	4,48	4,99
Tryckfall, kyla (kPa)	16,5	21,6	26,6	32,9	38,7
Tryckfall, värme (kPa)	12,6	17,2	21,2	26,6	31,4
Motoreffekt (W)	9	12	16	22	57
Ljudeffekt (dBA)	43	46	49	53	57
Ljudtryck (dBA)	34	37	40	44	48

De Eurovent-certifierade stegen är konfigurerade vid leverans.
Kyleffekt gäller vid 7/12 27°C och 47% Rh.
Värmeeffekt gäller vid 50°C framledning och 20°C lufttemperatur. Flöde som för kyla.
Ljudtryck är 9 dB(A) lägre än ljudeffekt och gäller för ett rum på 100 m³ med efterklangstiden 0,5 s.

Installation

Carisma Fly ansluts till vattenburen värme eller kyla. Vattenanslutningen görs via ½” invändig gänga på vänster sida av aggregatet. Koppla även in kondensanslutningen på vänster sida. Den anslutningen är 16 mm.

Det finns 2- samt 3-vägs ventiler som tillbehör till Carisma Fly. De monteras enkelt in i aggregatet av installatören.

Elanslutningen, till 230/1V, görs på höger sida av aggregatet.

Reglering

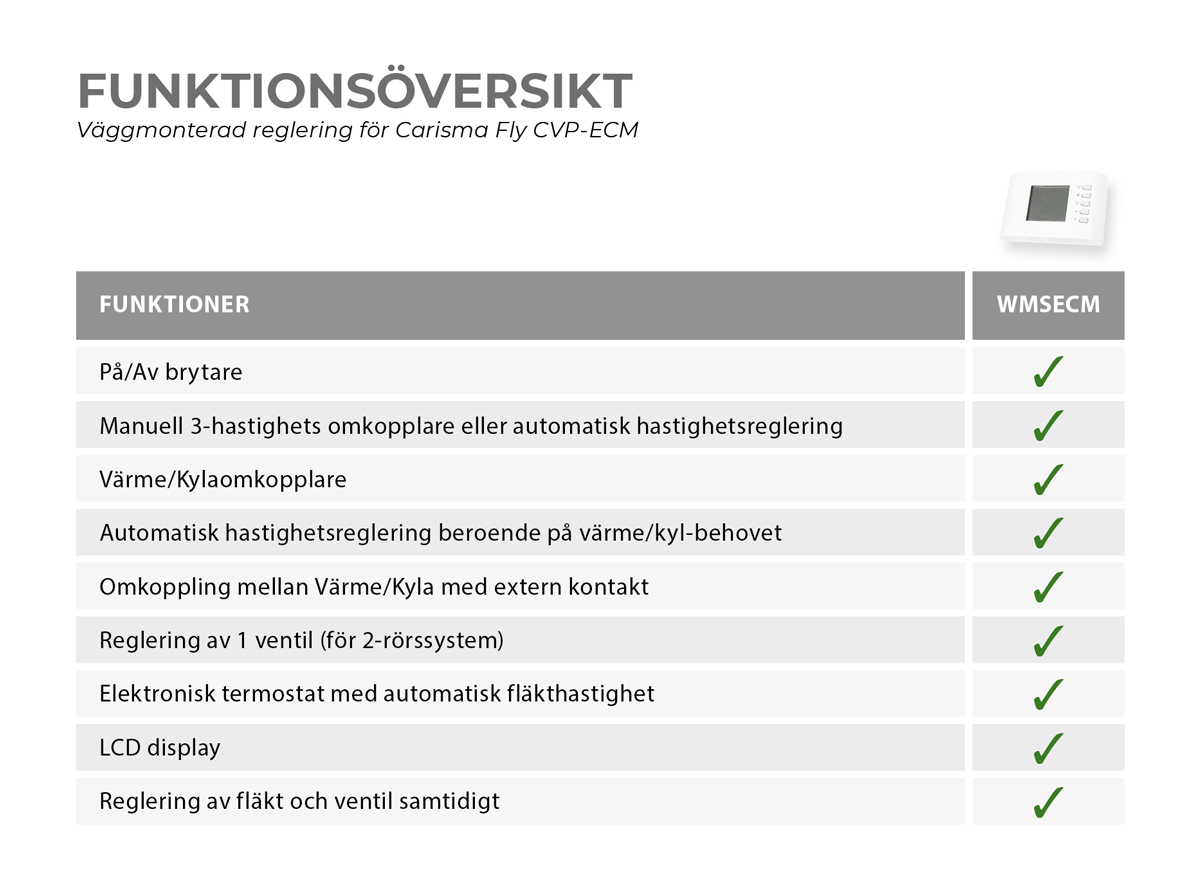

Carisma Fly-serien har olika reglerutrustning beroende på vilken modell det är. CVP-ECM saknar inbyggd reglering. Fläktkonvektorn behöver förses med en extern reglerenhet. WMSECM fungerar bra med CVP-ECM. Fläktens varvtal regleras steglöst med en 0–10 V signal (1-10 V). I funktionsöversikten ser du vilka funktioner du får med WMSECM. Läs mer under Tillbehör.

Tillbehör

Reglerutrustning	Art. kod	RSK
Rumsregulator, reglerar EC-fläktar, för matningsspänning 230V	FCR3	6707981
Rumsregulator, reglerar EC-fläktar, för matningsspänning 24V	FCR4	6974287
Elektronisk termostat med automatisk hastighet	WMSECM	6707872
Rumstermostat, LED-display, steglös varvtalsreglering, förinställda scheman	RTB24	–
Temperaturgivare	NTC	6707846

Ventilsatser	Art. kod	RSK
2-vägs ventilsats, för stl. 0 – 2, Kvs 1,6 med ställdon 230V	FV2S12	6707882
2-vägs ventilsats, för stl. 3 – 4, Kvs 2,5 med ställdon 230V	FV2S34	6707883
3-vägs ventilsats, för stl. 0 – 2, Kvs 1,6 med ställdon 230V	FV3S12	6707884
3-vägs ventilsats, för stl. 3 – 4, Kvs 2,5 med ställdon 230V	FV3S34	6707885

Beskrivning	Art. kod	RSK
Kondenspump 230V	PCF-S	6707853

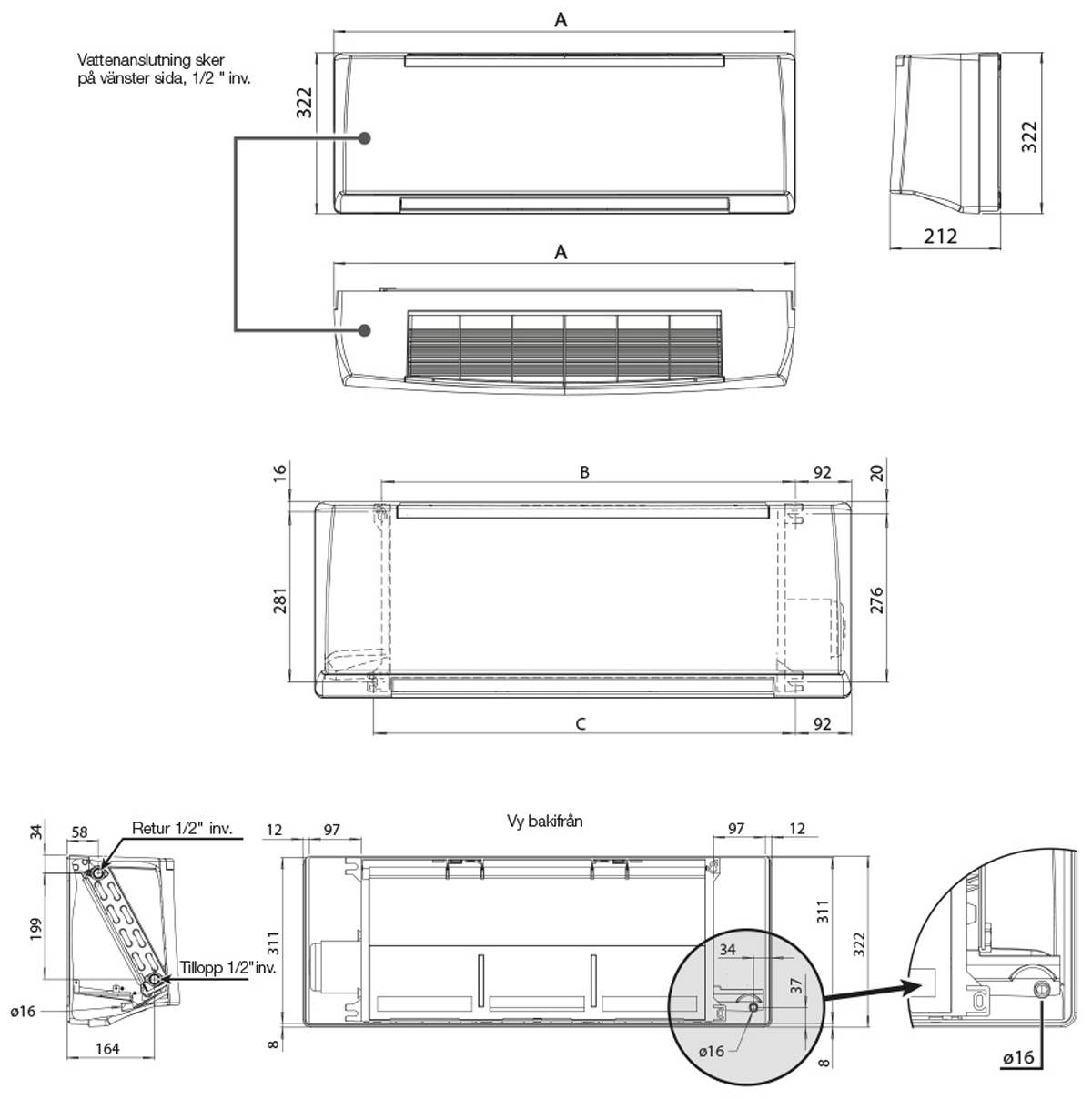

Måttskisser

Modell	A (mm)	B (mm)	C (mm)	Vikt utan ventiler (kg)	Vikt med ventiler (kg)	Vatteninnehåll (l)
CVP-ECM4	1185	983	996	13	14	1,28
CVP-ECM1	880	678	691	10	11	0,85
CVP-ECM2	880	678	691	10	11	0,85
CVP-ECM3	1185	983	996	13	14	1,28
