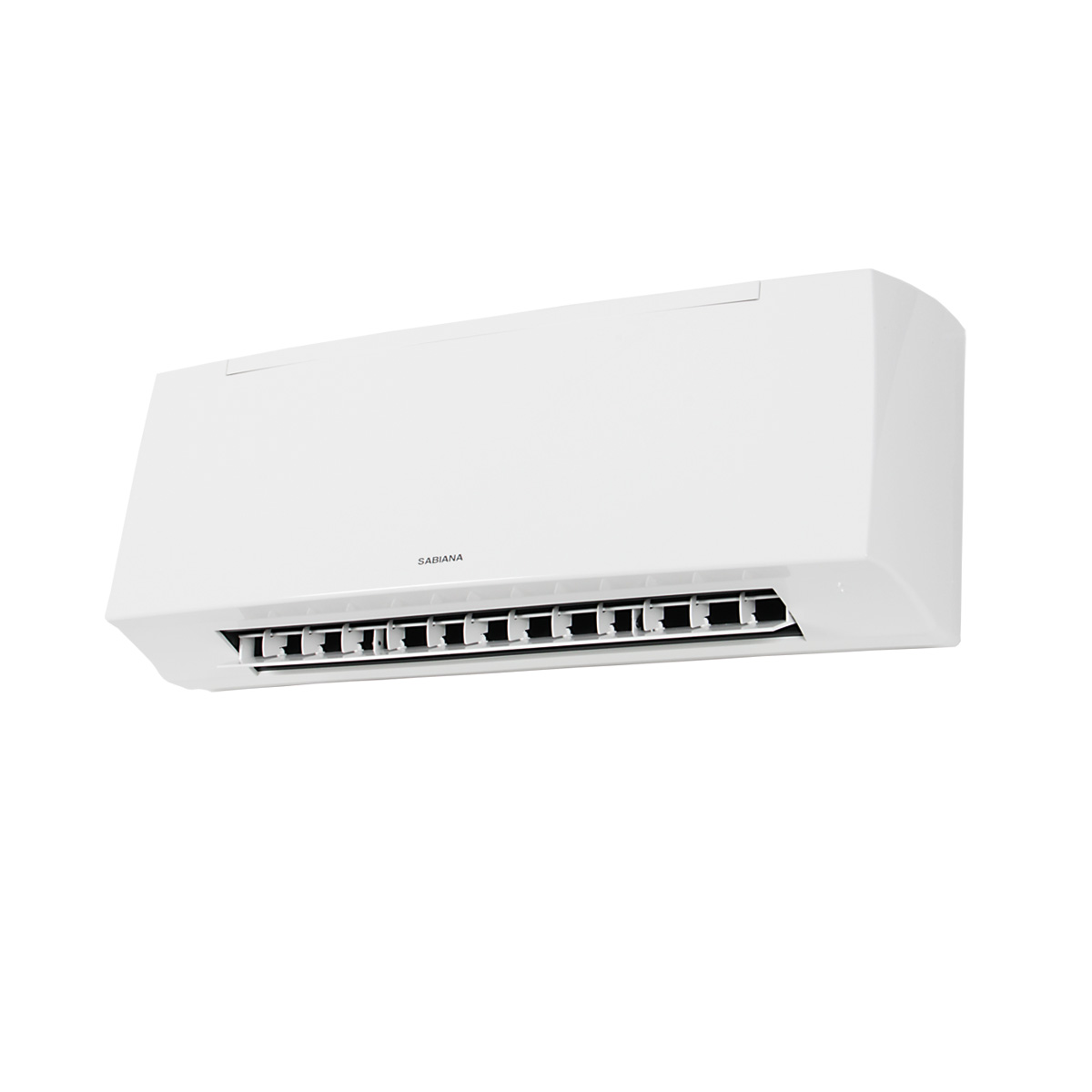

Carisma Fly CVP

Fläktkonvektorer

Tekniska data

CVP1
RSK 6707698
Steg	1	2	3	4	5	6
Eurovent steg (anslutna)	MIN	MED		MAX
Luftmängd (m³/h)	205	270	340	375	470	500
Kyleffekt, total (kW)	1,24	1,50	1,76	1,87	2,15	2,23
Kyleffekt, sensibel (kW)	0,92	1,14	1,36	1,46	1,72	1,80
Värmeeffekt (kW)	1,60	2,00	2,39	2,58	3,04	3,17
Tryckfall, kyla (kPa)	4,8	6,8	9,0	10,1	13,0	13,9
Tryckfall, värme (kPa)	3,7	5,5	7,2	8,3	10,6	10,8
Motoreffekt (W)	12	14	17	18	24	30
Ljudeffekt (dB(A))	35	41	46	48	52	53
Ljudtryck (dB(A))	26	32	37	39	43	44

CVP2
RSK 6707699
Steg	1	2	3	4	5	6
Eurovent steg (anslutna)	MIN		MED		MAX
Luftmängd (m³/h)	250	305	365	400	480	545
Kyleffekt, total (kW)	1,43	1,63	1,84	1,95	2,18	2,35
Kyleffekt, sensibel (kW)	1,07	1,25	1,43	1,53	1,75	1,92
Värmeeffekt (kW)	1,88	2,20	2,39	2,70	3,09	3,38
Tryckfall, kyla (kPa)	6,2	7,9	9,8	10,9	13,3	15,2
Tryckfall, värme (kPa)	4,8	6,4	7,2	8,5	10,9	12,5
Motoreffekt (W)	12	14	18	20	24	32
Ljudeffekt (dB(A))	39	43	47	49	53	55
Ljudtryck (dB(A))	30	34	38	40	44	46

CVP3
RSK 6707700
Steg	1	2	3	4	5	6
Eurovent steg (anslutna)	MIN	MED		MAX
Luftmängd (m³/h)	280	375	480	545	730	780
Kyleffekt, total (kW)	1,89	2,32	2,78	3,03	3,63	3,78
Kyleffekt, sensibel (kW)	1,35	1,69	2,06	2,27	2,81	2,95
Värmeeffekt (kW)	2,26	2,84	3,49	3,86	4,79	5,03
Tryckfall, kyla (kPa)	11,2	16,2	22,5	26,2	36,4	39,1
Tryckfall, värme (kPa)	8,7	12,6	17,7	21,2	29,3	31,9
Motoreffekt (W)	16	21	26	29	38	46
Ljudeffekt (dB(A))	35	40	45	48	55	57
Ljudtryck (dB(A))	26	31	36	39	46	48

CVP4
RSK 6707701
Steg	1	2	3	4	5	6
Eurovent steg (anslutna)		MIN		MED		MAX
Luftmängd (m³/h)	300	440	500	610	675	790
Kyleffekt, total (kW)	1,99	2,62	2,86	3,26	3,46	3,81
Kyleffekt, sensibel (kW)	1,43	1,93	2,12	2,47	2,66	2,98
Värmeeffekt (kW)	2,40	3,26	3,61	4,20	4,53	5,07
Tryckfall, kyla (kPa)	12,3	20,2	23,6	29,9	33,4	39,7
Tryckfall, värme (kPa)	9,7	15,9	19,1	23,7	27,2	31,5
Motoreffekt (W)	17	23	27	32	35	48
Ljudeffekt (dB(A))	36	43	46	51	54	57
Ljudtryck (dB(A))	27	34	37	42	45	48

De Eurovent-certifierade stegen är anslutna vid leverans.
Kyleffekt gäller vid 7/12 27°C och 47% Rh.
Värmeeffekt gäller vid 50°C framledning och 20°C lufttemperatur. Flöde som för kyla.
Ljudtryck är 9 dB(A) lägre än ljudeffekt och gäller för ett rum på 100 m³ med efterklangstiden 0,5 s.

Installation

Carisma Fly ansluts till vattenburen värme eller kyla. Vattenanslutningen görs via ½” invändig gänga på vänster sida av aggregatet. Koppla även in kondensanslutningen på vänster sida. Den anslutningen är 16 mm.

Det finns 2- samt 3-vägs ventiler som tillbehör till Carisma Fly. De monteras enkelt in i aggregatet av installatören.

Elanslutningen, till 230/1V, görs på höger sida av aggregatet.

Reglering

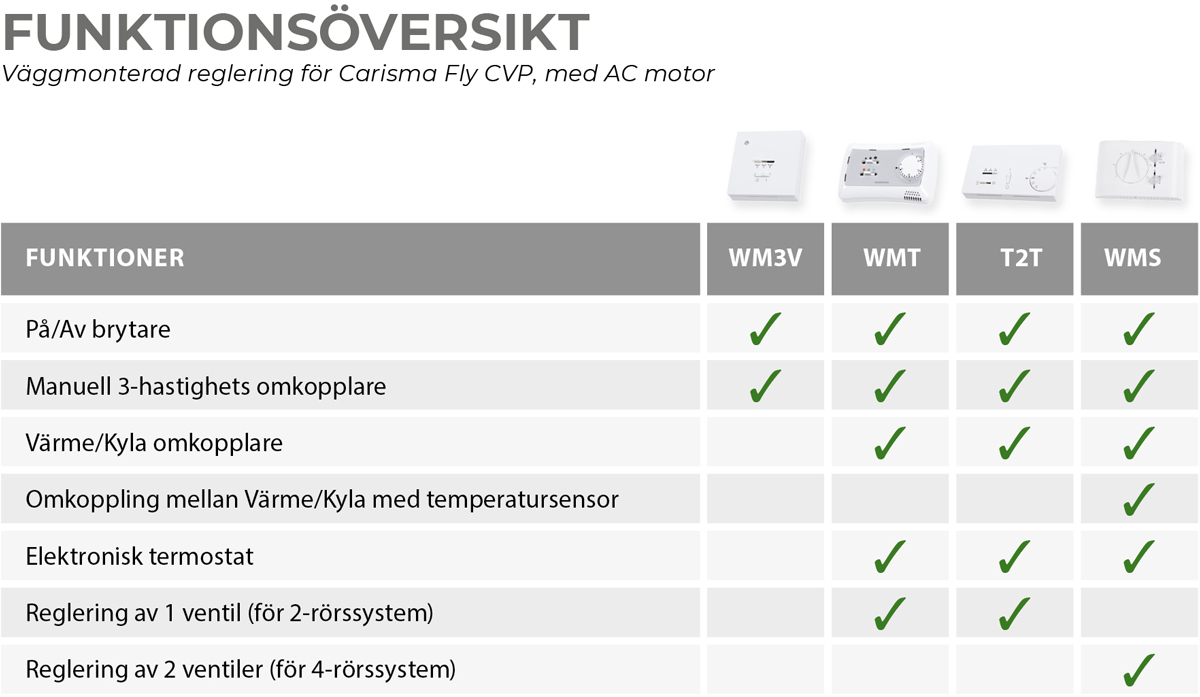

Carisma Fly-serien har olika reglerutrustning beroende på vilken modell det är. I det enklaste utförandet, CVP, används en separat reglerpanel som monteras på väggen. Läs mer i funktionsöversikten om de olika reglerutrustningar som passar just den här AC-modellen.

Tillbehör

Beskrivning	Art. kod	RSK
Kondenspump 230V	PCF-S	6707853
2-vägs ventilsats, för strl. 1 och 2, Kvs 1,6 med ställdon 230V	FV2S12	6707882
3-vägs ventilsats, för strl. 1 och 2, Kvs 1,6 med ställdon 230V	FV3S12	6707884
2-vägs ventilsats, för strl. 3 och 4, Kvs 2,5 med ställdon 230V	FV2S34	6707883
3-vägs ventilsats, för strl. 3 och 4, Kvs 2,5 med ställdon 230V	FV3S34	6707885
Hastighetsomkopplare, för CVP	WM3V	6707871
Termostat och hastighetsomkopplare för CVP, elektromekanisk	WMT	6707868
Termostat och hastighetsomkopplare för CVP, elektronisk	T2T	6707854
Termostat och hastighetsomkopplare för CVP, elektronisk	WMS	6974281

Måttskisser

Dimensioner CVP

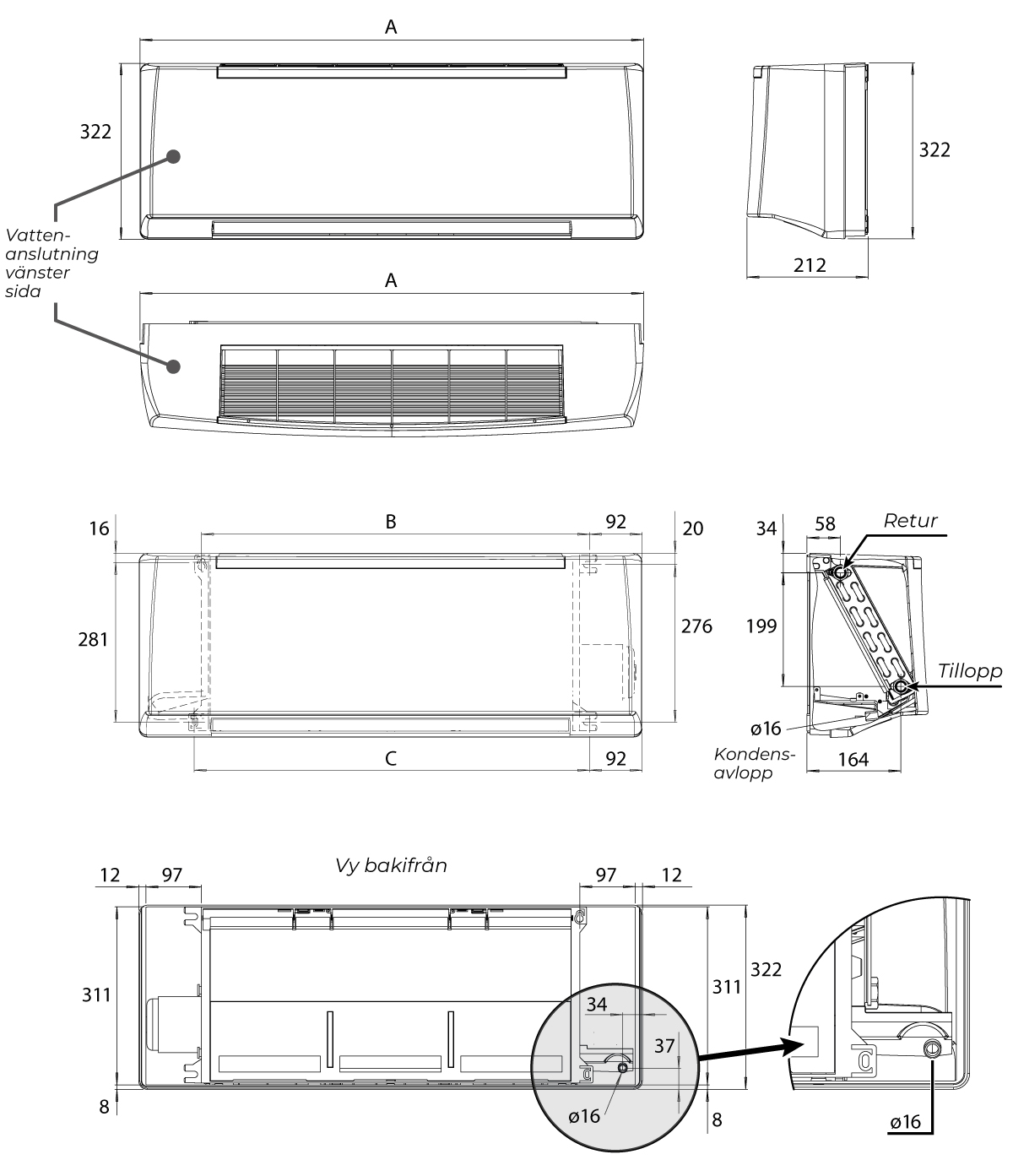

Måttskiss med dimensioner för Carisma Fly A

Carisma Fly finns i fyra storlekar; CVP1, CVP2, CVP3 och CVP4.

Modell	A (mm)	B (mm)	C (mm)	Vikt utan ventiler (kg)	Vikt med ventiler (kg)	Vatteninnehåll (l)
CVP1	880	678	691	10	11	0,85
CVP2	880	678	691	10	11	0,85
CVP3	1185	983	996	13	14	1,28
CVP4	1185	983	996	13	14	1,28
