Carisma CRSL-ECM

Fläktkonvektorer

Tekniska data

Fläktkonvektor med 3-radigt vattenbatteri
Hastighet, Spänning – E (V)	4	6.3	8
Luftmängd – E (m³/h)	240	305	360
Tillgängligt tryck – E (Pa)	32	50	68
Kyleffekt, total – E (kW)	1.64	1.97	2.23
Kyleffekt, sensibel – E (kW)	1.17	1.42	1.63
Värmeeffekt – E (kW)	1.65	2.05	2.37
Tryckfall, kyla – E (kPa)	13.3	18.7	23.5
Tryckfall, värme – E (kPa)	11.6	17	22.1
Motoreffekt – E (W)	18	29	39
Ljudeffekt utblås – E (dB(A))	38	44	48
Ljudeffekt insug + strålad – E (dB(A))	45	51	55
Ljudtryck utblås (dB(A))	29	35	39
Ljudtryck insug + strålad (dB(A))	36	42	46

Fläktkonvektor med 3-radigt vattenbatteri
Hastighet, Spänning – E (V)	4	6.5	8.5
Luftmängd – E (m³/h)	430	540	630
Tillgängligt tryck – E (Pa)	34	50	70
Kyleffekt, total – E (kW)	2.72	3.21	3.55
Kyleffekt, sensibel – E (kW)	1.99	2.38	2.68
Värmeeffekt – E (kW)	2.88	3.51	4
Tryckfall, kyla – E (kPa)	11.5	15.6	18.9
Tryckfall, värme – E (kPa)	10.2	14.6	18.5
Motoreffekt – E (W)	27	46	67
Ljudeffekt utblås – E (dB(A))	38	47	49
Ljudeffekt insug + strålad – E (dB(A))	45	55	58
Ljudtryck utblås (dB(A))	29	38	40
Ljudtryck insug + strålad (dB(A))	36	46	49

Fläktkonvektor med 3-radigt vattenbatteri
Hastighet, Spänning – E (V)	3.5	7	9
Luftmängd – E (m³/h)	595	835	960
Tillgängligt tryck – E (Pa)	24	50	66
Kyleffekt, total – E (kW)	3.84	4.94	5.43
Kyleffekt, sensibel – E (kW)	2.83	3.77	4.21
Värmeeffekt – E (kW)	4.07	5.56	6.27
Tryckfall, kyla – E (kPa)	11.8	18.9	22.5
Tryckfall, värme – E (kPa)	10.6	18.6	23
Motoreffekt – E (W)	30	67	98
Ljudeffekt utblås – E (dB(A))	44	52	55
Ljudeffekt insug + strålad – E (dB(A))	51	59	62
Ljudtryck utblås (dB(A))	35	43	46
Ljudtryck insug + strålad (dB(A))	42	50	53

Fläktkonvektor med 3-radigt vattenbatteri
Hastighet, Spänning – E (V)	2.5	5	8
Luftmängd – E (m³/h)	900	1175	1410
Tillgängligt tryck – E (Pa)	30	50	72
Kyleffekt, total – E (kW)	5.66	6.81	7.67
Kyleffekt, sensibel – E (kW)	4.15	5.11	5.86
Värmeeffekt – E (kW)	5.69	7.09	8.24
Tryckfall, kyla – E (kPa)	12.1	17.1	21.4
Tryckfall, värme – E (kPa)	9.8	14.6	19.1
Motoreffekt – E (W)	52	100	155
Ljudeffekt utblås – E (dB(A))	47	54	57
Ljudeffekt insug + strålad – E (dB(A))	54	61	64
Ljudtryck utblås (dB(A))	38	45	48
Ljudtryck insug + strålad (dB(A))	45	52	55

Fläktkonvektor med 4-radigt vattenbatteri
Hastighet, Spänning – E (V)	4	6.3	8
Luftmängd – E (m³/h)	240	305	360
Tillgängligt tryck – E (Pa)	32	50	68
Kyleffekt, total – E (kW)	1.77	2.17	2.48
Kyleffekt, sensibel – E (kW)	1.25	1.54	1.78
Värmeeffekt – E (kW)	1.73	2.17	2.52
Tryckfall, kyla – E (kPa)	7.2	10.3	13.2
Tryckfall, värme – E (kPa)	6.7	9.9	13.1
Motoreffekt – E (W)	18	29	39
Ljudeffekt utblås – E (dB(A))	38	44	48
Ljudeffekt insug + strålad – E (dB(A))	45	51	55
Ljudtryck utblås (dB(A))	29	35	39
Ljudtryck insug + strålad (dB(A))	36	42	46

Fläktkonvektor med 4-radigt vattenbatteri
Hastighet, Spänning – E (V)	4	6.5	8.5
Luftmängd – E (m³/h)	430	540	630
Tillgängligt tryck – E (Pa)	34	50	70
Kyleffekt, total – E (kW)	3.14	3.79	4.25
Kyleffekt, sensibel – E (kW)	2.2	2.68	3.04
Värmeeffekt – E (kW)	3.08	3.8	4.37
Tryckfall, kyla – E (kPa)	17.5	24.7	30.6
Tryckfall, värme – E (kPa)	14.1	20.6	26.6
Motoreffekt – E (W)	27	46	67
Ljudeffekt utblås – E (dB(A))	38	47	49
Ljudeffekt insug + strålad – E (dB(A))	45	55	58
Ljudtryck utblås (dB(A))	29	38	40
Ljudtryck insug + strålad (dB(A))	36	46	49

Fläktkonvektor med 4-radigt vattenbatteri
Hastighet, Spänning – E (V)	3.5	7	9
Luftmängd – E (m³/h)	595	835	960
Tillgängligt tryck – E (Pa)	24	50	66
Kyleffekt, total – E (kW)	4.09	5.34	5.91
Kyleffekt, sensibel – E (kW)	2.95	3.97	4.45
Värmeeffekt – E (kW)	4.19	5.77	6.55
Tryckfall, kyla – E (kPa)	7.7	12.6	15.2
Tryckfall, värme – E (kPa)	6.5	11.5	14.5
Motoreffekt – E (W)	30	67	98
Ljudeffekt utblås – E (dB(A))	44	52	55
Ljudeffekt insug + strålad – E (dB(A))	51	59	62
Ljudtryck utblås (dB(A))	35	43	46
Ljudtryck insug + strålad (dB(A))	42	50	53

Fläktkonvektor med 4-radigt vattenbatteri
Hastighet, Spänning – E (V)	2.5	5	8
Luftmängd – E (m³/h)	900	1175	1410
Tillgängligt tryck – E (Pa)	30	50	72
Kyleffekt, total – E (kW)	6.12	7.46	8.47
Kyleffekt, sensibel – E (kW)	4.4	5.48	6.33
Värmeeffekt – E (kW)	6.26	7.96	9.35
Tryckfall, kyla – E (kPa)	9.9	14.3	18.1
Tryckfall, värme – E (kPa)	8.9	13.8	18.4
Motoreffekt – E (W)	52	100	155
Ljudeffekt utblås – E (dB(A))	47	54	57
Ljudeffekt insug + strålad – E (dB(A))	54	61	64
Ljudtryck utblås (dB(A))	38	45	48
Ljudtryck insug + strålad (dB(A))	45	52	55

Installation

Installation av CRSL-ECM

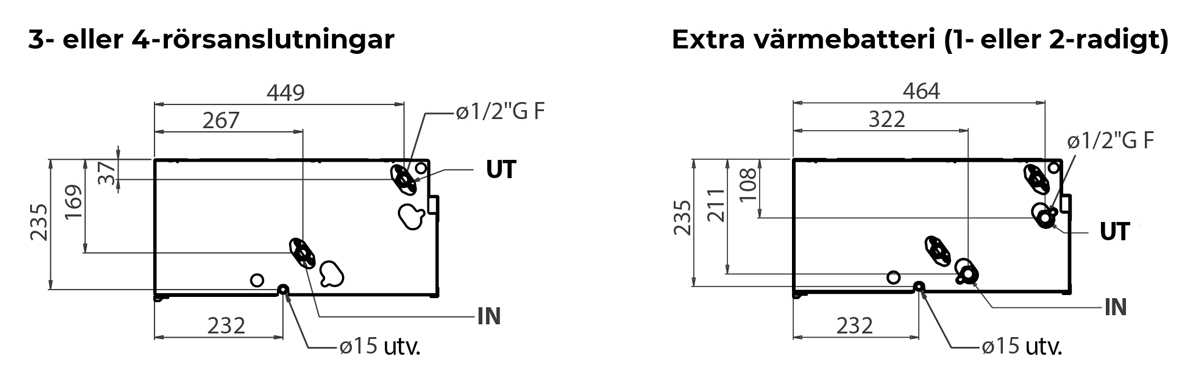

Vattenanslutning sker som standard på vänster sida med 1/2″ invändig anslutning. Vattenbatteriet är försett med luftskruvar och är vändbart ifall anslutning önskas till höger.

Som standard är elanslutningen på höger sida. Om man väljer att flytta vattenanslutningen till höger sida behöver man flytta över elanslutningen till vänster sida. Detta är enkelt att göra.

Extra vattenbatteri för 4-rörssystem finns som tillbehör och kan monteras in i aggregatet av installatören. Det kan även levereras monterat och klart direkt från fabrik. På vänster sida finns kondensavlopp, 15 mm. Även det går att skifta.

Reglering

Den här fläktkonvektorn styrs med en 0–10V signal från önskad reglerutrustning.

Välj mellan flera olika regleralternativ. De flesta av dem är väggmonterade. Som exempel kan du reglera fläktkonvektorn med TMB2, en elektronisk reglerenhet med många funktioner. Andra mycket bra regulatorer som passar den här modellen är de redan förprogrammerade FCR3 och FRC4. Ett smidigt alternativ till de väggmonterade enheterna är att använda en trådlös fjärrkontroll, RT03. För att ta emot signalerna från fjärrkontrollen behöver du komplettera fläktkonvektorn med en IR-mottagare.

Reglerenheterna är separata tillbehör. Under Tillbehör hittar du fler andra alternativ.

Tillbehör

Reglerutrustning	Art. kod	RSK
Rumsregulator, reglerar EC-fläktar, för matningsspänning 230V	FCR3	6707981
Rumsregulator, reglerar EC-fläktar, för matningsspänning 24V	FCR4	6974287
Elektronisk termostat med automatisk hastighet	WMSECM	6707872
Reglerpanel med termostat, display, automatisk/manuell reglering och Wifi, kan reglera MB. Kombinera med UPAU.	TMB2	6774048
Termostat och automatisk hastighet, kombinera med UPAU	WMAU	6707869
Spänningsenhet till TMB2 och WMAU	UPAU	6707870
MB-styrkort för Modbus	MBS	6974282
Fjärrkontroll, behöver MB styrkort och mottagarenhet	RT03	6707847
Mottagarenhet för fjärrkontroll RT03	RS	6707859
Temperaturgivare	NTC	6707846
Ventilsats DN15	FVV15.2	6728321
Ventilsats DN20	FVV20.2	6727593

Tillbehör till CRSL-ECM	Art. kod
Extra kondenstråg, till väggmonterad CRSL-ECM	BSVC
Kondenspump, till väggmonterad CRSL-ECM. Kondenstråg BSVC ingår.	DRPVC
Extra kondenstråg, till takmonterad CRSL-ECM	BSIC
Kondenspump, till takmonterad CRSL-ECM. Behöver kompletteras med kondenstråg.	DRPOC
Friskluftsstos	FRC
Insugningsgaller, används med FR90	GRAPC
Insugningsgaller med filter, används med FR90	GRAFP
Insugningsgaller, används med FRD	GRAGC
Insugningsgaller med filter, används med FRD	GRAFG
Inblåsningsgaller, med dubbla luftriktare	BMAC
Inloppsstos, för kanalanslutning på insugningssidan	FRDC
Utloppsstos, för kanalanslutning på utblåsningssidan	FMDC
Inloppsstos, insug, 90°	FR90
Utloppsstos, utblås, 90°	FM90C
Inloppsstos, cirkulär	PRC
Utloppsstos, cirkulär	PMC

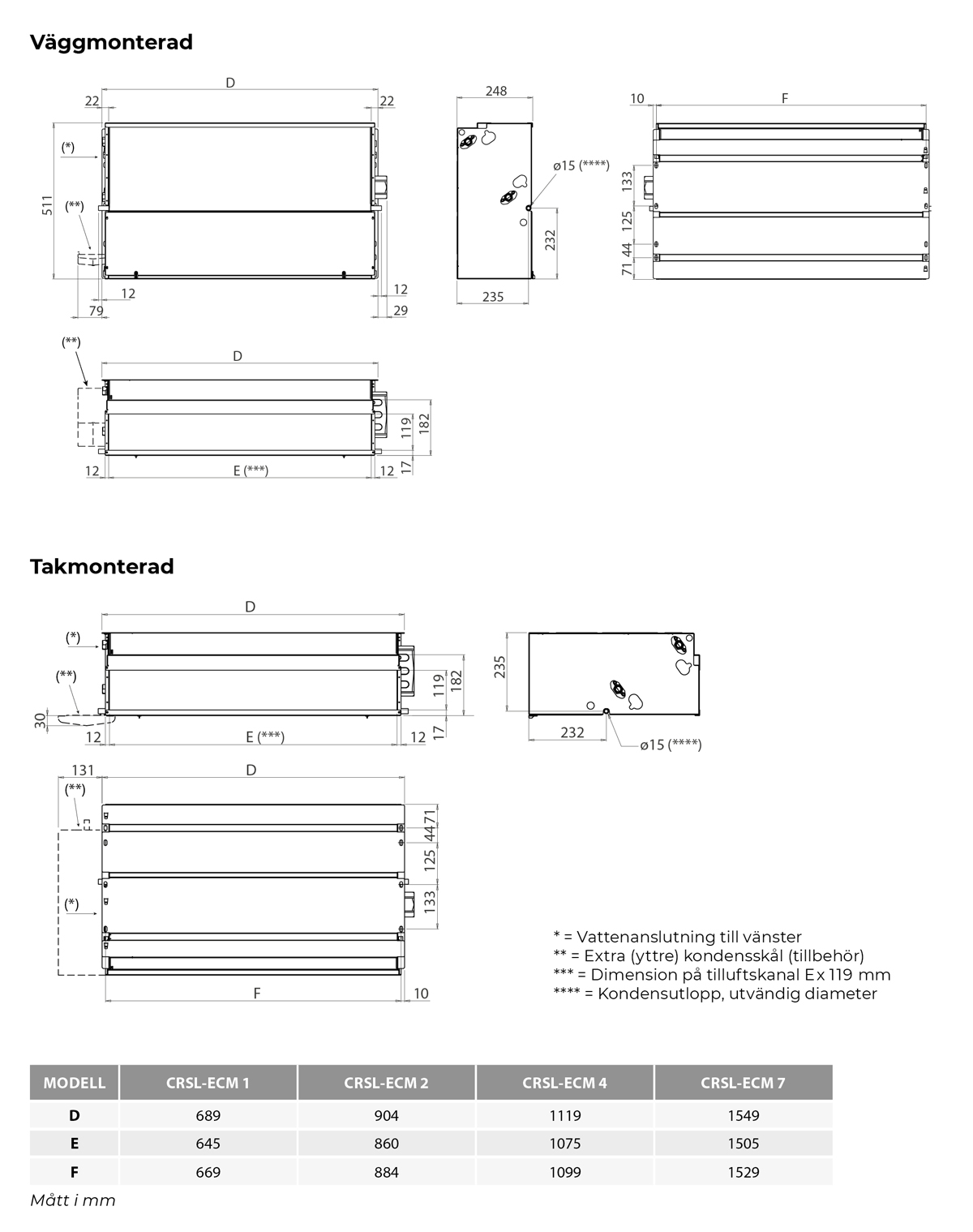

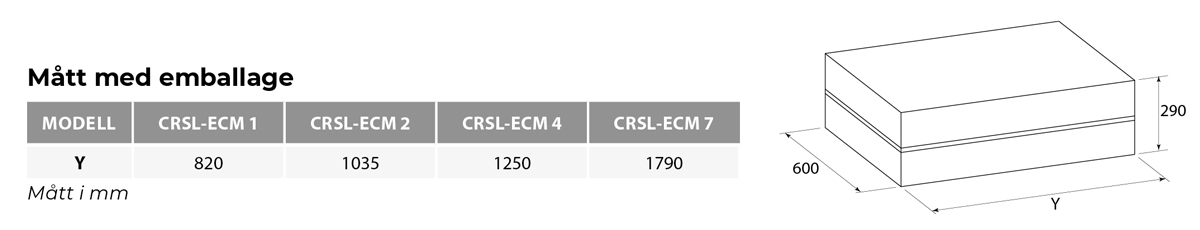

Måttskisser
