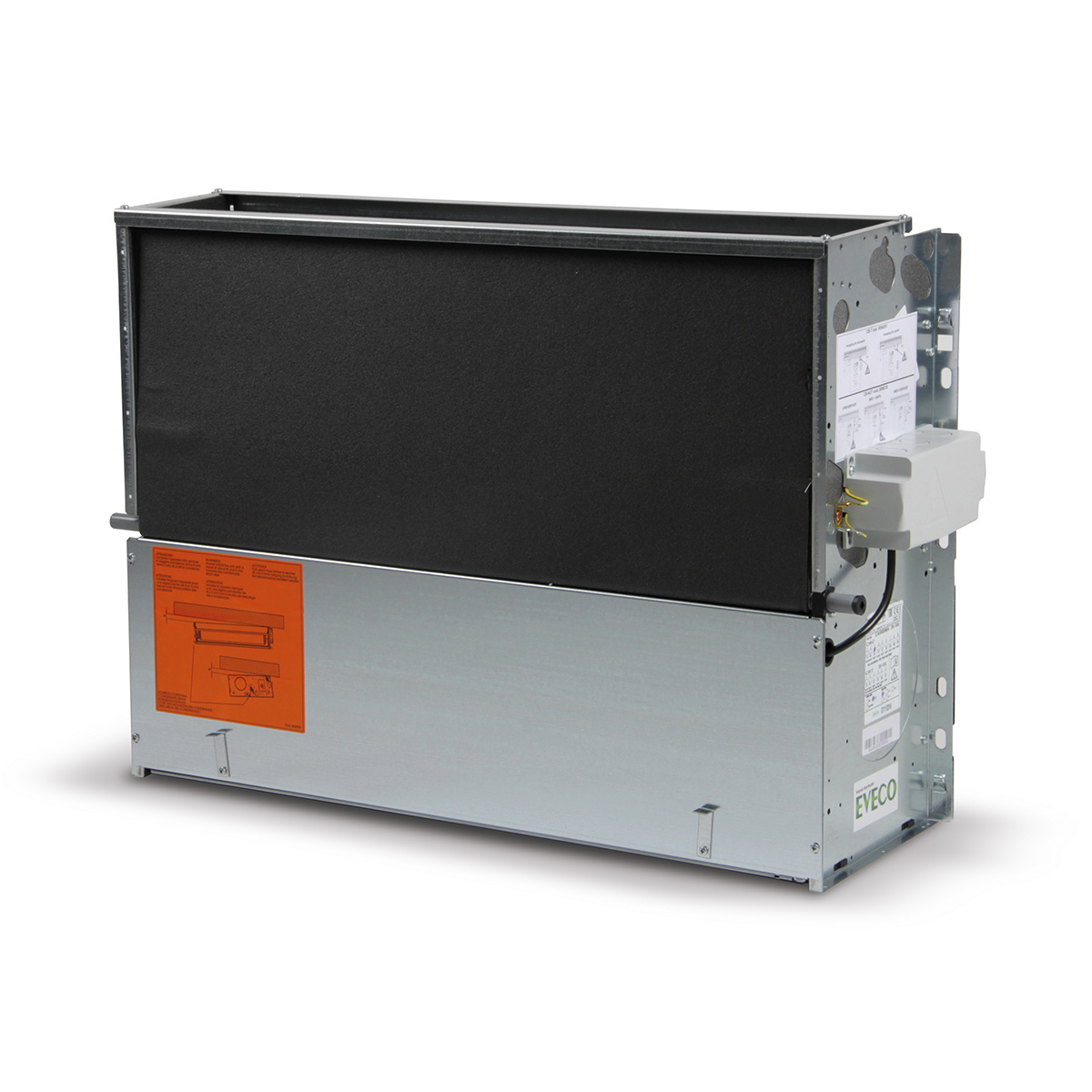

Carisma CRSL

Fläktkonvektorer

Tekniska data

Carisma CRSL med 3-radigt vattenbatteri, 2-rörssystem, friblåsande

CRSL13
Hastighet	1	2	3	4	5
Luftmängd (E) (m³/h)	340	400	445	490	535
Kyleffekt, total (kW)	2,14	2,41	2,59	2,81	2,93
Kyleffekt, sensibel (kW)	1,57	1,78	1,94	2,09	2,24
Värmeeffekt (E) (kW)	2,25	2,59	2,84	3,08	3,31
Tryckfall, kyla (kPa)	21,7	26,8	30,7	34,6	38,5
Tryckfall, värme (kPa)	20,2	26,0	30,6	35,4	40,3
Motoreffekt (W)	28	35	41	47	55
Ljudeffekt (dB(A))	40	43	46	48	51
Ljudtryck (dB(A))	31	34	37	39	42

CRSL23
Hastighet	1	2	3	4	5
Luftmängd (E) (m³/h)	515	600	660	780	860
Kyleffekt, total (kW)	3,16	3,52	3,75	4,29	4,47
Kyleffekt, sensibel (kW)	2,33	2,63	2,84	3,23	3,49
Värmeeffekt (E) (kW)	3,37	3,84	4,16	4,78	5,18
Tryckfall, kyla (kPa)	15,3	18,6	21,0	25,7	28,8
Tryckfall, värme (kPa)	13,6	17,2	19,8	25,4	29,4
Motoreffekt (W)	62	74	82	98	110
Ljudeffekt (dB(A))	42	46	48	52	55
Ljudtryck (dB(A))	33	37	39	43	46

CRSL 33
Hastighet	1	2	3	4	5
Luftmängd (E) (m³/h)	500	620	750	960	1115
Kyleffekt, total (kW)	3,36	3,98	4,57	5,54	6,00
Kyleffekt, sensibel (kW)	2,44	2,93	3,43	4,19	4,72
Värmeeffekt (E) (kW)	3,48	4,22	4,98	6,16	6,99
Tryckfall, kyla (kPa)	9,4	12,8	16,5	22,6	27,1
Tryckfall, värme (kPa)	8,0	11,3	15,2	22,3	28,0
Motoreffekt (W)	50	64	80	106	126
Ljudeffekt (dB(A))	38	43	48	54	57
Ljudtryck (dB(A))	29	34	39	44	48

CRSL 43
Hastighet	1	2	3	4	5
Luftmängd (E) (m³/h)	655	815	955	1080	1340
Kyleffekt, total (kW)	4,12	4,83	5,39	6,00	6,74
Kyleffekt, sensibel (kW)	3,04	3,65	4,15	4,58	5,43
Värmeeffekt (E) (kW)	4,43	5,36	6,14	6,80	8,11
Tryckfall, kyla (kPa)	13,8	18,4	22,4	26,1	33,7
Tryckfall, värme (kPa)	12,3	17,4	22,2	26,7	36,6
Motoreffekt (W)	93	110	127	142	175
Ljudeffekt (dB(A))	45	51	55	58	63
Ljudtryck (dB(A))	36	42	46	49	54
Ljudtryck (dB(A))

CRSL 53
Hastighet	1	2	3	4	5
Luftmängd (E) (m³/h)	595	760	895	1030	1375
Kyleffekt, total (kW)	3,98	4,82	5,43	6,11	7,24
Kyleffekt, sensibel (kW)	2,82	3,46	3,95	4,42	5,53
Värmeeffekt (E) (kW)	4,08	5,06	5,84	6,59	8,38
Tryckfall, kyla (kPa)	17,0	24,1	29,9	35,7	50,6
Tryckfall, värme (kPa)	14,1	20,7	26,9	33,4	51,4
Motoreffekt (W)	70	94	111	129	174
Ljudeffekt (dB(A))	43	49	53	56	62
Ljudtryck (dB(A))	34	40	44	47	53

CRSL63
Hastighet	1	2	3	4	5
Luftmängd (E) (m³/h)	720	1015	1210	1425	1635
Kyleffekt, total (kW)	4,77	6,19	7,01	7,97	8,56
Kyleffekt, sensibel (kW)	3,44	4,58	5,27	5,99	6,67
Värmeeffekt (E) (kW)	4,77	6,41	7,43	8,49	9,50
Tryckfall, kyla (kPa)	9,0	14,5	18,1	22,1	26,1
Tryckfall, värme (kPa)	7,2	12,2	15,9	20,2	24,7
Motoreffekt (W)	68	100	122	144	166
Ljudeffekt (dB(A))	42	49	54	58	61
Ljudtryck (dB(A))	33	40	45	48	52

CRSL73
Hastighet	1	2	3	4	5
Luftmängd (E) (m³/h)	970	1190	1490	1810	2100
Kyleffekt, total (kW)	5,87	6,78	7,90	9,22	9,89
Kyleffekt, sensibel (kW)	4,30	5,08	6,08	7,09	7,97
Värmeeffekt (E) (kW)	6,18	7,32	8,80	10,29	11,54
Tryckfall, kyla (kPa)	13,4	17,4	22,9	28,8	34,1
Tryckfall, värme (kPa)	11,4	15,5	21,6	28,6	35,2
Motoreffekt (W)	163	186	213	228	245
Ljudeffekt (dB(A))	48	54	59	63	66
Ljudtryck (dB(A))	39	45	49	53	57

De Euroventcertifierade stegen är de som är anslutna vid leverans.
Kyleffekt gäller vid 7/12 27°C och 50% Rh.
Värmeeffekt gäller vid 50°C framledning och 20°C lufttemperatur. Flöde som för kyla. Värmeeffekt extrabatteri gäller vid 70/60 vatten.
Ljudtryck är 9 dB(A) lägre än ljudeffekt och gäller för ett rum på 100 m³ med efterklangstiden 0,5 s.

Du hittar teknisk data även för modeller med 4-radiga och 3+1-radiga vattenbatterier i broschyren. Där finns även detaljerad kyl- och värmedata, korrektionsfaktorer m.m.

Installation

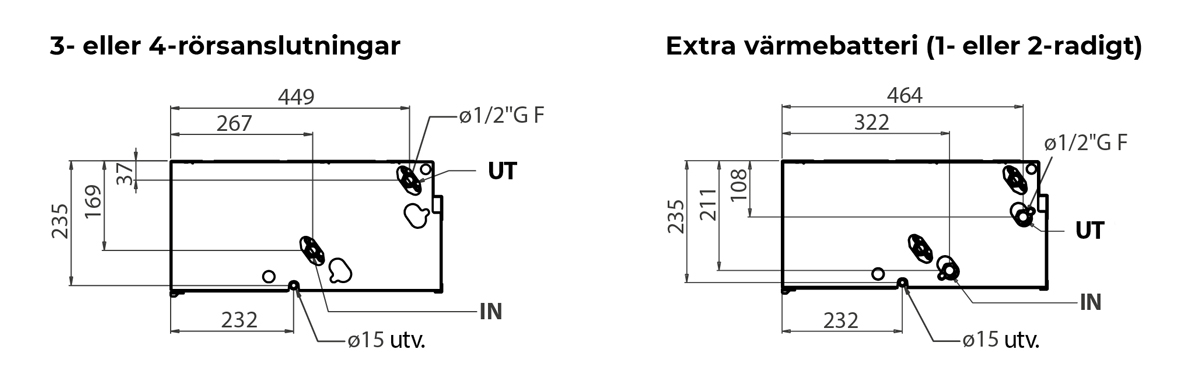

Vattenanslutning av Carisma CRSL gör du som standard på vänster sida, med 1/2″ invändig anslutning. Vattenbatteriet är försett med luftskruvar. Det är även vändbart, vilket gör det möjligt att ha anslutningen på höger sida.

Som standard gör du elanslutningen på höger sida. Om vattenanslutningen flyttas till höger sida behöver dock elanslutningen samtidigt flytta över till vänster sida. Detta är enkelt att göra.

Extra vattenbatteri för 4-rörssystem finns som tillbehör och kan monteras in i aggregatet av installatören. Det kan även levereras monterat och klart direkt från fabrik. På vänster sida finns kondensavlopp, 15 mm. Även det går att skifta.

Reglering

Välj mellan flera olika reglerenheter till Carisma CRSL. Som exempel kan du reglera fläktkonvektorn med TMB2, en elektronisk reglerenhet med många funktioner. Ett annat smidigt alternativ är att använda en trådlös fjärrkontroll, RT03. Både TMB2 och RT03 är separata tillbehör. För att ta emot signalerna från fjärrkontrollen behöver du komplettera fläktkonvektorn med en IR-mottagare.

Under Tillbehör hittar du även flera andra alternativ.

Tillbehör

Reglerutrustning	Art. kod	RSK
Hastighetsomkopplare	WM3V	6707871
Hastighetsomkopplare och termostat	WMT	6707868
Hastighetsomkopplare och termostat	T2T	6707854
Hastighetsomkopplare och termostat, automatisk hastighet	WMS	6974281
Spänningsenhet till TMB2 och WMAU	UPAU	6707870
Styrenhet för UPAU, automatisk hastighet	WMAU	6707869
Reglerpanel med termostat, display, automatisk/manuell reglering och Wifi, kan reglera MB. Kombinera med UPAU.	TMB2	6774048
MB-styrkort för Modbus	MBS	6974282
Fjärrkontroll, kräver MB styrkort och mottagarenhet	RT03	6707847
Mottagarenhet för fjärrkontroll RT03	RS	6707859
Temperaturgivare	NTC	6707846
Ventilsats DN15	FVV15.2	6728321
Ventilsats DN20	FVV20.2	6727593

Tillbehör till CRSL	Art. kod
Extra kondensskål, till väggmonterad CRSL	BSVC
Kondenspump, till väggmonterad CRSL. Kondensskål BSVC ingår.	DRPVC
Extra kondensskål, till takmonterad CRSL	BSIC
Kondenspump, till takmonterad CRSL. Behöver kompletteras med kondenstråg.	DRPOC
Friskluftsstos	FRC
Insugningsgaller, används med FR90	GRAPC
Insugningsgaller med filter, används med FR90	GRAFP
Insugningsgaller, används med FRD	GRAGC
Insugningsgaller med filter, används med FRD	GRAFG
Inblåsningsgaller, med dubbla luftriktare	BMAC
Inloppsstos, för kanalanslutning på insugningssidan	FRDC
Utloppsstos, för kanalanslutning på utblåsningssidan	FMDC
Inloppsstos, insug, 90°	FR90
Utloppsstos, utblås, 90°	FM90C
Inloppsstos, cirkulär	PRC
Utloppsstos, cirkulär	PMC

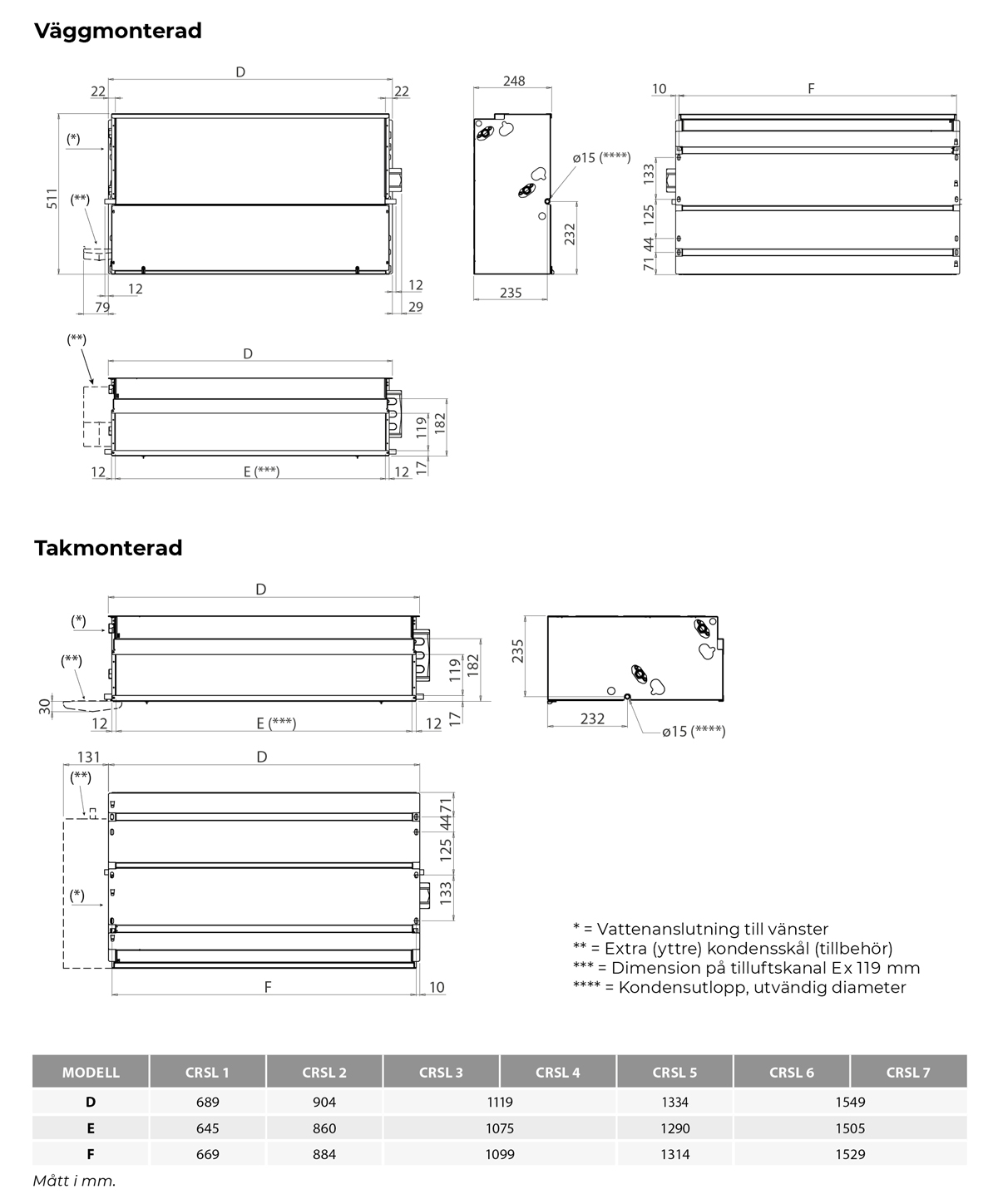

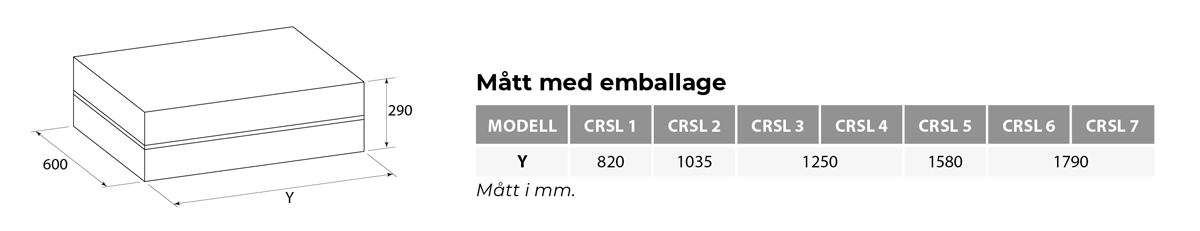

Måttskisser
