Carisma CRC-MV

Fläktkonvektorer

Tekniska data

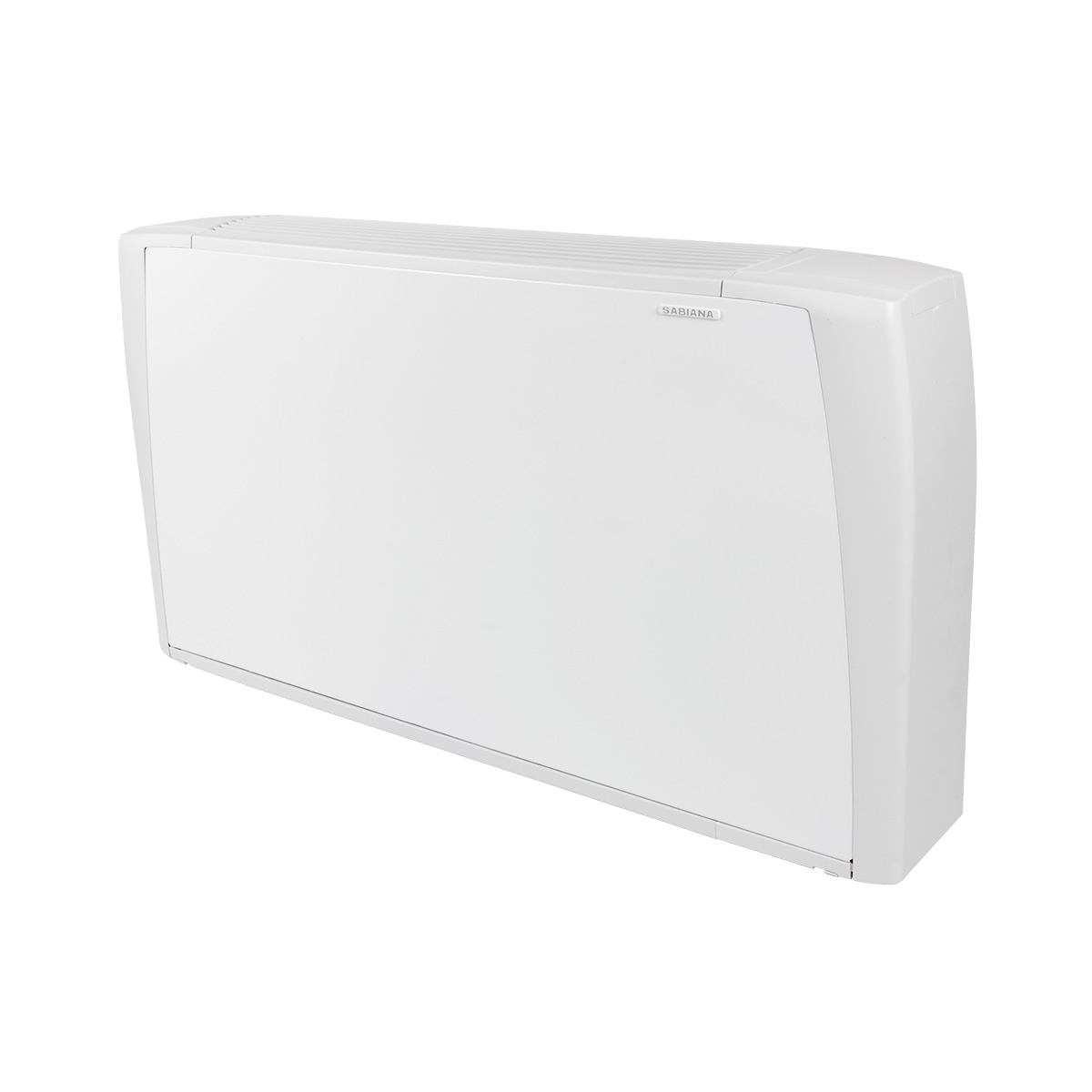

Carisma CRC-MV

CRC-MV finns i 9 olika storlekar. Varje storlek finns i två versioner, antingen med ett 3- eller 4-radigt vattenbatteri. I den här tabellen hittar du tekniska data för några av dem, resten finns i broschyren. I den kan du även se korrektionsfaktorer, information om tryckfall, anvisningar för anslutning m.m. Den sista siffran i artikelnumret visar om konvektorn har ett 3- eller 4-radigt vattenbatteri. Slutar artikelnumret t.ex. på 3 har den ett 3-radigt vattenbatteri. Dessutom kan du lägga till ett 1- eller 2-radigt extrabatteri. De 1-radiga extrabatterierna passar samtliga CRC, oavsett vattenbatteri. När det gäller de 2-radiga extrabatterierna kan de komplettera de 3-radiga vattenbatterierna.

Carisma CRC-MV		CRC-MV13	CRC-MV24	CRC-MV34	CRC-MV43	CRC-MV53	CRC-MV63	CRC-MV73	CRC-MV83	CRC-MV94
RSK		6707722	6707732	6707733	6707725	6707726	6707727	6707728	6707729	6707739
Kyleffekt* (kW)	Max	0,86	1,38	1,90	2,19	2,82	3,20	3,95	4,68	6,05
	Min	0,47	0,74	1,20	1,28	1,51	1,91	2,50	2,88	3,72
Värmeeffekt** (kW)	Max	1,39	2,20	3,07	3,56	4,50	5,09	6,27	7,66	10,08
	Min	0,76	1,18	1,94	2,09	2,42	3,07	4,01	4,80	6,22
Luftmängd (m³/h)	Max	220	295	385	485	650	760	925	1200	1500
	Min	105	145	235	265	315	415	535	655	830
Ljudeffekt (dBA)	Max	45	47	49	47	48	52	56	60	64
	Min	32	30	36	34	31	37	42	45	50

* Sensibel kyleffekt vid lufttemperatur 27°C, 50% Rh, inkommande vattentemperatur 7°C, utgående 12°C. ** Värmeeffekt vid lufttemperatur 20°C, inkommande vattentemperatur 50°C. Vattenflöde som vid kyla.

Installation

Montera Carisma CRC-MV fullt synlig, på väggen eller i taket. Om du placerar konvektorn mot väggen kan du antingen hänga upp den eller välja till golvsocklar att ställa den på. Notera att modellen MV behöver minst 100 mm fritt utrymme framför luftintaget om du monterar den i taket. Gör vattenanslutningen på vänster sida med 1/2″ invändig anslutning. Vattenbatteriet är försett med luftskruvar. Det är vändbart, placera vattenanslutningen på höger sida om det passar bättre. I så fall behöver du även byta sida för elanslutningen. Det finns extra vattenbatteri för 4-rörssystem som tillbehör. Detta monteras in i aggregatet av installatören. Extra vattenbatteri kan även levereras monterat direkt från fabrik. Elanslutning är som standard på höger sida. Flytta elanslutningen till vänster sida om du flyttar vattenanslutningen till höger sida, det är ett enkelt moment. Kondensavloppet är 15 mm, som standard på vänster sida, även det går att skifta.

Reglering

Till CRC-MV finns det ett stort antal regleringar att välja mellan. Välj mellan inbyggnad i aggregatet, separat väggmonterade regleringar, eller fjärrkontrollen RT03. Du hittar de olika styrlösningarna under Tillbehör.

Tillbehör

Reglerutrustning CRC-MV/MO-modeller	Art. kod	RSK
Reglerpanel 0-1-2-3	CB	6707855
Reglerpanel 0-1-2-3 + termostat	CBT	6707856
Reglerpanel med termostat och automatisk fläkthastighet	CBAUT	6707857
Hastighetsomkopplare och termostat, automatisk hastighet	WMS	6974281
Reglerpanel 0-1-2-3	WM3V	6707871
Reglerpanel 0-1-2-3 + elektronisk termostat	WMT	6707868
Reglerpanel 0-1-2-3 + termostat	T2T	6707854
Reglerpanel med termostat och automatisk fläkthastighet, kombinera med UPAU	WMAU	6707869
Reglerpanel med termostat, display, automatisk/manuell reglering och Wifi, kan reglera MB. Kombinera med UPAU.	TMB2	6774048
Spänningsenhet till TMB2 och WMAU	UPAU	6707870
MB-styrkort för Modbus	MBS	6974282
Fjärrkontroll, behöver MB styrkort och mottagarenhet	RT03	6707847
Mottagarenhet för fjärrkontroll RT03	RS	6707859
Temperaturgivare	NTC	6707846
2-vägsventil DN15 Kvs 1,8	FVV15.2	6728321
2-vägsventil DN20 Kvs 2,5	FVV20.2	6727593

Kondensisolering*	Art.nr.
Kondensisolering, inre kondenstråg, stl. 1	6066191
Kondensisolering, inre kondenstråg, stl. 2	6066192
Kondensisolering, inre kondenstråg, stl. 3–4	6066193
Kondensisolering, inre kondenstråg, stl. 5–6	6066195
Kondensisolering, inre kondenstråg, stl. 7–9	6066197

*Om du placerar CRC-MV i taket och samtidigt använder den för kyla – vilket passar alldeles utmärkt – rekommenderar vi att du kompletterar konvektorn med den här kondensisoleringen.

1-radigt extra vattenbatteri	RSK	Passar till
CRC1RX1	6707778	CRC 13–14
CRC1RX2	6707779	CRC 23–24
CRC1RX3–4	6707780	CRC 33–44
CRC1RX5–6	6707781	CRC 53–64
CRC1RX7–9	6707782	CRC 73–94

2-radigt extra vattenbatteri	RSK	Passar till
CRC2RX1	6707784	CRC 13
CRC2RX2	6707785	CRC 23
CRC2RX3–4	6707786	CRC 33, CRC 43
CRC2RX5–6	6707787	CRC 53, CRC 63
CRC2RX7–9	6707788	CRC 73, CRC 83, CRC 93

Tillbehör	Art. kod	RSK
Yttre kondenstråg, behövs vid kyla + väggmontage*	BSVC	6707848
Yttre kondenstråg, behövs vid kyla + takmontage, vänster anslutning*	BSOCSX	6707849
Yttre kondenstråg, behövs vid kyla + takmontage, höger anslutning*	BSOCDX	6707850
Golvsockel, för stl 1–7	PAPCG17	6707860
Golvsockel, för stl 8–9	PAPCG89	6707861

*Kondenstråg samlar upp kondensvatten som bildas när fläktkonvektorn används för att kyla.

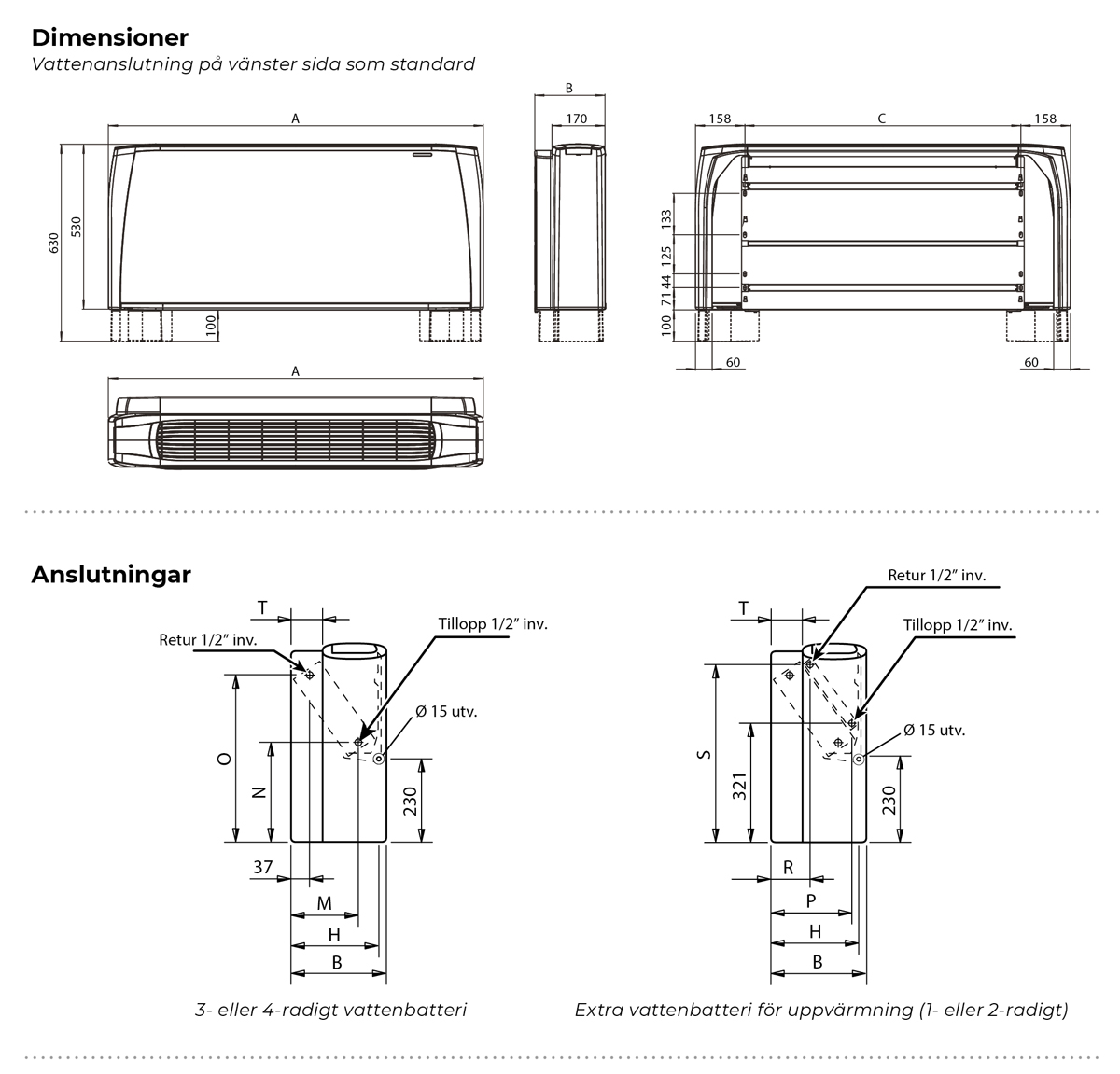

Måttskisser
