Tekniska data

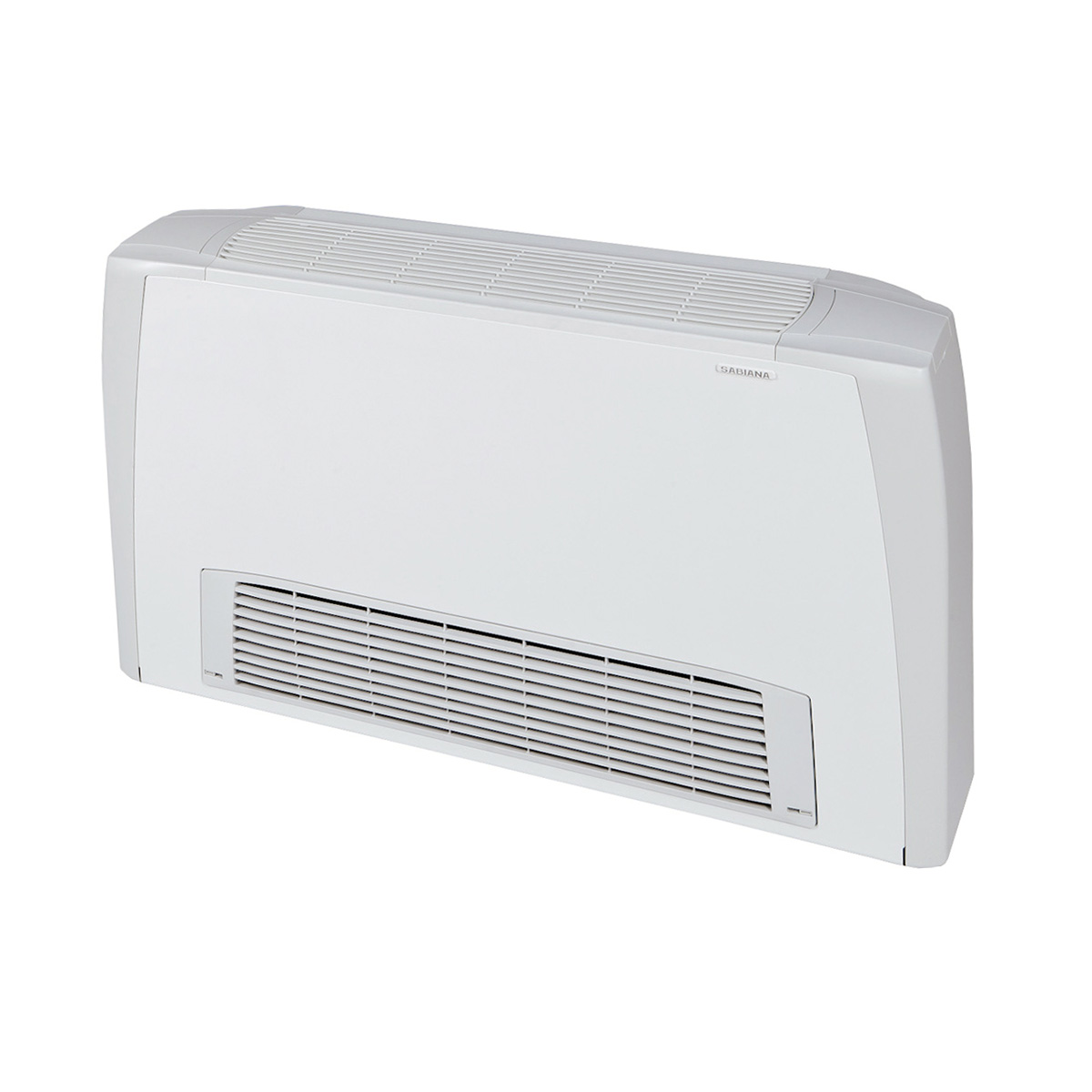

Carisma CRC-MO
CRC-MO har ett 3- eller 4-radigt vattenbatteri. Dessutom kan du lägga till ett 1- eller 2-radigt extrabatteri. De 1-radiga extrabatterierna passar samtliga CRC, oavsett vattenbatteri. När det gäller de 2-radiga extrabatterierna kan de komplettera de 3-radiga vattenbatterierna.
Mer utförlig teknisk data om Carisma CRC-MO hittar du i katalogen här nedan. I den finns även detaljerad kyl- och värmedata, korrektionsfaktorer, information om tryckfall, dimensioner och anvisningar för anslutning m.m.
Installation
Carisma CRC-MO är designad för att monteras fullt synlig. Till skillnad från CRC-MV har MO-modellen luftintaget placerat i fronten. Därför kan CRC-MO vid väggmontering placeras direkt på golvet, det behövs alltså inte några golvsocklar. Och detta innebär att CRC-MO vid takmontering kan placeras direkt mot en takvinkel. Du behöver alltså inte lämna extra luft framför luftintaget eftersom det är riktat in mot själva rummet.
Gör vattenanslutningen på vänster sida med 1/2″ invändig anslutning. Vattenbatteriet är försett med luftskruvar. Det är vändbart, placera vattenanslutningen på höger sida om det passar bättre. I så fall behöver du även byta sida för elanslutningen. Det finns extra vattenbatteri för 4-rörssystem som tillbehör. Detta monteras in i aggregatet av installatören. Extra vattenbatteri kan även levereras monterat direkt från fabrik.
Elanslutning är som standard på höger sida. Flytta elanslutningen till vänster sida om du flyttar vattenanslutningen till höger sida, det är ett enkelt moment.
Kondensavloppet är 15 mm, som standard på vänster sida, även det går att skifta.
Reglering
Till CRC-MO finns det ett stort antal regleringar att välja mellan. Välj mellan inbyggnad i aggregatet, separat väggmonterade regleringar, eller fjärrkontrollen RT03. Du hittar de olika styrlösningarna under Tillbehör.
Tillbehör
| Reglerutrustning CRC-MV/MO-modeller | Art. kod | RSK |
|---|---|---|
Reglerpanel 0-1-2-3 | CB | 6707855 |
Reglerpanel 0-1-2-3 + termostat | CBT | 6707856 |
Reglerpanel med termostat och automatisk fläkthastighet | CBAUT | 6707857 |
Hastighetsomkopplare och termostat, automatisk hastighet | WMS | 6974281 |
Reglerpanel 0-1-2-3 | WM3V | 6707871 |
Reglerpanel 0-1-2-3 + elektronisk termostat | WMT | 6707868 |
| Reglerpanel 0-1-2-3 + termostat | T2T | 6707854 |
| Reglerpanel med termostat och automatisk fläkthastighet, kombinera med UPAU | WMAU | 6707869 |
| Reglerpanel med termostat, display, automatisk/manuell reglering och Wifi, kan reglera MB. Kombinera med UPAU. | TMB2 | 6774048 |
| Spänningsenhet till TMB2 och WMAU | UPAU | 6707870 |
| MB-styrkort för Modbus | MBS | 6974282 |
| Fjärrkontroll, behöver MB styrkort och mottagarenhet | RT03 | 6707847 |
Mottagarenhet för fjärrkontroll RT03 | RS | 6707859 |
Temperaturgivare | NTC | 6707846 |
2-vägsventil DN15 Kvs 1,8 | FVV15.2 | 6728321 |
2-vägsventil DN20 Kvs 2,5 | FVV20.2 | 6727593 |
| 1-radigt extra vattenbatteri | RSK | Passar till |
|---|---|---|
| CRC1RX1 | 6707778 | CRC 13–14 |
| CRC1RX2 | 6707779 | CRC 23–24 |
| CRC1RX3–4 | 6707780 | CRC 33–44 |
| CRC1RX5–6 | 6707781 | CRC 53–64 |
| CRC1RX7–9 | 6707782 | CRC 73–94 |
| 2-radigt extra vattenbatteri | RSK | Passar till |
|---|---|---|
| CRC2RX1 | 6707784 | CRC 13 |
| CRC2RX2 | 6707785 | CRC 23 |
| CRC2RX3–4 | 6707786 | CRC 33, CRC 43 |
| CRC2RX5–6 | 6707787 | CRC 53, CRC 63 |
| CRC2RX7–9 | 6707788 | CRC 73, CRC 83, CRC 93 |
| Tillbehör | Art. kod | RSK |
|---|---|---|
| Yttre kondenstråg, behövs vid kyla + väggmontage* | BSVC | 6707848 |
| Yttre kondenstråg, behövs vid kyla + takmontage, vänster anslutning* | BSOCSX | 6707849 |
| Yttre kondenstråg, behövs vid kyla + takmontage, höger anslutning* | BSOCDX | 6707850 |

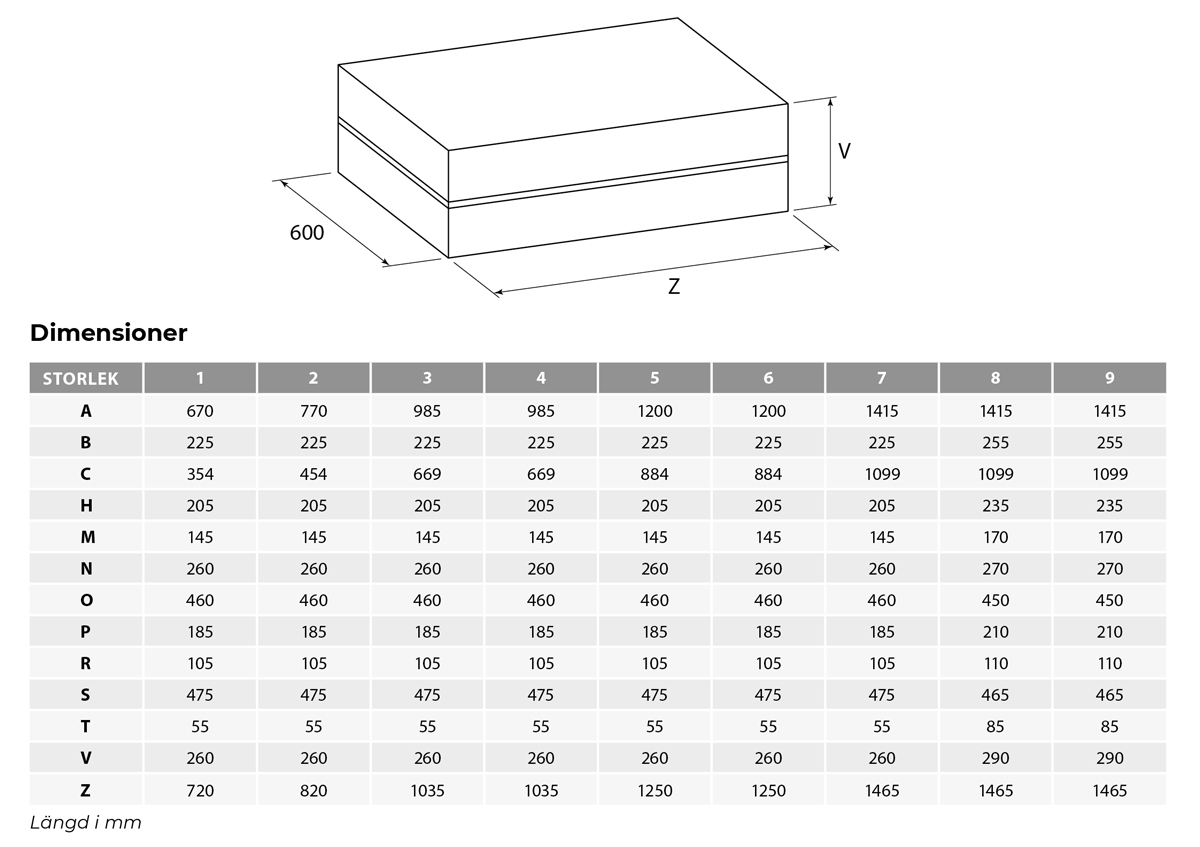

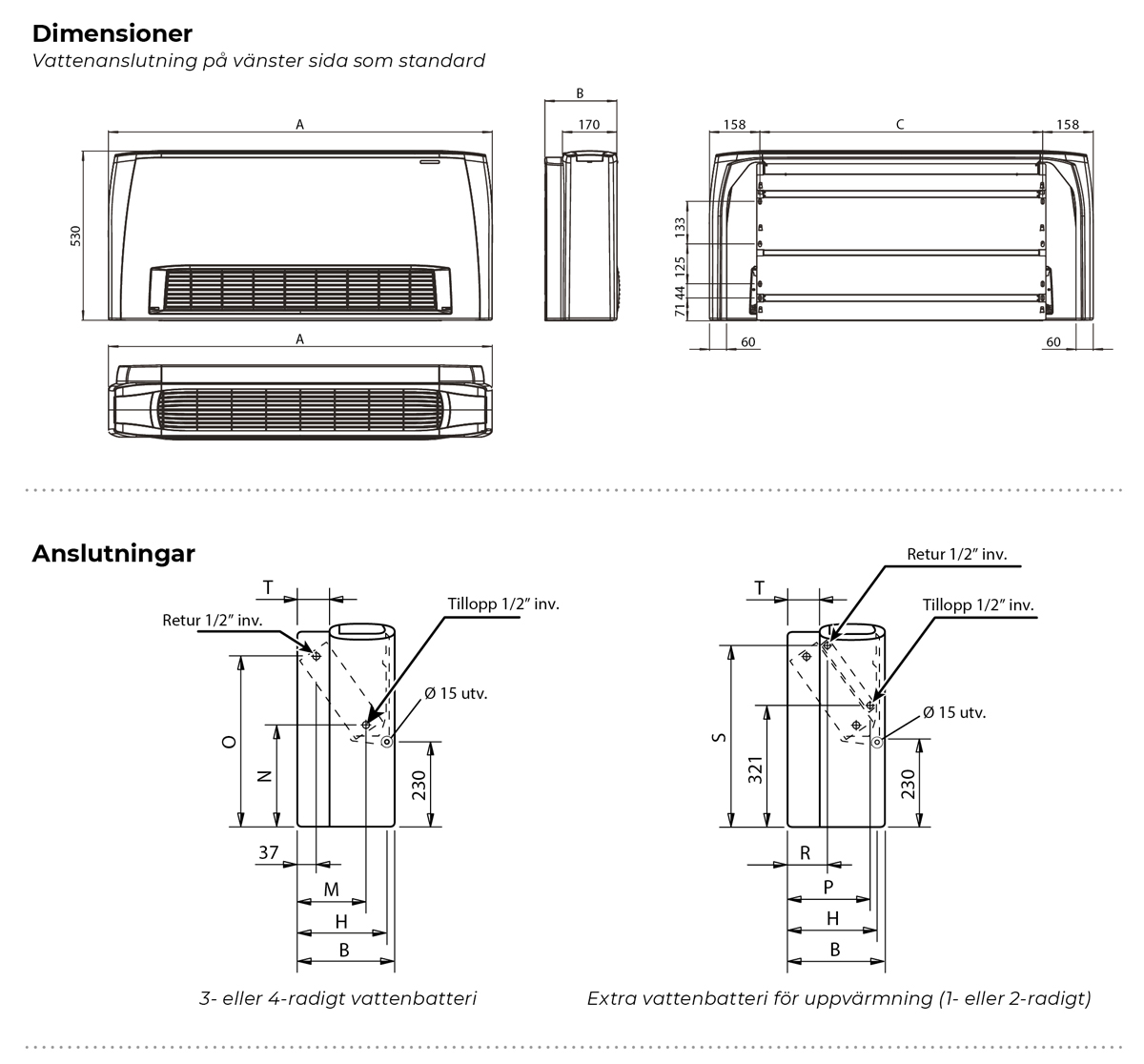

Måttskisser
