Carisma CRC-ECM-MV

Fläktkonvektorer

Tekniska data

Tekniska data CRC-ECM-MV

Carisma CRC-ECM-MV har ett 3- eller 4-radigt vattenbatteri. Till alla modeller kan du välja till ett 1-radigt extrabatteri. Till modeller med 3-radigt vattenbatteri kan du även välja till ett 2-radigt extrabatteri.

Mer utförlig teknisk data om Carisma CRC-ECM-MV hittar du i katalogen här nedan. I den finns även detaljerad kyl- och värmedata, korrektionsfaktorer, information om tryckfall, dimensioner och anvisningar för anslutning m.m.

Installation

Carisma CRC-ECM-MV monterar du fullt synligt, på väggen eller i taket. Om du placerar konvektorn mot väggen kan du antingen hänga upp den eller välja till golvsocklar att ställa den på. Monterar du i stället upp fläktkonvektorn i taket, notera då att MV-modellen behöver minst 100 mm fritt utrymme framför luftintaget.

Som standard ansluter du vattnet på vänster sida och elen på höger sida. Vattenanslutningen har en 1/2″ invändig anslutning. Vattenbatteriet är försett med luftskruvar. Det är vändbart, så om det passar bättre kan du placera vattenanslutningen på höger sida. I så fall flyttar du samtidigt elanslutningen till vänster sida, det är ett enkelt moment.

Det finns extra vattenbatteri för 4-rörssystem som tillbehör. Detta monteras in i aggregatet av installatören. Extra vattenbatteri kan även levereras monterat och klart från fabrik.

När fläktkonvektorn används för kyla kan kondens uppstå. För att ta hand om kondensvattnet behöver du – vid kyla – komplettera konvektorn med kondenstråg eller annan avledning till avlopp. Som standard sitter kondensavloppet på CRC-ECM-MV på vänster sida, även det går att skifta. Kondensavloppet är 15 mm.

Reglering

Till CRC-ECM-MV finns det ett stort antal regleringar att välja mellan. Bland annat kan du välja en reglerenhet som är inbyggd i aggregatet – CBT-ECM. Den har sekventiell hastighetsreglering med termostat. Ett annat smidigt alternativ är att reglera fläktkonvektorn med fjärrkontrollen RT03.

Dessutom finns det hela fem olika väggmonterade regleringar som passar utmärkt ihop med CRC-ECM. En av dem är TMB2. Det är en elektronisk reglerenhet med display och många funktioner. Bland annat kan den kopplas mot WiFi och sedan manövreras via en smartphone. Det innebär att du kan reglera CRC-ECM-MV via din mobil, vilket är en mycket smidig och bekväm lösning. Med bara en TMB2 kan du dessutom driva en serie av fläktkonvektorer.

Läs mer om de olika reglerenheterna under Tillbehör.

Tillbehör

Reglerutrustning	Art. kod	RSK
Reglerpanel, för inbyggnad	CBT-ECM	6707858
Rumsregulator, reglerar EC-fläktar, för matningsspänning 230V	FCR3	6707981
Rumsregulator, reglerar EC-fläktar, för matningsspänning 24V	FCR4	6974287
Termostat och automatisk hastighet	WMSECM	6707872
Reglerpanel med termostat, display, automatisk/manuell reglering och Wifi, kan reglera MB. Kombinera med UPAU.	TMB2	6774048
Reglerpanel med termostat och automatisk hastighet, kombinera med UPAU	WMAU	6707869
Spänningsenhet till TMB2 och WMAU	UPAU	6707870
MB-styrkort för Modbus	MBS	6974282
Fjärrkontroll, behöver MB styrkort och mottagarenhet	RT03	6707847
Mottagarenhet för fjärrkontroll RT03	RS	6707859
Ventilsats 2-vägs, DN15, Kvs 1,8 med 230V ställdon	FVV15.2	6728321
Ventilsats 2-vägs, DN20, Kvs 2,5 med 230V ställdon	FVV20.2	6727593

Kondensisolering*	Art.nr.
Kondensisolering, inre kondenstråg, stl. 2	6066192
Kondensisolering, inre kondenstråg, stl. 4	6066193
Kondensisolering, inre kondenstråg, stl. 6	6066195
Kondensisolering, inre kondenstråg, stl. 7 och 9	6066197

*Om du placerar CRC-ECM-MV i taket och samtidigt använder den för kyla – vilket passar alldeles utmärkt – rekommenderar vi att du kompletterar konvektorn med den här kondensisoleringen.

1-radigt extra vattenbatteri	RSK	Passar till
CRC1RX2	6707779	CRC 23–24
CRC1RX3–4	6707780	CRC 43–44
CRC1RX5–6	6707781	CRC 63–64
CRC1RX7–9	6707782	CRC 73–94

2-radigt extra vattenbatteri	RSK	Passar till
CRC2RX2	6707785	CRC 23
CRC2RX3–4	6707786	CRC 43
CRC2RX5–6	6707787	CRC 63
CRC2RX7–9	6707788	CRC 73, CRC 93

Tillbehör	Art. kod	RSK
Yttre kondenstråg, behövs vid kyla + väggmontage*	BSVC	6707848
Yttre kondenstråg, behövs vid kyla + takmontage, vänster anslutning*	BSOCSX	6707849
Yttre kondenstråg, behövs vid kyla + takmontage, höger anslutning*	BSOCDX	6707850
Golvsockel, för stl 1–7	PAPCG17	6707860
Golvsockel, för stl 8–9	PAPCG89	6707861

*Kondenstråg samlar upp kondensvatten som bildas när fläktkonvektorn används för att kyla.

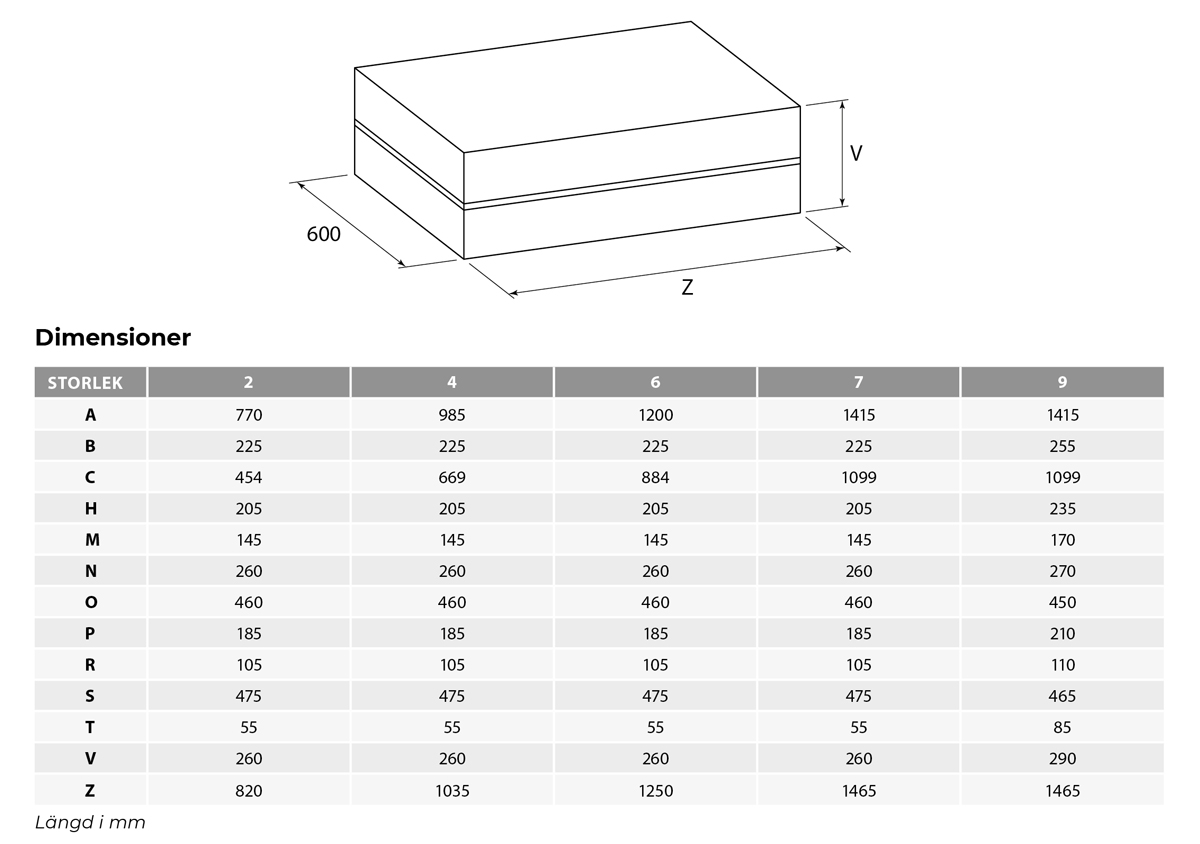

Måttskisser
