Tekniska data
Tekniska data CRC-ECM-IO
Carisma CRC-ECM-IO har ett 3- eller 4-radigt vattenbatteri. Till alla modeller kan du välja till ett 1-radigt extrabatteri. Till modeller med 3-radigt vattenbatteri kan du även välja till ett 2-radigt extrabatteri.
Mer utförlig teknisk data om Carisma CRC-ECM-IO hittar du i katalogen här nedan. I den finns även detaljerad kyl- och värmedata, korrektionsfaktorer, information om tryckfall, dimensioner och anvisningar för anslutning m.m.
Installation
Carisma CRC-ECM-IO är anpassad för att monteras infälld i väggen eller ovanför undertak. Därför levereras konvektorn utan hölje.
Vattenanslutning sker på vänster sida med 1/2″ invändig anslutning. Vattenbatteriet är försett med luftskruvar och är vändbart om anslutningen önskas till
höger varvid elanslutningen enkelt flyttas över till vänster sida. Extra vattenbatteri för 4 rörssystem finns som tillbehör och monteras enkelt in i aggregatet av installatören, eller kan levereras monterat från fabrik.
Kondensavlopp 15 mm på vänster sida, men även det går att skifta. Elanslutning på höger sida.
Vill du ha hjälp med att välja rätt kanaldel till din installation? Vi har lagt upp exempel under Information & Manualer / Tillbehör: Kanaldelar.
Reglering
Till CRC-ECM-IO finns det ett stort antal regleringar att välja mellan. Ett smidigt alternativ är att reglera fläktkonvektorn med fjärrkontrollen RT03.
Dessutom finns det hela fem olika väggmonterade regleringar som passar utmärkt ihop med CRC-ECM. En av dem är TMB2. Det är en elektronisk reglerenhet med display och många funktioner. Bland annat kan den kopplas mot WiFi och sedan manövreras via en smartphone. Det innebär att du kan reglera din CRC-ECM via din mobil, vilket är en mycket smidig och bekväm lösning. Med bara en TMB2 kan du dessutom driva en serie av fläktkonvektorer.
Läs mer om de olika reglerenheterna under Tillbehör.
Tillbehör
| Reglerutrustning | Art. kod | RSK |
|---|---|---|
| Rumsregulator, reglerar EC-fläktar, för matningsspänning 230V | FCR3 | 6707981 |
| Rumsregulator, reglerar EC-fläktar, för matningsspänning 24V | FCR4 | 6974287 |
| Termostat och automatisk hastighet | WMSECM | 6707872 |
| Reglerpanel med termostat, display, automatisk/manuell reglering och Wifi, kan reglera MB. Kombinera med UPAU. | TMB2 | 6774048 |
| Reglerpanel med termostat och automatisk hastighet, kombinera med UPAU | WMAU | 6707869 |
| Spänningsenhet till TMB2 och WMAU | UPAU | 6707870 |
| MB-styrkort för Modbus | MBS | 6974282 |
| Fjärrkontroll, behöver MB styrkort och mottagarenhet | RT03 | 6707847 |
| Mottagarenhet för fjärrkontroll RT03 | RS | 6707859 |
| Ventilsats 2-vägs, DN15, Kvs 1,8 med 230V ställdon | FVV15.2 | 6728321 |
| Ventilsats 2-vägs, DN20, Kvs 2,5 med 230V ställdon | FVV20.2 | 6727593 |
| 1-radigt extra vattenbatteri | RSK | Passar till |
|---|---|---|
| CRC1RX2 | 6707779 | CRC 23–24 |
| CRC1RX3–4 | 6707780 | CRC 43–44 |
| CRC1RX5–6 | 6707781 | CRC 63–64 |
| CRC1RX7–9 | 6707782 | CRC 73–94 |
| 2-radigt extra vattenbatteri | RSK | Passar till |
|---|---|---|
| CRC2RX2 | 6707785 | CRC 23 |
| CRC2RX3–4 | 6707786 | CRC 43 |
| CRC2RX5–6 | 6707787 | CRC 63 |
| CRC2RX7–9 | 6707788 | CRC 73, CRC 93 |
| Kondensskålar och kondenspumpar | Art. kod |
|---|---|
| Extra kondenstråg, passar vid takmontage, vänster anslutning | BSO-SX |
| Extra kondenstråg, passar vid takmontage, höger anslutning | BSO-DX |
| Extra kondenstråg, passar vid väggmontage | BSV |
Kondenspump väggmontering | DRPVCS |
Kondenspump takmontering | DRPOCS |
| Tillbehör* | Art. kod |
|---|---|
Friskluftsstos | FRC |
| Utblåsningsgaller, med dubbla luftriktare | BMA |
Insugningsgaller, används med FR90 | GRAP |
| Insugningsgaller med filter, används med FR90 | GRAFP |
Insugningsgaller, används med FRD | GRAG |
| Insugningsgaller med filter, används med FRD | GRAFG |
| Rak fläns för kanalanslutning på insugningsidan | FRD |
| Rak fläns för kanalanslutning på utblåsningsidan | FMD |
| Luftkanal, insug, 90° | FR90 |
| Luftkanal, utblås, 90° | FM90 |
| Insugningskanal cirkulär | PRCC |
| Utblåsningskanal cirkulär | PMCC |

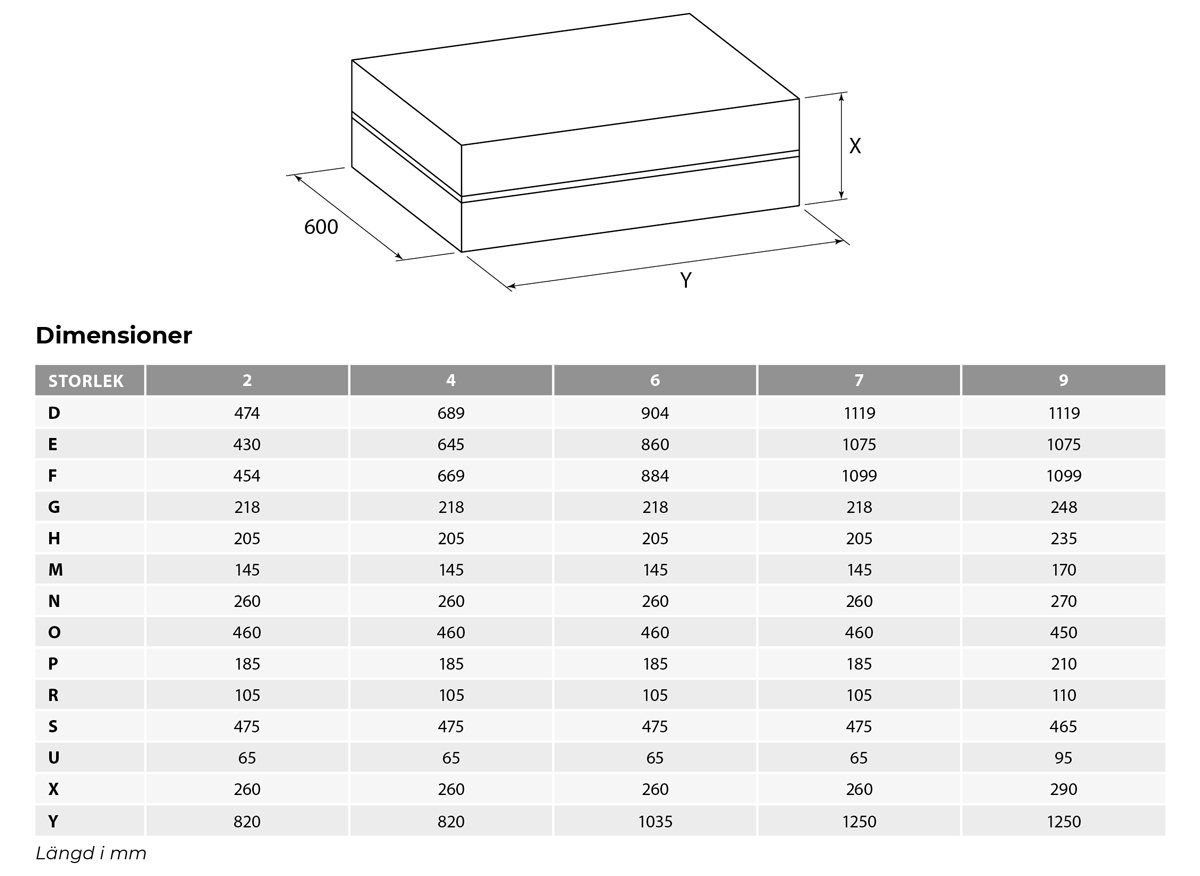

Måttskisser
