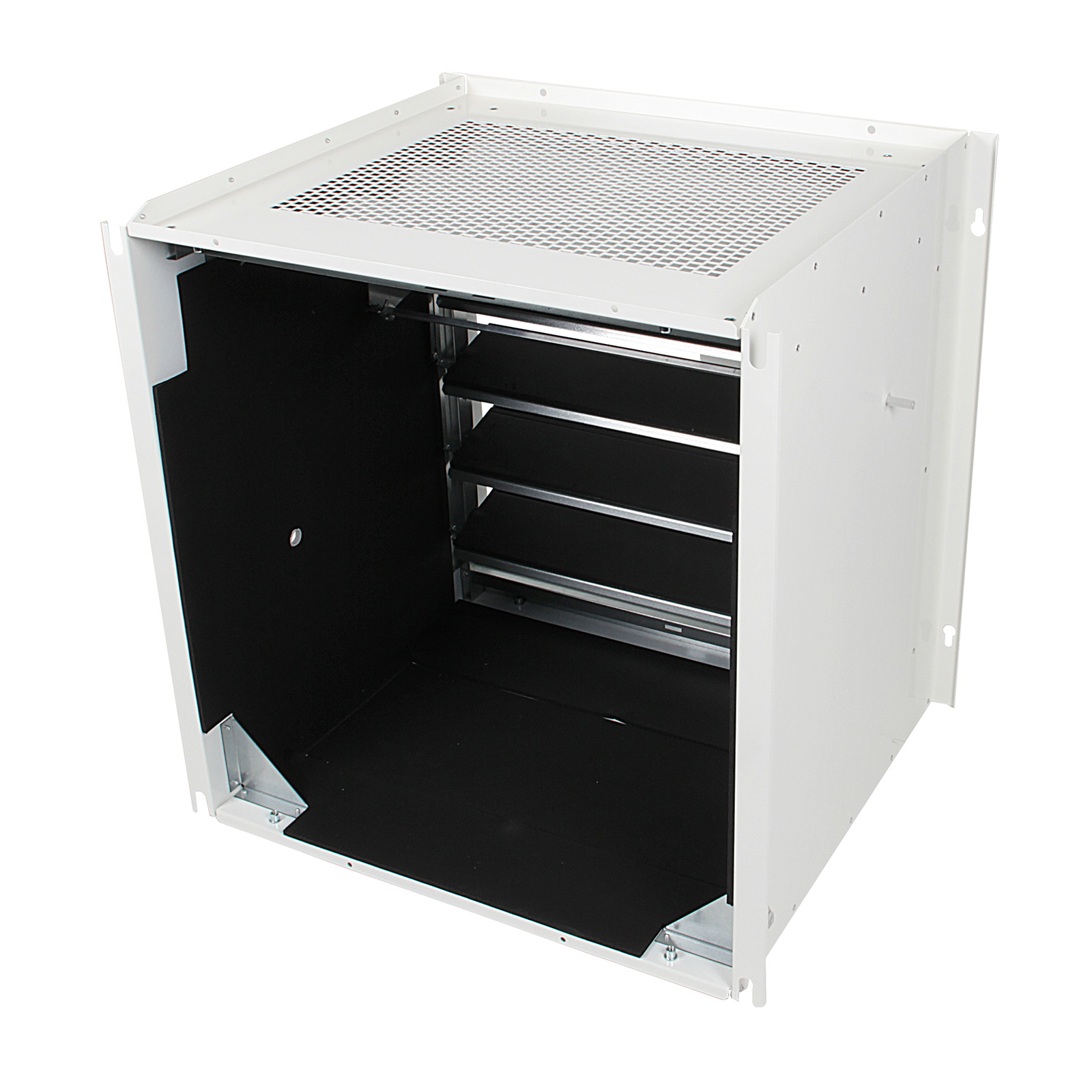

Blandningsskåp SAVMIX

Tillbehör fläktluftvärmare

Tekniska data

**RSK
**SAVMIX2N: 6704755
SAVMIX4N: 6704756
SAVMIX6N: 6704757

Hölje: 1,0 mm elförzinkad stålplåt som grund
Kulör: Vit epoxilack
Isolering: 10 mm kondensisolering

Spjällaxel: Skåpets vänstra sida
Luftintag cirkulationsluft: Uppåt
Serviceluckan: Nedåt

Installation

Montera SAVMIX mot en yttervägg. Börja med att ta ut ett passande hål i väggen.

Förutsatt att väggen är stark nog kan blandningsskåpet bära själva luftvärmarens vikt. Om inte väggen är stark nog behöver skåpet förankras på ett annat, stabilt sätt. T.ex. kan skåpet pendlas från taket, förankringspunkter för detta finns förberett.

Montera luftvärmaren på blandningsskåpet och anslut sedan el, vatten och reglering.

Reglering

Blandningsskåpet kan regleras manuellt med medföljande manöverhandtag. Ofta är det dock opraktiskt och därför är det bästa att anvädna sig av en spjällmotor.

Vi rekommenderar att ni reglerar luftvärmaren och blandningsskåpet med AirGenio, version SCAC. AirGenio reglerar med konstant tilluft, men håller också, så önskas, rumstemperaturen på önskad nivå. Frysskydd och filtertimer ingår i AirGenio. Den är förberedd för Modbus och har en utgång för summalarm. Paketet med AirGenio består av reglerenhet, manöverpanel, givare och behäver kompletteras med spällmotor samt ventilpaket.

AirGenio SCAC

Spjällmotor FSAM

Ventilpaket VIM
