Tekniska data
WMEC
Strömförsörjning: 24/230V~ -15/+10% 50/60Hz
Inbyggd givare: NTC 10kΩ @ 25°C
Reläutgång: 2x3 (1)A @ 250V~ Potentialfri
Signalutgång: 0 – 10 V
Reglerområde: 5 – 35°C
Hysteres: <0,5°C
Reglernoggrannhet: + - 1°C
Kapslingsklass: IP20
Klass 2013/811/EC: I = 1%
Reglage 1: Värme/Av/KylaReglage 2: Fläkthastighet, 4 hastigheter
Dimensioner (BxHxD): 132 x 87 x 37 mm
Installation
Montera WMEC väggen och koppla ihop med fläktkonvektorn alt. fläktluftvärmaren. För att få en så enkel kabelförläggning som möjligt rekommenderar vi att enheten monteras över en apparatdosa. Installera max 5 motorer på samma signalkälla. Observera att kabellängden inte ska vara längre än 20 m.
Anslut termostaten till elnät med 24V alt 230V/1, max 10A. Fläkthastigheten styrs med en 0-10 voltssignal. Installationen måste utföras av behörig elektriker och under beaktande av gällande föreskrifter. Läs mer i manualen, i den finns en detaljerad beskrivning av hela installationen.
Reglering

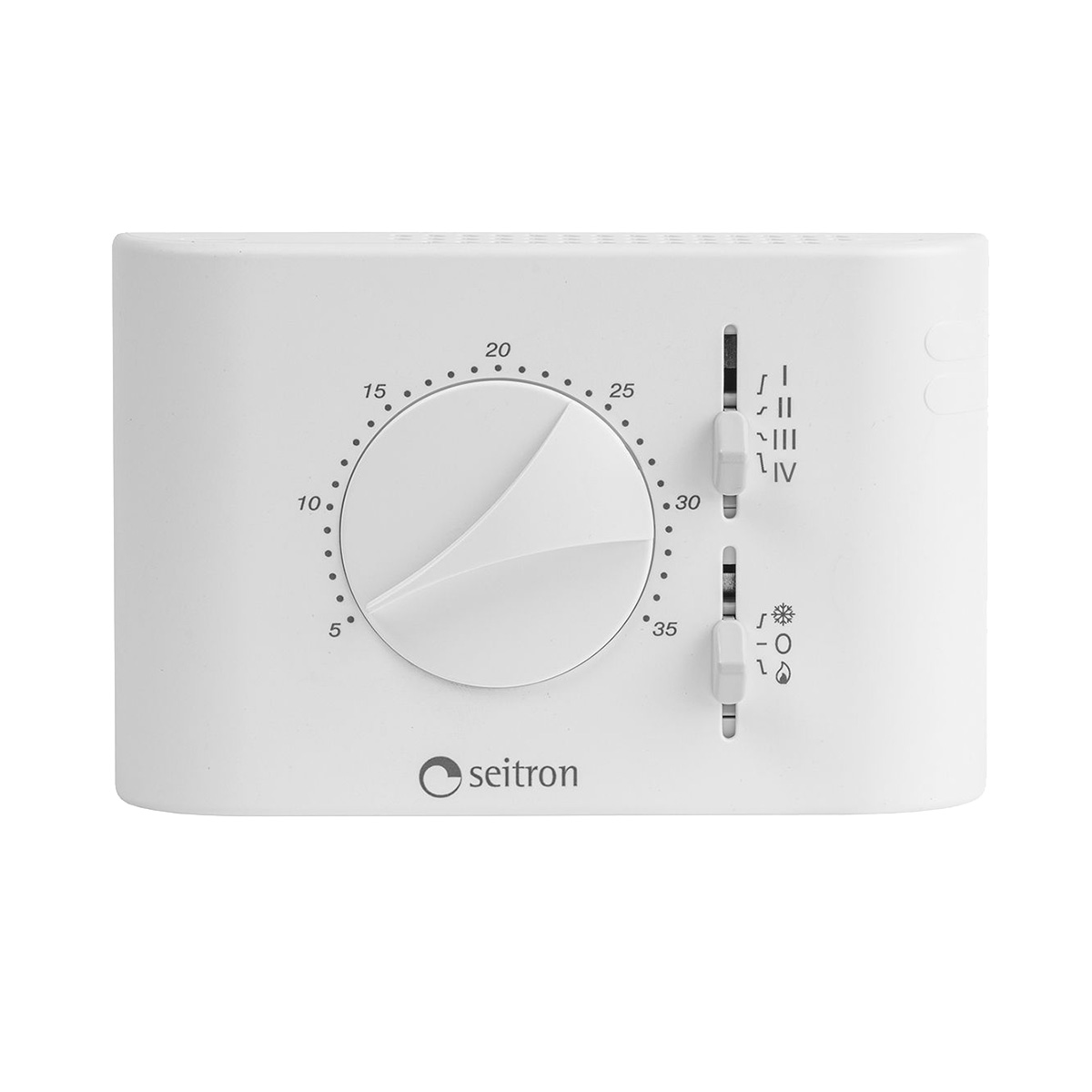

WMEC är en elektronisk termostat:
Temperaturvred: Från 5°C till 35°CReglage 1: Värme/Av/KylaReglage 2: Fläkthastighet, 4 hastigheter
Läs mer i manualen, där finns en utförlig beskrivning av hur du reglerar WMEC.
