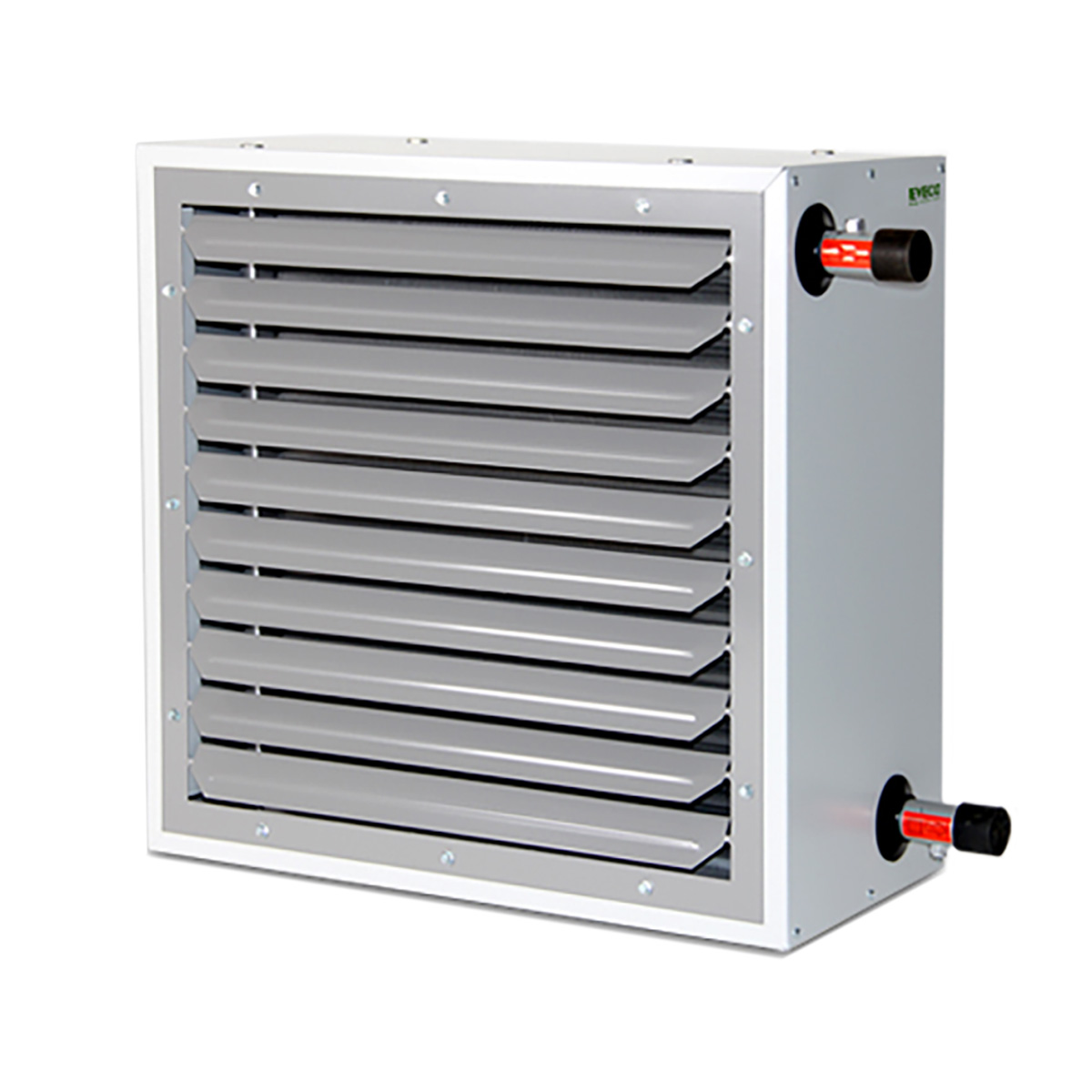

Fläktluftvärmare AH2000

Utgående produkter

Tekniska data

Typ	RSK	Effekt** (kW)	Utg.luft temp.** (C)	Effekt* (kW)	Utg.luft temp.* (C)	Varvtal (r/min)	Luftmängd (m³/s)	Luftmängd (m³/h)	Kastlängd*** (m)	Ljudnivå**** dB(A)	Vikt (kg)
AH2310	6724000	3,5	24,2	5,8	30,4	1000	0,31	1115	9,1	40	19
		3,9	23,2	6,6	28,7	1400	0,4	1430	12,7	48	19
AH2320	6724001	5,3	30,2	8,8	40,4	1000	0,29	1035	8,3	39	20
		6	28,7	10	37,9	1400	0,36	1300	11,5	46	20
AH2330	6724002	6,8	36	11,3	50	1000	0,27	965	8	39	20
		7,7	33,8	12,9	46,3	1400	0,34	1225	10,9	46	20
AH2340	6724003	7,8	40,9	13	58,1	1000	0,25	895	7,6	38	21
		8,9	37,9	14,9	53,1	1400	0,32	1160	10,3	46	21
AH2410	6724004	4,8	23,7	8	29,4	1000	0,45	1650	14,7	40	24
		5,8	22,6	9,7	27,6	1400	0,64	2290	19,2	51	24
AH2420	6724005	7,4	29,3	12,3	38,8	1000	0,43	1540	13,6	39	25
		8,9	27,3	14,9	35,6	1400	0,6	2150	18	50	25
AH2430	6724006	9,8	34,9	16,3	48,2	1000	0,41	1460	12,7	39	26
		11,7	32,3	19,4	43,8	1400	0,56	2010	16,9	50	26
AH2440	6724007	11,6	39,7	19,3	56,1	1000	0,39	1395	11,8	39	27
		13,4	36,5	22,4	50,9	1400	0,52	1860	15,6	49	27
AH2510	6724008	8,3	23,1	13,8	28,4	1000	0,85	3050	20,5	56	32
		9,3	22,2	15,6	27	1400	1,07	3850	25,7	63	32
AH2520	6724010	12,7	28,5	21,2	37,5	1000	0,78	2810	19	55	33
		14,6	27	24,3	35	1400	1	3610	24,1	62	33
AH2530	6724011	16,5	34,1	27,5	46,8	1000	0,72	2575	17,5	54	34
		18,9	32	31,5	43,4	1400	0,92	3300	22	61	34
AH2540	6724012	19,3	39,2	32,2	55,3	1000	0,66	2380	16,8	54	36
		22,4	36,1	37,3	50,2	1400	0,87	3150	21	60	36
AH2610	6724013	11,9	23,3	19,8	28,8	700	1,19	4270	23,8	50	43
		13,8	22,2	23	27,1	900	1,58	5690	30,5	58	43
AH2620	6724014	18,3	28,8	30,5	37,9	700	1,1	3960	21,8	49	45
		21,3	27	35,5	35	900	1,47	5280	28,3	57	45
AH2630	6724015	24,2	34,3	40,3	47,2	700	1,04	3730	20,8	49	46
		28,1	31,8	46,9	43,1	900	1,38	4970	26,6	57	46
AH2640	6724016	27,2	39,5	45,3	55,8	700	0,92	3300	18,2	49	49
		32	36,3	53,3	50,6	900	1,24	4460	23,9	56	49
AH2710	6724018	17,5	22,5	29,2	27,5	700	1,92	6930	30,1	55	53
		20,6	21,5	34,3	25,9	900	2,6	9370	40,1	64	53
AH2720	6724019	26,8	27,5	44,7	35,8	700	1,78	6400	27,8	53	56
		32	25,8	53,3	33,1	900	2,44	8770	37,6	62	56
AH2730	6724020	35,2	32,9	58,7	44,8	700	1,63	5860	25,6	53	60
		42,7	30,5	71,1	40,8	900	2,28	8200	35,1	61	60
AH2740	6724021	41,3	37,6	68,8	52,7	700	1,51	5430	23,8	52	63
		49,1	34,6	81,8	47,7	900	2,07	7450	31,9	60	63

_RSK-numren i tabellen gäller för .11 modell, med enfasmotor.
*__Värmevatten 80/60/15°C
**Värmevatten 60/40/15°C
***Väggmonterad med luftriktare xx10 eller xx20. Uppgifterna gäller vid 0,2 m/s, 1,5 m över golvet.
****Ljudtrycksnivå enligt ISO 3741 på 5 meters avstånd, riktningsfaktor Q = 2, absorptionsarea = 200 m² Sabine. Tolerans ±2 dB(A).
_

AH motordata	Varvtal* (kW)	Märkström typ - 11	Märkström typ - 13	Märkström typ - 14	Märkström typ - 16
	R/min	230V, A	400/3, A	400/3, A	400/3, A
AHx3xx	1000	0,35	-	-	-
	1400	0,38	-	-	-
AHx4xx	750	-	-	0,12	-
	1000	0,6	0,2	0,23	0,2
	1400	0,66	0,38	0,33	0,27
AHx5xx	750	-	-	0,23	-
	1000	1,3	0,4	0,47	0,37
	1400	2,0	0,6	0,7	0,51
AHx6xx	450	-	-	0,34
	700	1,9	0,5	0,5	0,43
	900	2,2	1,2	0,88	0,75
AHx7xx	450	-	-	0,65	-
	700	2,9	0,8	0,95	0,77
	900	3,3	1,4	1,8	1,25

_*Värmevatten 60/40/15° C
_

Installation

Fläktluftvärmare kan monteras på väggkonsol (tillbehör) alternativt takkonsol (tillbehör).

Reglering

Alla motorer har inbyggt överhettningsskydd med anslutningarna utdragna till plint som skall kopplas i serie med matningen eller manöverkretsen. 1-fasmotorer för 230V/1 (-11) kan regleras manuellt i 1-2 steg med en reglerpanel HV1 (0-1),HV12 (0-1-2) eller med en termostat SR101 (1 steg) eller SR102inv (2 steg). Varvtalet kan även regleras med en 5-stegstrafo. 3-fasmotorer för 400V/3 finns med 2 (-13) eller 3 (-14) olika hastigheter. Kapslingsklass IP54.

Välj ventil beroende på aggregatstorlek och flöde. Välj mellan ventil och termiskt ställdon som ger en lugnare reglering eller en magnetventil och en rumstermostat. Komplettera med en reglerventil och ett smutsfilter. Blandningsskåp regleras manuellt eller med tilluftsreglering LVC221A. Denna upprätthåller nivån på tilluftstemperaturen, rumstemperaturen och går i dag/natt- drift och reglerar spjället. Styrningen omfattar även frysskydd.

Tillbehör

Vägg- och takfästen	Art. kod	RSK
Väggfäste för 2000, 6000	4440	6725694
Takfäste för 2000, 6000	4420	6725695
Takfäste för 2000, 6000	4430

Reglering	Art. kod	RSK
Termostat, IP30	TER-P	6731279
Termostat, IP54, Invändigt vred	SR101I	6727477
Termostat, IP54, utvändigt vred	SR101U	6727478
Termostat, 2-stegs IP54, utvändigt vred	SR102U	6727479
5-stegstrafo 1A	VR0,8	6729995
5-stegstrafo 2,2A	VR2,2	6729997
5-stegstrafo 3A	VR3	6729998
5-stegstrafo 5A	VR5	6729999
Reglerpanel, 0-1	HV1	6728327
Reglerpanel, 0-1-2	HV12	6728326
Ventil, elektrotermisk* DN15	FVV15.2	6728321
Ventil, elektrotermisk* DN20	FVV20.2	6727593
Ventil, elektrotermisk* DN15	FVV15.2	6728321
Flexibel slang, 3/4"	OH3/4-500	6731752
Flexibel slang, 1"	OH1/1-500	6731751
Blödare, DN10 (By-pass)	BP10
Smutsfilter, DN15,20,25	SMUTSF15,20,25
Ställdon, stängande	VSDNCM30
Ställdon,öppnande	VSDNOM30
Kulventil, 2-vägs, DN15,20,25	KULV15,20,25

Modellanpassade tillbehör	AH23xx	AH24xx	AH25xx	AH26xx	AH27xx
Luftriktare, sidled	3020	4020	5020	6020	7020
Luftriktare, sidled, 2 riktningar	3030	4030	5030	6030	7030
Luftriktare, sidled, 4 riktningar	3040	4040	5040	6040	7040
Luftriktare, konisk	–	4050	5050	6050	7050
Luftriktare, ridåspalt	–	4060	5060	6060	7060
Luftriktare, injektor, tak	–	4080	5080	6080	7080
Luftriktare, injektor, vägg	–	4090	5090	6090	7090
Blandningsskåp	–	4931	5931	6931	7931
Blandningsskåp, förberett för spjällmotor	–	4931M	5931M	6931M	7931M
Ytterväggsgaller	–	4921	5921	6921	7921
Filterkassett inkl. filter	–	4910	5910	6910	7910
